Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
lrigo
tag
válasz
PH-User
#8387
üzenetére
Megpróbálom röviden összefoglalni:
Ez egy közönséges relé, nem villogó-automata! A tekercs két lábára (85 és 86 kivezetések) adott feszültség hatására a relé meghúz, és zárja a 30\51 és 87 lábakat.
Felhasználási terület: nagy teljesítményű fogyasztó működtetése vezérlő kapcsolóval, pl. kürt, ködlámpa, stb.
Kiviteléből adódóan szigorúan autós, motoros célokra, 6-12-24 Volt feszültségű áramkörökben használható. -
szeva000
addikt
hali!
Tud vaalki egy helyet,ahol olcsón lehet oszcilloszkóp mérőzsinórt venni?(a vaterán találtam is olcsón 100MHz-est,az bőven elég is lenne,de 300V DC-t írnak rá...azt meg qrvára kevésnek találom,főleg 230pp esetén.(vagy elírás lehet?Ilyen kis feszültségűvel nem találkoztam még) -
atesss
addikt
Közben nekem is lenne egy kérdésem:
Egy ExpressCard - (1X) PCI-E átalakítás megvalósításán gondolkozom - laptophoz külső videókártyát kötni.
Már elég sok minden ki lett nézve, elvileg jó esélye van, hogy működik, de azért van amit még tesztelnem kellene.
No de ami még kérdésem lenne, hogy ha a laptop megy a saját tápjáról, és a VGA meg egy külső tápról (ez első körben egy ATX táp lesz), akkor a két táp földlését kellene-e közösítenem ? Vagy csak ajánlott ?
És ha működik majd a dolog, és az ATX táp helyett egy csak 12V-os kapcsüzemű táp látná el a VGA-t (azaz mint a laptoptáp - valószinűleg a hálózattól galvanikusan elválasztott, földfüggetlen), akkor kellene-e közösítenem a földelést ?A 12V-on kívül még 3,3V kell egy VGA kártyának, amit elvileg le tud adni a noti ExpressCard slotja is, csak az esetleg kérdés, elegendő teljesítményt-e, ez még ki lesz mérve.
A külső tápról tehát csak a 12V, esetleg a 3,3V jönne; a TX+/-, az RX+/-, a CLKREF+/-, SMBUS, stb., vagyis az összes "adatpin" az ExpressCard-ra csatlakozna ugye.STP kábelen mekkora frekvenciájú jelet lehetne még elvezetni biztonságosan, mondjuk 30-40cm távolságra ?
-
atesss
addikt
válasz
cipiripi
#8386
üzenetére
Nekem is be kellene egyet kötnem ugyanilyen otthoni fogyasztásfigyelésre, csak az egy jóval újabb, Actaris H10-es típus.
Ahhoz van teljes leírásom is, de úgy sem egyértelmű sajnos.
Az viszont szinte biztos, hogy fázishelyesen kell bekötni (a fázis és a nulla meghatározott helyre megy), vagyis nem mindegy hogy a konnektorba egyik vagy másik irányba dugod bele a dugót (180 fokkal elforgatva).
Multimétered ugye van ?vagy pl a szomszédban nincs áram mert nincs bekötve hozzájuk most csinálják a házat és ha ezen keresztül menne az áram tudjuk hogy mennyit fogyasztottak ell áramot
Saját célra berakhatod, de a szolgáltató ezt nem fogja elfogadni, tehát hiteles mérőként nem fog menni. Meg ugye ahova majd menni fog az órájuk, azt eleve megbontani sem szabad, le van plombálva.
Ja vagy arra kellene, hogy tőletek kapna áramot a szomszéd egy darabig, és ezt nézni, hogy mennyit fizessen majd nektek ?
A kép sajnos elég rossz, nem látni jól tipusszámot pl., márpedig úgy lehetne rákeresni neten - hátha találsz adatlapot, vagy valami leírást róla.
Bár mivel Jugoszláv, eleve nehezebb lesz, mint a magyart...
Próbálj meg élesebb képet csinálni róla - minimum egy autofókuszos telefonnal (gondolom anélkülivel csináltad). -
mezis
félisten
válasz
PH-User
#8387
üzenetére
Ez egy igen egyszerű, záró típusú relé, törpefeszültségre. Ki kell próbálnod, hogy hány voltra húz meg. (85, 86 6V ? 12V ? 24V ?)
A 31/51-es lára kötöd azt a szintén törpefeszültséget, amit kapcsolni szeretnél, a 87-es lábra pedig azt a készüléket, amire a feszültséget szeretnéd kapcsolni.
A 85, 86-os lábakra a vezérlő (kapcsoló) feszültséget vezeted.Törpefeszültségű relé ! Nem használható a 230 V kapcsolgatására !
-
PH-User
addikt
Szétszedtem a 4 lábú indexrelét:
85 láb - a tekercs egyik vége
86 láb - a tekercs másik vége
87 láb - az elektromágnes közepe
31/51 láb - egy pont , amikor ha zár a relé akkor az elektromágnes közepével (87 láb) lesz kapcsolatbanItt egy kép:
Hogy, s mit kössek hogy használni tudjam?
-
cipiripi
csendes tag

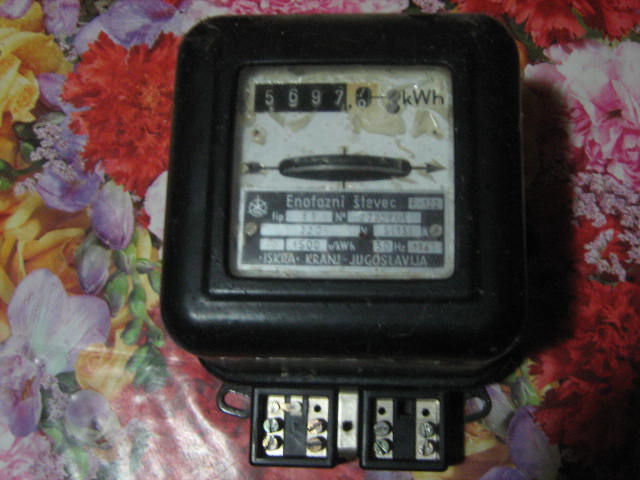

Engem az érdekelne hogy hogyan birom ezt a villanyórát bekötni ugy hogy az egyik felén legyen dugó a másik felén konektor?Ezt arra akarom használni hogy pl:a a hütö vagy a mélyhütö,vagy a villanysporhet menyit fogyaszt vagy pl a szomszédban nincs áram mert nincs bekötve hozzájuk most csinálják a házat és ha ezen keresztül menne az áram tudjuk hogy mennyit fogyasztottak ell áramot.Képet mellékelek ezt kéne bekötni.És még annyit hogy ezt birnám-e használni amire irtam??
-
Ebit
addikt
így.xp alatt még mindig jó.köszönöm az eddigi segítséget!
Most érdemes lenne,űjraolvasni a 8382 hsz-t.
A hibakeresésnél,mindig érdemes visszamenni,addig az állapotig,amig jól műkődőtt,és az időközi változtatásokat kizárni a lehetséges okok közül.
Bekötéseket,meg müködtetés előtt célszerű újból ellenőrizni. -
szente
addikt
arra gondolok,hogy a win7 hasznalna olyan funkciokat is a monitoron amit jelenleg nem tud,mert csak a szugseges minimum van bekotve.ezert szeretnem ha valaki leirna pontosan,hogy mit hova kossek.szerintem egy probat meg er(legalabb is nekem.ha ti ebben nem szeretnetek segiteni,meg ertem,nem leszek felhaborodva,csak akkor szoljatok,mert feleslegesen nem gyujtom a hszt).delutan fel dobok egy xp-t megint,ha ugy nem lesz baj,akkor tenyleg nem tudok masra gondolni,csak bekotes hibara.driver hibat szerintem kizartam azzal,hogy kiprobaltam tobb felet is.a winnel sem lehet baja az alaplapnak,mert kutakodtam a forumba es csak egyedul nalam van ilyen hiba.ha a hiba hardveres lenne,akkor szerintem jelentkezne xp alatt is.
persze,ha van egyeb mas konkret otletetek,szivesen meg hallgatom!koszonom az eddigi figyelmet! -
gefffry
aktív tag
ITT megtalálod a leírását. Én is ez alapján csináltam, bár pár értéket kellet módosítanom, mert nekem 12V-os és 24V-os akkupackhoz kell.
Viszont szerintem ez ebben a formájában nem lesz jó zselés akksihoz, ahhoz az általad linkelt a legtökéletesebb. Vani itthon egy félkész állapotban, ha gondolod.
Legyártva a panel, és minden alkatrész hozzá, kivéve a trafó. Annak hiányában hagytam abba a készítését, ill. időközben már szükség se volt rá.
-
szente
addikt
igen, xp-ről win7re.de írtam,hogy más is használ ezzel az északi híddal w7et és semmi problémájuk vele.amúgy msi media live-ból kiműtött lapról van szó.a monitorom egy belinea 103025 17"-os crt max 1280x1024-es felbontással.most 1024x768-on használom 85hz-n.a felbontást és a képfrissítést is próbáltam már állítani,de semmi.most azon gondolkodom,hogy lehet a ramok hibásak.bár most kipróbáltam külön külön mind a kettőt és úgy is csinálta...
-
szente
addikt
kipróbáltam több drivert is,a grafikus teljesítmény elég,mert xp alatt nem volt ilyen jelenség és futott normálisan.és ezert a monitor hiba is kizárható.maximum driverben kéne valamit beállítani.egyébként írtam,hogy bejelentkezésnél is csinálja,de jobban megnézve ki-be kapcsol a monitor.
én arra tippelek,hogy azért van ez,mert az adat madzagok nincsenek bekötve... -
gefffry
aktív tag
Üdv mindenkinek!

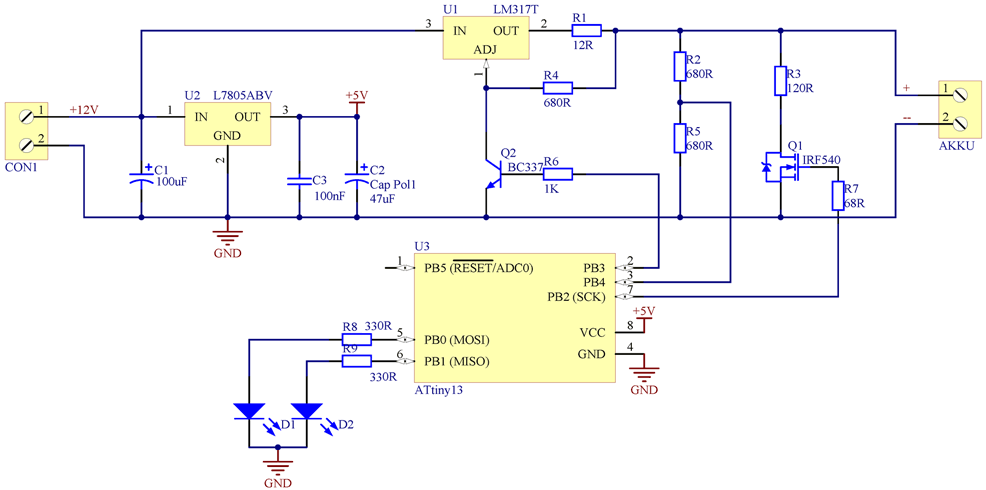

Találkozott valaki már azzal a jelenséggel, hogy LM317T visszaengedi a feszt és az áramot?
Egy akksitöltőbe van, áramgenerátoros módban, mikroprocesszor által vezérelve.
Ha nincs a trafó bekötve, de az akksi már rá van kötve, a stab IC ugyanúgy kiadja a stabil 5V-ot.
Egyébként tökéletesen működik a kapcsolás, csak felfigyeltem erre a jelenségre, ami számomra elég érdekes. -
szente
addikt
de szerinted vibrálhat csak 3dben,azért mert szarul van árnyékolva?mert én azon is gondolkozom,hogy lehet valamit elkötöttem.nem írnád le,hogy te pontosan hogyan kötnéd be?köszi
a kábelen tudok még rövidíteni bőven,de mindenképpen meg kell toldanom az usb kivezetés kábeleivel,mert annak egyes csatlakozója van...
-
And
veterán
A VGA-csatlakozók bekötése: [link], de gondolom, ezt v. egy hasonlót már úgyis megtaláltál.
"a szalagkábel az gyári dsub csatlakozó madzagja,egy low profile vga-ról leoperálva."
Hát igen, sajnos erre a fajta (amúgy külön simán beszerezhető) csatlakozóra kizárólag szalagkábelt tudsz kötni, a mechanikai kialakítása is olyan. Nem hinném, hogy a gyári kábel árnyékolt lenne, mivel azt nagyon nehezen lehetne kivitelezni. Ott szerintem csak kétféle módszerrel lehet védekezni a zavarok és az illesztetlenség ellen. Az első maga a rövid (!) kábelezés volna, a csatlakozót a lehető legrövidebb, legfeljebb pár centi szalagkábellel kellene a VGA-aljzatra kötni. A másik módszer az erek elszeparálása lehetne, a jelet vivő (VGA_R, -G, -B) szálak közé GND-t illesztve, ahogy azt az ATA80-as kábelnél is csinálták. De sajnos te utólag ezt nem tudod kialakítani, mivel a szalagkábel-csatlakozó kiosztása (így az erek sorrendje a kábelben) már adott. Ezért marad az első lehetőség. Tisztességes távra VGA-t vezetni sajna csak erenként (mármint a konkrét képjelet vivő három eret értve) árnyékolt, 75Ω-ra illesztett kábellel lehet. Azt is számításba kell venni, hogy egy PC-ház belseje nagyfrekvenciás zajforrásokkal igencsak terhelt, ezért a leírtak arra fokozottan érvényesek. -
szente
addikt
és alapszinten működik is.amúgy igen,elvileg bekötöttem,de más kérdés,hogy mindent oda,ahova kell.a szalagkábel az gyári dsub csatlakozó madzagja,egy low profile vga-ról leoperálva.szóval az a rész megfelelőnek kell lennie árnyékolás szempontjából.az usb kábelek meg már más kérdés...
szóval kellene valami működő képes home made megoldás.
itt a kép a csatiról,remélem tud/szeretne nekem segíteni.
-
And
veterán
"nem tudtam rakotni minden vezeteket,csak a h es v sync-t a szineket es azok foldeleseit."
Az alapszintű működéshez más nem is kell. De az árnyékolatalan és / vagy illesztetlen kábelvezetést a VGA nem szereti (ahogy bármely más nagyfrekvenciás analóg jelre sincs épp jó hatással az ilyesmi), ezért ilyen jeleknél erősen kerülendők a natúr szalagkábelek, meg hasonló vacakok. Szóval szerintem ott nem biztos, hogy a bekötéssel van a probléma, hanem lehet, hogy egyszerűen nem megfelelő minőségű a jel vezetése. -
atesss
addikt
Egy HD4670-es VGA [link] Voltmodjához (ezen alapulva: [link] ) lenne szükségem kb. a lehető legjobb itthon kapható Low ESR/ESL - vagy inkább Ultra Low ESR/ESL kondikra.
Késöbb pedig a P35-ös Asus P5KC alaplapomra is kellenének a CPU VRM álltal leadott fesz lehető leginkább stabillá tételéhez.
A kártya ugyanez, mint ami a linken van, csak pl. a GPU VRM fesz stabilizáló 3 "kékkupakos" kondi közül az egyiket ezen a kicsit késöbbi darabon már lespórolták.
Ugye ezek alapból szilárdelektrolitos kondik, de gondolkozok, hogy simára cserélem őket.
Mivel az nem annyira probléma, hogyha mondjuk kiszáradna, és akár fél-egy évente ki kellene cserélnem rajta; csak nemtudom ESR/ESL értékben, és árban milyenek a szilárdelektrolitosak, de ahogy sejtem nem igazán jobbak.
Pl. ez alapján is gondolom ezt: [link]
Mindössze a paramétereik hőmérséklettől való függése sokkal kisebb, és a meleg, valamint magas ripple current hatására fellépő öregedésük.
Ebből a 2. és 3. megállapítás a sima kondi mellett szól, viszont az 1. nem.
Az aktuális hőmérséklettől való függés tehát probléma lehet, mert most is eléggé melegednek azért a kondik. Ugyan sokkal jobb hűtés lesz majd rajta, de a GPU fesz erős megemelése miatt meg a VRM-ek terhelése, és emiatt melegedése nagyon meg fog nőni, hiába rakok rájuk kis bordákat.Szóval melyik gyártók, milyen sorozatai lehetnek a legjobbak erre ?
Légyszi lehetőleg többet is mondjatok, aztán majd én összehasonlítom az adatlapjaikat.
Csak az a lényeg, hogy itthon beszerezhetőek legyenek. -
szente
addikt
válasz
#25954560
#8368
üzenetére
kb egy 15cm es kabel van rakotve az egyik fele egy vgarol leszedett dsub csati kb 5cm-es szalag kabellel,a maradek meg usb kivezetesek kabelei.nem tudtam rakotni minden vezeteket,csak a h es v sync-t a szineket es azok foldeleseit.
xp alatt ugyan az a jatek tokeletesen ment kozepes grafikan,szoval annak jonak kell lennie.most win7-en nem jo.kiprobaltam tobb drivert,legfrisebb directx van fent es az osszes jateknal csinalja,sot win bejelentkezesnel is csinalja ,igaz ott kisebb intenzitassal.masnak ugyan ezzel a vga-val tokeletesen megy a win7.innen gondolom,hogy a bekotessel van a gond.amugy a vibralas=fel le ugralas,nagyon gyorsan.bocs az irasmodert,mobilrol vagyok!
-
atesss
addikt
játékokban vibrál a kép elég erősen.
És csak játékokban ? Mert az így furcsa lenne.
Szerintem linkeld be, úgy többet tudunk mondani.
Szerintem ha jól sejtem, talán az lehet az első probléma, hogy viszonylag hosszú kábelt használsz árnyékolás nélkül. Ami a Low Profile VGA-kon van néhány cm-es, ott még elmegy árnyékolás nélkül, de hosszabbnál már nem nagyon. -
szente
addikt
hali
vettem egy integrált vga-s alaplapot aminek a d-sub kivezetése nem rá van forrasztva a nyákra,hanem egy csatlakozóval lehet rákötni a kimenetet,de ezt nem adták hozzá.fabrikáltam én hozzá egyet,de nem az igazi.játékokban vibrál a kép elég erősen.
ha belinkelem hogy melyik tű mit jelent,segítene valaki bekötni?köszi
üdv
-
-
And
veterán
válasz
pumatom
#8351
üzenetére
Ha venni akarsz, tessék: [link], [link], [link], úgy általában pedig: [link].
Mod.: hogy hány cellás? Hát ha egyszer 6V-os, akkor háromcellás, mivel a zselés / ólomakksik cellái 2V névleges feszültségűek.
"és hány Ah-t jelent a töltésnél?!"
Ezt nem értem. Az ilyen kivitelű akkuk töltéséről már írtunk, a töltőnek meg nem a rákötött akku kapacitása (Ah) érdekes annyira, hanem a töltőárama, amit biztosítani tud. Az ólomakkukra pedig van egy jellemző maximális induló töltőáramlimit, amelyet nem szabad túllépni. Ez az adott típusra és kapacitásra jellemző, a korábban belinkelt táblázat szépen leírja a benne szereplő gyártmányokra vonatkozó határértéket. -
pumatom
aktív tag
Szia!
Ezt el is felejtettem
, most egy másik dologhoz van egy 6v-os akkumulátor /ua./Azt értem amit leírtál, de nem tudom hány cellás, és hány Ah-t jelent a töltésnél?!
Azaz Te milyet vennél hozzá készen? Mert sajnos nem tudom mi az a labortáp, egyebek, egy kész valamire lenne szükségem
-
pumatom
aktív tag
Sziasztok!
Van egy zárt 6V 8Ah-s akkumulátorom.
Ehhez milyen töltőt javasoltok?
Adapterrel is lehet tölteni akkumulátort?
Köszi előre is!
Üdv!
-
_ATi_1
senior tag
Szia!
Itt van egy kapcsolás, leírással együtt.
Üdv!PH-User:
Azt a részt, ami már volt forrasztva, célszerű levágni a vezetékről. Elég macerás forrasztani a szennyeződés miatt. Utána blankolás és mehet a forrasztás. Előtte nem árt felmelegíteni a vezetéket. A tiszta, forró részre szépen felfut az ón.
Az animáció nekem is tetszett.
Üdv! -
PH-User
addikt
Azzal nem próbáltam, mert nincs olyanom, de ha elvileg végigkapircoltam az egész kábelvéget, utána tapadnia kellett volna rá...
Elképzelhető a kadmiumos dolog...Végül is megoldottam, összefontam a kábelvégeket és lezsugorcsöveztem.
Stabilan tartja, nem fog elengedni.
Ha valaki kíváncsi hogy fontam össze, összehajítok egy animációt.
-
PH-User
addikt
Tápegységből bontott vezetéket akarok máshová felhasználni, de nem igaz jön össze.
Egyszerűen nem tapad rá az ón a vezetékre, hiába próbálom.
(ATX tápegység 20 pines főcsatlakozójába futó vezetékek.)Mit tehetnék, hogy boldoguljak vele?
Próbáltam megkapargatni, hátha oxidos, de úgy sem tapad rá...
-
#8330
mezis
félisten
pandemonius
#8329
mezis
félisten
válasz
pandemonius
#8329
üzenetére
"ha a -ugyan be van kötve és áram alá van helyezve- de nem forgatja a vizet."
Azt hiszem, hogy itt két fajta "áram alá helyezésre" gondolsz: van valami vezérlő rendszer is, aminek az áram alá helyezése még nem feltétlenül jelenti azt, hogy a szivattyú is áram alá kerül, mert ha egy jó szivattyút áram alá helyezünk, akkor az forogni is fog és ha még víz is van a rendszerben, akkor azt áramoltatni (forgatni) is fogja.
-
#8329
pandemonius
csendes tag
mezis
#8328
pandemonius
csendes tag
"És a legnehezebben megoldható." Hát épp ezért
Nem bonthatom meg a vízrendszert, egy áramlásjelző beépítése komplikált lenne. Átgondolva a helyzetet tényleg elég lenne egy párhuzamosan kötött lámpa, csak a felém továbbított igény az volt, hogy ne világítson, ha a -ugyan be van kötve és áram alá van helyezve- de nem forgatja a vizet. -
#8328
mezis
félisten
pandemonius
#8327
mezis
félisten
válasz
pandemonius
#8327
üzenetére
Ha a szivattyú jó és megkapja a 230 V-ot, akkor ott áram is lesz. Vagyis a szivattyúval párhuzamosan kötött 230 V-os lámpa fénye számodra azt jelzi, hogy a szivattyú megkapja a működéséhez szükséges feszültséget, tehát bizonyára folyik rajta az ehhez szükséges áram is.
Nem értem miért ragaszkodsz az elektromos áram kijelzéséhez (ami komplikáltabb a feszültség jelzésénél), amikor a víz áramlásának érzékelését nem tartod olyan lényegesnek, holott ez a legfontosabb. És a legnehezebben megoldható.
-
#8326
mezis
félisten
pandemonius
#8325
mezis
félisten
válasz
pandemonius
#8325
üzenetére
a szivattyú áram alatt van és megy is....Az hogy nem tud forogni, szerencsére nem fordul elő
Most akkor a megy itt valami olyasmit jelent, hogy sétál ?
(Azt, hogy megkapja a 230 V-ot, egyszerűen jelezheted egy szivattyúval párhuzamosan kötött 230 V-os izzóval (lehet energiatakarékos is).
-
#8325
pandemonius
csendes tag
mezis
#8324
pandemonius
csendes tag
Tulajdonképpen csak egy kis visszajelző lámpára lenne szükségem, hogy a szivattyú áram alatt van és megy is. Az hogy nem tud forogni, szerencsére nem fordul elő, csak gyakran felejtik el a szivattyút áram alá helyezni, és a kazán (amire kötve van) meg csendben szétmegy. Sajnos nem házibarkácsoltam eleget hozzá, hogy egy ilyet help nélkül meg tudjak csinálni. (mármint hogy milyen relé kellhet hozzá, az építés megy.)
-
#8324
mezis
félisten
pandemonius
#8323
mezis
félisten
válasz
pandemonius
#8323
üzenetére
A szivattyú akkor veszi fel a legnagyobb áramot, amikor nem tud pörögni ! (Áramfigyeléssel három fokozatot kellene megkülönböztetned: semmi, üzemi, és amikor forognia kellene, de valami miatt nem tud.)
? Nem inkább folyadék áramlását vagy nyomását kellene figyelned ? -
#8323
pandemonius
csendes tag
pandemonius
csendes tag
Üdv mindenkinek!
Remélem tudtok segíteni! Egy visszajelzőlámpát szeretnék építeni egy kazán szivattyújára, ami akkor világít amikor a szivattyú tényleg megy (tehát nem csak simán áram alatt van). Ezt REED relével lehet megoldani, ami figyeli az áramkörben a megnőtt áramerősséget? Vagy van más relé/érzékel/kapcsoló erre a feladatra? Segítséget előre is köszi!
-
-
atesss
addikt
válasz
pckownz
#8314
üzenetére
A garancia miatt (vagy nincs rá ?) viszont olyan megoldás kellene szerintem, amivel a lapon nem forrasztgatsz. Vagyis ráraksz egy toldókábelt a jumper-tüskékre.
Erre pl. egy régi alaplapi USB, hang, led, turbo , stb. kivezetés kábelét pl. fel lehet használni.
Illetve egy ferritgyűrűt esetleg nem ár rárakni.
A kivezetett kábelen meg szerintem akár szintén a jumper is jó lehet, azt nem nagyon lehet véletlenül átkapcsolni, és gondolom annyira gyakran azért nem kell resetelni a gépet, hogy még az is kényelmetlen lenne.
Ja és szerintem ha mégis kapcsoló, akkor már nyomógomb lehetne jobb, ahogy pl. a csúcs-alaplapokra integrálva van. Itt is persze "átkapcsolós", váltó kell.
Vagy vannak ilyen védősapkás nyomógombok is, de az már azért lehet nem túl olcsó... -
pckownz
őstag
Sziasztok, remélem jó helyre jöttem.
Egyik topicba olvastam olyan ötletet, hogy kivezetni az alaplapi jumpert.
Nos érdeklődnék, hogy ez hogyan lenne lehetséges, és főként, hogy mi kell hozzá?
Kapcsolónak lenne egy neon-ból maradt gépház hátuljára szerelhető, vagy floppy slotra rakható billenő kapcsolóm. Hogyan tovább?
A lapomon berakták centizbe a PCI-E x16 sín alá a jumpert, és ha hozzá akarok férni vagy ki kell vennem a videokártyát, vagy valami csipesszel bíbelődni...
-
atesss
addikt
Igen tudom, állítólag az esetlegesen kicsit nagyobb zaj miatt nem használnak kapcs.üzemű tápot.
De nekem ebben az esetben nem olyan fontos a hangminőség, a hangerő annál inkább.
Meg a kis súly - hordozhatóság.
Ez így 2*70W-ot tudna, egy 140W-os trafónak azért kicsit nagyobb a súlya...
Meg még a plusz egyenirányító + a kondi (ami mondjuk ide is kellhet még, de a nagy frekvenci miatt ide kisebb, Low-ESR).A végerősítőt nem tudom még, kéne egy megfelelőt keresni.
Olyan kellene, ami +-20V tápfeszültségről 4 Ohmos hangfalat meghajtva a lehető legnagyobb teljesítményt tudja, a lehető legjobb hatásfokkal.
És ugye nem lépi túl a 70W-os fogyasztást, mivel a 140W az a sztereóra van.Eddig kettőt néztem meg, a TDA7294V inkább +-25-30V közötti tápfeszre van optimalizálva, a grafikont megnézve +-20V-ról 4 Ohm, 1kHz, 0,5% THD 40W-ot tud leadni. 10%-os THD-vel 50W-ot. Csak a disszipáció elég nagy, sajnos csak +-25V-ra van megadva, ott 40W esetén 32W, ez együtt 72W.
+-20V-on talán valamivel kevesebb, de 40W-nál többet 0,5% THD-n így sem tudok kiszedni belőle.A TDA2050 már +-18V-ra van optimalizálva, +-20V-on 32W a kiszedhető (0,5% THD).
+-18V-os bemenettel 30W kimenőnél 16W a disszipált, a hatásfok ~65%.Szóval kéne valami ebben a tartományban jobb hatásfokú végerősítő.
Optimális esetben, mondjuk 80%-os hatásfokkal 56W-ot is ki tudnék szedni.
És a jó hatásfok a hűtőborda mérete miatt is kellene. Max. teljesítményen biztos hogy egy kis ventivel lenne megoldva, de ilyen 25-30W-os disszipációkkal még így is túl nagy kellene.Van itthon egy +-24V-os 100W-os trafóm, amit a pákához használok (ugyan 50W elég lett volna neki, de direkt nagyobbat vettem anno, hogy hátha jó lesz majd még valamilyen erősítőhöz). Ezt itthon lehetne használni az erősítőhöz, és akkor jobb lehet a hangminőség. És amikor meg elviszem, akkor meg a notitápokat dugom rá.
-
Ebit
addikt
-
atesss
addikt
Hát ha normális a villanyszerelő, akkor követi a szabványt, és akkor mindenho ugyanúgy lesz bekötve.
Persze ez egy idealizált eset tudom.
Szomszédunknál pl. néhány éve az összes kis fogyasztású eszköz leégett, mert valamit rosszul kötött az ELMÜ "szakembere"
A gép csak azért nem szállt el, mert szünetmentesen volt, de persze az kuka.
De legalább fizettek kártérítést.
Beírtak egy olyan DVD lejátszót is, ami már régebben romlott el.
-
atesss
addikt
No köszi, akkor a fő probléma megoldva.
Igen, amit írsz az tényleg gond lehet.
De jó nagy (Low-ESR) puffereléssel ez részben elhárítható.
Csak aztán nehogy induláskor tiltson le a védelem, amikor a nagy kondit feltöltené.És a két táp között lévő apró gyártásbeli, vagy az évek során megváltozó alkatrészek miatti különbségek nem okozhatják azt, hogy nem lesz pont szimmetrikus a tápfeszültség ?
Vagy hogy a vezérlés miatt bizonyos terhelési esetekben nem lesz szimmetrikus ?
Az erősítő áramkörök álltalában mekkora különbséget viselnek el a + és a - ág között ?Mert ha úl nagy a különbség, stabilizátor (vagy valami más megoldás) kellene, ami drágít, rontja a hatásfokot, növeli a méretet, stb.
Egyáltalán létezik 2A-nél erősebb negatív stabilizátor ?
No mondjuk jó pénzért minden van... -
And
veterán
Ezt most két okból sem értem. Az egyik, hogy ha csak egy passzív trafó lenne, akkor sem sípolna, hiszen a galvanikus elválasztás megvalósul. A másik, hogy pont a szokásos PC-táp az élő példa, hogy bár kapcsolóüzemű, mégis 'összecseng' a szekunder 0V (GND) a primer PE-vezetővel, így működés közben NEFH-hálózat esetén a hálózati nullával is galvanikus összeköttetésben áll a DC 0V.
-
-
atesss
addikt
Most lemértem jó pár itthon fellelhető kapcsolóüzemű tápegységet.
Egyiknél sem volt sípolás, vagy - másik állásba rakva - mérhető (20 MOhm alatti) ellenállás bármely kimenet és bemenet közt.
Volt egy 12V/5A-es, és egy külső rackes vinyó ellátó táp is (12V 2A + 5V 2A).
Akkor ez azt jelenti, hogy ezek jók lennének ?Földelt hálózati kábele csak 12V + 5V-os tápnak volt.
Lehet majd egyik barátomnak is szólok, hogy hozza le a két laptoptápjukat, és azt is megmérem.
Új hozzászólás Aktív témák
ekkold- Dell E6410 laptop (14/i5/4GB/250HDD) - AkkuX
- HUAWEI MateBook 13 2020 - Kijelző nélkül - I7-10510U - 16GB - 512GB SSD - Win11 - MAGYAR
- AMD Ryzen 5 7500F - Új, 3 év garancia - Eladó!
- Dell E5450 laptop (14/i5-G5/4GB/256SSD/MagyarVilágítós/AkkuX) - Garancia X
- Philips 58PUS8505 Smart LED Televízió, 146 cm, 4K Ultra HD ,Android,Ambilight, HDR10+ KIJELZŐHIBÁSAN
- ASUS 18W USB ADAPTER
- Bomba ár! Dell Latitude E5550 - i3-5GEN I 8GB I 128GB SSD I 15,6" HD I W10 I HDMI I Cam I Gari!
- AZONNALI SZÁLLÍTÁSSAL Eladó Windows 8 / 8.1 Pro
- 3DKRAFT.HU - 3D NYOMTATÁS - AZONNALI ÁRAJÁNLAT - GYORS KIVITELEZÉS - 480+ POZITÍV ÉRTÉKELÉS
- ÚJ Lenovo LOQ 15IRX9 - QHD 165Hz - i7-13650HX - 16GB - 1TB - RTX 4060 - Win11 - 3 év garancia - HUN
