Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
CPT.Pirk
Jómunkásember
Segítsetek nekem egy picit soros kommunikáció terén.
Az USB - UART kis kártyámról [link] lejön egy RXD, TXD, ezek az adatvezetékek, meg van még RTS és CTS, akkor hogyan kellene kinéznie egy csomag elküldésnek?
Az RTS és CTS mind kimenet, és '1' állapotban vannak, szóval elvileg azt jelenti, hogy mehet a csomagküldés.
Viszont innen kicsit megakadtam, nem világos, hogy a 8 bitet várja csak tőlem, vagy rendesen start bit, 8 bit, stop bit formátumban. FT232RQ [link] IC van rajta, szintén nem túl bőbeszédű pdf-el.
-
Phvhun
őstag
válasz
Lompos48
#17794
üzenetére
Naaaa, lényegében [itt] az első kapcsolás egy sima oszcillátor, rajta egy antenna, ha e mellett van egy vevő, ami az adó frekvenciájára hangolt antenna, amit egy kondival kisimítok kicsit, meg talán egy sávszűrővel megszűrök, és rákötöm egy egyszerü földelt emitteres tranzisztoros erősítő-re, akkor elvileg a vevő rész az max 10 alkatrész, és meg tud hajtani mondjuk egy ledet, ha az adó be van kapcsolva a közelben. Ha meg nem ledet hajtok meg vele hanem picnek a bemenetére kötöm, akkor tudja fogadni a négyszögjelet. És akkor az adót is egy pic kapcsolgatja ki-be.
Ez így leírva működhet?
Alapvetően az a gond, hogy nem értem hogy az antenna hogy tud jelet adni. Miért megy bele az áram egyáltalán, ha nincs a másik vége leföldelve?
-
Batman2
őstag
válasz
Lompos48
#17794
üzenetére
Azt nem írtam neki, hogy ezzel fog wireless kapcsolatot létesíteni !
De audió jel, mikrofon, vagy egyéb forrás átvitelére alkalmas már egy ilyen is.
természetesen digitális jeltovábbításhoz, hiba mentesen, és ellenőrzéssel kicsit sokkal több minden kell !!
Mondjuk esetleg még egy vezetékes telefon modem jelét alacsony sebességű módban talán tudná továbbítani.Üdv.
-
-
-
yohnsee
tag
válasz
trialboj
#17789
üzenetére
Amit leírtál, abból 3 különböző dologra következtethetek:
1. fényorgonát keresel (itt 3 led villan fel, attól függően, hogy mély, közép, vagy magas hangot kap a bemeneten)
2. ütemérzékelőt keresel (a mély hangoknál villan(nak) fel a led(ek))
3. kivezérlésjelzőt keresel (a zene hangerejétől függően egy sorban vagy oszlopban világítanak, annál több, minél nagyobb jelet (hangerőt) adsz neki)Ha megmondod, hogy pontosan mire is lenne szükséged, tudunk segíteni.
-
Batman2
őstag
válasz
Phvhun
#17760
üzenetére

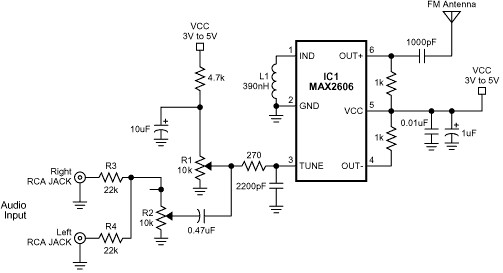

Nincsen róla kapcs rajzom, nem mintha bonylult lenne lerajzolni, csak fogalmam sincs, hogy hol van, évek óta nem járt a kezemben.
Úgyhogy a netet tudom javasolni, van sok hasonló, egy tranyós kapcsolás is !
Itt van pl. egy, nagyon haosonló: [link]
Ez már kicsit több alkatrészt tartalmazó, de még szintén 1 tranyós kivitel: [link]
És itt is találsz nagyon hasonló, 1 tranyós kapcsolást: [link]Üdv.
-
-
trialboj
őstag
Egy olyan szerkezet nevére vagyok kíváncsi, amivel meg lehet oldani, hogy ritmusra gyulladjanak ki a ledek. És persze valami instrukcióra is, hogy ezt pontosan, hogy kellene kivitelezni
A billentyűzet megvilágításom elég jól sikerült, hála nektek, remélem ez elsőre menni fog.
-
Lompos48
nagyúr
válasz
donzoli
#17786
üzenetére
A próbát megejtheted jelet kötve a DIN bemenetekre. Amit CPT.Pirk ajánl, az kiküszöböli a 2 leagázásos potméterrel kialakított fiziológiai hangerőszabályozást.
A szűrőkondik cseréje csak akkor kötelező, ha jel nélkül hálózati brummot észlelsz, vagy személyes opció.Maga az erősítő szólhatna egész jól, ha a rádió doboza nem lenne a (faanyag) spórolós fajtából. Inkább hallgasd meg és dönts egyedül.
-
CPT.Pirk
Jómunkásember
válasz
donzoli
#17786
üzenetére
ECL86 / PCL86 Single Ended a kezdők csöves erősítője címen szokott lenni a profik között, holott az "audiofil" ilyen vakteszteken is igen jól szoktak szerepelni, semmi szégyenkezni valójuk nincs más csöves erősítőkhöz képest, csak jelentősen olcsóbb
![;]](//cdn.rios.hu/dl/s/v1.gif)
.Nekem is ilyen erősítőm van itthon, egyszerűen egy átlag tranyóshoz képest "életet ad" az zenéhez.
A konkrét hangzást érintő dolgok a kimenőtrafó ( egyszerűen fogalmazva ennek leginkább a mérete számít, minél nagyobb, annál jobb) valamint az említett két kondi, pl. 1-2uF-es MKP kondikat bármelyik régebbi TV-ből vagy számgép tápból lehet bontani, amit kidobnak, de ha pesti vagy, akkor venni is tudsz olcsón jókat, mint pl. a VIMA cég MKP4 kondijai. -
donzoli
aktív tag
válasz
CPT.Pirk
#17785
üzenetére
Köszi a gyors választ, Lompos48-nak is..
Majd otthon megpróbálom lokalizálni ezen alkatrészeket és helyeket.
Szerintem csak akkor fogok pénzt ölni az alkatrészek cseréjébe, ha működik a kapcsolás.
Milyen hangminőséget lehet ezzel az erősítővel elérni, kb mire lehet számítani? -
CPT.Pirk
Jómunkásember
válasz
donzoli
#17783
üzenetére
Jah, puffer elkók akkoriban nem voltak elég nagy kapacitásúak, azokat cseréld nyugodtan.

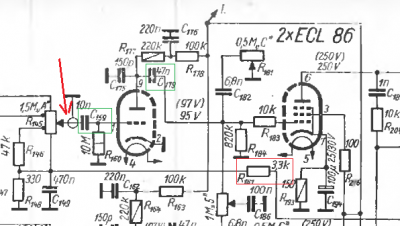

Viszont a rádió nagy része fölösleges a céljaidra. Keresd meg az ECL86 csöveket. Balra tőlük az a trióda a bennük lévő ECC83-as "fél" trióda, ezek egy csövet alkotnak fizikailag. Neked a 10nF-es kondi elé kell adnod a bemenő jelet, van is ott valami váltó kapcsoló szerűség.
A lényeg az, hogy szükség lesz az oda bemenő 3.3K-s ellenállásra, ami a kimenetről jön le, mert az ECC83-nak nagy az erősítése, túlvezérli a pentóda részt, ha vonali szintről járatod.
Valamint a visszacsatolás hivatott meggátolni a maradék brummot, a táp elégtelen szűréséből kifolyólag.
A nyíl a bemenet, a piros a visszacsatoló ellenállás, ennek értékét majd valszeg állítanod kell, a zöld négyzetben lévő kondikat meg ha tudod, cseréld minőségi, 1-2, sőt akár 4,4uF/350V körüli MKP, MKP4 minőségi elkóra, nagyon sokat számítanak a hangzásban.
-
Lompos48
nagyúr
válasz
donzoli
#17783
üzenetére
Csatlakozás a DIN bemeneteken.
A szelén cserélésénél figyelj arra, hogy míg egy szeléncellán a VF feszültségesés kb. 1V cellánként, addig egy szilíciumhídnál egyetlen 0.7V-os értékkel kell számolni. Emiatt az egyenirányított feszültség növekedni fog a különbséggel. Hogy hány szeléncellád van azt úgy tudod meg, hogy - ha igaz a hídkapcsolás a rajz alapján - hogy az összes cella számát osztod 4-gyel.
-
donzoli
aktív tag
Szépen lassan elkezdem az új projektem: ilyen Rádióból szeretnék sztereó erősítőt csinálni.
Hová kellene csatlakoznia a DAC-m kimenetének a végerősítőhöz?
Néhány alkatrész cseréjével kezdek:
a 100uF-os kondikat kicserélem újra, valamint diódahidat kap egyenirányításra, gondolom jobb mint a szelén
mire figyeljek még?
-
Lompos48
nagyúr
válasz
moha21
#17781
üzenetére
Igen, duplafalú Dewar edényben. Mint egy termosz. De zárva nem lehet tárolni csak nagyobb nyomású edényben.
A spray, amit emlegettem tegnap, ilyen. Hibáztam, mert nem -40C, hanem -50C-t tud. Az adatlapjában nem írja az összetételt, de azt megjegyzi, hogy nem tartalmaz freont.
-
moha21
veterán
válasz
Lompos48
#17769
üzenetére
A mezei spray-re reagáltam, de akár PB gázpalackot is mondhattam volna példának.
A folyékony nitrogénnél ( oxigén, hélim stb.. ) is ugyanaz a jelenség játszódik le nem?
p.s.: közben gondolkozom rajta, e -40C azért tényleg elég sok egy mezei kis dobozban.
A folyékony nitrogén és társai elég speckó tartályokban vannak tárolva. -
Lompos48
nagyúr
válasz
atesss
#17779
üzenetére
Ha úgy kapcsolom ki, hogy működés közben kihúzom a hálózatból, akkor mekkora esélye van, hogy a törpefeszültség fölé töltődő kondenzátorok kisülnek, vagy legalábbis ez alá csökken a feszültségük ?
Nagyjából. De ha kis tapasztalatod van - és feltételezem, hogy igen, ha szét merted dobni a TVt - akkor kerülve az említett nagyfesz. részeket, egyetlen ujjal lehet tapogatni. Második egyidejű kontaktust kell kerülni. Ha nem a nedves fürdőben csinálod
, akkor a veszély kerülhető. Szőnyeg, faszék, parketta stb mind szigetel.Csak oda ne égjen a kezem
Nem fogni, hanem csak érinteni kell. Akár megnedvesített ujjal. Ha serceg, az rég rossz, mert az már az alkatrészben valószínűleg irreverzibilis kárt okozott.
Az igazi persze egy infrás hőmérő lehetne... Igen bizony.
Na de csinálok majd fényképet
Az lehet hasznos lesz.
-
atesss
addikt
válasz
Lompos48
#17775
üzenetére
Nem sok értelme van használatának, ha nincs tapintható meleg alkatrész.
Hát az pedig biztosan van...
Csak mivel hálózati fesz megy benne (illetve van a gyorsítófesz is; de ha jól gondolom az csak a trafóban, a vastag kábelén, és a képcső oldalába bemenő "tapadókorong szerű" csatlakozáson van), ezért érthető módon nem nagyon tapogattam.
Ha úgy kapcsolom ki, hogy működés közben kihúzom a hálózatból, akkor mekkora esélye van, hogy a törpefeszültség fölé töltődő kondenzátorok kisülnek, vagy legalábbis ez alá csökken a feszültségük ?
Mert ha ez így működne, akkor akár a kihúzás után néhány másodperccel tapogathatom, hogy mi melegszik nagyon.
Csak oda ne égjen a kezem, mert szerintem lehet van amelyik annyira melegszik.
Az igazi persze egy infrás hőmérő lehetne (ha az tud ilyen kis felbontással dolgozni), de az sajnos nincs.Na de csinálok majd fényképet a nyák érintett területeiről, utána szerintem világos lesz mire is gondolok.
-
Lompos48
nagyúr
válasz
atesss
#17773
üzenetére
Nem sok értelme van használatának, ha nincs tapintható meleg alkatrész.
Szűk tűrésű munkadarabok egymásba illesztéséhez (pl. csapágy, csapágypersely tengelyre helyezése)
Végülis kontrakció/dilatáció hideg/meleg-re. Miért ne? A szükséges mennyiség pedig a munkadarabok tömegétől függ.
-
atesss
addikt
válasz
Lompos48
#17765
üzenetére
Köszi az infókat mindkettőtöknek, akkor ezek szerint azért van ahol segíthet a hiba kiderítésében.
Eszembe is jutott hogy lehet van amire tudnám használni, az AKAI CRT TV-nél, amire azóta nem nagyon adtatok más megoldást: [link]
(Azóta is ott áll a nappaliban szétszerelve.)
Mondjuk itt a forrasztási probléma a kézenfekvő, de lusta vagyok tovább próbálkozni ezzel.
(Na meg most már időm sincs túl sok rá.)
Amúgy is egy ipari hulladéknak néz ki az elektronikája, annyira alul van méretezve rajta minden.
Többek közt a hűtés is, az utolsó mondatod elég sok helyen helytálló lehetne rajta:
De néha látványos erdeményeket lehet elérni vele, következtetve egy alkatrész hűtésének szükségességére.
Na mondjuk nem hinném hogy olyan szinten melegedett volna, ami új korában működés közben hibát is okozott volna. "Csak" annyira, ami erősen lerövidítheti az élettartamot.Ja, és szerinted van ez olyan mennyiségű / adagolhatóságú, hogy menjen vele ez is:
- Szűk tűrésű munkadarabok egymásba illesztéséhez (pl. csapágy, csapágypersely tengelyre helyezése) -
Lompos48
nagyúr
válasz
moha21
#17768
üzenetére
Azért én ezt sejtettem eddig is. De hogy most mondod, megnyugodtam.
A fagyasztó sprayben nem csak a Gay-Lussac-törvény dolgozik. Ott van még valami lötty, ami pokoli gyorsan párolog. Azért a -40C-ra hűtést csak egy komprimált gáz szabadoneresztésével egy 2-3 decis alumínium flakonból gondolom nehéz lenne elérni.
-
Lompos48
nagyúr
válasz
atesss
#17761
üzenetére
Azt hiszem mindkettő ugyanaz. Freeze = fagyaszt angolul, Kälte = hideg németül.
A lényege annyi, hogy vannak alkatrészek, amik, ha túlhevülnek olyan mértékű paraméter-elcsúszásokat produkálnak, ami hibás működést vagy leállást okoznak. Egy ilyen alkatrészt befújva zuhan a hőmérséklete, visszatér a normális értékekhez, működése egyenesbe áll. Ebből lehet következteni a termikus "megfutás" jelenlétére.
Nem ér semmit, ha az alkatrész már károsult és paramétere nem helyrepofozható hűtéssel.Elővigyázatosan kell használni, képes kemény fagyasztásra lokálisan, járt a kezemben olyan, amire rá volt írva a -40C fok. Kézen sebet okozhat (ellenben használható akár szemölcs fagyasztásos irtására
- kipróbálva). Működésben levő készülékben a gyors hűtés egyenesen hóréteget generál, ami zárlatot is okozhat. Tehát használat előtt alaposan átgondolandó a "kezelés"! De néha látványos erdeményeket lehet elérni vele, következtetve egy alkatrész hűtésének szükségességére. -
sörösló
aktív tag
válasz
atesss
#17761
üzenetére
Én régen javítottam orvosi műszereket, többek között EKG készülékeket. Szép technika, 8-10 fokozat DC csatolás. A bemeneten 1-2 miliVolt változás a kimeneten már kopptól kopp jelenséget produkált. Ha elkezdett mászkálni a görbe közepe (aminek normál esetben egyenesnek kellett lennie), akkor került elő a fagyasztó spray. A jól működő félvezetőkön nem okozott nagy változást a fagyasztás, a hibásakat viszont "megjavította". Persze csak addig, amíg tartott a hideg. Szóval a termikusan instabil alkatrészek kiszűrésére alkalmas. Vannak persze korlátai, megnyúló nagyértékű ellenállásokhoz nem alkalmas. Van ugyanis egy kellemetlen mellékhatása: a lehűtött alkatrészekre kicsapódik a légköri nedvesség, ami elvileg desztillált víz, de gyakorlatilag a szennyeződések miatt valamilyen mértékben vezet. Innen aztán már semi sem biztos.
-
sörösló
aktív tag
válasz
Lompos48
#17754
üzenetére
Ebben lehet valami! Anno tirisztoros hajtással küzdöttünk, időnként kilökte a híd a biztiket. Minden stimmelt, vezérlés jó, tirisztorok rendben. Megnyomtuk egy szabályozható egyentáppal a tirisztorokat. A híd 12 tirisztorából 4 db 500 V körüli feszültségnél elkezdett vezetni. Kicsi probléma, nagy üzemszünet! Adatlap szerint 1200 V-os tirisztor! Dinamikus működés közben csak időnként ment el az esze, de a statikus DC feszültség kihozta a hibát.
-
atesss
addikt
Üdv !
Találtam egy ilyet:
AM termikus hibakereső spray: [link]
Másik link, gondolom ők a nagyker: [link]
Ez pontosan hogyan működhet, és mihez is használható a gyakorlatban ?Illetve találtam egy másik hasonlót is:
Freeze 55 fagyasztó, hibakereső spray 400ml [link]
Itt már részletesebb leírás van; de néhány (hiba miatt) komolyan melegedő - de még éppen nem kipurcanó - alkatrészen kívül nem tudom hol lehetne használni ezt. Illetve nem értem, hogy hogyan lehetne ezt így elektronikában használni, amiket írnak.
Termosztát, hőszelep, stb. az ok.
- Szűk tűrésű munkadarabok egymásba illesztéséhez (pl. csapágy, csapágypersely tengelyre helyezése)
Ez se lenne rossz ötlet, de ehhez szerintem kevés ez általában. -
Batman2
őstag
válasz
Phvhun
#17748
üzenetére
Nekem van egy egyszerű, egy tranzisztoros kis kapcsolásom, 10-20m-ről is simán lehet fogni a jelét egy normál rádióval FM sávban, pedig csak egy kis drót darabka van rajta, nem is rendes antenna !
Vételhez szerintem egyszerűbb használni valami kis olcsó FM rádiót, nem érdemes készíteni házilag, mert sokkal bonyolultabb, mint maga az adó !
Üdv.
-
Lompos48
nagyúr
válasz
yohnsee
#17756
üzenetére
A 2 csatorna összehasonlító méréseiből kiderülhet hiba, de a hamisítvány ténye csak felboncolva derülhet ki, vagy olyan mérésekkel, amit már csak bonyolult műszerezettséggel lehet elvégezni (lásd pl. Tektronix Curve Tracer). Hallottam ilyenről, de egyszerűen nem vagyok képes ekkora aljasságot elfogadni (hosszú éveket tevékenykedtem félvezetőgyártásban és tudom, hogy mit lehet becstelen módon kispórolni).
-
yohnsee
tag
-
yohnsee
tag
-
Lompos48
nagyúr
válasz
yohnsee
#17752
üzenetére
Egyedül a Q103 - 104 páros gyanús nekem, de nem mérések miatt, mert mérve jók (a hozzájuk tartozó 5.6V-os zenerekkel együtt)...
A tranzisztorokkal lehet gond. Nagyfeszültségűek és sérülhetnek úgy, hogy azért tranzisztorok maradnak csak a letörési feszültségük (UBRCE) csökken. Ez hidegen nem mérhető. A Zenereket nem muszáj kivenned. Nyitó irányban diódát kell mutassanak (0.6-0.7V), betáplálva pedig valószínű mérhető rajtuk az 5.6V, ha a tranzisztork vezetnek.
Egyébként ha a lapcserével a jó lap ennek a helyén OK, akkor előre elkészítve egy listát feszültségértékekkel jó sok pontban mérve, majd cserélve és újramérve, lehet jutnánk valamire.
-
yohnsee
tag
válasz
Lompos48
#17751
üzenetére
Köszönöm szépen, hogy foglalkozol vele, és időt szakítasz rám.
De sajnos (vagy nem sajnos) minden más panel megfelelő értékeket mutat, és tudom, hogy primitív módszer, de ugye mivel 2 végfokpanel van benne és az egyik jó (csak "énekel"), ezért mindkét helyre berakva ezt a jót, működik az adott oldal. Sőt, a védelmek is jók (egyenfesz és hővédelem). Illetve a hővédelem nem egy bonyolult dolog, a PR101 és PR102 van a hűtőbordán, ez két PTC. Ha ezek nincsenek csatlakoztatva, akkor a ventik maxon mennek. Nem is ragozom, egyszóval a PA-n kívül minden más jól működik.
A bemenetet mindig földre kötve indítom a panelt.
Ma újra kiforrasztom az összes végtranzisztort és meghajtókat, egyesével újra megmérem őket szakadásra vagy zárlatra. Ellenállások mind jók és jó értékeket mutatnak, bár feszültség alatt nem mértem őket, csak kikapcsolt állapotban. A PA panelt és a kapcsolási rajzát is kinyomtattam, színes filcekkel próbáltam az áram útját követni, így megérteni teljesen a működését. Mostmár olyan, mint egy kifestő, de sokkal nem jutottam közelebb a megoldáshoz.
Egyedül a Q103 - 104 páros gyanús nekem, de nem mérések miatt, mert mérve jók (a hozzájuk tartozó 5.6V-os zenerekkel együtt), de mostmár a zenereket is kiforrasztom és úgy mérem meg őket. Ha esetleg van még ötleted, nagyon megköszönöm.Szerk.: A PA panel a +B, és a -B ágakon kapja a +/- 120V-ot, az E a GND.
CN101-szimmetrikus bemenet, CN104-hangszórókimenet. Ezt csak azért írtam le, hogy neked már ne kelljen keresgélni, mi mihez csatlakozik. -
Lompos48
nagyúr
válasz
yohnsee
#17745
üzenetére
Méghogy lelke van?
Sokkal inkább egy izompacsirta.
Ha menne, akár audióban fűthetnél is vele otthon.Kicsit próbáltam magam beleásni a rajzba. Míg egy A3-ra kinyomtatva alig kisillabizálható a rajz, párhuzamosan nézve monitoron is talán kezdek kicsit tisztábban látni. De azért ne várj diagnózist azonnal, mert közel sem sikerült még áttekintést szereznem. Csak valami kapiskál összevetve a blokkrajzzal is.
Ajánlások:
A tápnál (DC 1/4) végigmérném a feszültségeket és, hogy azok megérkeznek a táplált kártyá(k)ra. Sajnos a rajzon nincsenek értékek jelölve a +/-27V kiv;tel;vel.
Végigellenőrizni a relés védelem alkatrészeit, beleértve a reléket is.
Gondolom a hűtőbordán található (gondolom) a Q107 tranzisztor, ami - ha minden igaz - "figyeli" a végfok hőmérsékletét.. Körülötte is kutakodnék.
-
And
veterán
válasz
Phvhun
#17748
üzenetére
Még mindig nem említetted, hogy ez az egész mire is lenne jó. Egytranzisztoros vevő nem nagyon létezik, még a legigénytelenebb szuperregeneratív konstrukció is többfokozatú, hát még ha nem is analóg jelet szeretnénk viszontlátni a kimenetén. Ráadásul egy ilyen vevő finoman szólva is hagy némi kívánnivalót maga után.
"adóvevő modulok elég drágák nekem sajnos ( 7k körül láttam )"
Pedig a Chipcad vagy a Profitech honlapján már 1-2 ezer forintért is látni adó- illetve vevőmodulokat a 433 MHz-es sávra. -
Phvhun
őstag
Ez nem fantázia, egész konkrétan vezeték nélkül tudott adatot küldeni a cucc, lehet hogy nagyon rossz hatótávval, de biztos vagyok benne hogy pofon egyszerü volt a cucc és csak egy oszcillátor volt az adó, annak az egyik lábára ment az antenna a másik talán a bemenő jel ( 0 vagy 1 ), szoval meg modulálta a jelet és ennyi volt.
vevő meg talán egy antenna meg egy tranyó.Szerk, azok az 533mhz ( vagy nem is tudom mennyi, lehet hogy 300 körül van ) adóvevő modulok elég drágák nekem sajnos ( 7k körül láttam )
-
And
veterán
válasz
Phvhun
#17746
üzenetére
A párhuzamos porttal pont nehezebb, mint mondjuk sorossal, hiszen utóbbinál csak 1-1 oda-vissza jelet kell átvinni. Annyira egyszerűen azért nem megy: oszcillátor önmagában semmire sem elegendő (modulálva adónak esetleg, de a normális vétel ennél jóval bonyolultabb). Ha kifejtenéd, pontosan mit is szeretnél, akkor többre juthatnál, mert ez így csak fantáziálgatásra elég. Léteznek pl. olyan ISM-sávon működő kész adó/vevő modulok pár ezer forintért, amelyek relatív kis távra és alacsony sebességigényre (legfeljebb néhányszor tíz kbit/s) megoldást jelenthetnek.
-
Phvhun
őstag
Üdv,
olvastam valamikor egy cikket, amiben egy pár MHZ-s oszcillátorral ( 4 lábas kvarc szerű cucc ) csinálta meg valaki hogy párhuzamos portokon keresztül tudott két gép között vezeték nélkül adatot átvinni.
Az egész cucc egy oszcillátor volt, meg talán max 1 alkatrész, vevő oldal is max 1 alkatrész lehetett plusz antenna.
Olvasta ezt rajtam kivül valaki, vagy tudjátok hogy hogyan lhetne megoldani ?Párhuzamos port lényegtelen, csak az számít hogy oszcillátorral teljesen mindegy hogy hogyan de faék egyszerűséggel távolról jelet küldeni és fogadni szeretnék.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#17742
üzenetére
Köszi srácok!
Az általam használt fejlesztőkörnyezetből hiányzik jelenleg egy 2008-as csomag implementálása, így a cuccon belül nem tudtam fix vagy lebegő pontos számításokat végezni, csak egész számokkal dolgozhatok.
Az ADC-ről lejövő értékek 0-4095 között lehetnek (12 bit bináris), a feszültség meg 0 - 3.3V közötti, így mindenképpen szükségessé válik a tizedesjegyek kezelése, ha 3.300-t akarok látni a kijelzőn 4095 helyett.
Ezt a kijelzőnél meg lehetett oldani pici matek trükkel (beszorzom 3300-al, majd osztom 4096-tal), de mikor kiküldöm a kettő 12 bites értéket gépre USB-n, ott majd bash scriptben kell feldolgoznom őket, hogy tudjak erősítést számolni. -
Lompos48
nagyúr
2N5458: J201-t néztem ki csereként.
Jó lehet. Kereshetsz egy "ókori" BF245 vagy BF247-et is.
LM308: tl071-re vagy ne5534re gondoltam.
Ez már közelebb van csak bármelyikkel helyettesíted szükség lesz egy offset beállító potméterre, ami az LM esetében nincs és meg kell alaposan nézni hova kell kötni a kompenzáló kondit is.
-
malwy
senior tag
Üdv!
Adott ez az eszköz: [link] (előtte meg kell nézni a projektet, majd utána mégegyszeri próbálkozásra látható a pdf)
Nem én csinálom meg, csak segédkezek.Lomexből vásárolna, a következő típusok nincsenek (vagy azt írja: érdeklődjön):
2N5458: J201-t néztem ki csereként.
LM308: tl071-re vagy ne5534re gondoltam.Köszi előre a bólintást, helyesbítést.
-
#17728
Lompos48
nagyúr
Dr. Romano
#17726
Lompos48
nagyúr
válasz
Dr. Romano
#17726
üzenetére
Igen, a tokozásról van szó, hisz' kell találjon a másik helyére. Meg a hűtőbordája is a tok hátán.
-
#17725
Lompos48
nagyúr
Dr. Romano
#17723
Lompos48
nagyúr
válasz
Dr. Romano
#17723
üzenetére
És tok!
-
#17724
Lompos48
nagyúr
Dr. Romano
#17723
Lompos48
nagyúr
válasz
Dr. Romano
#17723
üzenetére
Maximális feszültség, áram, disszipált teljesítmény. Vigyázni a cserénél, hogy a hőátadás a NYÁK felé jó legyen, mert az a 10-15A nem vicc, ha "fűtésről" van szó.
Cserélhető például STD17NF03L típussal, de biztosan van még több más is. Össze kell az adatlapokat hasonlítgatni. -
#17723
Dr. Romano
veterán
Dr. Romano
veterán
Üdv mindeki!
Minap került hozzám egy GF MX440. Nálam hagyták mert nem ad képet, és valóban. Azonban az egyik alkatrész(FET?) sérült.
Mire kell figyelni egy ilyen cserénél, milyen paramétereket kell figyelembe venni? -
Lompos48
nagyúr
válasz
Batman2
#17717
üzenetére
Van egy újabb típusú IC is, amit újabb tervekhez ajánlanak: LTC3789. A Linear honlapján van
mintadarab igénylésére (Request Samples) link. Meg kell próbálni!
A kimeneti feszültség - ha minden igaz - 2 ellenállás értékéből állítható a megadott alkalmazási rajz alapján. Érdemes végigböngészni az adaplapot, mert sok hasznos dolgot ír/tisztáz.Ilyen alkatrészeket látva az ember egyből a forrasztópáka után nyúl.
-
Batman2
őstag
válasz
Lompos48
#17716
üzenetére
Szevasz
Igen, hangerőszabályozóként szeretném felhasználni egy erősítő előtt.
Ne haragudj a szakszerűtlen megfogalmazásomért, nem voltam benne biztos, hogy a JFET-nél is G és D-nek nevezik a csatorna (kristály rúd, vagy micsoda) két pólusát, ami talán P típusú félvezető szokott lenni, és a közepének az oldalán kiképeznek egy kis ellenkező polaritású (N típusú) félvezető réteget és ez, az erre adott feszültség nyit csatornát a rúdban ez teszi többé, vagy kevésbé vezetővé.
Ez rémlik a felépítéséről.
Valóban ebben az IC-ben és asszem a digitális potméterekben általában ellenállás házlózat van, amik az IC jelzett felbontásának megfelelő számban képezik a lépcsőket, mostmár emlékszem.
Ebben az esetben valóban mindegy, hogy egyen, vagy váltóáram folyik rajta.Üdv.
-
yohnsee
tag
válasz
Lompos48
#17694
üzenetére
Sajnos nem jártam szerencsével. A mai napon kicseréltem az összes félvezetőt, diódát vadonat újakra, az eredmény: 1 bekapcsolás erejéig az N-es oldal tranyói határértéken belül mozogtak, majd megint felcsúsztak féltápfeszre. A P-s oldal egyáltalán nem akar a segítségemre lenni. Lassan azt fontolgatom, hogy kettétöröm a nyákot és bedobom a kazánba.
-
Batman2
őstag
válasz
Lompos48
#17713
üzenetére
Szevasz
Köszi !
Ez egy igen érdekes kapcsolás, 4 FETtel, nem láttam még ilyet !!
Ahogy értettem, ez automatikusan működik step-up és step-down módban, a bementi fesz és a beállított fesz.-nek megfelelően, köztes tartományban pedig fel-le konvertál.
Ahogy értem, ez a kapcsolási technika pár százalékkal (5-6) még jobb hatékonyságú, mint a normál kapcs. üzemű kapcsolástechnika.Azt viszont nem teljesen értem, hogy ez ezért jobb hatásfokú, mert a 4 FET spéci módon dolgozik benne és passzív dióda helyett is aktív kapcs elem, egy másik FET működik, vagy ez csak ezért kell, hogy fel-le konvertáló üzemben egyaránt tudjon működni ?
Üdv.
-
Lompos48
nagyúr
válasz
Batman2
#17715
üzenetére
Ha jól látom/értelmezem, ebbe az ICbe tényleg egy ellenállás lánc van integrálva. A vezérlése pedig emiatt (is ?) kicsit bonyolultabbnak tűnik. Remélem nem tévedek.
Mivel nem tudom potosan mik a terveid, ha ténylegesen potencióméterként (pl. hangerő) szeretnéd használni, akkor léteznek egyenfeszültséggel vezérelhető cél-ICk. Ez is ugyanazt csinálja, csak a DC szintet a processzorról vezérled és nem épp' egyszerűen.
Remélem nem beszélünk el egymás mellett.A JFET, vagy melyik az az elem, ami gyak egy vezérelhető értékű ellenállás a két végpontja között bármerre folyhat az áram, csak a vezérlő lábank van polaritása.
Picit fordítva: a JFET az JFET, de lehet vezérelhető ellenállásként (is) használni. Nincsenek végpontjai, hanem a Source meg a Drain, amik között csatorna van/nyitható. A kapunak (Gate) pedig a Sourcehoz képest kell bizonyos potenciálon lennie, hogy vezéreljen. Tehát a S, D nem lehet csak úgy "akárhol".
-
Batman2
őstag
válasz
Lompos48
#17711
üzenetére
No ez igaz !
Viszint a félvezetők általában polarizáltak, tehát van meghatrozott plaritásuk, egyik, másik, x-edik kivezetésnek.
És nem volt világos a leírás szerint, hogy nem csak a megadott sorrendeben, és csak a tápfesz vonalaira köthető a potméter két fix kivezetése.
Az Rl-t minden példában a földre kötötte, az Rh-t pedig a + tápfeszre.AC jel esetében szerintem mindegy, a jelzése, kötési sorrendje az Rl és Rh lábaknak, az Rw, az egyértelmű.
A JFET, vagy melyik az az elem, ami gyak egy vezérelhető értékű ellenállás a két végpontja között bármerre folyhat az áram, csak a vezérlő lábank van polaritása.
Gondolom, valami ilyesmit tartalmazhat akkor ez is, vagy pedig N és P csatornás FETet egyszerre.Üdv.
-
#17714
HollyBoni
veterán
Kean_Sorbo
#17712
HollyBoni
veterán
válasz
Kean_Sorbo
#17712
üzenetére
Érdekes. Most megcsináltam a két átalakítót,és megy. Ha egyszer meghal,akkor ez van.
-
#17712
Kean_Sorbo
őstag
HollyBoni
#17708
Kean_Sorbo
őstag
válasz
HollyBoni
#17708
üzenetére
Itt egy PH-s tesztből egy részlet, ha nekem nem hiszel:"Itt futottunk bele az első váratlan eseménybe, mégpedig a Chieftec táp kapcsán. Az egyetlen PCI Express tápcsatlakozóval ellátott GeForce GTS 250 és Radeon HD 4850 hajtásakor is közbeszólt a táp védelme, amikor a VGA ellátásához az erre való hattűs csatlakozót használtuk. Ellenben, amikor átalakítóval négytűs perifériacsatlakozókra kötöttük a VGA-t, akkor minden rendben volt. Minden bizonnyal az egyik 12 voltos részleg 168 wattos (14 A) vagy 180 wattos (15 A) határába futott bele a CPU és GPU közös terhelése, amit az ágak átvariálása (négytűs csatlakozókra) helyrehozott."
Neked meg két ilyen csatlakozó kell ha jól tudom.A teszt:PH teszt
-
-
Batman2
őstag
A DS1869-es digi. potméter megbírkózik rendsen az AC audiójelle, vagy csak egyenáramra alkalmazható ellenállás ?
Hiába bújtam az adatlapját, abból nem derült ki számomra egyértelműen, a példa kapcsolások is csak feszültség osztó bekötést mutatnak egyenáramra, de audió jelet sehol sem írnak, csak annyit az egyik táblázatban, hogy az ellenállás lábaknak +-0,5V a megnegedett feszültségük !
Mondjuk ez sem teljesen világos, mert akkor egyenárom feszültség szabályozására is csak 0,5V-ig lenne alkalmas azzal meg nem sokat lehet szerintem kezdeni.
Neten viszont találtam olyan kapcsolást, amiben rendesen az audiójelet szabályozza ez a potméter.
Üdv.
-
#17708
HollyBoni
veterán
Kean_Sorbo
#17707
HollyBoni
veterán
válasz
Kean_Sorbo
#17707
üzenetére
Gondolom te jobban értessz hozzá,de sokszor jártam már a tápos topikban és mindig azt kaptam,hogy "simán menni fog".
Most akkor kéne aggódjak,vagy ne?
-
#17706
HollyBoni
veterán
Kean_Sorbo
#17705
HollyBoni
veterán
válasz
Kean_Sorbo
#17705
üzenetére
Tápos topikban sokszor kérdeztem már mit bír ez a táp,ott azt mondták a mostani konfiggal még egy 5870 is simán mehet.
A gép így megy már kb 1 hónapja,eddig semmi nem volt. Proci is húzva van,bár alulfeszelve.
-
#17705
Kean_Sorbo
őstag
HollyBoni
#17703
Kean_Sorbo
őstag
válasz
HollyBoni
#17703
üzenetére
Tényleg nem riasztgatni akarlak, csak egy megfontolandó dolog. Az előző hozzászólásomban ott a link, kérdezd meg mit szólnak ők hozzá. Ott megmondják a tutit.
Szerk: Látom megy az erősködés. Felejtsd el amit írtam. Rakd össze a gépet, használd egészséggel. Felejtsétek el, amit írtam. Elnézést kérek mindenkitől.
-
#17704
moha21
veterán
Kean_Sorbo
#17701
moha21
veterán
válasz
Kean_Sorbo
#17701
üzenetére
"A wattok nem számítanak."
Akkor mi számít? Én még mindig abban mérem a teljesítményt. Persze lehet lóerőre is váltani, de az nem SI.
15 A -es ág az 12 V-al számolva 180 W.
14 A-es ág meg 168 W.Egy 150W-os VGA-nak miért nem elég a 180 W?
(#17703) HollyBoni : Ha most is arról megy akkor láthatod, hogy elég neki a táp. Ha meg túlterhelődik a táp akkor egyszerűen lekapcsol.
-
#17703
HollyBoni
veterán
Kean_Sorbo
#17702
HollyBoni
veterán
válasz
Kean_Sorbo
#17702
üzenetére
Kevés a táp? Pedig azt mondták többben is,hogy bőven elég.. 350W-os FSP tápról is hajtottam már 5850-et húzva,furmark+prime kombó alatt semmi nem volt. Magyarul most ha így megy,nem elég neki a táp és bármikor elszállhat? -
#17701
Kean_Sorbo
őstag
moha21
#17698
Kean_Sorbo
őstag
válasz
moha21
#17698
üzenetére
A wattok nem számítanak. Két ág van, ami egyenként gyenge. A tápos fórumon bizony ki lett már ez tárgyalva. 20A alatti ágra senki nem köt rá ilyen kártyákat. Nem abból kell kiindulni, hogy összesen mit bír, hanem hogy egy ág mennyire lesz terhelve, amin viszont más eszközök is vannak. Nagy meglepetéseket tud okozni, egy HDD,ODD páros közös ágra kötve a VGA-val. A másik dolog. Gondolom játszani is akar, akkor viszont a VGA ág terhelve lesz. Meddig fog az stabilan menni majdnem teljes terhelésen?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
.
De szeretem az asztalon tudni javításkor. Most nincs.
Sokkal inkább egy izompacsirta.
Új hozzászólás Aktív témák
Hirdetés
ekkold- Apple iPhone 12 Pro 128GB, Kártyafüggetlen, 1 Év Garanciával
- ÁRGARANCIA!Épített KomPhone Ryzen 5 4500 16/32/64GB RAM RTX 3060 12GB GAMER PC termékbeszámítással
- AKCIÓ! Intel Core i9 14900K 24 mag 32 szál processzor garanciával hibátlan működéssel
- Telefon felvásárlás!! Samsung Galaxy A12/Samsung Galaxy A22/Samsung Galaxy A32/Samsung Galaxy A52
- Telefon felvásárlás!! iPhone 16/iPhone 16 Plus/iPhone 16 Pro/iPhone 16 Pro Max
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
