    Hibrid rendszerek áramszünetben

    Elég sok fél és félre információ kering, ezért összeszedtem a lényeges információkat.
    Most csak a két fő "hibridesített" grid-tie termelő inverterrel a Huawei és a Fronius-al fogok foglalkozni.

    HUAWEI SUN2000-10KTL-M1
    Huawei 10kW-os invertere áramszünetben csupán
    - 1 fázis
    - 3,3kVA, PF0,8, 2,6kW-ot képes leadni
    - külön kábelen.

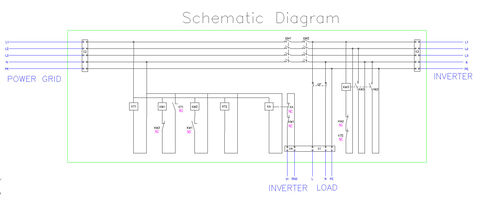

    A Huawei Backup box felépítése:

    Balról jön be szolgáltatói 3 fázis, jobb oldalt inverter által termelt 3 fázis.
    És lent jön ki a védett fogyasztóknak szánt 1 fázis (L-N-PE)
    Miért csak 1 fázis? Mert csak L1-L2 között termel ilyenkor az inverter (tipp: deltába van kötve, és csak így tudták megoldani).
    KM3 relé ezért L2-őt ráköti N-re, az lesz a nulla.
    Ugyanekkor KM3 relé N-et PE-re, azaz földeli nullát, hogy ne lebegtetett föld (föld független IT rendszer) legyen.
    Mert akkor ÁVK sem működne utána.

    FRONIUS SYMO GEN24 10.0 PLUS
    Fronius 10kW-os invertere áramszünetben
    - 3 fázis
    - fázisonként 3,6kW (de össz max 3,3x 3=10kW)
    - 5mp ideig max 4,1kW (össz 12,4kW) tud leadni
    - Ház kábelezésén.

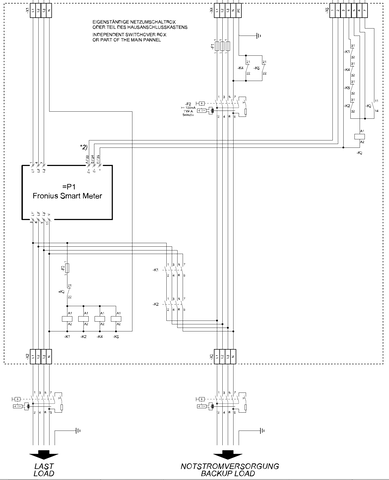

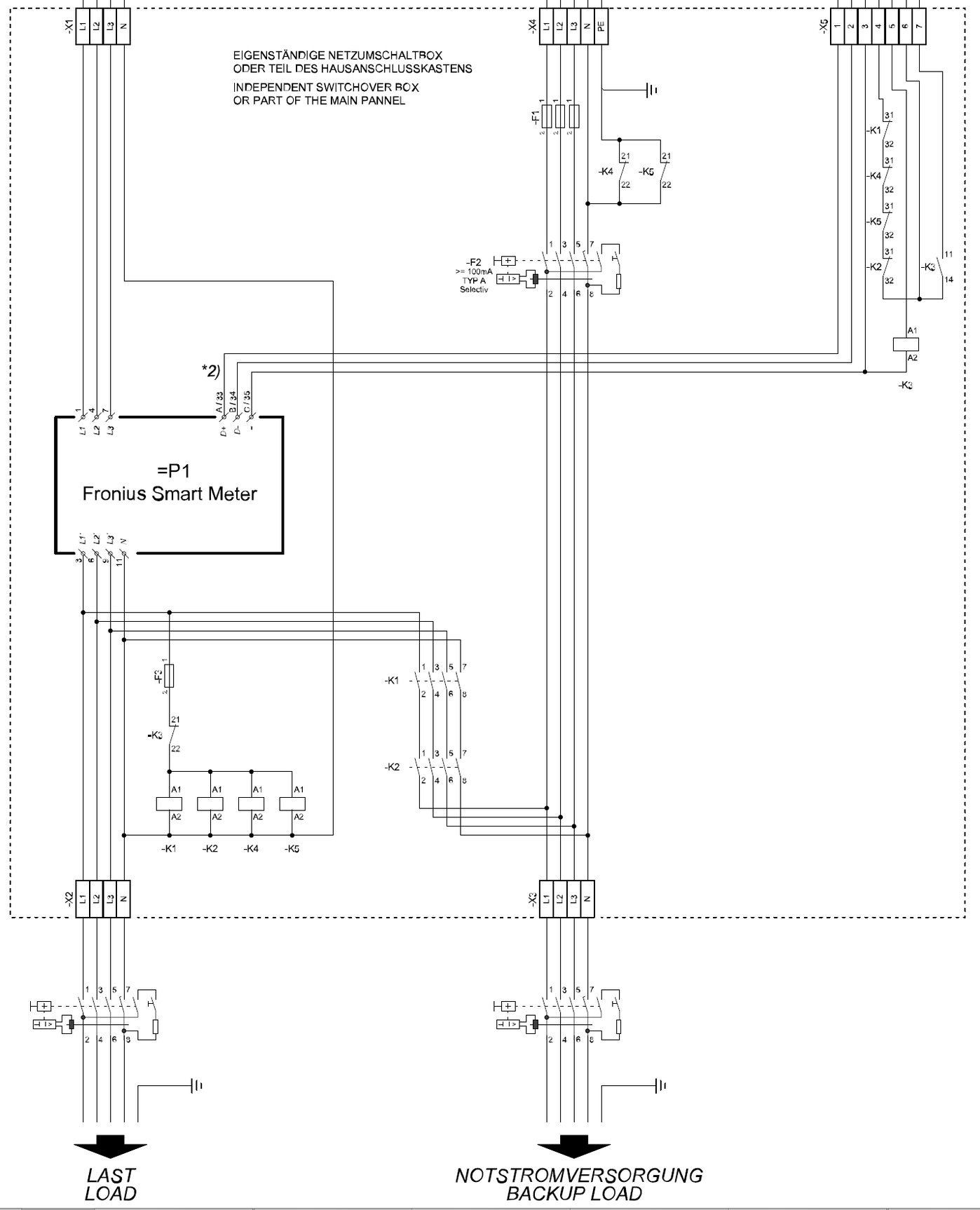

    A Fronius backup box felépítése:

    Házat lehet normál fogyasztó, védett fogyasztó, vagy kettő kerékére kötni.
    Akár egész házat védett fogyasztónak be lehet kötni
    Ésszerű keretek között természetesen ... 3x 3,3kW nem olyan sok szigetüzemben.
    K4-K5 elvégzi a nulla földelését szintén, hogy ne földfüggetlen legyen a rendszer szigetüzemben.

    Itt jegyezném meg, hogy egyik rendszer sem képes valós hibridek által akár egy évtizede megvalósított következő funkciókra:
    - belső leválasztás szigetüzembe (külső leválasztójuk van)
    - leválasztás szigetüzembe 10-20ms alatt (több másodperc szigetüzembe leválasztás)

    - visszaálláskor folyamatos átmenet (rászinkronizálás)

    - több inverter párhuzamos működése, pl 3db 10kW-os inverter párhuzamosan kötve 30kW (fázisonként 10kW) áramot ad áramszünetben is (egyik sem képes rá)

    - AC kapcsolt meghajtása további Grid-tie termelő invertereknek áramszünetben. Mikrogrid létesítése.
    Azaz akár további grid-tie string invertert, akár mikroinvertereket képes áramszünetben működtetni (egyik sem képes rá).
    Tipikusan akinek már van egy termelő rendszere, és szeretné ha áramszünetben is termelne a háznak/aksiba keresi ezt a funkciót.

    - DC kapcsolt működés, azaz további napelem string(ek) tölthetik külön MPPT töltésvezérlővel az akkumulátorát (egyik sem képes rá)
    Tipikusan akkor használt funkció, ha inverter tele van panelezve, de további napelem kapacitásra lenne igény.

    - Akkumulátorból programozottan szolgáltatónak termelés (ebben nem vagyok biztos, várok visszajelzést).
    Tipikusan akkor használt funkció, amikor különböző időzónákban különböző árazásért lehet eladni a megtermelt áramot.

    - Akkumulátor merítése nélkül, napos időben napelemből előállítani AC kimenetre áramot (Fronius tudja teljes 10kW, Huawei 2,6kW)

    - Akkumulátor kapcsolat galvanikusan izolált DC/DC konverteren át (még várok megerősítést, de úgy tűnik mindkettő direktben a belső nagy feszültségű DC BUS-át vezeti ki aksi részére)

    - Akkumulátor precíz CC-CV töltése (ehhez szükséges DC/DC konverter)

    - Kis feszültségű, 48V-os biztonságos akkumulátor (Mindkettőnek nagyfeszültségű akkumulátor szükséges)

    - UPS-szünetmentes (minimális áthidalási idejű) működés akár olcsó savas aksival

    - Olcsó fali vagy Rack kivitelű 48V-os LiFePO4 aksi használható vele (Huawei-vel kizárólag saját aksija, Fronius-al BYD aksi használható ... mindkettő jó, LiFePO4 kémiájú, nagyon drága)

    Így hirtelen ennyi jutott eszembe, majd kiegészítem.
    Szóval semmi Fronius fanboyság vagy Huawei utálatról szó nincs.
    Mindkettő első osztályú Grid-tie termelő inverter.
    Ugyanakkor csak most léptek a hibridesítés, aksis működés útjára.
    Így mint hibrid inverter, még van hova fejlődniük.
