Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#69109
Black-core
aktív tag
Black-core
#69108
Black-core
aktív tag
válasz
Black-core
#69108
üzenetére
Board szám alapján az Over Drive. [link] De ilyen zárt beülős gépet sehol nem lelek.
-
#69107
#90088192
törölt tag
Black-core
#69104
#90088192
törölt tag
válasz
Black-core
#69104
üzenetére
Amit találtam:
"Faulty PCB1: No video output; solid black screen.
This PCB was originally paired to Run and Gun 2 Sub-board which being a dual monitor game uses the SUB board for video output, leaving it with Run and Gun 2 it works perfectly and passes all tests. If I swap to a normal sub board (like say Salamander 2) which relies on the main PCB for video output I get the blank screen."Nem a monitor maga a hibás, hanem a "Sub board" sajnos.
Amit írtak róla, hogy az 5 voltos tápellátást érdemes végigtúrni
[ Szerkesztve ]
-
#58815
Kernel
nagyúr
Black-core
#58810
Kernel
nagyúr
válasz
Black-core
#58810
üzenetére
Kondi és ellenállás önmagában kevés, 555 astabil multivibrátor lenne egy lehetőség:
http://users.atw.hu/electrocalc/astabil.htm

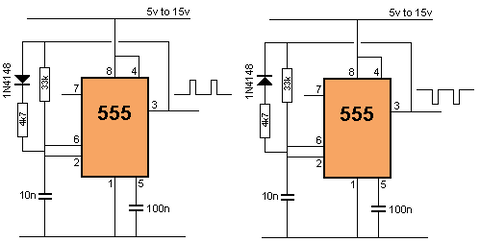

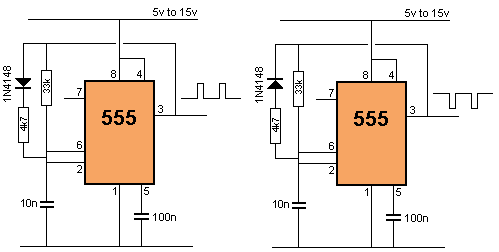

Diódás trükközéssel lehet változtatni a kimenő formátumot:
Az elektromágneses léptető áramfelvételétől függően szükség lehet illesztőfokozatra:
Nálad az első jön szóba, mert nagyobb tápot igényel a terhelés, az kapna 24 V-ot, utána egy 7815 vagy 7812 állíthatná elő a második feszültséget.
Vagy az is lehet, hogy meghúz (léptet) már 15 V-ról is, ki kell próbálni.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50917
Sleed
aktív tag
Black-core
#50916
Sleed
aktív tag
válasz
Black-core
#50916
üzenetére
Sziasztok!
Fénycső esetén a fojtótekercset mindegy hogy a fázisra vagy a nullára kötöm? Ha nem mindegy, akkor lesz valami baja valaminek ha fordítva van? Egy konnektoros, kapcsolós megoldáson gondolkodom és ezért érdekel.
Köszönöm
Sleed -
#50903
Kernel
nagyúr
Black-core
#50900
Kernel
nagyúr
válasz
Black-core
#50900
üzenetére
1 db tranzisztor semmit nem jelent, ilyenekből szokott lenni sok.
A relé tekercsére menő tranzisztort kellene megkeresni, aminek a másik lába GND-re megy. Az viszont rövidzárral átköthető, mert a tranzisztor is azt csinálja (kapcsol). Csak ott van a veszély, hogy ha mást kötsz át, tönkre is mehet bármi.
Aki nem ért hozzá, lehet egyszerűbb levenni a relé műanyag tokját és "kipöckölni" valahogy.
Vagy az alján az összes (4 db) érintkezőpárt átkötni. Már amennyiben nincs más feltétele a működésnek.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50880
Kernel
nagyúr
Black-core
#50879
Kernel
nagyúr
válasz
Black-core
#50879
üzenetére
A relé tekercsét általában egy NPN tranzisztor kapcsolja, a képen látható módon.
A tranzisztor C-E lábainak átkötésével a relé meghúzatható:
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50879
Black-core
aktív tag
Black-core
#50878
Black-core
aktív tag
válasz
Black-core
#50878
üzenetére
Csak direktbe nem tudnám valahogy bekapcsolni azt a relét? Pl. a fentebb linkelt képen a kékkel keretezett 8 láb valamelyik 2 re kapcsolót forrasztok? Vagy ez feszültségre kapcsol?
-
#50876
Kernel
nagyúr
Black-core
#50874
Kernel
nagyúr
válasz
Black-core
#50874
üzenetére
Akkor az nem az a felirat, tehát lekövetéssel és/vagy mérésekkel lehetne megállapítani a bekötést.
A végfok bekapcsolása valamelyik pont testelésével vagy kapcsolófeszültség ráadásával történik általában ilyen szerkezeteknél.
Tehát, ha valamelyik ponton feszültség mérhető, esetleg épp azt kell testelni. Bár itt lehetne gondolni arra is, hogy az valamilyen segédfeszültség, de a DVD-lejátszónak saját tápegysége van, így ez nem túl valószínű.
Eleve a 8 tűs csatlakozóba 6 csatorna jele, egy GND és egy kapcsolójel épp beleférne.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50855
Kernel
nagyúr
Black-core
#50853
Kernel
nagyúr
válasz
Black-core
#50853
üzenetére
Digitális jelek ott nem közlekednek, szerintem a GND mellett 6 analóg jel és egy DC-kapcsolójel, ami minimálisan szükséges a működéshez. Esetleg lehetne még némítójel / Mute, az is DC, de némítás lehet a forrás kimenetén is.
Ahol sárga nyíllal jelöltem, a csatlakozó mellett nincsenek feliratok?
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#50852
Kernel
nagyúr
Black-core
#50851
Kernel
nagyúr
válasz
Black-core
#50851
üzenetére
Lehet, hogy csak azért zúg, mert nem kötötted be szabályosan a jelet (GND és melegpont), konkrétan a GND közösítés hiányára gondolok itt.
Továbbá ellentmondásos, hogy amennyiben a műanyag tokban lévő relé kapcsolja be a végfokot, akkor addig nem is zúghatna, míg a relé nincs meghúzva.
De a minősíthetetlen (jófogás.hu minőségű, szánalomkategóriás) képek alapján úgy tűnik, az egy 4 áramkörös relé, lehet inkább hangszóróvédelem. Az viszont késleltetve szokott meghúzni, üzem közben pedig tart.
Mivel a DVD elvileg egyszerű DC kapcsolójellel (vagy valamelyik pont GND-re zárásával) indítja a végfokot, ezt nem nehéz kiváltani, állandóra kötni. Csak le kellene követni és/vagy mérni, vagy kellene egy rajz. (Vaktában próbálgatásnak nem vagyok híve.)
Nem is értem, mivel lehet manapság ennyire igénytelen képeket csinálni, az ember azt hinné, a legegyszerűbb telefonok is többet tudnak ma már.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47976
Kernel
nagyúr
Black-core
#47972
Kernel
nagyúr
válasz
Black-core
#47972
üzenetére
A klasszikus vakuk elektronikája egy inverter, ami az akku feszültségét megnövelve feltölt egy puffert, majd egy ellenálláson keresztül feltöltenek egy másik kondenzátort is.
A második kondenzátort egy trafó primerjén keresztül sütik ki, ami tovább növeli a feszültséget a villanócső vezérlőelektródája részére, amitől a cső begyújt és kisüti a puffert:
Következő egy orosz megoldás, ahol a hálózati feszültséget egyenirányítják, a puffer a szinusz csúcsértékére töltődik (230 * gyök2). Látható egy L1 glimmlámpa is, ami a töltést indikálja.
Utána szintén egy impulzustrafóval gyújtja be:
Utóbbi rajzot csak az elmélet kedvéért mutattam, hálózattal galvanikus kapcsolatban álló áramkörökkel nem ajánlatos szórakozni, főleg kezdőknek.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47973
Zoja™
őstag
Black-core
#47972
Zoja™
őstag
válasz
Black-core
#47972
üzenetére
330 voltos feszültséggel lehet feltölteni. A 180uF a kapacitása, az elég kicsi.
-
#47968
mezis
félisten
Black-core
#47964
mezis
félisten
válasz
Black-core
#47964
üzenetére
Akku töltésére egy harmadikat ajánlok. (Illetve az internetről beszerezhető hasonló tudású sokkal olcsóbban.)
Cellánként figyel, tölt, kisüt, formáz. Amit választasz. Ha formáztál, a végén megtudod milyen kapacitású az akkumulátorod.mezis
-
#47967
Kernel
nagyúr
Black-core
#47966
Kernel
nagyúr
válasz
Black-core
#47966
üzenetére
Ni-MH akkura nem azért káros a kisáramú töltés, mintha túlterhelné, épp ellenkezőleg. Csak elősegítheti a memóriaeffekt kialakulását.
De alkalmilag lehet így is, nem kell szakaszosan.
A HDD úgy tönkremegy, nem lehet az 5V bemenetére 12 V-ot kötni.
Külső házról volt szó, amiből létezik kétféle megoldás, táplálás szempontjából. Azt nem írtad, milyen külső házad van.
Illetve most már látom, a házat csak mellékesen említetted, de így nem fog menni. Szükség van az 5V tápra is, amit egy DC-konverterrel lehetne előállítani a 12 V-ból.
Ezeknél a merevlemezeknél 12 V-ról megy a motor és fejmozgatás, 5 V-ról a logikai áramkörök.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47965
Kernel
nagyúr
Black-core
#47964
Kernel
nagyúr
válasz
Black-core
#47964
üzenetére
Mindkettő túl kevés árammal tölt. 2650 mAh kapacitású akkuba (amikor nem gyorstöltésről van szó) a veszteségek miatt legalább a másfélszeresét kell tölteni, gyakorlatilag 4000 mAh-t.
60 mA árammal ez 66 óra alatt jönne össze, majdnem három nap. Sovány vigasz, hogy túltöltéstől, "túlhevüléstől" nem kell tartani, így nem probléma, ha a kelleténél tovább marad töltésen.
Kellemetlenebb, hogy ezeknek a nagykapacitású akkuknak nem is tesz jót hosszabb távon a túlzottan kisáramú töltés.
Külső HDD-ház van olyan is, ami 12 V és 5V-ot igényel. Vagy olyan is, amelyik csak 12 V-ról megy, az 5 V-ot belül állítja elő.
Utóbbi esetben az 5V ág áramát is a 12 V-ból kell biztosítani, noha a transzformációs elv miatt ez kevesebbre jön ki, mint a HDD-n feltüntetett 5V áramfelvétel, viszont némileg növelő hatású a konverziós veszteség. De egy laptoptápnak ez nem okozhat gondot.
A kapcsolóüzemű tápegységek általában megfelelnek a célra, amennyiben pontosan 12 V-ot ad le. Zárlatvédelemmel mindegyik el van látva, tönkretenni nem olyan egyszerű.
Egy vaku soha nem fog folyamatosan világítani, a villanócső nem arra való, hanem villantásra. Ahhoz pedig elektronika is kell, ami több száz volt feszültségre feltölt egy kondenzátort. A tárolt energia a csőben egyszerre szabadul fel, épp ez a lényege.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47750
Black-core
aktív tag
Black-core
#47749
Black-core
aktív tag
válasz
Black-core
#47749
üzenetére
Kifutottam a szerk-ből. Én a cd olvasó bemenetéhez forrasztottam ( ott nem volt semmi alapzaj) majd betettem egy olyan cd-t folyamatos ismétlésre amin egy üres szám volt. Innentől kezdve azt kötöttem rá amit akartam.
-
#47722
Barret001
addikt
Black-core
#47721
Barret001
addikt
válasz
Black-core
#47721
üzenetére
Van egy házi készítésű állítható kimeneti feszültségű akkutöltőm.
Kezdéskor beállítom 12,6V-ra. Később meg ahogy kívánja az akksi.
Néha ránézek,kb 3 óra alatt töltöm fel.Nem akarom tönkre tenni. -
#47720
Barret001
addikt
Black-core
#47712
Barret001
addikt
válasz
Black-core
#47712
üzenetére
Én töltöm egyben is. 4,2V-ot megszorzom a cellák számával.
Töltés végén erősen esik az áramfelvétel,akkor adok neki többet.
De figyelni kell Ampert,és a feszültséget is! Ezek a cellák erre kényesek.Van 3-és 4 cellás pakkom is. Sőt 8000 mA-os is
Töltőelektronika kidobva. A legkisebb pakk 2200ma-os. Pc ventillátor
1 töltéssel 10 órát megy róla simán -
#47717
Kernel
nagyúr
Black-core
#47716
Kernel
nagyúr
válasz
Black-core
#47716
üzenetére
Azt észre lehet venni, amikor a zsugorfólia alatt van egy ilyen korong is:
http://www.ebay.com/itm/351417093267
De ezt egyedi celláknál szokták így megoldani.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47715
Kernel
nagyúr
Black-core
#47713
Kernel
nagyúr
válasz
Black-core
#47713
üzenetére
Most 8db van összekötve kimértem és 13 V van benne.
8*2,5 = 20 V lenne a minimum, ami alá nem szabad sütni. A hibás cellákat külön ki kell mérni / selejtezni.
8*4,2 = 33,6 V-os töltő kellene hozzá, de csak védőpanellal merném használni. 16.8V PCB néven lehet találni eBay-en, talán abból kettőt össze lehetne kötni.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47714
Kernel
nagyúr
Black-core
#47712
Kernel
nagyúr
válasz
Black-core
#47712
üzenetére
Ha ott van benne a védőelektronika, ami meggátolja, hogy a soros cellák feszültségegyensúlya eltolódjon valamelyik kárára, akkor elvileg lehetne rá tölteni.
Az előzőleg részletezett módokon, betartva az áram- és feszültségkorlátot.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47711
szabifotos
senior tag
Black-core
#47709
szabifotos
senior tag
válasz
Black-core
#47709
üzenetére
Én ILYENNEL töltöttem fel bontott laptop akksikból a cellákat. Közel 40db cellám van itthon. A töltő zölden jelzi ha kész a töltés. Bár én csak az "első" töltésre használtam, utána Nitecore I4-gyel töltögetem őket.
-
#47710
PHM
addikt
Black-core
#47709
PHM
addikt
válasz
Black-core
#47709
üzenetére
De, lehet velük valamit kezdeni.
A lítium akkucellák töltéséhez azonban muszáj lesz olyan töltőt
használni, ami kifejezetten arra való.
A telefon töltők is jók, de csak arra, hogy felrobbantsd velük a cellát.
Ezek ugyanis zömmel 5V-osak, míg egy lítium akku töltési
végfeszültsége 4,2V.
Egyszerű, 1 cellás töltőt már 500 Ft-ért kapni a kínai piacon.
Nem tudják azt az áramot, ami rájuk van írva, de használhatók.
Egy dolgot kell csupán ellenőrizni használatba vétel előtt,
mégpedig azt, hogy a kimenetük üresen se haladja meg a 4,2V-ot.Ma olyan bizonytalan vagyok... Vagy mégsem?
-
#47707
Kernel
nagyúr
Black-core
#47704
Kernel
nagyúr
válasz
Black-core
#47704
üzenetére
Önmagában a cellát 4,2 V-os Li-ion töltővel lehet tölteni, lehet kapni 18650 méretű cellához való töltőket is (18 x 65 mm).
Normál töltőáram 1,25 A:
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
#47705
PHM
addikt
Black-core
#47704
PHM
addikt
válasz
Black-core
#47704
üzenetére
Olyan akksi töltőt kell hozzájuk használni, ami tud lítium akkut tölteni.
Ezekből ma már rengeteg van, a választás ízlés és pénztárca dolga.Ma olyan bizonytalan vagyok... Vagy mégsem?
