    Sziasztok!

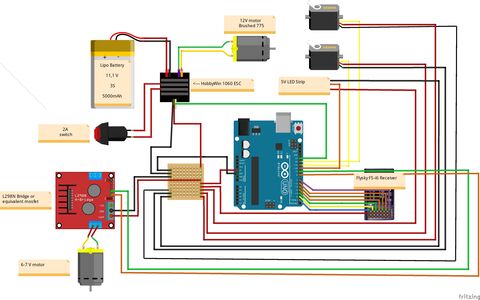

    Ez a kapcsolás jó szerintetek? Gondolok itt arra, hogy az 5V illetve GND-k jól vannak-e bekötve, nincs-e rövidzár, a kapcsoló jó helyen van-e, stb? Nem akarok még egy ESC-et elfüstölni :D

    Most vettem észre, hogy két hiba is van a képen: az ESC PWM nélküli pinoutra van kötve és a flysky vevő nem kap földet. Ezeket javítom...



    Nagyban KATT IDE!

    Ugye az elképzelés az, hogy a 11,1-es lipóról csak a 12V-os főmotor kapja meg a full feszültséget, BEC-en keresztül 5V-on táplálok meg minden mást. Lesz a kapcsolásban egy kisebb motor amit szintén 5V-on hajtok meg TB6612FNG-n keresztül. A képen még L298N van, ez ne tévesszen meg. Illetve remélem, hogy ez a kis 5V-os motor áramfelvételét elbírja ez a vezérlő. Ez a motor csak ritkán, és rövid ideig fog forogni. Lesz még egy 5V-os led szalag, 2 szervó és maga a távirányító vevője.

    Ez így működhet?
