Az ITX szabványt a VIA alkotta meg 2001-ben, mely eredetileg 21,5x19,1 cm volt, mára 17x17 cm-re redukálódott. Felhasználási területe igen széles, egyformán alkalmazzák otthoni felhasználók, mind nagy cégek különböző beágyazott rendszerekhez. Ipari területen különböző célokra felhasznált gépekhez szolgálnak alapul pl. CNC maró gépekhez, vagy ATM automatákhoz stb. A szabvány leírása a formfactors.org-on található meg. Amit érdemes kiemelni, hogy a mini-ITX kompatibilis az ATX és mATX szabványokkal - a csavarhelyek, a hátlapi panel és a bővítőkártya elhelyezése is megegyezik -, így egy mITX alaplap gond nélkül beszerelhető szabványos mATX és ATX házakba is.
Új hozzászólás Aktív témák
-
HookR
addikt
válasz
AxBattler
#28260
üzenetére
Ahogy látom, a keep-out zone és az alaplapi nyák hátsó széle között van ~43mm (plusz ~2mm körül kell lennie az alaplap és a ház hátfala között). A Big Shuriken egyik tengely mentén 20mm-t, másik tengely 15mm-t lóg ki belőle mindkét irányba. 15mm + 25mm az csak 40mm. Miből gondolod, hogy nem fér el?
-
HookR
addikt
Még egy észrevétel, aztán most már tényleg továbblépek.
Valószínűleg a hátulról nyíló, 3,5"-es HDD-k számára vízszintesen elhelyezett hot-swap rekesz miatt is meg kellene növelni a belmagasságot legalább 21cm-re, mert az LP VGA magassága ráadásul 65mm magas CPU-hűtőének felel meg, ami ugye 1cm-rel magasabb az eredetileg kigondolt 55mm-nél. És még az így megmaradt ~125mm is határeset egy komplett hot-swap rekesznek, amiben csak a HDD 102mm széles, a maradékba még be kell férnie a fiók és a rekesz szerkezetének. Ráhagyással. Vízszintesre forgatva meg kénytelen-kelletlen be kell vonni a tápot a HDD-k átszellőztetésébe.
-
HookR
addikt
válasz
Pista0001
#28253
üzenetére
"Mellette függőlegesen felülről nyíló hot swap rekeszek, szintén a hátlaphoz passzítva, mellettük szintén függőlegesen a 2 fix hely." ... "a hátoldal természetesen rácsozott lenne, hogy a meleg levegő kijusson, de a többi oldal és a tető mindenképp teli lenne a zaj miatt."
Ja igen, efelett átsiklottam: A hot-swap rekeszbe hosszanti tengely mentén szokás a HDD-t beletolni, hogy a végén a csatlakozók összekapcsolódjanak. A 3,5"-es HDD hosszabbik oldala 146mm (érdemes 150mm-rel számolni), amihez még minimum hozzájön a csatlakozókkal felvértezett nyák, ami a HDD-t fogadja (és akkor fogantyúkkal nem is számoltunk). Ha mindezt függőlegesen, felülről nyílóan kívánod elhelyezni, az olyan 160-170mm-t vesz el a belmagasságból, tehát a 125mm széles élére állított SFX táp alá hiába férne el ~55mm magas CPU-hűtő, ha ebből a hot-swap rekesz elvesz további 35-45mm-t. Következésképpen felülről nyíló módon csak 2,5"-es merevlemezeket (azok rövidebbek 46mm-rel) fogadó hot-swap rekesz fér el, viszont ez esetben egymás mellett akár két sorban is (mondjuk 2x 6db).
A másik lehetőség, hogy a 3,5"-es meghajtókra szabott rekeszt fektetve kell elhelyezni, hátulról nyíló módon. Ekkor viszont a szellőzést kell újragondolni.Még amikor a rugalmasnak és modulárisnak szánt v4-es szerkezettel kísérletezgettem, készült egy NAS-ra konfigurált változat. Nem annyira a hot-swap volt a fő csapásirány, mint inkább a térkihasználás.
Az úgy nézett ki, hogy 5db 3,5"-es HDD volt a Big Shuriken fölött, amit a hátlapon keresztül 1db 120/140mm-es venti hivatott átszellőztetni, valamint egy TFX táp a dupla slot-os LP VGA fölött. Egy további 3,5"-es HDD az előlap mögött alul (felül az 5db HDD kábelezésének kell némi hely), valamint 4db 2,5"-es még szanaszét a házban: 2db (szemből nézve) az alaplap mellett jobbra, 1db a HDD-keret és a jobb oldallemez között és 1db az előlap mögött, felül (utóbbi kettő nincs beszerkesztve a modellen). - [link] -
HookR
addikt
válasz
Pista0001
#28253
üzenetére
"elöl lehetne két darab 92-es venti egymás felett a táppal átellenes oldalon"
Függőlegesen a 2db 92mm-es venti azt jelenti, hogy szinte leér egészen az alaplap nyákjáig, ahol a mélységből az alaplap elvesz 170mm-t, a venti 25mm-t (illetve kell 2mm az alaplap és hátlap között a bővítőkártyák hátlapjának alja miatt), ami így elég passzentos. Ráadásul ezen az oldalon a mini-ITX lapok többségénél a memória található, ami így kitakarná az alsó venti jelentős keresztmetszetét. Persze lehet ennek megfelelően alaplapot választani és a házat mélységében is megnövelni 21cm-re, de én inkább 1db 120/140mm-es ventit javasolnék.(#28246) mormota50: Jól látom, a HDD rögzítésénél az ott a gumigyűrűk Big Mac-je ('emeletes')?
-
#28221
HookR
addikt
flashpointer
#28220
HookR
addikt
válasz
flashpointer
#28220
üzenetére
Első nem kimondottan Mini-ITX-es: NOX Coolbay Slim
A CiT Vision KS-A2-ről meg akad azért több kép is: [link]
-
HookR
addikt
válasz
ZetorGumi
#28207
üzenetére
- Jonsbo U2
- Lian Li PC-Q33(#28201) flashpointer: "Marad a 160 ojrós ncase m1 meg a gagyi spire 712 és ennyi a választék
"
Most nem nyálaztam át a teljes Mini-ITX ház albumomat, de például ezek is jók lehetnek:
- Cougar QBX / QBX Kaze
- CFI A0121BB / Nox Lanbx / Raidmax Troy (Tulajdonképpen a belső nem is olyan rossz felépítésű. Lehet érdemes köré saját burkolatot barkácsolni.)Amúgy a fektetett Silverstone házakba is elfér 3 slotnyi hűtővel felvértezett VGA:
- Silverstone FTZ01 / ML07 / RVZ01 -
HookR
addikt
válasz
ZetorGumi
#28193
üzenetére
"Olyan alaplap kellene nekem, ami..."
- Asus H97I-Plus
Vagy a Z97-esek, ha megérik számodra a felárat:
- ASRock Z97E-ITX.ac (Mugen 3 esetében házválasztásnál ügyelni kell rá, hogy ennél már túlságosan az alaplap szélére került a foglalat.)
- Asus Z97I-Plus
- Asus Maximus VI Impact
- Asus Maximus VII Impact
- MSI Z97I Gaming ACK -
HookR
addikt
válasz
Archttila
#28151
üzenetére
A hátlapi takarólemez nálam is nyomja előre az alaplapot, ellen kell tartani a csavarok meghúzása előtt.
Az élén körbe ilyen kis félgömb dudorok találhatóak a takarólemezen, amik a ház hátlapjába hivatottak belekapaszkodni hátulról, miután átbújtak a nyíláson, csakhogy olyan 1mm körüli lemezvastagsághoz vannak méretezve, míg nálam a v1.2-nél az ott 3mm. Mivel megakadnak félúton, összenyomják a takarólemezt, ami kidomborodik az alaplap felé, előrenyomva azt.Normálisnak mondható, mert a házaknál jellemzően nem terveznek be plusz 2-3mm távolságot az alaplapnak, elvégre nem jellemző az Asus-féle különcködés a 'Q-Shield'-del.
-
HookR
addikt
"Lábakkal együtt 22x22.5x12.2 cm-es"
Akkor ha jól számolom (2x 2mm oldallemez, 50mm CPU-hűtő, 20mm a CPU tetejétől az alaplapi tálca túloldaláig, 30mm HDD-nek....), van egy bő ~1,5cm a HDD és az oldallemez között?Ja, hogy az L-profilokat összekötő L-alakú lemezek miatt tetted olyan távol az alaplapi tálcát. Jól van, leesett...
-
#27978
HookR
addikt
viperabácsi
#27976
HookR
addikt
válasz
viperabácsi
#27976
üzenetére
Nem tudok róla.
(#27977) tomic: "Arra gondoltam,hogy helytakarékosság szempontjából esetleg a monitoromat fektetett helyzetben akár rá is tudnám tenni.Dell 2410. Elég széles a talpa..."
...ahhoz, hogy kitakarja a ház tetején a szellőzőnyílást."Tudsz esetleg még nekem ajánlani ilyen stílusú házat?"
- AZZA Z (CSAZ-103)
- Lian Li PC-O5
- Lian Li PC-Q19
- Silverstone FTZ01 / ML07 / RVZ01 -
HookR
addikt
"Nézegetem a házat de nem igazán értem,hogy tudok egy vga-t bele tenni a lapba."
Az alaplapba megy egy 'kiemelő kártya' (riser card) és abba megy bele a VGA fektetve - [kép]"A proci hűtő mérete is aggaszt egy picit. Mert ha a gyári kis turbina hangos akkor azt bizony cserélni szeretném. Oda mi fér el szerintetek?"
A gyári specifikáció szerint 56mm magas CPU-hűtő fér el benne. Erről a listáról ki tudod választani a szimpatikusat - [link]
Hamarosan gianni85-nek is lesz ilyen háza, ő Thermalright AXP-100-at szán bele (58mm magas). Javaslom várd meg, hogy mik lesznek a tapasztalatai! Ez ugye 2mm-rel magasabb, mint amit a ház hivatalosan fogad, de van lehetőség trükközni:
- A gyári, lencse fejű csavarok lecserélése a ventilátoron, amivel lehet nyerni 2-3mm-t - [kép]
- A ház porszűrőjének kiszedése, amivel szintén lehet nyerni 2-3mm-t - [kép] -
HookR
addikt
-
HookR
addikt
válasz
AusWolf
#27961
üzenetére
"...a felső 12 centis helyet pedig nálam elfoglalná egy merevlemez."
Több 3,5"-es HDD-t is szánsz bele? Mert egynek van hely a táp és az ODD között is."A Thermalright hűtők is jónak tűnnek, csak félek tőle, hogy egy ekkora dög belógna a PCI-E sín főlé."
Olyan aszimmetrikus hűtőket ajánlottam, melyekkel nincs gond az MSI B85I Gaming-en. Ezen a lapon eleve vagy ~8-9mm-rel távolabb van a CPU-foglalat, mint az igazán közeliek esetében, úgyhogy a 'CPU közeli PCI-E sínnel is kompatibilis hűtők' listából kb. mind jó rá.
- MSI Z87I vs. Thermalright AXP-200 - [kép] (Z87I-n és B85I-n ugyanott van a CPU foglalat)
- A Thermalright True Spirit 120i pedig hozzá képest 3,5mm-rel lóg közelebb a VGA-hoz (47,5mm vs. 51mm -> proci közepétől a keep-out zone széléig), de mint láthatod, az is lazán elfér.(#27962) >Deego..: A ház marad?
-
HookR
addikt
válasz
AusWolf
#27955
üzenetére
Ha ragaszkodsz a Coolermaster Elite 130-hoz, akkor hűtőnek a Thermalright AXP-100 Muscle-t mondanám (Még inkább az AXP-200 Muscle-t, vagy a Raijintek Pallas-t, csak azok sajnos nem férnek el a táp alatt.). Amúgy itt találsz egy listát a szóba jöhető hűtőkről.
A helyedben inkább olyan házat választanék, amiben a táp nem a processzorhűtő fölött van. Például:
- Antec ISK-600
- Enermax Minimo.Q / Raidmax Element / Sharkoon QB One / Sharkoon Shark Zone C10 / Xigmatek Eris / Xigmatek Octans (Ugyanaz a belső, eltérő burkolattal)
- Fractal Design Node 304 (Ha fontos a megjelenés: szálcsiszolt alu előlap)
- Silverstone SG08-Lite (A 'Lite' a táp nélküli verzió)
- Spire PowerCube 712Hozzá hűtőnek pedig a Thermalright True Spirit 120i-t. (Mondjuk az SG08-ba 'topflow' hűtő illik, abba mehet az AXP-200 Muscle / Pallas)
-
-
HookR
addikt
válasz
>Deego..
#27848
üzenetére
Párhuzamosan gond nélkül elfér, így bizonyára a merőleges elhelyezésre vagy kíváncsi. Ha jól látom ventilátor nélkül 104mm a Phantakes PH-TC14S hosszúsága és szimmetrikus, azaz 4,5mm-rel lóg ki az alaplapon bejelölt keep-out zone-ból. Normálisan biztosan nem fér el.
Halovány esélyt látok ugyan rá: ha a hűtő rögzítése enged ~1mm-t, hogy a VGA-tól távolabb told, illetve a VGA-t is tudod valamennyire a CPU-hűtőtől távolabb feszegetve rögzíteni (lehet magát az alaplapot is ennek megfelelően kell a rögzítőfurat széléhez igazítva rögzíteni). És esetleg valami vékony műanyag lapra is szükség lehet, amit a VGA nyákja és a CPU-hűtő közé kell majd helyezni, hogy ne dörgölőzzenek egymáshoz.Vagy ha más nem, értékes mm-eket nyerhetsz az alaplapra előzetesen felhelyezett 2db rögzítőlemez furatainak ellipszis szerű kiszélesítésével a megfelelő irányba.
-
HookR
addikt
Lian Li PC-O5SX / PC-Q20 / PC-Q21 / PC-Q17WX képek - mobile01.com
-
HookR
addikt
válasz
#16939776
#27844
üzenetére
Szerintem az alaplap élére elhelyezett PCI-E foglalatot eredendően a DIY AinO, illetve a Steam Machine-féle gépekhez ötlötték ki, hogy egy oldalon legyen a VGA hűtője az alaplapéval.
Főleg az előbbit várom tárt karokkal. Olyan monitorokat vizionálok, melyek hátlapi burkolata és belső kialakítása már eleve lehetővé teszi a mini-ITX alaplapok, fektetett VGA-k és a megfelelő tápegység fogadását, vagy amihez az alapértelmezett lapos hátlapot lehet opcionálisan utólag lecserélni vastagabbra, de ugyanúgy eleve fel van készítve az alkatrészek elhelyezésére. Hozzá rövid DVI / HDMI / DP átkötőkábel a diszkrétebb kábeldzsungel érdekében. -
HookR
addikt
válasz
AxBattler
#27838
üzenetére
Szerintem csak elírás.
==================================
Lian Li PC-Q20 és PC-Q21 további képek - cowcotland.com / clubic.com
==================================
-
HookR
addikt
Lehet mégis komolyan gondolják a gyártók a fektetett PCI-E foglalatot?
ECS H81M SI01 - [kép1] / [kép2] / [kép3] / [kép4]
=========================================
Lian Li PC-Q10 - [kép1] / [kép2] / [kép3]
=========================================
Lian Li PC-Q20 - [kép1] / [kép2] / [kép3] / [kép4]
=========================================
Lian Li PC-Q21 - [kép1] / [kép2]
=========================================
Raidmax - gyanús, hogy ez is valami mini-ITX kuckó - [kép]
=========================================
-
#27826
HookR
addikt
flashpointer
#27824
HookR
addikt
válasz
flashpointer
#27824
üzenetére
A második linken is van egy.
-
HookR
addikt
válasz
patomi
#27820
üzenetére
Igen, arra.
Asus B85M-VIEW PAKER - expreview.com / 5ichecker.com / twitter.com
Nem tudom mennyire fog elterjedni a koncepció, mindenesetre van benne ráció. Persze azt is érdemes megemlíteni, hogy ez egyelőre nagyobb, mint a mini-ITX formátum.
-
HookR
addikt
Gigabyte GA-Z170N-WIFI - [kép] (mydrivers.com)
============================================
ECS Z170IU-C43 - bit-tech.net
Ugyanitt további képek a nevesincs és Deepcool Nephrite, valamint a IN WIN Chopin BQ696 házakról.============================================
ASRock Fatal1ty Z170 Gaming-ITX-AC kép a hátoldaláról is - [kép] ([link])
============================================
Deepcool Tristellar mod - [kép] ([link])
============================================
-
HookR
addikt
Casepro SFF6 hivatalos oldal - [link]
Fellelhető még NODE6, illetve CK52 neveken. Érthető az identitászavar, elvégre így ránézésre a Fractal Design Array és Node 304 szerelemgyereke, némi Lian Li beütéssel.
===========================================
Lian Li PC-Q17WX - cowcotland.com
Végre újabb Lian Li kuckó, amiben a táp nincs a léghűtő útjában.===========================================
EVGA Z170 Stinger - tomshardware.com / pcgameshardware.de
===========================================
Deepcool Nephrite és egy még nevesincs házikó - prohardver.hu / cowcotland.com
===========================================
-
HookR
addikt
válasz
AxBattler
#27787
üzenetére
A formalitás kedvéért:
=======================================
Fractal Design Core 500 hivatalos oldal - [link]
=======================================
- Fractal Design Node 202 hivatalos oldal - [link]
- Fractal Design Node 202 + Integra SFX 450W PSU hivatalos oldal - [link]
=======================================
IN WIN Chopin BQ696 - mobile01.com (Utolsó 5 kép)
=======================================
Phanteks Enthoo Evolv ITX immáron fehérben is - [link]
=======================================
Silverstone RVZ02 újabb kép - techpowerup.com
=======================================
-
HookR
addikt
Fractal Design Core 500 - tweaktown.com / ixbt.com / tomshardware.com*
* (+ Node 202 és Integra SFX 450W)
============================================
Fractal Design Node 202 és Fractal Design Integra SFX 450W 80 Plus Bronze PSU - tweaktown.com (1) / tweaktown.com (2)
============================================
Xigmatek Nebula további színekben - tweaktown.com
Ha valakit eddig a komor fekete színvilág tartott volna vissza a vásárlástól, akkor örömmel jelenthetem, hogy immár van rózsaszínben is.
============================================
Silverstone ML08 - computerbase.de / tomshardware.com
A tavalyi Computex-en még egy másik burkolatú változatot illettek ML08-as típusjelzéssel.
============================================
-
HookR
addikt
ASRock Fatal1ty Z170 Gaming-ITX/AC - computerbase.de
- Socket LGA1151
- USB 3.1 Type-C és Type-A csatlakozó a hátoldalon.
- A kettőből az egyik HDMI 2.0-s csatlakozó a hátoldalon. -
HookR
addikt
válasz
gianni85
#27689
üzenetére
"Egyedüli negatívum h a cpu foglalat elég béna helyen van, így komolyabb hűtéshez AIO vagy épített víz kell."
Ezt a kérdéskört már többször érintettük a topikban. Bár valóban nem nagy a választék, azért akad elegendő. Az MSI Z87I AC-n például elférnek az alábbi nagyobb léghűtők (a teljesség igénye nélkül):
- Thermalright True Spirit 120i
- Thermalright HR-02 *
- Thermalright HR-22 *
- Zalman FX70 ** Ezek csak úgy, hogy a hosszabbik oldaluk párhuzamos a VGA-val.
======================================
(#27696) tthom: A második linken nem írnak felületkezelésről. Érdemes rákérdezni.
======================================
-
HookR
addikt
Ha zavar a Prodigy hajlékony fogantyúja, ugyanaz a belső szerkezet kapható Colossus- és Phenom mini-ITX néven, más burkolattal. Illetve hasonló behemót még a...
- Corsair Obsidian 250D
- Jonsbo W1 (alias Cooltek)
- Lian Li PC-Q36
- Phanteks Enthoo Evolv ITX
...is.A Thermaltake Core V1 egy jól átszellőztethető köztes méret a két csoport között.
Ezeket is érdemes meglesni (a táp nem az alaplap fölött van, így nagyobb léghűtő is elfér bennük):
- Antec ISK-600
- Enermax Minimo.Q / Raidmax Element / Sharkoon QB One / Sharkoon Shark Zone C10 / Xigmatek Eris / Xigmatek Octans
- Fractal Design Node 304
- Silverstone SG08-Lite
- Spire PowerCube 712Itt találsz közvetlen linkeket hozzájuk: (Thin) Mini-ITX házak listája
=========================================
(#27675) tthom: Ezeket találtam hirtelen: [link_1], [link_2]
=========================================
-
HookR
addikt
Cryorig C7 - cryorig.com
- 47 mm magas (és vélhetően nem nagyobb 95 x 95 mm-nél) -
HookR
addikt
Scythe Kodati Rev. B hivatalos oldal - [link]
- Socket AM1 kompatibilis
===============================================
DeepCool HTPC-200 hivatalos oldal - [link]
===============================================
(#27605) Pista0001: Ebay-en még akad Ninja Mini.
Az olyan behemótok mellet, mint:
- Silverstone Heligon HE02
- Thermalright HR-22
- Deepcool Lucifer v2érdemes megemlékezni a kifejezetten passzív hűtésre termett modellekről is:
- NoFan CR-95
- Zalman FX100
- Zalman FX70===============================================
-
#27604
HookR
addikt
Andrew.f79
#27602
HookR
addikt
válasz
Andrew.f79
#27602
üzenetére
Hogy szélesedjen a látóköröd: #18991
-
#27599
HookR
addikt
Andrew.f79
#27598
HookR
addikt
válasz
Andrew.f79
#27598
üzenetére
"kérdés hogy van-e 160 mm belső magasság"
Nincs. CPU-hűtőnek 61mm szerepel az adatlapon, ehhez hozzáadod az ATX táp 86mm-ét az 147mm. Onnan a ház tetejéig még van egy kicsi, ezért nyugodtan számolhatsz 150mm-rel. -
HookR
addikt
válasz
Goose-T
#27585
üzenetére
Azt nem tudom, hogy a valóság és a gyári specifikáció mennyire van összhangban, mindenesetre rossznak nem mondanám: tech-critter.com
Mondjuk tény, hogy a Bitfenix Spectre Pro 120-nál egyértelműen vannak jobb 120x25mm-es ventik, ez nem vitás. Ám 15mm vastag létére a Prolimatech USV 12 határozottan kellemes csalódás. Ha valamiért mégsem férne be 25mm vastag venti (pl. NoiseBlocker eLoop B12-PS), akkor pótmegoldásnak, jobb híján valószínűleg ezt választanám. Ugyanígy CPU-hűtőre Thermalright TY-147A, vagy NB eLoop B12-PS helyett vékonyabbnak nálam a Prolimatech USV 14 lenne esélyes. Persze, ha tudsz olyan tesztről, ami más megvilágításba helyezi a kérdést, arra nyitott vagyok.(#27586) daveh: Ha tudsz várni 8-10 hónapot, akkor tudok ajánlani egy Gigabyte H55N-USB3-at.
-
HookR
addikt
válasz
Goose-T
#27578
üzenetére
Sajnos 5mm nyereség még nem lenne elegendő a vastagabb bordával felvértezett VGA-khoz. Tartalék megoldásnak a Prolimatech Ultra Sleek Vortex 12 van talonban. A lapátok számának növelése hatékonyan kompenzálja a vékonyabb kialakítást. Összehasonlításul:
Deepcool GS120 / Prolimatech USV 12
- Méret: 120 x 120 x 20 / 120 x 120 x 15 mm
- Maximum légszállítás: 61,93 / 56 CFM
- Fordulatszám: 900 - 1800 / PWM 400 - 1300 RPM
- Zajszint: 18,2 ~ 32,4 / 7 ~ 17 dBAPersze cserébe valamivel több, mint dupla annyiba kerül.
-
HookR
addikt
válasz
AxBattler
#27568
üzenetére
"Mire kell a GTX 750 Ti?"
Egyelőre elvagyok a HD7750-nel, így nem is annyira valós igény, mintsem a lehetőségek felmérése a majdan 'esedékes' (talán év elején) gépfejlesztés kapcsán. Onnan közelítem a kérdést, hogy hiába tervezek az ITX-Box v7-be alulra 120x25mm-es ventilátort csatasorba állítani, ha nincs olyan LP VGA+hűtő kombináció, ami elférne a maradék helyen. Látván, hogy már akár GTX750 Ti LP-ből is van megfelelő, megnyugodtam. Nem indokolt az eddig bevált tervezési iránytól eltérni.
Mire ténylegesen szükséges lesz az upgrade, addigra remélhetőleg AMD is gurít valami értékelhetőt. Legyen miből választani. -
HookR
addikt
válasz
Mercutio_
#27564
üzenetére
"Kérdés mikor és mennyiért jut el hozzánk?"
Ha egyáltalán... elvégre már fél éve piacon van. Legrosszabb esetben külföldről kell rendelni. Esetleg igény esetén, kérésre hátha berendeli valamelyik kereskedés."Nemrég néztem a Giga verziót és meglepőve olvastam, hogy LP kártyához képest elég méretes darab
"
Ha a 121mm-en akadt meg a szemed, az a teljes magas hátlapi lemez magassága (az alacsony profilú meg 80mm). És ahogy a képeket nézem, a 175mm pedig a kártya teljes hossza a hátlapi takarólemez lehajló részével együtt, és nem pedig a nyák hossza, mert egyértelműen rövidebb, mint a HIS HD7750-em, aminek a nyákhossza ~168mm.
Vagy mire gondolsz? -
HookR
addikt
válasz
#16939776
#27550
üzenetére
"kb.: 27mm-re van a gpu közepe a csatlakozótól és az 54*54-es felfogatás sem stimmel"
Önmagában az eltérő rögzítőfuratok még nem jelentenek problémát. Ha elfér, fúrok újat."kiemelkedés van a hőcsövek alatt, nem sík a gpu-val érintkező rész"
Az valószínűsíthető, hogy az előre felhordott hővezető pasztázás miatt van rajta a műanyag borítás, de hogy alatta a borda is kitüremkedik-e, vagy sem, az számomra nem egyértelmű.Tény, hogy egyszerre több buktatón is felül kellene kerekedni. Az sem szerencsés, hogy a referencia kialakítású 750Ti LP-k rögzítőfuratai meglehetősen lapos téglalap sarkain helyezkednek el, így arra is kell figyelni, hogy a kiszemelt hűtőn hány hőcső van, azok elférnek-e a rögzítőfuratok között, valamint megfelelő irányba néznek-e. A kiszemelt DIY VGA hűtő sajnos több szempontból is problémás, ami nagy kár, mert szólnak mellette is érvek:
- Kellően lapos, hogy 25mm magas venti is aláférjen.
- A lamellák elnyúlnának a ház eleje felé kellő távolságra, hogy a nagyobbik hányaduk a 120mm-es venti felé essen.Az eddig felleltek közül a referencia 750Ti LP-kkel kizárásos alapon az Alpenföhn Klara tűnik életképes megoldásnak, de az egyrészt relatíve vastag, másrészt az ITX-Box v7-ben a 120mm-es venti nem fedné le kellő mértékben.
Mondjuk annyira nem sürgős a fejlesztés és a 750Ti LP-hez sem ragaszkodom feltétlenül. Bízom benne, hogy hamarosan az AMD is előrukkol új, erősebb szériával, amihez találok passzoló hőcsöves hűtőt.
(#27556) AxBattler: AXP-100-at, mert több alkatrésszel kompatibilis (rakhatod PCI-E közeli CPU foglalatra is).
-
HookR
addikt
Mondjuk most, hogy így meglestem a pontos méreteit, azt kell mondjam igencsak határeset. A rövidebbik oldal széle a proci középvonalától 51mm-re található. Az alaplapon a 'keep-out zone' 95x95mm-es (Amit általában részben, vagy egészben felfestenek a proci körül. Ha más nem, a furatok körüli 45 fokos vonalak találkozásából lehet tudni hol a széle.), azaz a széle a proci középvonalától 47,5mm. Onnan a True Spirit 120i még 3,5mm-re elnyúlik a VGA felé, így bár a lamellák éppen csak el fognak férni, a venti rögzítésére szolgáló hajtogatott drót már jó eséllyel nem. Vélhetően rögtönöznöd kell.
Mindenesetre a csavarok meghúzása előtt a hűtő rögzítőkeretét, amennyire az alaplapi furatok engedik, igyekezz a PCI-E foglalattól távolabb tolni.(#27513) flashpointer: Mostanában én is ilyen irányban kutakodom, esetleg ezeket lesd meg, hátha közelítenek az elképzelésedhez:
- Alpenföhn Heidi 1 és 2
- Alpenföhn Klara
- ARCTIC Mono PLUS
- Coolink GFXChilla
- Deepcool V300 és V400
- PC Cooler Black Sea 2 K100
- PC Cooler Caribbean K120
- PC Cooler Caribbean K120E
- Scythe Musashi
- Thermalright Shaman
- Titan TTC-CSC88TZ
- VGA Cooler DIY 4 - [link]Némelyik már nagyon nem mai, vagy netán erre felé egzotikus darab, de hátha...
Szóval hasonló a dilemmám nekem is: ITX-Box v7-be alulra a 25mm vastag ventilátort preferálnám, ám elnézve a LP 750Ti-k 2 slot-os bordáit, igen kicsi rá az esély, hogy a HIS HD7750 leváltására majdan kiszemelt LP kártya bordája elférjen. Ráadásul nem elég laposabb kivitelű, hőcsöves VGA hűtőnek lennie, mert LP VGA-knál a nyákon a GPU-tól 'felfelé' nem igazán nyúlhat, csak lefelé, ami jelen esetben az alaplap nyákján túl a HDD alá való türemkedést jelent és azt is megszabott méretbeli kötöttségekkel. Egyelőre a fenti felsorolásból az utolsóval szemezek, de gyanús, hogy a hőcsövei nem fognak elférni a nyákból jobban kitüremkedő alkatrészektől.
-
HookR
addikt
Itt megtalálod a furatközéppontok távolságát egy helyen: [link]
Na ja, az árnyékos sarokban kicsit talán nagyvonalúan mértem. Ám a mélységbeli eltérések miatt az alaplap élét tovább kell picit vetíteni a hátlapra. Egyezzünk ki 132px-ben.
Az 55mm-hez olyan 146px kellene.(#27477) jim bcs: Be is rakom a házak listájába.
Növelni kell a vastagságon? Megoldva: [link]
-
HookR
addikt
A linkelt képen le is mérheted. Referenciának ott a hátlapi kivezetések ismétlődésének távolsága (20,32mm), ami 54 pixel. Ugyanazon a hátfalon a váz belső oldala és az alaplap közti távolság 135px, azaz ~50,8mm. Még ha +/- 2mm-t is hagyunk rá a pixelgrafikus kép és a perspektivikus torzítás okán, az 55mm akkor sem fér bele. És akkor még nem említettük a műanyag bigyulát, amibe az oldallap hivatott rögzülni, amin vélhetően fennakadna az alaplap.
-
#27455
HookR
addikt
flashpointer
#27451
HookR
addikt
válasz
flashpointer
#27451
üzenetére
Utánaolvasgattam, igencsak ambiciózus, figyelemreméltó és egyben komoly projekt. Egyedileg gyártatott CPU- és GPU blokk, PCI-E riser (alaplaptól független tápellátással), radiátor, tartály és persze a ház. Le a kalappal.
Amúgy tervezi barebone-ként árusítani, ha valakit érdekel.(#27453) flashpointer: Gyanítom, hogy burny külső téglára gondolt. Amiből amúgy kettő darab egyidejű használata is tervben van. Az egyik 12V-os, a másik 19V-os (a HDPLEX 250W időközben szanálásra került).
-
HookR
addikt
válasz
Archttila
#27432
üzenetére
Bár a H75-ről nem találtam ilyen méretezett ábrát, de gyanús, hogy az Enermax sem lóg lejjebb... sőt: [kép]
(#27449) flashpointer: Cougar QBX. Akkor már esetleg az EVGA Hadron Hydro-t is érdemes megemlíteni (mondjuk ez lehet, hogy a saját, gyári radiátorához van méretezve).
(#27441) Pista0001: Most lám csak milyen 'ízes' mondat lapul az aláírásodban.
(Ja igen, ez az az ominózus mondat a Mátrixból... ) -
HookR
addikt
válasz
Archttila
#27432
üzenetére
Önmagában a radiátor külső méretéből még nem következik egyértelműen, hogy nyomni fogja a VGA-t (legalábbis feltételezem, hogy felfele még van hely neki). A kérdés inkább az, hogy a rögzített pozícióhoz mérten milyen messze van a radiátor vége egyik, s másik esetben?
-
HookR
addikt
válasz
AxBattler
#27388
üzenetére
A 2db 80mm-es venti a VGA-t hivatott hűteni (dual slot-os mellett 80x15mm-es fér el), így elvileg egy megfelelő bordával ellátott példány esetén rájuk lehet bízni a VGA szellőztetésének szerepét annak gyárija helyett. Vagy csak a dual slot-os VGA hűtőjét használod, ami így szabadon szellőzhet az oldalsó nyílásokon keresztül. Ha maradt volna a régi elrendezés, de dual slot-os VGA hellyel, akkor a táp akadályozta volna a VGA szellőzését.
Az viszont igaz, hogyha így most az alaplap és CPU hűtésére be is teszel egy 120mm-es ventit felülre, a levegő sokkal korlátozottabb úton távozhat, de ezen lehet javítani az alaplap hátlapi takarólemezének elhagyásával (meglehet a gyári képen sem véletlenül van így ). Ha a 120-as venti helyett ODD-t, vagy HDD-t raksz a CPU fölé, akkor csak ennek megfelelően alacsony hőtermelésűek jöhetnek szóba. 3,5"-es HDD-t én amúgy is az SFX táp helyére biggyesztenék (pico vagy paneltáppal pótolva), akár 2db-t, amiről le lehet szívni a meleget a táp nyílásán keresztül 80 v. 92mm-es venitvel, ami egyúttal a CPU körüli rész szellőzését is segítené. Ekkor a meghajtókeret ugyan kiesik, ám 2,5"-es HDD-nek még marad hely mellettük állítva, SSD-nek meg mehet mSATA-s, vagy M.2-es változat. -
#27381
HookR
addikt
Chesterfield
#27380
HookR
addikt
válasz
Chesterfield
#27380
üzenetére
Ezeket találtam hirtelen, amik jók lehetnek:
- Be Quiet! Shadow Rock TopFlow SR1
- Noctua NH-C14 (Felülről, csavarhúzóval rögzíthető)
- Phanteks PH-TC14CS (Felülről, kézzel rögzíthető)
- Silverstone NT06-Pro (Felülről, csavarhúzóval rögzíthető)Hogy melyik mennyire halk, azt nem tudom. Olvasgass róluk teszteket!
-
HookR
addikt
Deepcool Tristellar hivatalos oldal - [link]
=============================================
Lian Li PC-O5 hivatalos oldal - [link]
=============================================
Lian Li PC-O5S hivatalos oldal - [link]
=============================================
Lian Li PC-Q02 Lite - akiba-pc / armygroup.com.tw
=============================================
(#27378) Chesterfield: Milyen magas lehet? Milyen alaplapra? Van-e VGA, aminek el kell mellette férnie?
-
HookR
addikt
Bár az MSI B85I-nél a CPU-foglalat már nem olyan szorosan, de még közel van a PCI-E foglalathoz, ezért toronyhűtőből is olyan kell, ami vagy szimmetrikus, de nem szélesebb kb. 110mm-nél, vagy aszimmetrikus, mint például:
- Thermalright True Spirit 120i (Szerintem válaszd ezt.)
- Thermalright HR-02 (Mivel ez 90 fokkal elforgatva tudod felhelyezni, a venti is oldalról tudja majd átszellőztetni)(#27318) szacsee: Ha nyugodtan akarsz aludni, akkor vedd hazai boltból garanciával (Tudtommal csak itt árulják: [link]). Hogy érdemes-e használtan, azt mindenkinek magának kell mérlegelnie. Az olcsóbb alternatívákkal pedig nincs elegendő tapasztalat, ezért azt is saját felelősségre.
-
HookR
addikt
válasz
szacsee
#27310
üzenetére
2 éve használok PicoPSU-160-XT-t (kvázi non-stop), még soha nem halottam ciripelni.
Két dolog hallatja magát, amin lehetne javítani, a 3,5"-es WD RED és a Thermalright TY-147, ami le van szabályozva ~500 RPM-re (gyári tartomány: 900-1300 RPM) és így van egy ilyen nagyon enyhe 'kerepelés'-szerű hangja, ha közel hajol az ember.
A HDD-t vagy száműzd teljesen, vagy legyen valami csendesebb 2,5"-es (ha mindenképp kell 3,5"-es, akkor azt X idő elteltével le lehet állíttatni az oprendszerrel). Ventiből jelen esetben szerintem fontosabb szempont az alacsonyról induló fordulatszám tartomány, minthogy 120 vagy 140mm-es. Pl:
- Noctua NF-P12 PWM (300-1300 RPM)
- Noiseblocker eLoop B12-PS (400-1500 RPM) -
HookR
addikt
válasz
#16939776
#27230
üzenetére
Alaplapcsere esetén az Asus H97I-Plus lett volna a legolcsóbb M.2-es, de inkább megvárom a következő generációt, hátha lesz középkategóriás deszkákban is M.2-es slot, komolyabbra nem igazán van szükségem.
Végül is egy I5-760-as ugrott be az I3-530 helyére.
Egyelőre úgy tűnik, a Scythe Kozuti + Thermalright TY-147 páros a 95W TDP-s procival sem vall kudarcot. Lynx alatt 4 perc alatt 71/81 °C-ig (proci/mag) kúszott fel a hőmérséklet. Idővel egy-két fokkal még biztos menne feljebb, de emiatt nem aggódom.
-
HookR
addikt
Helyesbítek, már eleve a szóban forgó táp Molex csatija is kilóg a táp burkolatának síkjából, ami ránézésre hozzáad még ~5mm-t, tehát a burkolathoz képest összesen máris ~1,5cm-t kell hozzáadni, mire elkezdheted meghajlítani a kábelt.
(#27221) ceaser: Igen, a nagyobb venti és így a mérsékeltebb zajszint lehetősége. Aztán hogy sikerült-e élni vele, az a konkrét modelltől függ.
-
-
HookR
addikt
2x2GB Kingston HyperX Blu-t cserélnék 2x4GB HyperX Black-re, ám úgy tűnik, hogy az I3-530 memóriavezérlője nem rajong érte.
Szerettem volna még egy évet várni a gépfejlesztéssel alacsonyabb árfekvésű M.2 foglalattal felvértezett mini-ITX lapok elterjedésének reményében, de így erősen megfontolandó, hogy előrehozzam a dolgot.Amennyire látom ezek a lehetőségek:
(1) Memóriát próbálok másikat szerezni, de annál sincs semmi garancia, hogy menni fog az I3-530-cal.
(2) Kicserélem a Clarkdale magos procit Lynnfield-re (pl. I5-760), hátha kevésbé háklis a memóriavezérlője.
(3) Lecserélem az alaplapot+procit valami egészséges ár/érték arányú újabb vasra. Ebben az esetben mit ajánlanátok?Szempontok:
(1) Nem véletlenül esett a választás a HyperX Black-re. Paramétereiben, magasságában és fekete színvilágában is megfelel az elképzeléseimnek a leendő konfigba, így ezt jó lenne megtartani.
(2) Ez a 4 magos I5-760 teljesítményben hogyan viszonyul az újabb, LGA1150 foglalatos 2 magos Pentiumokhoz, 2 mag+HT-s I3-akhoz?
(3) M.2 foglalatot szerettem volna, de lehet kénytelen leszek kompromisszumként mSATA-val beérni. Fontos még az USB3 kivezetésének lehetősége, legalább 4db SATA csatlakozó és a fekete nyák.Mik a meglátásaitok?
-
HookR
addikt
válasz
somasz
#27031
üzenetére
Ha lehetne őket kapni, akkor:
- Jonsbo V7S
- Lian Li PC-Q07N ([kép1], [kép2])Így viszont marad:
- Lian Li PC-Q33 (A 3-ból gyárilag csak 1, az előlap mögötti gumigyűrűs rögzítésű. A másik kettőhöz készíteni kell gumigyűrűs rögzítéshez való HDD keretet.)1db 3,5"-es meghajtó esetén:
- Cooltek U2 (alias Jonsbo U2)
- Cooltek UMX1 Plus (alias Jonsbo UMX1 Plus)
- Lian Li PC-Q19
- Silverstone SG08-Lite -
HookR
addikt
Ez a Prolimatech és Noctua amennyire tudom, prototípus maradt. Ez meg csak amolyan érdekesség: ID-Cooling IS-M.
Ha megfelel a Noctua-féle kialakítás, akkor érdemes elgondolkozni ezekhez hasonló hűtőkön:
- Noctua NH-L9x65

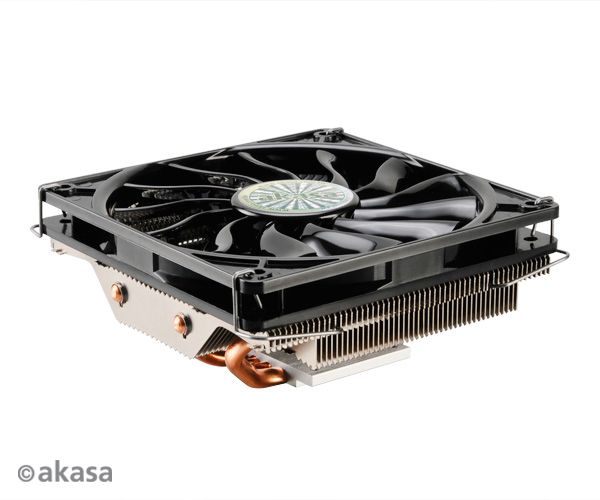

- Akasa AK-385
- Akasa AK-CC9101BP01 -
HookR
addikt
válasz
Pista0001
#26971
üzenetére
Ez esetben az alsó venti max 15mm magas lehetne és a 3,5"-es HDD-k épp csak elférnének a plafonig, minimális távolsággal (3-4mm) a szomszédos felületek (venti-HDD-HDD-plafon) között. A gumigyűrűs csavar is picit túllóg a HDD szélén, ezért a kulcslyukas kialakítás érdekében vízszintesen el kellene tolni őket egymástól, hogy a szomszédos merevlemezek csavarjai ne essenek ugyanarra a függőleges vonalra. Az alaplapi tálca is csak a csavaroknál érhetne fel a ház tetejéig, közötte kivágások kellenének, hogy a meleg levegőnek legyen hol a felső perforáción keresztül kiszellőzni. Ráadásul amennyire necces lenne a függőleges tengely mentén, annyira pazarló hosszanti irányban (2,5"-es meghajtókkal sem lehetne kitölteni a holt teret a kábelezés miatt).
-
HookR
addikt
válasz
Pista0001
#26856
üzenetére
"belsőleg a merevlemezek szanaszét szórása nem tetszik csak. a két 3,5-est tenném az alaplap tálca hátoldalára, a 2,5-eseket keresztben az előlap mögé."
Megvizsgáltam a lehetőségét: Amennyivel egyszerűsítené az alaplapi tálca vonalvezetését, annyival bonyolítaná a Mini-Fit Junior csatlakozó környékét. Talán a legfőbb ellenérv, hogy csupán az egyik 3,5"-es merevlemez maradna a 120mm-es ventilátor fölötti közvetlen légáramban.
Eredendően tetszene az elgondolás, mert úgy a jobb oldallapra (és esetleg az alaplapi tálcára is) belülről 2mm-es, öntapadós, bitumenes lemezt) ragasztva képezhető lenne egy a 3,5"-es HDD hangját valamelyest csillapító, az átszellőzésben mégsem gátolt térrész. Csakhogy a bitumenes lemeznek a mostani elrendezéssel sincs akadálya és így mégiscsak mindkét 3,5"-es meghajtót közvetlenül érheti a ventilátor szele. Azt, hogy az előlap mögé rögzített példány kívül esne a hangcsillapított szendvicsen, ellensúlyozhatja a használaton kívüli leállítás lehetősége x perc után.
Amennyire látom, hasonló arányban lehet pro és kontra érveket felsorakoztatni a két elrendezés között. Számomra nem egyértelmű melyik a jobb. -
HookR
addikt
A listát szemezgessétek kedvetekre!
(#26941) AxBattler: "Egyébként ha írnál hozzá egy kis bevezetőt, ill. beszúrnál pár képet, akkor szvsz simán címlapos írás lehetne!"
Nem terveztem címlapos írásnak, ám ahogy majd kiegészül a különböző szempontok szerinti ajánlással, még akár azzá is kerekedhet. Meglátjuk.(#26943) tthom: Köszönjük a méreteket!
Érdemes fontolóra venni a Silverstone ML06-ot is. Van rajta bőven szellőzőnyílás és az SFX táp helyére bepattinthatsz 2db 3,5"-es meghajtót, csak rögzítőkeretet kell hozzá készíteni.(#26945) tthom: Itthon jellemzően alternatív neveken bukkannak fel Realan házak. Például:
- Realan E-D : Sharkoon CA-I
- Realan E-2012 : EPC3
- Realan E-K3 : EPCA3 -
HookR
addikt
(Thin) Mini-ITX házak listája - [link]
Első nekifutásra egy (közel) teljes(nek vélt) lista (380 tétel), hamarosan kiegészül néhány további oldalon valamilyen szempont szerinti ajánlással. Ha van erre vonatkozó javaslatotok, hallgatom. Illetve ha kimaradt valami, sikítsatok!=========================================
Realan E-Mini W150 hivatalos oldal - [link]
=========================================
-
HookR
addikt
válasz
#16939776
#26864
üzenetére
"Ezzel a 9mm-el kb.: 34cm2 keresztmetszet van a levegőnek beáramlani ami kb.: 1/3-a a 120mm-es venti hasznos felületének."
Ha jó emlékszem, az általam alkalmazott perforált lemez ~50% körüli szabad szellőző keresztmetszettel bír."b.: Csinálsz egy szűkítőt belülre ami a borda venti felőli végére tereli át a 120mm-es venti légáramát."
Terelőidom készítésétől nem zárkózom el, amennyiben szükségesnek bizonyul."c.: Nagyobbik oldalára fordítod/elfekteted a házat."
Nem opció, mert pont fekvőről váltanék álló kialakításra.=======================================================
(#26865) flashpointer: "Viszont a kábelek elég sokat elfoglalhatnak még és az nem került bele.
PL a négy sata kábel pont elég sok helyet kitakar a picotáppal. Lehet majd egyedi méretű kábelt is gyártani nem csak házat : )"
- Tápkábel esetén amúgy is egyedit kell készíteni, ez nem gond.
- SATA kábel sokféle méretben létezik. Ennél a háznál értelmet nyerhetne a 10cm-es példány. Az alaplap mögé rögzített meghajtók csatlakozói felül vannak, csakúgy, mint a jelenlegi alaplapomon.
- Hogy mennyit takarnak ki kábelek az áramlási keresztmetszetből, az alapvetően kábelkötegelés / elrendezés kérdése.
- Szemfülesek kiszúrhatták a függőlegesen rögzített SSD-k alatt az alaplapi tálcán lévő nyílást. Az is az alaplapi tálca és az alaplap nyákja közötti kábelvezetést (alsó 2,5"-es meghajtók; a DA-2 belső tápkábelezése; esetleg az alsó ventié is) hivatott elősegíteni.
- Az alsó venti és a dVGA hűtőbordája közé biztos nem kerül kábel."Amúgy szerintem nem lenn nagyobb a ház ha egy teljes magas rövid kártya kerülne bele, pl gtx 970, 2x 2,5 hellyel, annyi magasítás elég is neki amit az alaplappal párhuzamosan lévő winchester elhagyásával nyersz"
A 3,5"-es merevlemez elhagyásával ~30mm-t lehet nyerni. A low-profile és a teljes magas dVGA nyákjának magasságkülönbsége 42mm. Minimum 1cm-rel mindenképp növelni kellene a ház szélességét. 2cm-rel növelve pedig az alsó 120mm-es ventit 140mm-esre lehet cserélni."Engem inkább a megkötés zavarna hogy ha kiépítetted egy alaplapi elrendezésre akkor ott már nem tudsz cserélni max ugyanolyanra mert máshol van a cpu, a sata, táp stb foglalatok."
Nem gond. A különböző alaplapi elrendezéseket természetesen eddig is figyelembe vettem a kábelek szükséges hosszúnak meghatározásakor. Például legutóbb a v7-be szánt, egyedileg készített I/O panelnél (tulajdonképp jelenleg ez az egyetlen elkészült, kézzelfogható alkatrész a házból )."Mostanában az jutott eszembe hogyan lehetne ilyen apple mac-szerű hűtést összehozni itx méretben az előbb említett kártyával, mert kellően nagy borda esetén idle mehetne passzívan (persze nem 100 fokon mint az alma) , ha meg kell a kakaó akkor egy 12-es venti alulról dolgozik és annyi, semmi nem lógna az áramlás útjába így a szélzaj is minimális lehet.
Csak pont nem ideális helyen van a vga kártya oldalán a borda, meg kellene fordítani hogy egy oldalra essen a cpu-val. olyan kábel meg nagyon van. Persze akkor meg a VGA csatlakozót kell megoldani hogy ne a gép elejére menjen."
Nem kötelező a CPU és a dVGA hűtőjének azonos légcsatornában lennie. Az egyetlen kritérium, hogy a venti fedje le mindkettő keresztmetszetét. Szakadj el az egyedi alkatrészekből építkező rágott alma koncepciótól, s inkább párhuzamos rétegekben helyezd el az alkatrészeket. Ha például hengeres testben gondolkozol, akkor vedd figyelembe, hogy a mini-ITX alaplap szélesebb, mint a mögé rövid, flexibilis riser-card-dal 270 fokban befordított dVGA. Azaz az alaplap mehet a kör legszélesebb részére, kvázi az átmérőre, míg a dVGA a kör egy vele párhuzamos rövidebb húrjára. Ugyanígy a merevlemezek egy-egy másik, kisebb húrra.=======================================================
(#26867) flashpointer: " így rávezetni a bordára messze nem lesz olyan hatékony mint a gyári a terelőburkolattal a sokkal kisebb ventivel."
Így igaz. Viszont attól, hogy kevésbé hatékony, mint légterelővel, még bőven lehet megfelelő.Rögtönöztem egy gyorstesztet a v1.2-vel.
(A) Visszaraktam a gyári ventiket a műanyag burkolattal: GPU 32°C alapból, venti fordulata 39%-on és ez lett a leghangosabb a rendszerben (alig vártam, hogy visszarakjam a 92mm-eseket. ).
Szőrös fánk v1.15.1 GPU Stress Test, alap beállításokkal. 15percig ment 62°C-on tetőzve, 44%-os venti fordulatszámmal (ez sajnos nem adott vissza pontos RPM-et, de az most mindegy is).(Itt tudni kell, hogy a 92mm-es ventik is a CPU hőmérséklete alapján vezéreltek, s mivel az lényegében malmozik Furmark alatt, ezért manuálisan állítottam a fordulatszámot.)
(B) 2db 92mm-es ventivel: GPU 28°C alapból ~500RPM-nél(32%), 15perc Furmark után 78°C-on tetőzött. ~1100RPM-nél(50%) 20percnél 63°C-ra csökkent. ~1380RPM-nél(75%) 28percnél 54°C. ~1630RPM-nél(85% - Gigabyte ET6 nem elég kifinomult program, nem sikerült feljebb álltani) 35percnél 50°C.(C) 1db, a ház eleje felé lévő 92mm-es ventit járatva: ~500RPM-nél(32%) 9percnél 92°C-on inkább nem reszkíroztam, növeltem a venti fordulatszámát, mert bár már laposodott a görbe, lassan még araszolt volna följebb. ~1100RPM-nél(50%) 15percnél 73°C. ~1380RPM-nél(75%) 23percnél 64°C. ~1630RPM-nél(85%) 29percnél 61°C.
Látható, hogy már a 2db 92mm-es ventis felállás is kevésbé hatékony, mint a légterelős gyári megoldás, ám az is bőven kielégítő. És ami számomra fontosabb, alacsonyabb fordulatszám-tartományban lényegesen csendesebb a gyáriaknál, illetve magasabb RPM-nél is jobban tolerálható az általuk keltett szélzaj.
1db, a ház eleje felé eső, a bordát csak részlegesen lefedő 92mm-es ventivel 50%-on 10°C-kal, azaz látványosan rosszabb eredmény jött ki (ami persze még mindig elfogadható üzemi hőmérséklet). A problémát valóban megoldaná egy terelőburkolat, vagy magának a dVGA bordájának a HIS 7750 LP-énél kedvezőbb kialakítása.
=======================================================
(#26868) Duracellm...: "Beszéljük rá HookR-t hogy rakja vissza a pörgettyűt a VGA-ra, hogy működjön az a borda amit, amúgy is ahhoz terveztek?"
Erősen kétlem, hogy rá lehetne beszélni.=======================================================
(#26876) flashpointer: "De szerintem a projekt littlebigből ki lett hozva amit ki lehet, ez is kb ugyanaz, így már nem érné meg annyi időt beleölni."
Valóban inkább evolúció, mintsem revolúció, s az efféle becsípődésnek jellemzően nem gazdasági szempontok képzik a táptalaját.=======================================================
-
#26857
HookR
addikt
flashpointer
#26849
HookR
addikt
válasz
flashpointer
#26849
üzenetére
"A textúra alapján elemekből lesz összeragasztva? Fal+sarkok?"
A tervezőprogram textúraillesztési hiányossága. Mondjuk lehet, hogyha minden tervezett réteget külön lemodelleznék a 'sheet metal' modullal, az jól jelenítené meg. A 'C' alakban körbefutó szendvicsszerkezetben csak hátul, középtájt van folytonossági hiány, ahol a végek átlapolással, kis darabokkal lennének összeragasztva."Jól körbe van bástyázva a cpu hűtő , de tudom hogy máshogy nem nagyon lehet."
Kevésbé, mint a v1.2 esetében, és már ott sem volt gond a hűtéssel - #53
Mi több, az azóta eltelt 2 év tapasztalata alapján kifejezetten olyan ventiket akarok, aminek a fordulatszám-tartománya eleve alacsonyról indul, mondjuk olyan 300 körüli RPM-ről. A Thermalright TY-147-re 900-1300 RPM van megadva. Én nem egészen 500-on járatom az idő döntő hányadában és így van egy finom, halk, sajátos, kerepelés szerű hangja."A VGA kártya mellett a két 2,5 mi lesz hogy úgy kívánja a meleget?
Ja látom, ssd!"
Igen, a 2db 92mm-es helyett 1db 120mm-es ventit betervezve a felszabadult hely adta magát a 2,5"-es meghajtók elhelyezésére. Ez nem is annyira tervezési szempont, mint inkább kínálkozó lehetőség volt. Viszont most, hogy Pista0001 elültette a bogarat a fülembe, meglehet hasznosabbnak bizonyul, mint hittem. Erről bővebben majd lejjebb."Nem rossz de elég bonyolult, munkaigényes lesz az tuti. Légyszi majd pontosan számold ki mennyi munkaórát töltöttél vele
( de már most van egy tippem hogy csak a tervezéssel annyit hogy vehetnél belőle egy prémium bolti házat )"
"Not for the faint-hearted" - ahogy a művelt kínai mondaná.(#26850) zed1983: "A 2 SSD helyére jobb lenne még 1 venti
"
Épp két kisebbet szándékozom leváltani egy nagyobbra. 2db 120mm-es meg akkora, mint a ház teljes hossza.(#26853) Duracellm...: "Ilyen kis lábakkal az alsó ventinek nincs légszállítása, oldal irányba fog fújni nem fölfelé, így a borda nem kap számottevő légmozgást."
A terveken jelenleg 9mm magas talpak láthatók. Nyitott vagyok az alternatívákra, mert a formájával nem vagyok teljesen kibékülve. Ami megjelenésben jobban illeszkedne a házhoz, öntapadós. Viszont szempont, hogy oldható (csavar)kötéssel rögzüljön, arra pedig a felleltek közül ezt felelt meg legjobban."Az alap lap háta mögötti 3,5 "-os HDD-t hogyan csavarozod be?"
A 3,5"-es meghajtók mindenhol gumigyűrűs csavarral rögzülnek. Az alaplap mögöttinél kettő a HDD oldalán, a ház eleje felé néz, az SSD-k melletti kettő pedig az alaplap felé. Az alaplapi tálcában kulcslyukat formázó rögzítési pontokkal."A furnér/fa ekkora vastagságban nem túl alaktartó, páratartalom változásra plusz statikus terhelésre vetemedik."
Találtam itt helyben dekoratív furnérral foglalkozó kereskedést, amit többek között bútorok restaurálásához használnak. Ezek ~0,6-0,7mm körüli vastagságúak, ezért az összeragasztott szendvicsszerkezet az alábbi rétegrend szerint tevődne össze:
- 4 réteg furnér a külső oldalon, 3mm körüli tervezett vastagságban. Szomszédos rétegek merőleges száliránnyal.
- 2mm vastag alu lemez.
- 2 réteg furnér a belső oldalon, 1,5mm körüli tervezett vastagságban. Szomszédos rétegek merőleges száliránnyal.
Bár még nincs vele gyakorlati tapasztalatom, meglepne, ha a köztes 2 mm-es lemezzel ne lenne stabil.(#26854) Ispy: "Full ezüstbe nagyon király lenne (persze aluból). De ez persze ízlés kérdése."
Akkor az valami olyasmi lenne, mint a v5-ös - [link]
Tulajdonképpen furnér helyett alu lemezből is lehet több réteget összeragasztani, ám akkor dekorbetétek (fent a perforált lemez körül, illetve hátul a Mini-Fit csatinál / billenőkapcsolónál) érvényesüléséhez eltérő színt érdemes választani."És én az usb mellé még raknék egy mic+füles csatit."
Éppenséggel még egy sorban ki lehet alakítani jack dugókat, LED-eket is (akkor már esetleg az USB csatikat is elforgatni 90 fokkal), de egyrészt sokkal zsúfoltabb hatást keltene, másrészt nekem igazából nincs rá szükségem. Mikrofonnak és fejhallgatónak csatlakozó van a hangfalamon, USB csati / kártyaolvasó meg a monitoron. De lényeg hogy igen, szükség esetén megoldható.(#26856) Pista0001: "...a legpraktikusabb ha alumíniumból elkészíted azokat az elemeket is, majd arra ragasztasz 1 vékony réteg fát. az autók fabetétjei is sokszor így készülnek, még a lakk is vastagabb néha mint a fa maga."
Igen, részben onnan is jött az ötlet - M-B F800 Concept"a két 3,5-est tenném az alaplap tálca hátoldalára, a 2,5-eseket keresztben az előlap mögé."
Igen, ez határozottan megfontolandó ötlet. A v1.2-nél még elvetettem a lehetőségét a szűk hely és az alaptartó idomok problémás mivolta okán, itt meg már eszembe sem jutott, holott az alaplaptálcával és a 20mm-es hossztöbblettel már egészen más a helyzet. Az alaplaptálca is mehetne egyenesen, nem kellene annyit hajtogatni, az előlap mögé meg talán 3db 2,5"-es meghajtó is elférne egymásra rétegezve egy tartókeretben. De ami talán ennél is fontosabb, hogy opcionálisan lehetne helyettük nagyobb méretű paneltápot is tenni az előlap mögé (A hátlapon még pont elfér az LR1106, de mondjuk a HDPLEX 250W-osa már nem), amit közvetlen alatta a venti szellőztetne. 2,5"-es meghajtónak meg továbbra is lenne hely az alsó ventilátor mögött.
Illetve hátrányként megemlítendő, hogy ez esetben a Mini-Fit csatinak és a billenőkapcsolónak trükkösebb helyet találni, de talán megoldható, még meg kell vizsgálnom a lehetőséget."ez azért is előnyös, mert minimális módosítással át lehet tervezni 3,5-es hely nélkülire, csak az alaplap tálca mögötti részt kell elhagyni."
Azzal az a bajom, hogy nem akarok 120mm-esnél kisebb ventilátort.
Bár ez esetben a 3,5"-es meghajtót nélkülöző változat minimális szélesítéssel alkalmas lenne teljes magas, rövid nyákos dVGA fogadására.Amúgy a dekoratív furnérok között az európai dió-n kívül esélyes lehet még annak helyettesítője a mutenye (talán egy fokkal még szebb is, mint a dió), a teak, a bambusz, vagy ahhoz hasonló rétegelt, mint amit például Audi belsőkben is látni - [link]. Legalábbis eddig ezekre szűkítettem le a kört a kereskedésben fellelhető választékból.
zed1983, Mercutio_, Duracellm..., tailor74, Pista0001:
"
"
Új hozzászólás Aktív témák
Hirdetés
- Bomba ár! Lenovo Miix 510-12IKB : i5-7G I 8GB I 256GB SSD I 12" Touch I Cam I W11 I Garancia!
- Apple Ipad Pro 2 gen2 10,5" 2K retina A1709 64GB
- AKCIÓ! VALVE INDEX virtuális valóság szemüveg garanciával hibátlan működéssel
- ÁRGARANCIA! Épített KomPhone Ryzen 5 7500F 32/64GB DDR5 RTX 5060 8GB GAMER PC termékbeszámítással
- Samsung Flip 2.0 PRO 65" WM65R + Connectivity tray + Gurulós állvány
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
