(#2518) King Unique


King Unique
(Topikgazda)

KOLINK HDSUB2U3 KÜLSŐ MEREVLEMEZ HÁZ TESZT

A 2,5" USB 3.0 külső házak kínálatában manapság egyre több olcsó modellel találkozni. Ezen házak kb. 3000 Ft körüli ára igencsak kedvezőnek mondható, de vajon milyen minőséget és funkciókat kapunk ennyi pénzért?
Ezt akartam kicsit szemügyre venni, ezért is rendeltem egy Kolink HDSUB2U3 házat, amelynek ára elég kedvezőnek mondható. Korábban készült már egy teszt, egy hasonlóan olcsó 2,5" Captiva külső házról. Maga a rack az árához képest jónak mondható, de vajon egy másik ilyen olcsó külső ház is hozza ezt a szintet?
Tehát ennek kiderítésére, akkor jöjjön a konkrét beszámoló és teszt.
Mivel nem volt itthon a fényképezőm, így csak telóval tudtam fényképeket készíteni, amik gyenge minőségéért előre is elnézést kérek.

=========================================================
KOLINK HDSUB2U3
=========================================================

TESZTKÖRNYEZET

Gép:

• Modell: Lenovo G580 laptop
• Alaplap: Intel Emerald Lake 2 (Sandy Bridge)
• Processzor: Intel Pentium B960 @ 2,2 Ghz
• Belső háttértár: WD5000BPVT / SHFS37A/120G
• Csatlakozók: 2 db natív USB 3.0 port és 1 db USB 2.0 port
• Operációs rendszer: Windows 8.1, Linux Mint 17.2

Külső merevlemez ház:

• Gyártó: Kolink
• Modell: HDSUB2U3
• Méret: 2,5"
• Belső HDD / SSD méret: 9,5 mm
• Névleges tárhelykezelés limit: 1 TB (2 TB is ok!)
• Csatlakozó: USB 3.0 Mini-B
• Kábelhossz: ~ 60 cm
• Ház anyaga: alumínium zártszelvény + elülső és hátsó műanyag zárófedél
• 2 db apró, kék színű LED
• Eszközillesztő: [link]
• Tray: AS2115
• Chipset: ASMedia ASM1153 (USB 3.0 - SATA 3 Gbps)
• Firmware verzió: 130531210000
• UASP támogatás: nem

Teszteléshez használt HDD / SSD

◆ Seagate-Samsung Spinpoint M9T

> Tárolókapacitás: 2 TB
> Fordulatszám: 5400 RPM
> Csatlakozó: SATA III
> Magasság: 9,5 mm
> Cache: 32 MB
> Adatsűrűség: 667 GB/ lemez
> Névleges felpörgési áramfelvétel (max): 1000 mA [gyártó], [HDS]

CSOMAGOLÁS ÉS TARTOZÉKOK

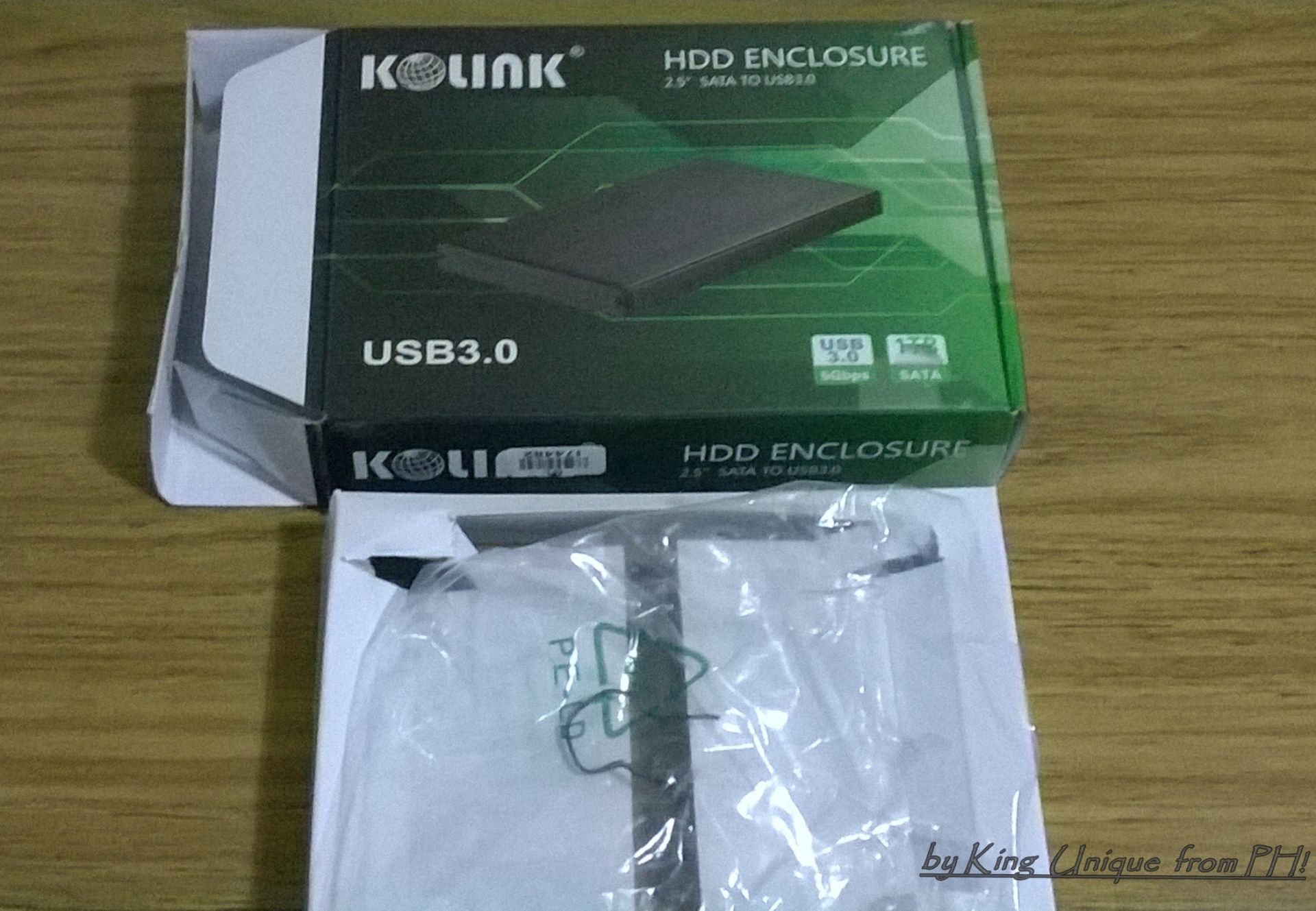

A külső rack egy kartondobozban érkezett, melynek fedelén a termék képe, típusa és némi információ kapott helyet. A doboz belsejében a szokásos, a külső házat tároló karton és fóliákba, kis tasakokba csomagolt
összetevők találhatóak.

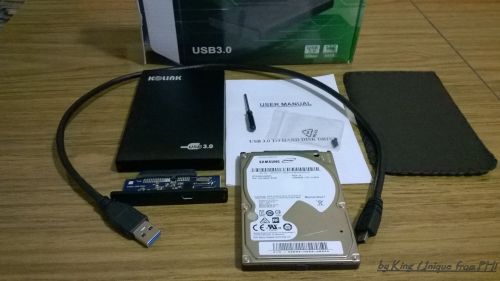

Doboz és tartozékok:

A csomag tartalma:

- 1 db külső merevlemez ház
- 1 db USB 3.0 Mini-B kábel (~ 60 cm)
- 1 db csavarhúzó (túl kicsi)
- 2 db csavar
- 1 db műbőr tok
- 1 db felhasználói útmutató

KÜLSŐ RACK ÉS SZERELÉS

Kivitelezés és szerelés tekintetében ez a ház az általam nemrég összeállított kategóriák a.) csoportjába tartozik. Vagyis az elülső zárófedelet levéve, annak SATA csatlakozójára illesztjük a HDD-t, majd az egészet visszatoljuk, belecsúsztatjuk a házba. Ezen megoldásnak általában az szokott lenni a gyenge pontja, ha a rack végében lévő zárófedélnél nincs szivacs. Ugyanis ez a kis szivacs biztosítja a merevlemez stabil rögzítését. A fentebb említett Captiva háznál lehet is látni, hogy van ilyen szivacs a hátsó fedélbe rakva [link], így a stabil rögzítéssel nincs is semmi gond. Szerencsére a Kolink rack végében is van 2 db kis szivacs, így összeszerelve a házat, a beletett merevlemezt egészen stabilan tartja.

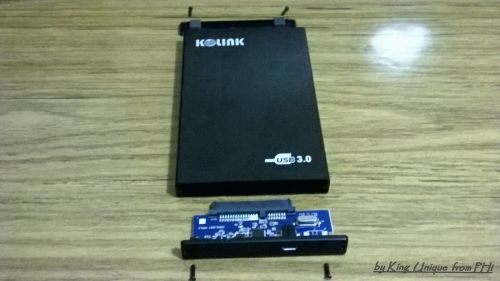

Külső ház szétszerelve

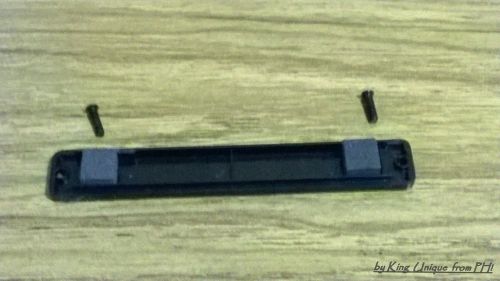

Hátszó zárófedél, benne a szivaccsal

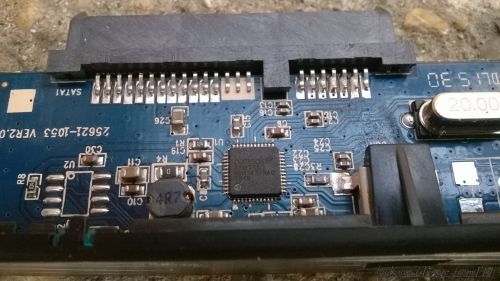

Vezérlőchip

TOVÁBBI INFORMÁCIÓK ÉS ADATOK

WINDOWS 8.1

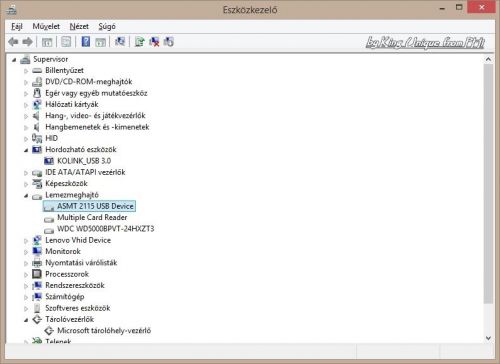

Eszközkezelő

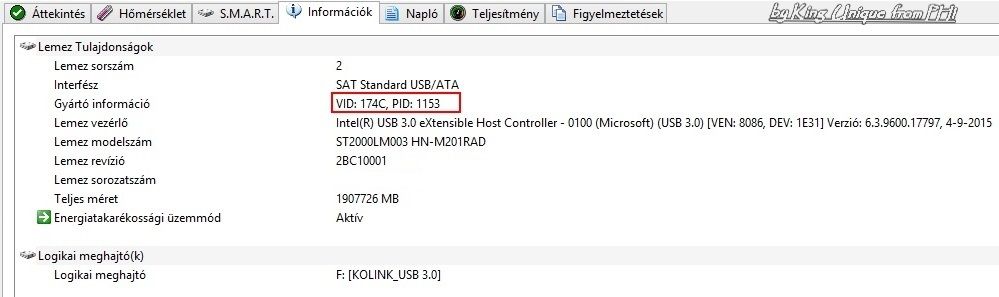

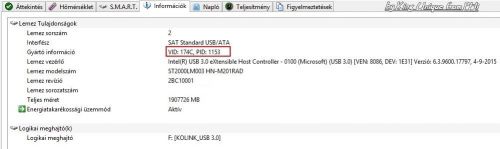

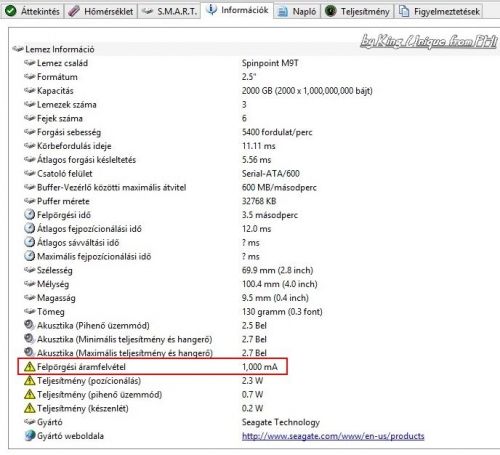

Hard Disk Sentinel

Működési információk:

• Eszközkezelőben nem SCSI háttértár, vagyis nem UASP, hanem BOT módban fut.
• Windows 8.1, de Win7 és Win10 alatt sem állítja le a merevlemezt hardver biztonságos eltávolításakor, de a LED kialszik.
• Alvó mód inaktivitásban (kb. 10-15 perc) nem működik egyik rendszeren sem.
• Alvó mód a gépet alvóba rakva (laptop fedél lehajt) sem működik, tovább pörög a lemez, LED kialszik.
• Hard Disk Sentinel felismeri, S.M.A.R.T. támogatott.

LINUX Mint 17.2

~ $ dmesg

[ 833.590410] usb 4-1: new SuperSpeed USB device number 4 using xhci_hcd
[ 833.607406] usb 4-1: New USB device found, idVendor=174c, idProduct=1153
[ 833.607417] usb 4-1: New USB device strings: Mfr=2, Product=3, SerialNumber=1
[ 833.607422] usb 4-1: Product: AS2115
[ 833.607426] usb 4-1: Manufacturer: ASMedia
[ 833.607430] usb 4-1: SerialNumber: 00000000000000000000
[ 833.607979] usb-storage 4-1:1.0: USB Mass Storage device detected
[ 833.609373] scsi8 : usb-storage 4-1:1.0
[ 834.607702] scsi 8:0:0:0: Direct-Access ASMT 2115 0 PQ: 0 ANSI: 6
[ 834.608298] sd 8:0:0:0: Attached scsi generic sg3 type 0
[ 834.609138] sd 8:0:0:0: [sdc] Spinning up disk...
[ 835.612059] ..ready
[ 836.624158] sd 8:0:0:0: [sdc] 3907029168 512-byte logical blocks: (2.00 TB/1.81 TiB)
[ 836.624537] sd 8:0:0:0: [sdc] Write Protect is off
[ 836.624544] sd 8:0:0:0: [sdc] Mode Sense: 43 00 00 00
[ 836.624979] sd 8:0:0:0: [sdc] Write cache: enabled, read cache: enabled, doesn't support DPO or FUA
[ 836.658561] sdc: sdc1
[ 836.659845] sd 8:0:0:0: [sdc] Attached SCSI disk

~ $ smartctl --all /dev/sdc

smartctl 6.2 2013-07-26 r3841 [x86_64-linux-3.16.0-38-generic] (local build)
Copyright (C) 2002-13, Bruce Allen, Christian Franke, www.smartmontools.org

/dev/sdc: Unknown USB bridge [0x174c:0x1153 (0x001)]
Please specify device type with the -d option.

Use smartctl -h to get a usage summary

~ $ fdisk -l /dev/sdc

Disk /dev/sdc: 2000.4 GB, 2000398934016 bytes
255 fej, 63 szektor, 243201 cilinder, összesen 3907029168 szektor
Egység: szektorok 1 * 512 = 512 bájt
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Lemezazonosító: 0xc0a57f4c

Eszköz Indítás Eleje Vége Blokkok Az Rendszer
/dev/sdc1 2048 3907026943 1953512448 7 HPFS/NTFS/exFAT

Működési információk:

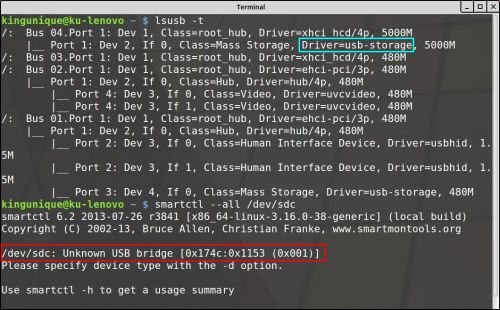

• lsusb -t: Driver = usb-storage (BOT mód) [Ha Driver = uas, akkor UASP mód]
• Linux alatt szintén nem működik a leválasztás utáni leállítás USB 3.0-án, illetve ott leválasztás után, újra felpörgeti a lemezt és egyből vissza is csatolja a partíciót, viszont a LED kialszik....Vagyis nem lehet rendesen leválasztani, csak a partíciót engedi lecsatolni és utána lehet kihúzni (kattan egy nagyot...).
• Alvó mód inaktivitásban (kb. 10-15 perc) nem működik.
• Alvó mód a gépet alvóba rakva (laptop fedél lehajt) sem működik, tovább pörög a lemez, de a LED kialszik.

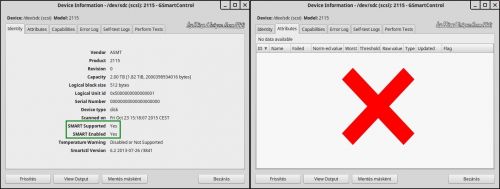

• GSmartControll szerint támogatott a S.M.A.R.T., de nem tudja megjeleníteni...
• Smartctl parancs szintén nem tudja a S.M.A.R.T. információkat megjeleníteni...
• Hard Disk Sentinel Linux verziója kezeli és mutatja a hőmérsékletet is.

★★★★★★★★★★★★★★★★★★★★★★★★

Áramfelvétel, fejparkolás, BOT vs. UASP, tárhely limit, hőmérséklet

Látszik a gyártói specifikációból, illetve a Hard Disk Sentinel információkból is, hogy a felpörgési áram maximális értéke 1000 mA. A HDD-re címkézett érték 0,85 A, ami a maximális működési áramfelvételt jelöli. Viszont a gyakorlatban nem biztos, hogy egy külső HDD pont a névleges értékeket fogja felvenni [link]. Nálam mindenesetre a laptop USB 3.0, de még az USB 2.0 portjában is simán elindult.

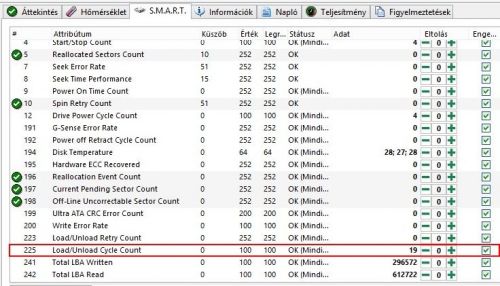

Samsung merevlemezek esetén nem a megszokott 193-as, hanem a 225-ös attribútum jelzi a S.M.A.R.T.-ban a fejparkolási értékeket. Mivel huzamosabban nem használtam és még nagyon minimális az érték, így erről nem tudok nyilatkozni, hogy mennyire intenzíven parkol. Van egy ST1000LM024 merevlemezen szintén külső USB 3.0 házban, annál már összejött pár ezres érték rövid idejű használat alatt.

Az USB 3.0/ 3.1 interfész esetében azt tudni kell, hogy kétfajta adatátviteli módot különböztetünk meg:

• BOT (Bulk-Only Transfer)
• UASP (USB Attached SCSI Protocol)
Látszik a fenti képekből, hogy a külső házat, sima BOT módban kezeli az operációs rendszer. Mivel a PCB-n a chip felirat ASM1153, ez a sima USB 3.0 - SATA 3 Gbps vezérlőre utal. Vagyis különösebben nincs is értelme az UASP módnak, lehet ezért is inaktív, mert a kihasználásához eleve SATA 6 Gbps chip szükséges. ASMedia esetében az "E" végződésű vezérlők biztosan azok, mint pl. az ASM1153E.

További érdekesség, hogy a termék dobozán 1 TB tárolókapacitás limit van feltüntetve. Viszont probléma nélkül kezeli a 2 TB-os ST2000LM003 merevlemezt is. Vagyis a gyártó nem tesztelte nagyobb HDD-vel, ezért írták oda az 1 TB-os értéket limitként. Manapság újabb ASMedia vezérlők esetében ez már nem szokott problémát jelenti, a 3,5" házakban lévő vezérlők már 8 TB-os lemezeket is kezelnek [link]. Mivel a 2,5" házakban is ezek a chipek vannak, így ha létezne ekkora notebook merevlemez, lehet annak támogatása se okozna problémát.

Mivel nem hajtottam benne annyira a merevlemezt, így a hőelvezetésről nem tudok nyilatkozni, de van egy ugyanilyen kialakítású LC-Power LC-25U3-Becrux házam, amiben még a 2,5" 7200-as merevlemez sem melegszik. Nagy valószínűséggel ez a Kolink külső ház is hasonlóan jó ilyen téren.

ADATÁTVITELI SEBESSÉG TESZTELÉSE

A sebességet a fentebb említett 2 TB-os Seagate-Samsung merevlemezzel teszteltem. Ennek ez az érdekessége, hogy nem a megszokott 500 GB-os tányérokkal van szerelve, hanem már 667 GB-os lemezekkel, így vélhetően az adatátviteli sebesség is növekedni fog kicsit.

Teszteléshez használt programok:

●Windows
CrystalDiskMark (3.04)

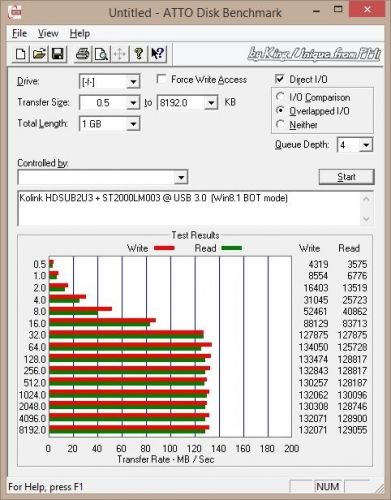

ATTO Disk Benchmark (2.47)

●Linux
• "Lemezek" alkalmazás (gnome-disk-utility 3.10.0)

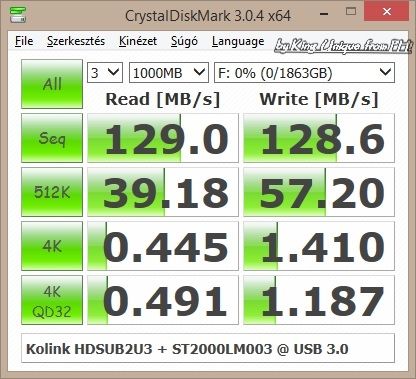

◆ Kolink HDSUB2U3 + ST2000LM003 (Windows 8.1, NTFS)

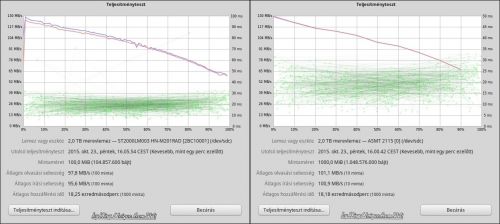

◆ Kolink HDSUB2U3 + ST2000LM003 (Linux Mint 17.2, Ext4)

KONKLÚZIÓ

Látszik a tesztekből, hogy a nagyobb adatsűrűségű HDD, nagyobb sebességértékeket is produkál, mint egy 500 GB/ lemez adatsűrűséggel bíró modell, ami a Captiva ház tesztjében is van. Linux alatt is hozta ezeket az értékeket természetesen, Ext4 fájlrendszerre formázva, de akár NTFS esetében is. Utóbbiról a képeket most mellőztem.

GYÁRI BEÁLLÍTÁSOK ÉS FIRMWARE FRISSÍTÉS

Bár fentebb a Hard Disk Sentinel screenshotokból kiderült a VID-PID azonosító és eszközkezelőben az is látszik, hogy nincs UASP mód, azért kíváncsi voltam, milyen gyári beállítások és firmware van a rack vezérlőjén. Ehhez az ASMedia MP Tool 2.02 programot hívtam segítségül, ami az usbdev oldaláról is letölthető.

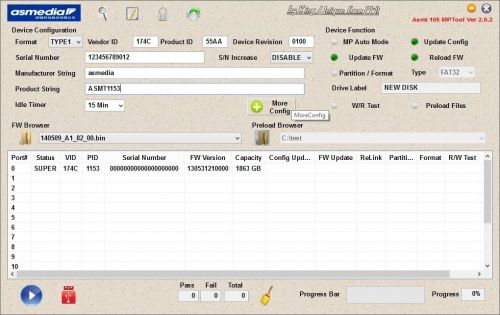

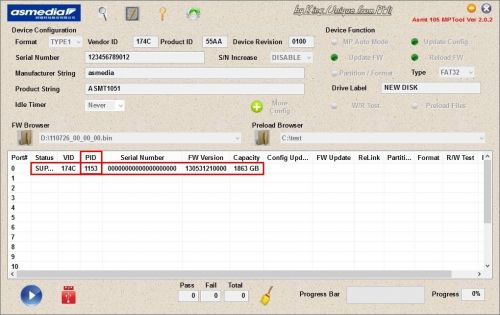

ASMedia MP Tool

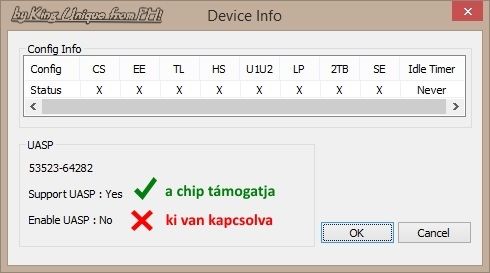

A programban látszik, hogy nem a legfrissebb firmware van rajta, mert az a 140509xxxxxx az újabb 1153 chipekhez. Illetve, hogy minden érték ki van kapcsolva (X) és bár a chip támogatja az UASP funkciót, de a firmware nem, ki van rajta kapcsolva. Mivel nem tetszett, hogy régi a firmware, nincs UASP és a leállítás, alvó mód sem működik, ezért megpróbáltam egy firmware frissítést.
ASMedia 1053 és 1153 vezérlőkhöz a computerbase és plugable oldalán is van fent firmware. Én előbbi oldalról szedtem le a következőt:

ASMedia.1153/1153E Support 8TB+ HDD + UASP

A rar fájlt célszerű külön mappába kibontani. A plugable oldalán lévő firmware is lényegében teljesen ugyanez, csak az egy önkicsomagoló exe fájl. Ezekben már alapból mellékelve is van az ASMedia MP Tool, amiből 1153/ 1153E chipek esetén a 2.02 verzió ajánlott. 1051/ 1051E és 1053/ 153E vezérlők esetében pedig az MP Tool 1.10.
A 8200 végződésűben van 10 percre állított alvó mód, a 8280-as végű firmware-ben ez ki van kapcsolva. Én az előbbit választottam.

Azt előre le kell szögezni, hogy ASMedia vezérlőknél hivatalosan, csak az 55AA PID azonosítójú házak frissíthetőek. Az itteni tapasztalatok és a computerbase oldala alapján, 5106, 5136 PID esetén nem működik. Létezik még a 1053 és 1153-as PID, ami nekem is van. Valószínűleg ezeknél sem működik, de egy próbát megér.

Firmware frissítés és flashelés kizárólag hozzáértő felhasználók számára javasolt és csak saját felelősségre! Valamint a művelet megkezdése előtt ajánlott a meghajtón található fontos adatokról biztonsági másolatot készíteni!

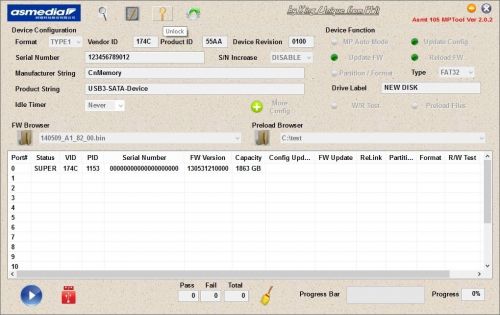

Kiinduló állapot:

Ha bármit módosítani akarok az MP Toolban, előtte fel kell oldani fölül, balról-jobbra a harmadik sárga kulcs ikonra kattintva a jelszavas zárat. Jelszó = "asmedia" Utána már egy szürke lakat ikon mutatja a feloldott állapotot.
Utána a gyártó - és a termékazonosítókat átírtam az ASMedia esetében megszokottra (asmedia | ASMT1xxx). Majd a More Config menüben próbáltam beállítani az alvó módhoz és leállításhoz szükséges egyéb paramétereket és manuálisan most a változatosság kedvéért 15 perc inaktivitási időt adtam meg.

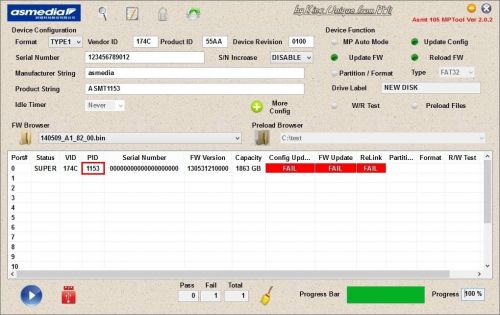

Firmware frissítés:

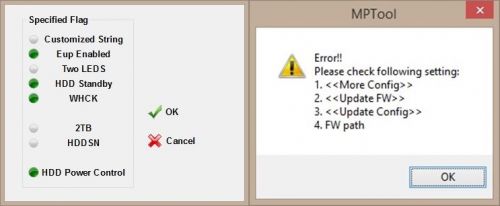

Nem engedett tovább a program, ha a More Config beállításait megváltoztattam.

Így kikapcsoltam mindent és úgy próbáltam meg a frissítést. Ami ugyan lefutott, de mindhárom helyen FAIL hibaüzenet...

Vagyis PID: 1153 esetében sem működik a frissítés és akkor nagy valószínűséggel 1053-nál sem. A plugable oldalán lévő ugyanezen firmware-t használva sem működött a dolog.

=========================================================
ÉRTÉKELÉS
=========================================================

Az alábbi pro / kontra felsorolás nem feltétlenül fontossági sorrend szerint történik. Valamint a lista összeállításánál, illetve a pontszám meghatározásánál az objektív, szakmai érvek mellett, az egyéni, szubjektív ízlés is helyet kapott. Így természetesen nem kötelező ezekkel mindenkinek egyetértenie.

Pro:

• kedvező ár
• USB 3.0 Mini-B aljzat és csatlakozó
• van hátul szivacs —►stabil HDD rögzítés
• vékony, slim dizájn
• valószínűleg jó hőelvezetés
• hátsó zárófedél csavaros rögzíthetősége
• megfelelő, stabil működés (nem dobálja el a kapcsolatot, sebesség ok)
• hasznos tartozékok (csavarok, csavarhúzó, tok)
• megfelelő kábelhossz (60 cm)
• a 2 db apró LED fénye egyáltalán nem zavaró, alig észrevehető

Kontra:

• elülső és hátszó zárófedél műanyag
• leállítás, alvó mód teljes hiánya
• ház alján csúszásgátló és rezgéselnyelő talpak hiánya
• túl kicsi és gyenge csavarhúzó
• PID: 1153 —►nem flashelhető és frissíthető
• UASP támogatás hiánya
• Linux alatti SMART és leválasztás problémák

Pontszám: 7,5/ 10

Összességében azt kell mondanom, hogy kivitelezés tekintetében nem rossz ez a külső ház, jónak mondható. Amik engem zavartak, az a leállítás és alvó mód hiánya, illetve a zárófedelek készülhettek volna fémből. Előbbiek, ha valakinél nem szempont, annak akár ajánlható is ez a ház.

Azt azonban meg kell jegyezni, hogy hasonló kialakításban és csatlakozóval az LC-Power LC-25U3-Becrux már jobb választás. Az teljesen fém, szintén van hátul szivacs és a leállítás és alvás is működik, UASP képes, valamint a PID azonosítója is 55AA. Kicsit drágább [link], de szerintem ezt a kis felárat bőven megéri. Nekem is van egy és nagyon meg vagyok vele elégedve.
Tehát akinek 2,5" USB 3.0 külső rack kell, ~3-4000 Ft. körüli áron, az akár veheti a tesztalany Kolink házat is. DE...a teszt elején linkelt Captiva, illetve az előbb említett Becrux külső ház inkább ajánlottabb modellek.

Köszönöm a figyelmet!
