Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#101743
JulianSinulf
őstag
cof
#101741
JulianSinulf
őstag

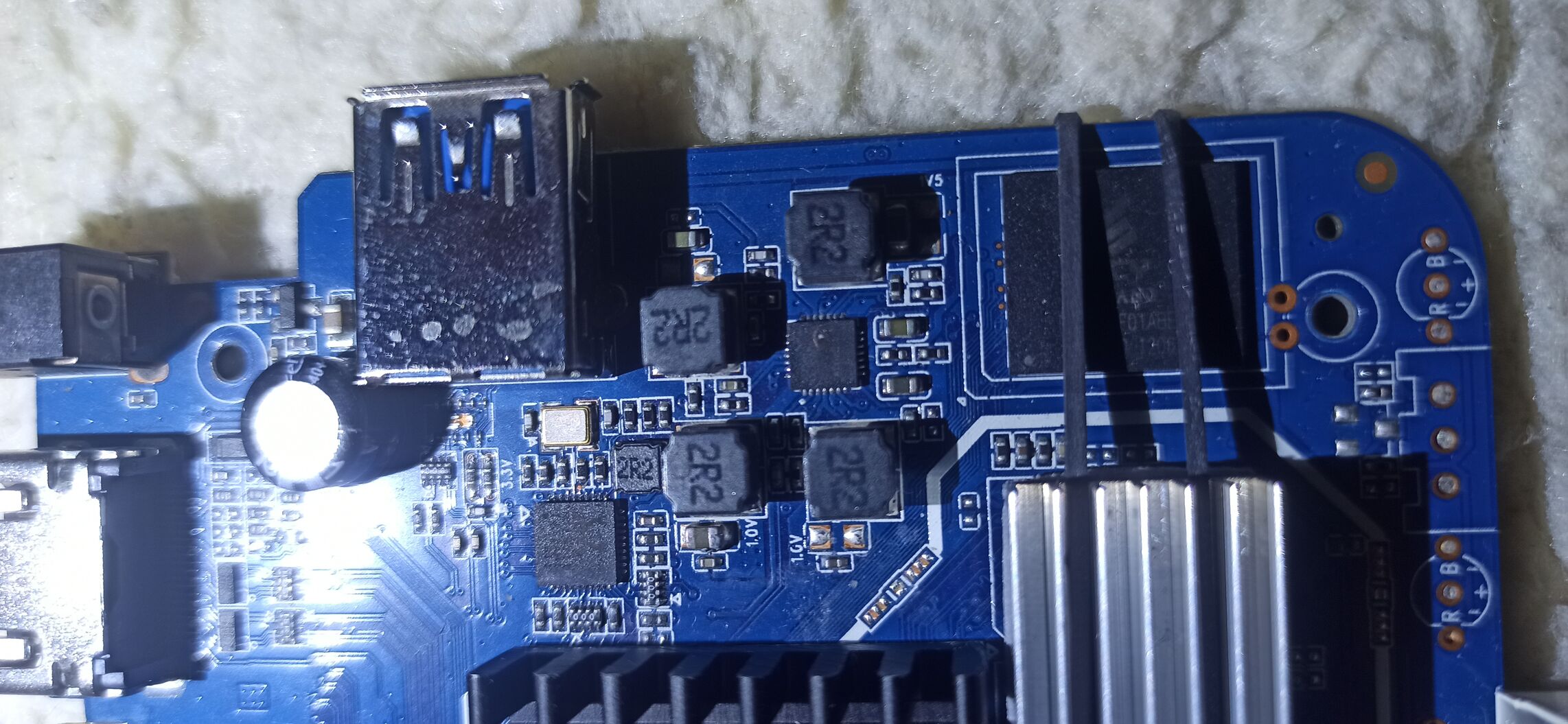

Érdemes lenne rámérni arra a 4 tekercsre. Ellenállás módban, a föld és a tekercsek között.
Ha bármelyik 0-át mutat, akkor az IC-t mindenképp le kell szedni és ismét rámérni. Ha úgy is 0-át mutat, akkor először érdemes lenne megkeresni, hogy mi okozza a zárlatot.
Bár az IC tönkremehetett csak úgy önmagától is, de az is lehet, hogy más terhelte túl és sült meg.
Előfordulhat, hogy a HDMI kábeles játék okozta. De a lényeg, hogy először meg kellene nézni, hogy más is elszállt e vagy csak az IC.Ha PMIC, akkor egyszerű dolgod nem lesz. És esélyesen PMIC.
Ez esetben tudni kell, hogy a négy kimenet milyen feszültségekre volt beállítva. Majd keresni kell egy azonos lábkiosztásó IC-t. Ezt méricskéléssel és egy LLM-mel már jó eséllyel és sokkal könnyebben meg lehet határozni, mint korábban bármikor.
Ha esetleg meg is lenne ennek az IC-nek a pontos típusa, akkor is fel kell még programozni, hogy a megfelelő kimeneten a megfelelő feszültséget állítsa be. Vagyis tudni kell, hogy melyik kimeneten milyen feszültség volt.
Bár elvileg ezeket is meg lehet határozni némi méréssel, további alkatrészek beazonosításával, adatlapjuk ellenőrzésével, amiből kiderülhet, hogy milyen tápfeszültség lehetett a PMIC adott kimenetén.Az igazi egy kapcsolási rajz lenne az eszközről. A PMIC programozása gyakran megy I²C-n keresztül. Azt meg adott esetben egy arduinoval is meg lehet oldani, ha elérhető az IC adatlapja és tartalmazza a beállítási paramétereket.
Nekem a chatgpt a Monolithic Power Systems MP5416 IC-t dobta ki legnagyobb eséllyel, de még lehet a MP5496 és a NCP81038 is.
A Richtek-re nem sok esélyt lát, mert általában nagyobbak, ahogy @leweegee ajánlása is mutatja, nem 28 kivezetéses, hanem 56. Ami ide nem jó.Jobb fotókkal, több infóval a panelről, a rajta lévő elektronikáról esélyesen több és jobb infókat is ki lehet csikarni az LLM-ből. Főleg, ha elég rámenős az ember. Nálam sokszor elég makacs és ezt a pár típust is elég nehéz volt kihúzni belőle.
Adott esetben a PMIC programozásában is tud segítséget nyújtani, de minden infót fenntartással kell kezelni és főleg ellenőrizni. Nem egyszer írt már hülyeséget konkrét adatok megadása után is.
Lehet, hogy, ha angolul használnám, akkor eredményesebb lenne. De angolul nem tudok. -
-
#101738
Dr. Szilikát
őstag
cof
#101735
Dr. Szilikát
őstag
Ez nem egy fotós műfaj. Néha LED-es zseblámpa fényével kell játszani, bizonyos szögben, bizonyos oldalról véletlenül meglátszik a felirat. Képről ez esélytelen.
Egyfajta nagyító az érdekesség kedvéért (dupla lencsével), ami nem rossz, mondjuk én ebbe is Li-ion cellát építettem már azóta:
-
leweegee
aktív tag
-
cof
veterán
Most nézem, hogy nem él a link az alaplapról, én meg kis naívan várnám a választ. Hát, erre hiába.

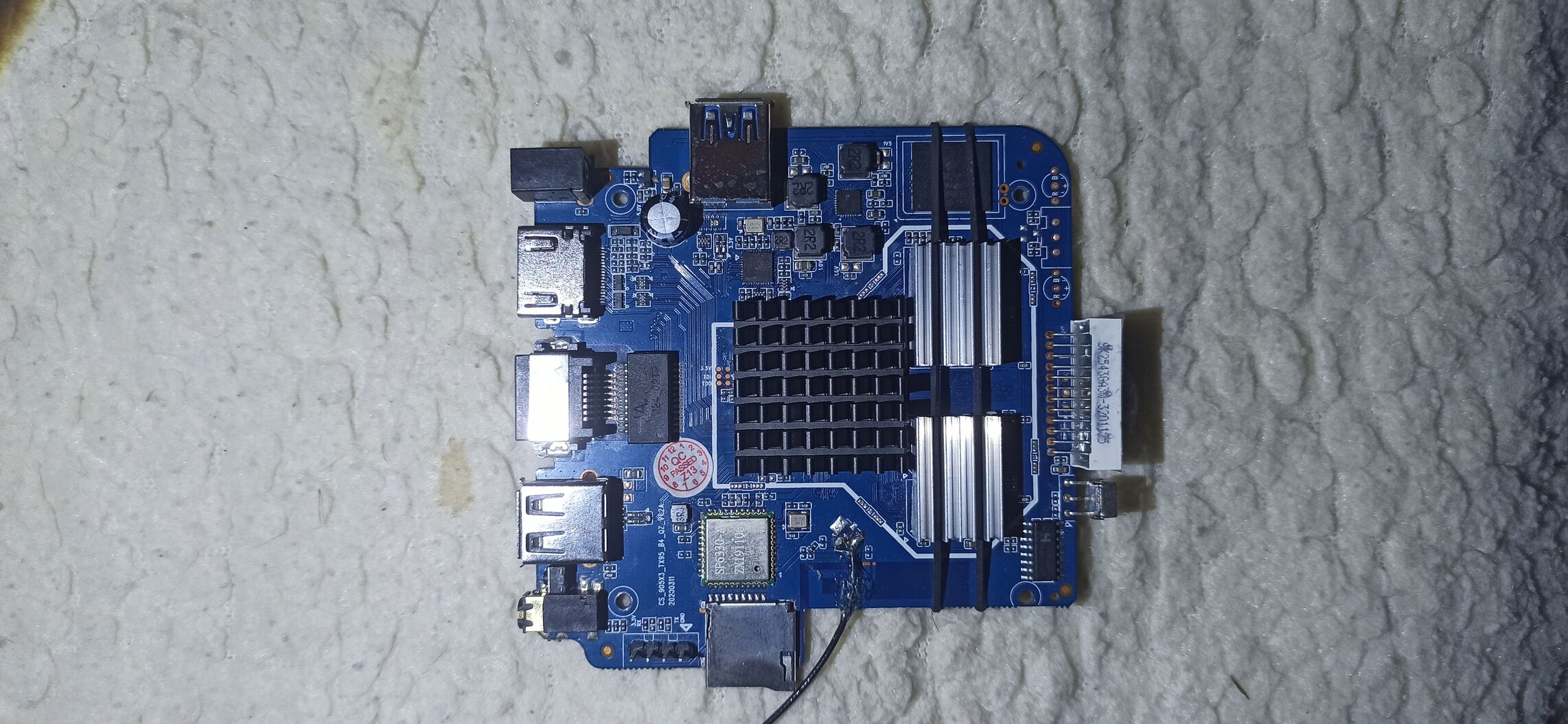

Lefotóztam magam, egy külső kép helyett a problémás chipet. Jól láthatóan elfüstölt, de sajna nem tudom leolvasni róla az adatokat.
Amit közben megfigyeltem kutatásaim alapján, hogy van ugyanilyen alaplap, de ez a chip már nincs rajta, kicsit más nyák tervezés, szóval nem tudom ez mi lehet.
-
Igen, pl. így.
Az akku érdekes, mert az ugye nem zajos, azzal kevésbé kéne sisteregnie.A kapcsolóüzemű tápegység nem attól kapcsolóüzemű, hogy állítható
-
-
#92042
razorbenke92
őstag
cof
#92041
Változó, az eredeti Wago gyorscsatlakozókhoz pl. sodrottnál sem kötelező érvéghüvelyezni. Tömör vezetéknél még sosem hallottam róla, nem is nagyon tudom elképzelni a mikéntjét, de majd valaki ír, ha többet tud.
Szerelvényeknél - pl. konnektor - erősen ajánlott a sodrott vezetékhez, de azokból is van rugós befogású, ami hasonló elven működik mint a Wago. -
cof
veterán
Végül csak vettem egy érvéghüvely fogót mert pont akciós volt 8$-ért [link] viszont csak 4 pontosat, nem tudom mekkora hátrány lesz majd a jövőben a 6 pontoshoz képest. Nagy munkákat nem tervezek vele, max 1.5 mm2 vezetékig. Ha jól értem akkor minden sodrott vezetékre kötelező érvéghüvely, bár olvasom, hogy tömör vezetékre is ajánlott. Ebből kiindulva van pár komolyabb hosszabbítóm amit szét lehet csavarozni, nem ilyen egybeöntött a ház, oda is akkor mehet ilyen hüvely ugye? Meg szerelt konnektor csatlakozókhoz is ha sodrott a vezeték.
Hüvelyt sima sapka nélkülieket vettem 600 darabos/több méret, az is csak 3$ volt a napokban.
-
#92001
razorbenke92
őstag
cof
#91997
Csavaros terminálnál nem szabad forrasztani a sodrott kábel
véget! Szerk.: Ja, ha úgy értetted a végét, ahogy Barret001 írja, azt lehet. Elsőre úgy értettem az egész blankolást forrasztottad, de akkor nem foszlana, ahogy írtad. A forraszanyag puha és rugalmatlan. Becsavart, feszes állapotban hőtágulásra tovább deformálódik, visszazsugorodva már nincs meg a feszes kapcsolat. Ennél még az is jobb, ha egy sima kombinált fogóval rácsípsz egy érvéghüvelyre, és aztán azt csavarozod be.Terminálba nemigazán van csatlakozó, pont az a lényege, hogy kábelt fogad. Esetleg a csavaros terminált lecserélheted rugósra.
-
cof
veterán
Beüzemeltem ezt a DC-DC konvertert ami tök jól teszi a dolgát, viszont nem annyira tetszik a jelenlegi bekötésem. A vezeték végét megforrasztottam és úgy csavaroztam be (18AWG) de kicsit szétnyomja az egészet és már látszik, hogy kezd foszlani a blankolás végénél. Tudtok ajánlani valami forrasztható csatlakozót ehhez a kék aljzathoz ami nem ilyen krimpelős mint az érvéghüvely? Még kábelsarukat nézegettem de ahhoz is kéne szerszám. Bemenő ágon még meg tudom oldani DC csatlakozóval de a kimenőn mind két ágra szükségem van, és két csatlakozóért nem ruháznék be egy érvéghüvely fogóra.
-
#90788
Dr. Szilikát
őstag
cof
#90787
Dr. Szilikát
őstag
Nincs extra feszültségvédelem, van egy CX8571 szinkron egyenirányítós (azaz diódamentes, jó hatásfokú) konverter, ami két MOSFET-et vezérel, fix 5 V kimenetre beállítva. Ez a PWM-vezérlő biztosítja a túlterhelés elleni védelmet is.
https://nettigo.eu/products/dc-dc-step-down-converter-module-cx8571-9-36v-to-5-2v-6a-usb-fast-charge
Output current (depending on input voltage):
9 ~ 24V: 6A / 30W
24 ~ 32V: 5A / 25W
32 ~ 36V: 3.5A / 18WAz USB-csatlakozóhoz van beépítve pluszban egy CX2901A, ami a gyorstöltést engedélyezheti egy kompatibilis telefon részére.
