  Sziasztok!
  Segítsetek ACS712 20A szenzorral és ESP8266-al.

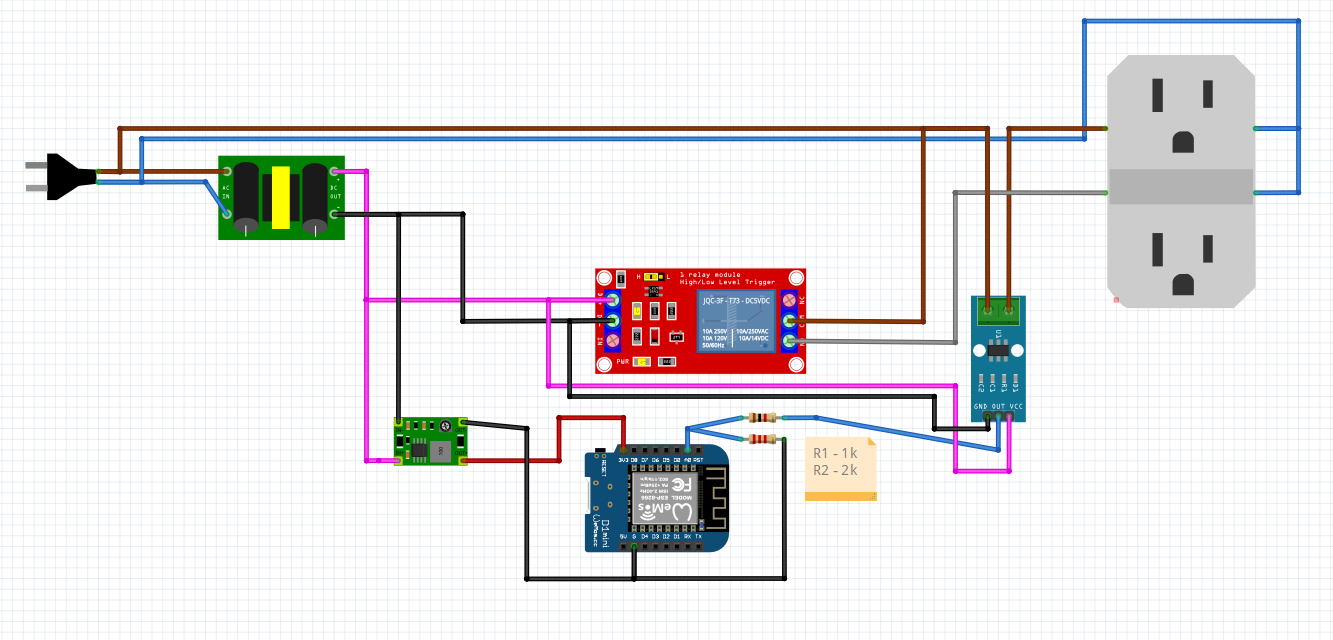

  Összedrótoztam így:


  Egyelőre a relét ignorálom, az nagyon egyszerű ha már valamennyire pontos a mérés.
  Az ACS szenzor 5V-os, a wemos 3v3. Wemos előtt van egy step down modul.

  Próbáltam sok féle mintakódot, tele van vele a net, de egyik sem az igazi. Maradok a legegyszerűbbnél és ebből kiindulva talán rájövünk. A gond az, hogy a mérések nagyon rosszak.

  #define CURRENT_SENSOR_PIN A0
// ACS712
const float VREF = 5;        // Referencia fesz (Vcc)
const float ADC_RESOLUTION = 1024.0; // 10-bit ADC
// ACS712 kimenete Vcc/2 terhelés nélkül (?)
const float ACS_OFFSET = VREF / 2;
const float MV_PER_AMP = 100;  // 20A ACS712, 100mV per A
void setup() {
Serial.begin(115200); // Start serial
pinMode(CURRENT_SENSOR_PIN, INPUT);
}
void loop() {
// kiolvas
  int analogValue = analogRead(CURRENT_SENSOR_PIN);
// konvertál
  float sensorVoltage = analogValue * (VREF / ADC_RESOLUTION);
// számol
  float current = (sensorVoltage - ACS_OFFSET) * (1000 / MV_PER_AMP);
// Print
  Serial.print("Analog Value: ");
  Serial.print(analogValue);
  Serial.print(" | Voltage: ");
  Serial.print(sensorVoltage, 3);
  Serial.print("V | Current: ");
  Serial.print(current, 3);
  Serial.println("A");
delay(1000);
}

  Terhelés nélkül az alábbit olvasom ki:
  Analog Value: 13 | Voltage: 0.063V | Current: -24.365A

  5W próbalámpával:
  Analog Value: 548 | Voltage: 2.676V | Current: 1.758A

  Multiméterrel rámérve az A0 lábra 1.65V-ot mérek mikor világít a próbalámpa.
  Szóval valami nemjó és nem tudom mi lehet az.
