    Amit érdemes tudni a Raspberry Pi-kről:
    A legelső változat 2012-ben jelent meg. Pici, olcsó és nagyon alacsony fogyasztású, hobby-célú kártyagép. Felépítése ARM alapú, nem PC-architektúra, hanem kb. egy régi mobilhoz hasonló. Nagyon sok mindenre használható! A Linux-nak és a magas eladási mennyiségnek köszönhetően jelentős fejlesztőtáborral rendelkezik.

Új hozzászólás Aktív témák

  • #26819 s3toraph senior tag Pulsar #26818
    Új Válasz #26819
    Új hozzászólás
    Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
    Privát üzenet küldése

    s3toraph

    senior tag

    válasz Pulsar #26818 üzenetére

    Szóval, azt le tudom olvasni mert rá van írva ugye a T-cobblerre hogy melyik pin a föld (így hirtelen látok 4 db GND-t), melyik a 3.3V (2 db van), melyik az 5.0V (szintén 2 db van).
    Gondolom mindegy hogy melyik 3.3V-ot, ill. GND-t használom.
    Viszont, a PI hetedik lábának (pin 07, GPIO04, GPIO_GCLK) melyik felel meg ezen a T-cobbleren? GCLK nevű nincs, másmilyen van.

    Így néz ki most a bekötésem (csak azóta 4 db szenzor van bekötve):
    Kép1
    Kép2
    Kép3

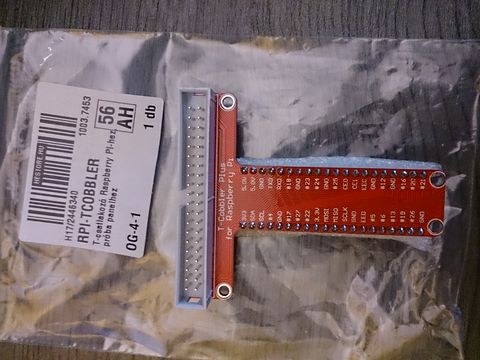

    Készítettem egy képet a t-cobblerröl hogy láthatóak legyenek a pinek feliratai:

    (Update: miért forgatja el a képet önkényesen? :F )

    Most ugye átalakítanám ezt a felállást, t-cobblert egy nagyobb, MB-102-es próbapanelre kötve, t-cobbler és a raspi gpio pineit összekötöm egy 40 pólusú rpi-rib40 szalagkábellel. Ez által esztétikusabban fog kinézni, stabilabb lesz a raspivel a kapcsolat mert masszív, műanyag csatlakozós a 40 eres kábel, valamint a nagyobb próbapanelen jobban fogok tudni ügyködni, szerintem.
