  De az unalmas, csak egy színű. Az enyémben digitális jelfeldolgozás van, csak a sávszűrés analóg. Lehet belőle értelmeset is csinálni, ami csak ilyen szolid villogás. Csak újra kéne terveznem az egészet SMD alapúra, s akkor jóval kisebb lehetne a panel. Most ilyen:

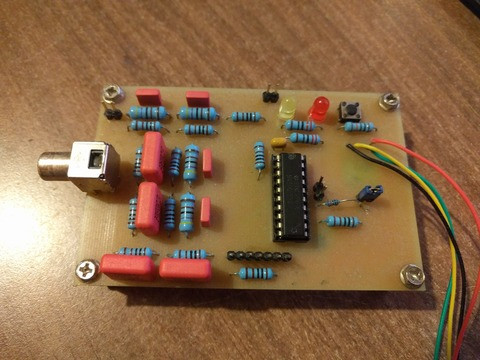

  Bal oldalt az RCA bemenet meg az RC szűrők. Kb középen az MSP430 chip. Felül a két tüskén lehet neki tápot adni, chiptől jobbra a felprogramozó tűk vannak, az alsó többi meg csak a nem használt lábak kivezetései. A kábelek a ledszalaghoz mennek értelemszerűen; 5V-os led táp, föld, bal illetve jobb oldali vezérlőjel, mely utóbbi kettő most össze van közve a jumperral, így mono.

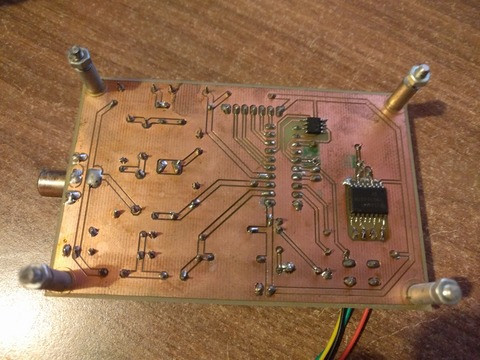

  Itt van pár SMD IC. A kisebbik az SRAM (8 kB), a nagyobbik pedig egy 4 utas optocsatoló, hogy a ledszalag galvanikusan le legyen választva, hogy ha bármi van, ne legyen tüzijáték. A négy útból persze csak egy van használva, de amúgy lehetne sztereó, csak be kéne forrasztani a másik üres panelba az alkatrészeket, s összekötni ezzel.
