Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
atus72
őstag
Sziasztok,
Van egy relés kapcsolás ami DC12 V-os relét használ és ezzel kapcsolok egy chargert (egyelőre fogyasztó nélkül), a jelenség hogy amikor a relé kapcsol akkor "durva" power spike-ok vannak, flyaback diodát tettem a tekercsre (1N4001).
Mellékeltem a képet, mit lehet ezzel kezdeni? SSR-t nem tudok használni mert 2 áramkörös leválasztás kell.
(A kapcsoláson az SSR out helyén van a relé)
Köszi
-
atus72
őstag
Sziasztok,
Van egy berendezés amiben a 220-as kimenetet egy vezérlőelektronika fogja kapcsolni.
Mivel semmi garancia nincs arra hogy a felhasználó a készüléket a fali csatlakozóba hogy dugja be így a fázis és a nulla felcserélődhet a bekötésnél ezért mindkét ágat kell kapcsolnom hogy tuti ne kerüljön ki a fázis a kimenetre amikor nem kellene.

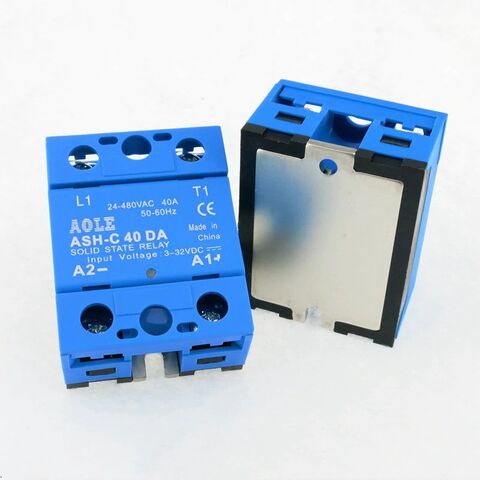

SSR relét használnék a kapcsolásra, a kérdés az hogy hogy a nulla vezetéket SSR-el meglehet-e szakítani?
Vagy milyen egyéb megoldást lehetne alkalmazni? Sima két áramkörös relére gondoltam még de szoptunk vele régebben mert induktív fogyasztót kapcsolva nagyon durva feszültség tüskéket generált vissza a dc áramkörbe annak ellenére hogy didódázva meg szűrve is volt, persze lehet szarul
-
atus72
őstag
válasz
#85619712
#74538
üzenetére
igen, ha jól látom a képen ez valami L217 opto, a doksi alapján ezt tudja:
Response Time (Fall) tF ~3usaz a szép hogy a 817-re is a typical tF érték az 3us, szóval nem vagyok meggyőzve
hogy ez tudja azt amit szeretnék
(ha gyorsan lehetne venni ilyen L217-t (HESTORE, LOMEX, ...) akkor egy próbát megérhet de nem találtam elérhetőt. -
atus72
őstag
Sziasztok,
Próbálok egy optocsatolós mosfetes venti vezérlőt csinálni, a cél az 12-24V-os ventik PWM vezérlése mikrokontrollerrel. Amivel a bajom van, hogy összeraktam egy PC817-es opto-s kapcsolást ami már nagyon nem működik a 10-20KHz-es tartományban mivel elég lassú (a fall time magas), ezt szimulátorban is látom így valami más optot kell keresnem.
Amit találtam gyors optót pl 6N138 azok meg 5V (max 7) mennek, és most oda kellene
csak ezért tennem egy 12/24->5V regulátort? Nincs valami egyszerűbb
megoldást, vagy tudtok más optót ajánlani ami 20Khz-ig működik rendesen?
Köszi -
atus72
őstag
-
atus72
őstag
Erre gondoltam én is de csak jobb lenne ha minden szervo az ugyanolyan feszültséget kapna mivel a nyomatékgörbéje és a működési karakterisztikája az üzemi feszültség függvénye és ha a külön ágon lévő szervók eltérő terheléssel mennek akkor nem tudom garantálni az ugyanolyan működést. Például a sebbesség is "erősen" függ a tényleges feszültségtől.
Stall torque : 1.8kg / 42.3oz(4.8 V) ; 2.2kg / 56.4oz (6.0V)
Operating speed (4.8V no load) : 0.1sec / 60degrees
Operating speed (6V no load) : 0.08sec / 60degrees -
atus72
őstag
Sziasztok,
Step-up konverterekkel kapcsolatban kérnék segítséget.
Szükségem lenne egy 18650-es akkuból fixen 5V-ot előaállító step up konverterre ami 4-5A tud.
Mennyire szerencsés hogy kisebb terhelhetőségű (2A) step-up konvertereket diódán keresztül közösítek és így táplálnám meg az áramkört?
(maga az alkalmazás az 8db mikro szervo motorból áll SG90, illetve ESP32, egyenként a szervók 500-600mA esznek ha terhelés alatt vannak, nem lesz folyamatos terhelés alatt a rendszer de lehetnek áramcsúcsok ezért is kellene 4-5A. -
atus72
őstag
válasz
yohnsee
#65671
üzenetére
Csak mint lehetőség írtam, anno 5 percig eljátszottam a gondolattal hogy melyiket vegyem de mivel
mesze nem lenne kihasználva így egy egyszerűbb változatot kerestem.
Nekem amire kellett megfelelt, persze van pár idegesítő dolog is:+ kiváló képe van
+ megfelő nagyítás van (digital zoom is ha nem lenne elég)
+ monitor nélkül is lehet vele dolgozni mert van rajta egy TFT
- a menü kezelése fura nekem, vagy az agyam nem állt rá, de ez nyilván megszokható
- nem tv-n hanem monitoron szerettem volna használni, na most az én moinitorom felbontását nem tudja rendesen kezelni 1650x1080, illetve a monitor is hülye, a végeredmény egy kissé torz kép lett (full hd tv ajánlott)
- arra ügyelj majd hogy milyen dugóval kéred mert nekem nem EU-t küldtek, de mivel "sima" USB 5V kell neki így bármilyen adapterrel használhatod.
- érdemes lecserélni a két világító LED kart valami körkörös LED sorra mert sosem tudtam odapozícionálni a fényt ahova szerettem volna.Egyelőre ennyi jutott eszembe róla, de kérdezz bátran ha van valami, ha meg Gazdagrét felé jársz meg is nézheted élőben
-
atus72
őstag
válasz
yohnsee
#65659
üzenetére
Ha nemcsak ellenőrzésre kell hanem forrasztani is szeretnél alatta akkor mindenképp egy rendes
trinokuláris mikroszkóp kell mert az usb/hdmi-is kimeneten nagy a késleltetés és hülyét fogsz kapni.
Ha profi cuccok kellene akkor érdemes Louis Rossmann youtube csatornáját nézni mert ott szinte minden video alatt van részletes szerszám lista amikkel dolgozik. -
#65641
atus72
őstag
terapeuta007
#65640
atus72
őstag
válasz
terapeuta007
#65640
üzenetére
Berendelek egyet, meglátjuk, simítani még tudok induktivitással meg kondival ha kell.
-
#65638
atus72
őstag
terapeuta007
#65637
atus72
őstag
válasz
terapeuta007
#65637
üzenetére
Ezeket megtaláltam, a kérdés hogy van-e ezekkal a típusokkal valakinek gyakorlati tapasztalata?
Tényleg tudják-e ami rá van írva, mennyi a ripple, stb -
atus72
őstag
Milyen dc-dc stepdown konvertert tudtok ajánlani ami (max) 12V-ból tud 5V-ot csinálni max ~15-20A terhelés mellett? (nagyfényerejű P10-es LED matrixok meghajtására kell)
Ami van itthon az egy Pololu 5V, 15A Step-Down Voltage Regulator D24V150F5 board, de ennek azért
húzós az ára (~40$), ennél olcsóbb megoldás kellene majd.
Köszi.
