• #102453 ribarszki őstag zolnagy #102452

  Új Válasz 2025-11-29 14:38:38 #102453

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ribarszki

  őstag

  válasz zolnagy #102452 üzenetére

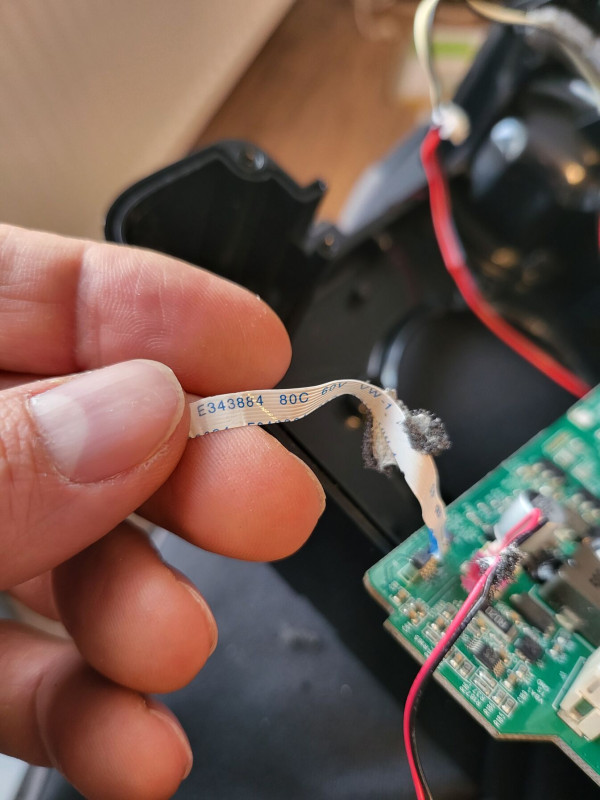

  sziasztok! sikerült egy ilyen szalagkábelt elszakítani. hogyan keressek rá? szám alapján nem találom... köszönöm!


• #102451 And veterán zolnagy #102448

  Új Válasz 2025-11-28 20:57:18 #102451

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  And

  veterán

  válasz zolnagy #102448 üzenetére

  Nézd meg az adatlapot, és próbáld meg azonosítani a bekötéseket. Nekem pár dolog szemre stimmel, de a jelölőkód a linkelt pdf-nél nem ugyanaz (igaz, az más is lehet: másik gyártó adatlapját is láttam, de az sokkal silányabb, és egyáltalán nem ad jelölést a tokhoz). A lábszámozás mindig a bal alsó pinnel indul, ha a felirat orientációja normális, ahogy a fotón is van. A 4-es (amit te 1-nek jelöltél) a táp, a 2-es a 0V / GND. Az 1-es és az 5-ös a státuszledeket vezérlő open drain-es kimenetek, a ledek katódjaira csatlakoznak. A 6-os (bal felső) a PROG, amin egy ellenállás lóg a 0V felé, esetedben talán az 512-es jelzésű (5.1 kΩ-os) az, ami 200 mA-es CC-töltőáramot eredményez. A 3-as pedig az akku pozitív sarkára van kötve. Ha ez mind oké, akkor van esélye, hogy pótolható.

• #102435 And veterán zolnagy #102430

  Új Válasz 2025-11-28 09:31:43 #102435

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  And

  veterán

  válasz zolnagy #102430 üzenetére

  A tippem az, és a környező alkatrészek is arra utalnak, hogy a piros keret mellett közvetlenül balra található SOT23-6 tok (CCC.. jelöléssel) egy lineáris Li-ion töltésvezérlő, valami TP4057-szerű kivitel, bár a jelölőkódból nem egyértelmű. A panel tetején lévő két víztiszta tokba szerelt led (a GL felirat mellett) e töltőáramkörnek a státuszait jelzi vissza, ha jól gondolom. Ha az akku a helyén, és az USB-tápot rádugva ezen ledek egyike sem villan fel, akkor gyanús, hogy ez a vezérlő hibás.
  "Egyébként az említett akksi amúgy sem lenne kompatibilis [..]"
  Valószínűleg azzal nem lenne gond, a csereakku belső védelemmel ellátott, a harmadik - sárga - vezeték pedig lehet pl. belső hőszenzor (NTC, a fekete /GND/ vezetékhez mérve szobahőmérsékleten 10...50 kΩ nagyságrendben), amit az eredeti lámpa nem igényel.
  A keretezett C1 kapac közvetlenül az USB 5V-ján lenne, annak hiánya szinte biztosan nem okoz ilyen töltési problémát.

• #102430 zolnagy őstag zolnagy #102429

  Új Válasz 2025-11-27 19:33:04 #102430

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  zolnagy

  őstag

  válasz zolnagy #102429 üzenetére

  Most kiforrasztottam az akksit. Bedugva USB-be gyakorlatilag 0V jelenik meg az akksi két forrasztási pontján a nyákon. Ez gondolom így nem normális. Tehát valami a betáplálási 5V és az akksi csatlakozása között van...

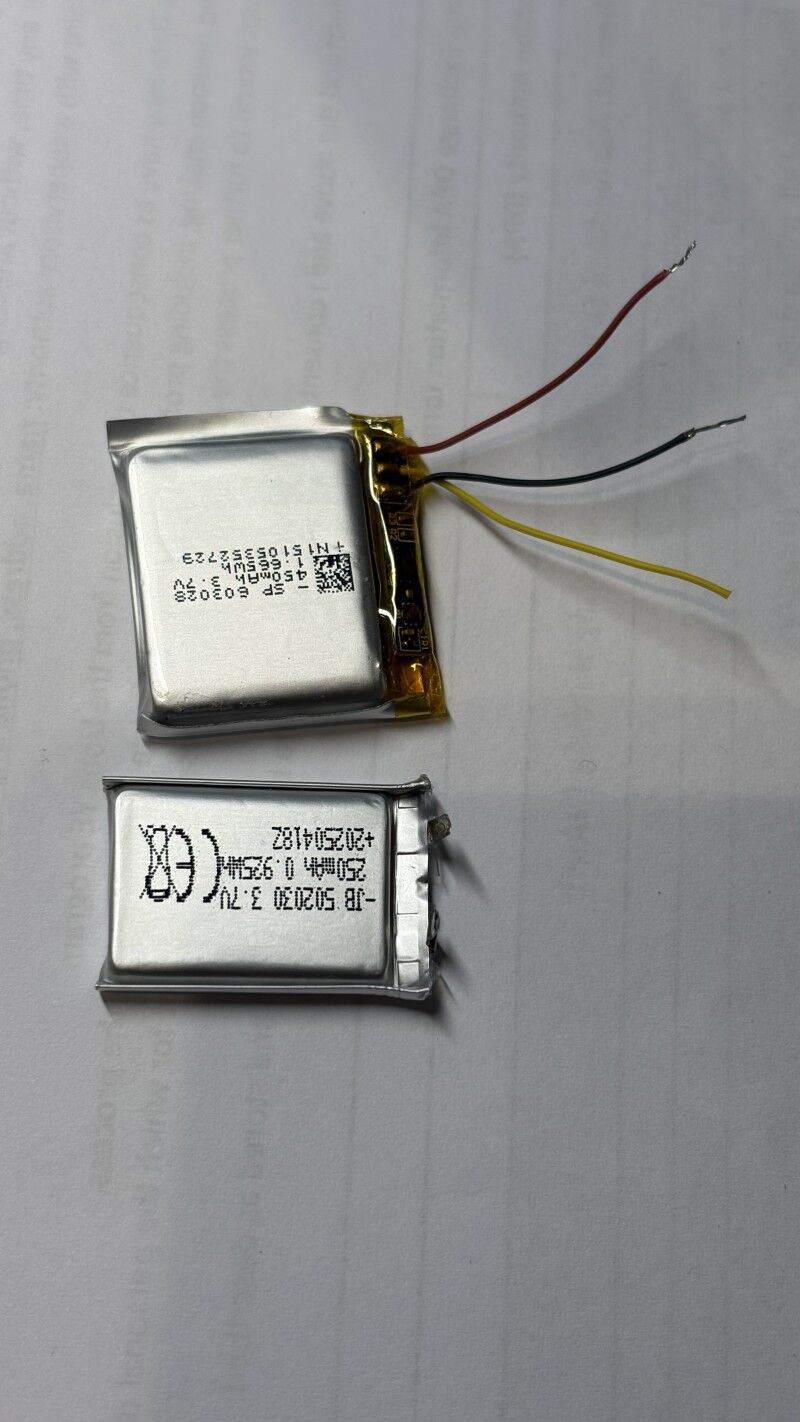

  Egyébként az említett akksi amúgy sem lenne kompatibilis, egyrészt nagyobb, másrészt ahhoz van saját elektronika és 3 vezeték, míg a lámpában csak egy sima két kivezetéses akksi volt semmi elektronikával: [kép]

• #102428 laed aktív tag zolnagy #102427

  Új Válasz 2025-11-27 18:33:16 #102428

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  laed

  aktív tag

  válasz zolnagy #102427 üzenetére

  Tranzisztor nem lehet, mert annak 3 lába lenne.
  Szerintem SMD kondenzátor.
  De nem lehet hogy az akku halt be??
