L4mie
veterán
Sziasztok!
Családon belüli kérdés (szóval nem nekem
én nem értek az archicadhez)
Mi a menete archicaden belül egy elem létrehozásának profil forgatással?
Mondjuk egy sombrero alakú lámpabúrát szeretnénk létrehozni, akkor én más CAD szoftverben fognám a profilt, középvonal mentén forgatnám és nagyjából kész.
De családtagnak archicadben kell és 10 perc keresgetés alatt csak projektben forgatós videót találtam
Tudtok adni linket, leírást, tanácsot, hogy tárgyat hogy lehet létrehozni így?
-
copass
veterán
válasz
Hunattila
#6891
üzenetére
MEK ajánlás...
https://mek.hu/index.php?link=A_kiviteli_tervek_tartalmi_es_formai_kovetelmenyei
"5.2. Nyílászáró konszignációk
Javasolt lépték rajzi feldolgozás esetén: m1:50, m1:25, m1:20
A konszignációk rajzos vagy táblázatos formában összegezve kiegészítő információt
adnak az egyéb terveken konszignációs jelekkel beazonosítható nyílászáró
szerkezetekről. "
konkrétan semmi sincs rögzítve arról hogyan nézzen ki.
az hogy a műszaki ellenőr ilyet akar, az semmit nem számít. -
Hunattila
tag
Köszönöm a választ. Az jó ötlet, hogy az idióta műszaki ellenőrt agyon kellene csapni, de sajna a Megrendelő őt bízta meg és a tervezési fázisba is úgy gondolja, hogy ildomos belekotnyelni. Ez a fajta konszignáció így csak gyalog oldható meg, hadd túrázzon az építész.
De mit várhatok el, ha a főépítészek jó része (tisztelet a kivételnek) gyakorlatból elégtelenre vizsgázna. Van olyan az ismeretségemben, akinek az utóbbi 10 évben egy családi házra futotta a tehetségéből. És ő dönt.
Mit szoltók Lázárék újabb ötleteléséhez. Már a családházhoz is tájépítészt kell bevonni. Úgy látszik, még mindig nmagyon olcsó az építkezés és még mindig rengeteg idő van mindenre.
Nagyon fárasztó ez az állandó ötletelés. -
OgreImre
senior tag
válasz
Raysen623
#6886
üzenetére
~10 évet van csak lemaradva. (mondjuk én is akkortájt csináltam utoljára építész konszignációt)
Ha már konszignáció, tudtok mutatni "ma menő" konszignációs lapot/listát?
Még emlékszem mennyit szenvedtünk ezekkel a konszignációs lapokkal, meg a konszignációs jelek kódolásával és dekódolásával. -
Raysen623
veterán
válasz
Hunattila
#6885
üzenetére
A lista része megoldható - bár nagyon használhatatlan ezzel a tartalommal, rajzi része meg egyenként kirajzolva és tervlapon összeollózva a két nézet. Rohadtul nem éri meg, a műszaki ellenőrt meg el kellene hajtani valahová, mert nagyon le van maradva a technológiával.
-
Hunattila
tag

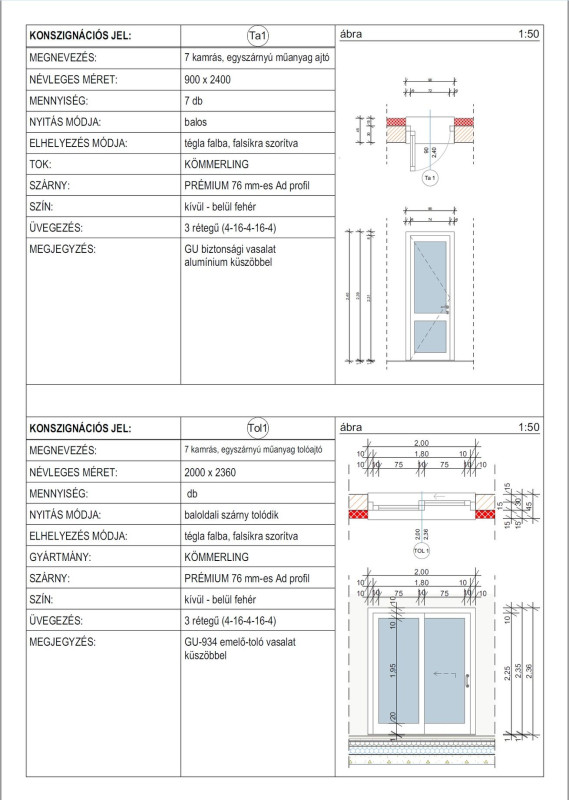

Már megint a konszignáció. A megrendelő műszaki ellenőre (még csak tervezés van) a melléklet szerinti ajtó-ablak konszignációt akar. Lehetséges -e az AC-ben AC 22-t haszálok.
Ha igen, van-e arra valami jó oksítás, hogy ne manuálisan kelljen ezt így elkészíteni, mint jelen esetben.
A válaszokat köszönöm.
-
Raysen623
veterán
-
OgreImre
senior tag
Sziasztok!

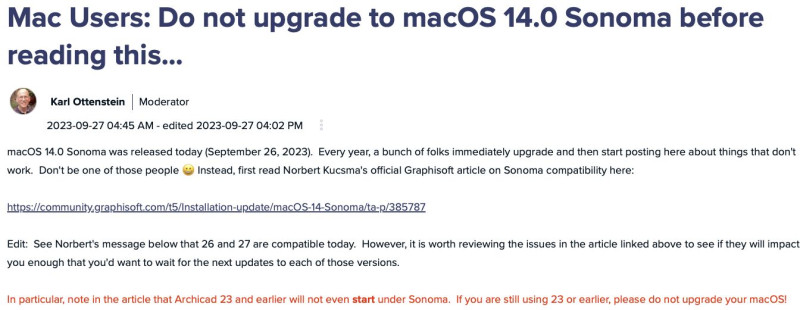

MacBook Pro 16" 2019 (intel), macOS Sonoma 14.4.1 rendszeren nem tudom feltenni az AC20-hoz a frissítést.
Az a Java verzió van telepítve ami kell az AC20-nak. Nem tudom engedélyezni ezt a plugint, csak a move to trash vagy a cancel a lehetőségem. Miután valamelyik opciót kiválasztom, csak utána jelenik meg a rendszerbeállításoknál az "Allow" lehetőség, de addigra a telepítő bezárul.
-
-
-
Na ez mi lesz vajon? Új ífc fordító vagy a natív formátum import lesz fejlesztve?
-
A logikája ugyanaz mint minden másnak a szoftverben, preset alapú. Tehát csinálsz felülírási preseteket aztán azokat hozzá tudod adni a nézet felülírásaihoz.
Ez a helyiségkitöltés az alap templateben benne van csak hozzá kell adnod. Ha valami régi archicad templatet görgetsz ami a felülírások előtti akkor elképzelhető, hogy nincs benne, akkor létre kell hozni. -
copass
veterán
IFC a legjobb irány amúgy, persze ott se mindegy hogy hogyan mentik le.
lehet kevés adatmennyiséggel is menteni és "kúrvasokkal" is!
a sokkal az a gond, hogy nagy lesz a fájlméret és nem lehet majd akármiben megnyitni majd. de abban minden benne lesz, felület,terület,térfogat,stbstb.pl: rétegese falszerkezeteket (gipszkarton) lehet úgy menteni ifc-ben hogy szétszedi rétegekre teljesen.
-
Ennél jobb. Elkészítheted és betölthetik a meglévő tervükbe.
Viszont ahogyan copass mondta egy előfeltétele ennek az egésznek az, hogy jó legyen a modell. Sajnos ez sem garantálható de elvárható
Az archicad demo verziója mindent enged a mentésen és a copy-pasten kívül szóval ha van hozzá kedved/időd rakd fel és próbálgasd. Asszem a trial periodban tán még menteni is tudsz.
-
v.tom
őstag
Nem IFC kezelő lesz, teljesen más a cél, a modellek feldolgozása nem is kell, kizárólag az anyagok. Sokkal többet egyelőre nem oszthatok meg a publikummal erről a projektről, de nem világmegváltó dologról van szó, legalábbis azok számára biztos nem, akik nem a kivitelezésben érdekeltek.
@daninet
A leírásod alapján ez egy olyan feature aminek a használatára valószínűleg nem lehet csak úgy rávenni bármelyik tervezőt. -
huszon valahanyas verzió óta saját paramétereket hozhatsz létre. Pl ha van egy fal akkor annak az elemnek kiolvashatod a beépített paramétereit pl.: hosszát, magasságát és a vastagságát. Aztán létrehozhatsz egy saját paramétert ami ((Hossz * Magasság)-Lyukak mérete) / tégla norma per m2
Ez megadja majd neked az adott falhoz mennyi tégla kell. Méf függvények is vannak ha pl kerekíteni akarod a számot. Kb mint excelben.
Utána ezeket bele lehet rakni konszignációkba (táblázatokba) amit bármilyen formátumba exportálhatsz.Viszont hozzátenném, hogy az archicad anyagmennyiségekhez egy ágyúval galambra szoftver, ez kb a funkcióinak az 1%-a. Ha már létezik BIM modell akkor sokkal egyszerűbb és olcsóbb szoftverek is vannak anyagkimutatásokra amik IFC fájlokat használnak.
Tehát a kérdésedre a válasz az, hogy az output nem standard, mindenki magának csinálja a saját templatejében. Az output lehet egy excel fájl vagy egy csv is. Az egyedüli ami standard lehet az az IFC kimenet.
Viszont mivel ennyire szabadon beállítható semmi nem gátol meg, hogy te megálmodj egy kimenetet a szoftveredhez ami neked kényelmes, utána ahhoz elkészíthető visszafelé az archicad paraméter amit a szoftverrel együtt megoszthatsz.
Továbbá készül egy magyar BIM template, azt is alapul veheted megelőlegezve, hogy sokan fogják használni (nem)
-
-
v.tom
őstag
Sziasztok,
Előre leszögezem, hogy nem ismerem az Archicad-et, legalábbis az utóbbi 20 évben megjelent verziókat már nem követtem, ezért kéne nekem egy kis segítség, de lehet hogy hülyeségeket kérdezek: lehetséges valahogyan Archicad-ből anyagszükséglet listát exportálni?
-
#6842
nagyt0m
tag
architect26
#6839
nagyt0m
tag
válasz
architect26
#6839
üzenetére
A licensze átírási lehetőség úgy tudom megszűnt kb 1 éve, már nem lehet adni venni a nem használsz szoftvereket.
-
#6841
daninet
veterán
architect26
#6839
válasz
architect26
#6839
üzenetére
ncore
![;]](//cdn.rios.hu/dl/s/v1.gif)
ki van találva, mert minél régebbi szoftvert veszel annál drágább az upgrade. Pontos árakra nem emlékszem, de nagyjából 700k nettó 2 verziót frissíteni. Ha nem adják oda gombokért a "használt" archicad-et lényegében ráfizetsz.
turit:
várható volt. Lényegében nincs semmi ami nem előfizus manapság, ráugrottak ők is a vonatra. -
turit
tag
Év végétől megszűnik az örök licensz vételének lehetősége. Éves előfizetéses modellre tér át a Graphisoft , mint a Revitnél.
Meglévő licenszek frissítése utána is folytatódik SSA-val, de kérdés meddig és milyen áron.
GS community forum a témában. -
#6839
architect26
aktív tag
architect26
aktív tag
Sziasztok!
Van olyan hely, ahol olcsóbban hozzá lehet jutni archicad szoftverhez?
Vagy korábbi verziójú (max Ac-25-től) szoftver adok-veszek csoport létezik?
-
Autocadhez vannak spec kiegészítők is amik pl a padlófűtés csőkígyóját belerakják egy helyiségbe automatikusan. [link]
Kicsiben szinte kizárólag autocaddel dolgoznak, közepes-nagy projekteken pedig többnyire revit.
De mivel Autocad 2D (és gondolom neked már van Archicad a gépen) simán rajzolhatsz 2D-ben archicadben is. Vonal meg kör eszköz van abban is. -
-
-
Hunattila
tag
válasz
daninet
#6823
üzenetére
Köszönöm. Ezt most meg kell rágnom. Vitathatatlan előnyben vagytok a számítástechnikában hozzám képest.
Én még redisztollal kezdtem, a csőtoll már tiszta mennyország volt.
... és sajna az agy átállítása így öregecsként nem túl gyors folyamat.Elég megküzdeni a felesleges hatósági szarakodásokkal, az inkompetens főépítészekkel, horribile dictu a Tervtanáccsal. Amely véleményem szerint jogellenesen működik. Elődjét a rosszemlékű ÉSZB-t emlékeim szerint jogellenes működés miatt kaszálta el az Alkotmánybíróság. Indokok között pl. olyan, hogy egyik építész a másikat pusztán szubjektív esztétikai okok miatt ne cseszegesse, szívassa.
-
válasz
Hunattila
#6822
üzenetére
Szerintem neked a paramétereket kellene átnézned úgy kollektíven. Aztán ha az megvan akkor azokat már csak hozzá kell adnod a konszignációhoz. Az egésznek a lényege 22 verzió óta, hogy többet ne a tárgyakba épített paraméterekre hagyatkozz hanem legyenek saját paramétereid amiket úgy hozol létre ahogyan csak akarsz. Ezek lehetnek akár kombinált paraméterek is, tehát definiálod, hogy ez egy fa nyílászáró, ablak, nyíló stb és ebből neked összerakja egy sorszámmal az ID-t. Ez csak egy példa, de remélem a lényeget érted.
Archicad youtube csatornáján van róla jópár videó
[link] -
Hunattila
tag
Üdv! Tud valaki egy jó szájbarágós ajtó, ablak konszignáció készítésről valami okosítást ajánlani?
Mert herótom van attól, hogy az egyéni konszig számokat nem fogadja, írja ki, csak az ID-t. Ha 10 db ugyanolyan ajtó-ablak vann, akkor tízet ír ki. Mivel ebben és nem vagyok guru szeretem a valamikori konszignációk megjelenését ezt szeretném leheteleg elérni.
A válaszokat köszönöm. -
-
Hunattila
tag
Köszi. Az megvan nekem is, de valamiért az AC -be betett BRAMAC, Tondach vagy egyéb cserepezést nem hozza át rendesen, csak a gerinceket. Mi lehet az oka? Igaz mostanában kezdtem nézegetni és még csak ismerkedek vele. Lehet, hogy én vagyok a kakukktojás és valami nincs jól beállítva. Még küzködök a háttér beállításokkal is. Kurzust kell vennem.
-
Hunattila
tag
Üdv mindenki! Kérdésem: A lumionon és a Twinmotionon kívűl milyen olyan 3 d-s látványtervezőt tudtok ajánlani, ami az ArchiCad-del is működik és elviselhető árú, illetve nem kell hozzá egy egyetemi krzus, hogy használata elsajátítható legyen egy korosodó építésznek is?
A válaszokat köszönöm. -
nagyt0m
tag
válasz
petymeg
#6810
üzenetére
A modulokat úgy kell elhelyezni, hogy a saját magasságukat alkalmazzák.
Az elhelyezés előtt az elemek beákkításaiban a "Függőleges pozíció megtartása a modul szintbeállításai szerint"-et kell használni.
Módosítani csak az eredeti file-ban tudod (ami pont helyett négyzettel van kijelölve az ilyen), ha ott módosítod akkor az a közös file-ban is frissül. -
petymeg
addikt
válasz
nagyt0m
#6798
üzenetére
Köszi!
Az EOV helyes helyszínrajzba beszúrtam az épületek alaprajzait vonalból, ez így rendben is van.
Viszont ez a modulos dolog nem nagyon megy. Csináltam a helyszínrajz alapján egy terepmodellt, födémből falakból stb. megrajzoltam az udvart, az utakat, kiemelt szegélyeket stb. Ha kapcsolt moduból le akarom helyezni az épületeket, akkor viszont totál szétcsúsznak a szintek és még módosítani sem engedi. Minden épületnek más-más a szintek magassága. -
copass
veterán
válasz
Hunattila
#6808
üzenetére
földszintből csinálom. kikapcsolok nagyjából mindent, csak a geodéziát hagyom meg és a külső dolgokat. járda, terasz,stb. 1:500-ra váltok át és egy ""helyszinrajz" fóliára teszem azokat a dolgokat amik a helyszínrajzhoz kellenek.
az épületet izometriából szedem le, az még 2D. kitölsékkel rárakom és kóc.
de ha bonyibb akkor csak az épületből csinálok egy 3D dokumentumot. -
Raysen623
veterán
Jellemzően helyszínrajzokat kell EOV helyesen menteni, ami megoldható egy Worksheet-en kezelt rajzi tartalommal, ami ki van tolva EOV helyes koordinátákba. Sima 2D-s terv, amiről bármit alá lehettenni a modellnek, vagy tervlapon összeollózni a két nézetet. Felesleges mindent egy nézeten tárolni. Aztán jött a mérési pont és léptünk egyet előre. Még az a funkció hiányzik, amikor át tudom venni egy modul terv koordináta rendszerbeállítását egy klikkel XML-ek export-importálása helyett.
-
copass
veterán
válasz
nagyt0m
#6803
üzenetére
nekem az volt a megoldásom rá, hogy megnyitottam az EOV helyes dwg-t, majd a telekre bemásoltam azokat a pontokat aminek kellett az EOV koordinátája. leraktam a koordináta tárgyat és a végén szétrobbantottam szövegre és azt átmásoltam.
babra volt, de ott volt!
volt hogy menetközben direkt ezért váltottam verziót egy nagy projektben. hogy ne szívjak az EOV-val! -
copass
veterán
válasz
nagyt0m
#6800
üzenetére
...az első mentésig lesz jó. mivel az EOV eltorzítja a koordinátarendszert, az AC pedig mentéskor felülírja a sajátjára...
arról nem is beszélve, hogy tehát kiraksz egy elemet a világvégére és szétesik az egész modelled...
ezért volt nagy újdonság a "Felmérési pont" AC25-től.
részemről helyszínrajz és kitűzési rajzon kívül másra nem igen használom.
de vannak elvetemült cégek akik alaprajzot is EOV-ban kérik. de most már gyakorlatilag egy kattintással megvan az EOV helyes dwg.
van hogy elfelejtem én is, aztán csinálok belőle alakzatot!:d
(mindenhol is segítesz
) , így már megtaláltam a helpet róla, héjszerkezet
én nem értek az archicadhez)
integrált GPU-val megnyitottam egyszer egy részletesebb csarnok modellt, teljes diavetítés volt.
Bár angol nyelvű, de röviden ezek a lépések. Persze ezt a beállítást a nézethez is társítani kell még utána, úgy lesz teljes a felhasználói élmény.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
