Dany007
veterán
Na mi a helyzet?
Ma én is kipróbáltam az enyémet nyomtató tápegységről! 30 volt 500ma. Több, mint a duplája az alapnak amit kellene kapnia...Már értem miért írtad, hogy figyelni kell a hűtésre! A kondi majdnem eldurrant! Már füstölt meg jött ki valami trutyi a tetejéből...
De megúsztam gond nélkül.
Most egy nagy ventilátor hűti. Hogy lehetne hatékonyabbá tenni? Mármint a hűtést.
Van egy tranzisztor és azon egy borda, az is piszkosul melegszik. Meg persze a kondi is, a tekercsről nem is beszélve... =/
De így sokkal durvább mint 12 volton! Mondjuk én leszedtem róla a gömböt és csak a kilógó vezetékkel játszok... : ) Szép kisüléseket produkál. Elég látványos. Ellenben amit 12 volton mutat, annyit egy öngyújtó is tud...Mi a helyzet a Tesla projecttel?
-
#45
moha21
veterán
Silentfrog
#44
moha21
veterán
válasz
Silentfrog
#44
üzenetére
Frekvencia hasonló, feszültség és áramerrősség paraméterek a mások. :>
-
#44
Silentfrog
veterán
Silentfrog
veterán
Megtaláltam ezt az irást és rájöttem nekem ilyen kell.
Persze elég a "sima" nem kell a húzott orajelű!
-
-
moha21
veterán
Nem kell összekötni a végét a szekundernek a negatívval !
AC nem jó csak egyenáram. A képemet ha megnézed, látszik ( bár kicsit kusza ), hogy van bekötve a szekunder teljesen, galvanikusan el van választva.
Csak ami Nálam G, D, S az nálad B, C, E mert ugye a 3055 az bipoláris tranzisztor. -
-
moha21
veterán
Hát igen, nekem is megadta magát egy billentyűzetem, mikor a közelében volt. A nagyfrekvenciás elektromágneses zavart okoz, amiket a félvezetők nem nagyon szeretnek.
A gépem teljesen vasból van, így oda nem jut be, bár azért a 0,75m távolságot tartom.
TV, rádió is meghülyül. -
SAMYka
senior tag

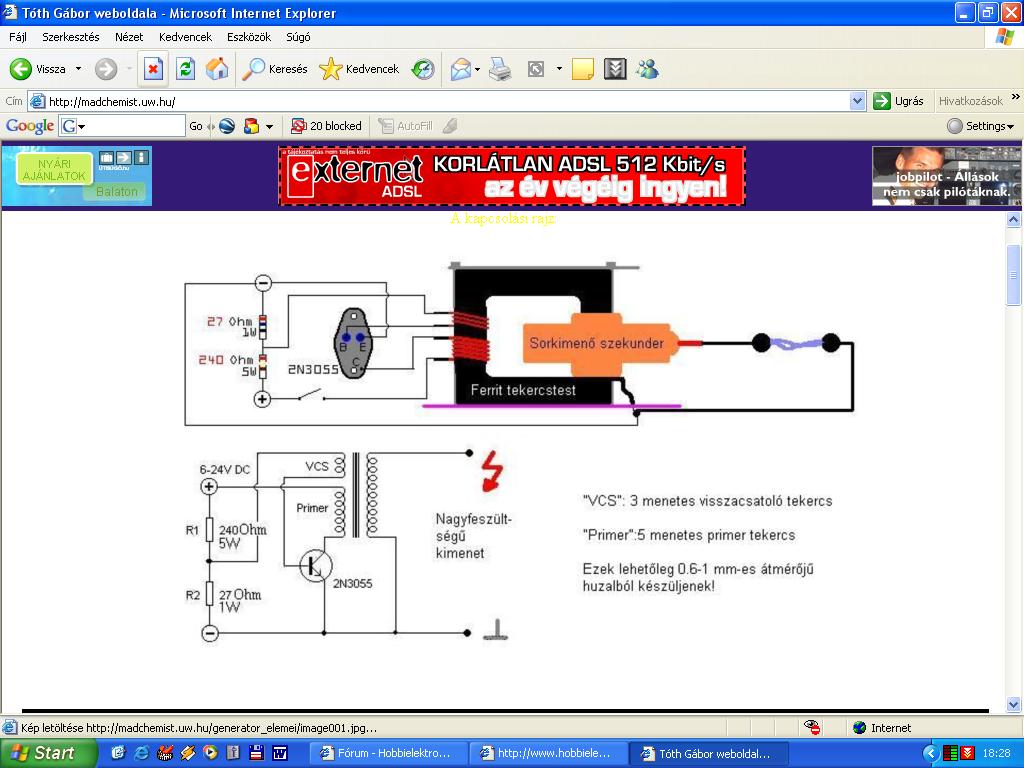

Köszi a rajzot
Nem volt fet a boltban ezért vettem egy 3055-öt furán is néztek rám hogy miért ezt kérem helyette de mondtam hogy jó lesz![;]](//cdn.rios.hu/dl/s/v1.gif)
A 3055-höz kell majd keresnem egy lábkiosztás és már építem is a plazmám
Amúgy mekkora áramerőség kell neki 1A elég?De látom hogy te 5W-os ellenálást használtál mindenütt én a 33-ohmosnak 1W-ost vettem a rajz szerint majd meglátjuk hogy bírja ha kell meghűtöm azt is
-
moha21
veterán
Így néz ki ez a FET-es megoldás ennek kell legalább 24 V.
3 tekercs visszacsatolás ( feedback ), 5 tekercs primer.
A feedback vékonyabb, mint a primer tekercs, de ha ugyanolyan vastag az sem hoz szemmel látható különbséget.
Ezeket Hőre lágyuló ragaszóval ragasztottam oda, mint látható PC tápból való kábelek, annyira nem számít a méret.
Egy 33 és egy 220 ohmos ellenállást használtam.3055N Bipoláris tranzisztor 1-2 száz forint lehet, de azt nagyon hűteni kell.
Ez a MOS-FET IRFP 250N. 500 Ft. Itt értelemszerűen a Gate-re megy a feedback, a Source a negatív oldal, a Drain a primer.
-
moha21
veterán
Most fejből nem tudom az adatokat, de estére teszek fel képeket. Arra emlékszem, hogy a primer oldal az szétbuherált PC-táp kebelből van és a feedback is.
Elvileg a feedback-nek vékonyabbnak kell lennie, de nincs számottevő különbség, ergo készülhet mindekettő bontott PC táp kábelekből.
Az a FET kb 500-600 FT körül van viszont sokkal jobban bírja, mint a 3055-ös. A 3055-ösnek is kell egy hatalmas borda, sőt még egy ventilátor sem árt neki.Ám ha TV-t bontasz akkor abból is ki lehet szedni a tranzisztort, mondom valami bu208 stb lesz. Azok jobbak, mint a 3055-ös és ingyé van.
Este teszek majd fel képeket!
(#20) madstunt: Köszönöm!
-
SAMYka
senior tag
A primer oldalnak milyen huzalt milyen keresztmetszettel és hány menettel használtál?
Ha jól emlékszem a sorkimenő az ferit magon van mert a vas már nem képes ekkora frekvenciát transzformálni
A FET-nek kb mennyi az ára? Régen építettem már ilyen kapcsolást azt tudom hogy a 3055 az nem drága és könnyű hűteni Meg esetleg csinálhatnál valami közeli képet a te nagyfesz tekercsedről
-
-
moha21
veterán
Ha minden igaz nyáron csinálok 1 nagy tesla tekercset.
A Van Der Graaf genertor is jó, de az csak egyenáramot állít elő meg hát az mechanikus eszköz!
Igen nem ugyanaz boltban venni, ezért is álltam neki a plazmagömb átalakításához.No-kia & Dany007: örülök tetszett nektek!
Egyébként következő projekt ilyen lenne, mert szeretem az ilyen PC-speaker szintű elektromos zenét: Tesla music
-
moha21
veterán
Az hiszem valami erősítőből marad tarfó és az lett egyenirányítva. 1-2 ampert vesz fel egyébként szóval nem sokat. Van másik meghajtóm is az 30V-nál kb 25 ampert vesz fel, mondjuk az nem fogdosnám.
Íme egy videó róla: ZVS driver@ 30V -
moha21
veterán
2N3055 bipoláris tranzisztor helyett használj IRFP250N MOS-FET -et az 30-40V-ig bírja a bemenő feszt
A primer és feedback tekercset neked kell feltekerni a sorkimenő vasmagjára.!
Egyenirányított monitor trafó nem jó, mert váltó áram kell, régi TV-k az ideálisak amikben külön van a nagyfeszültségű feszültségsokszorozó ( ami egyenirányít is ).
TV-ből is lehet bányászni tranzisztort hozzá általában BU*** szoktak lenni. -
Dany007
veterán
-
moha21
veterán
Nem fake!
Mivel saját magam fogdosom. Még mondom is apumnak közben, hogy az alufóliához nem nyúlok hozzá többet.Íme egy kép róla:
(#5) Silent77: vaterán vettem.
(#6) Dany007 : Ha a közelében még mindig világít az energiatakarékos izzó, akkor valószínű, hogy az üveg ment tropára.
-
-
Az a 60W-os videó mekkora fake...a csóka fogja az energiatakarékos izzót, és az világít a kezében...persze...a gömb amúgy érdekes, karácsonykor én is gondolkodtam egy ilyen "olcsó" változat beszerzésén...
-
moha21
veterán
Azért az első 2500 Ft-os és a moddolt között van némi különbség.
Az intenzitásra gondolok. Nem tudom 15 rongyért milyet vesztegetnek, nekem meg kellett úsznom az egészet 3000 FT-ból.Persze, hogy világítani fog nálad is, az elv ugyanaz csak fel van turbózva.
Így gyakorlatilag az elektronika részét én csináltam és ennek örültem.
(#1) szablya: Arra, hogy bámuld élőben csodálatos, főleg sötétben.
-
Dany007
veterán
Kvúl. De nem tudom mit kell nézni a moddolton : P
Az enyém, az teljesne sima 7köznapi boltban anno 15 ezerért vásárolt gömb. És ha a takarékos égőt a közelébe viszem elkezd világítani! Pont ahogy a videón is. De ahhoz nem kellett modding De azért hajrá! Hátha mégtöbbet ki lehet facsarni belőle.
Egyébként lehet a tranyó meghalt ettől a "visszacsatolástól", de ki lehet mérni döglött-e.
.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Köszi ezt a videót még nem is láttam.
