Samsung SCX-4200 papírfelszedő henger csere

Nemrég érkezett egy ilyen nyomtató, ami nem szedte fel a papírt. Na nekem nyomtató javítása ezer évente egyszer sikerül, de ebben az esetben bugos volt a világ, és a hiba oka valahogy közismert, leírva ezer helyen : elkopott a papírfelszedő henger. Csak ki kell cserélni. Mivel ez lézernyomtató, nagyon is megéri.

Kemény 1300Ft volt az alkatrész ebay-ről, sarcokkal sem lett több a kétszeresénél :D

Az a része, amiről van videó, nem is volt egy nagy meglepetés; nyilván szét kell bontani az egész nyomtatót, mert hát ilyen kopó-fogyó alkatrészt miért kéne egyszerűen cserélhetővé megalkotni :D

Azonban a videóban nem látszik, hogy mi történik a hengert tartó tengely kiszedése után, így ha már ott voltam, csináltam képeket, hogy másnak egyszerűbb legyen.

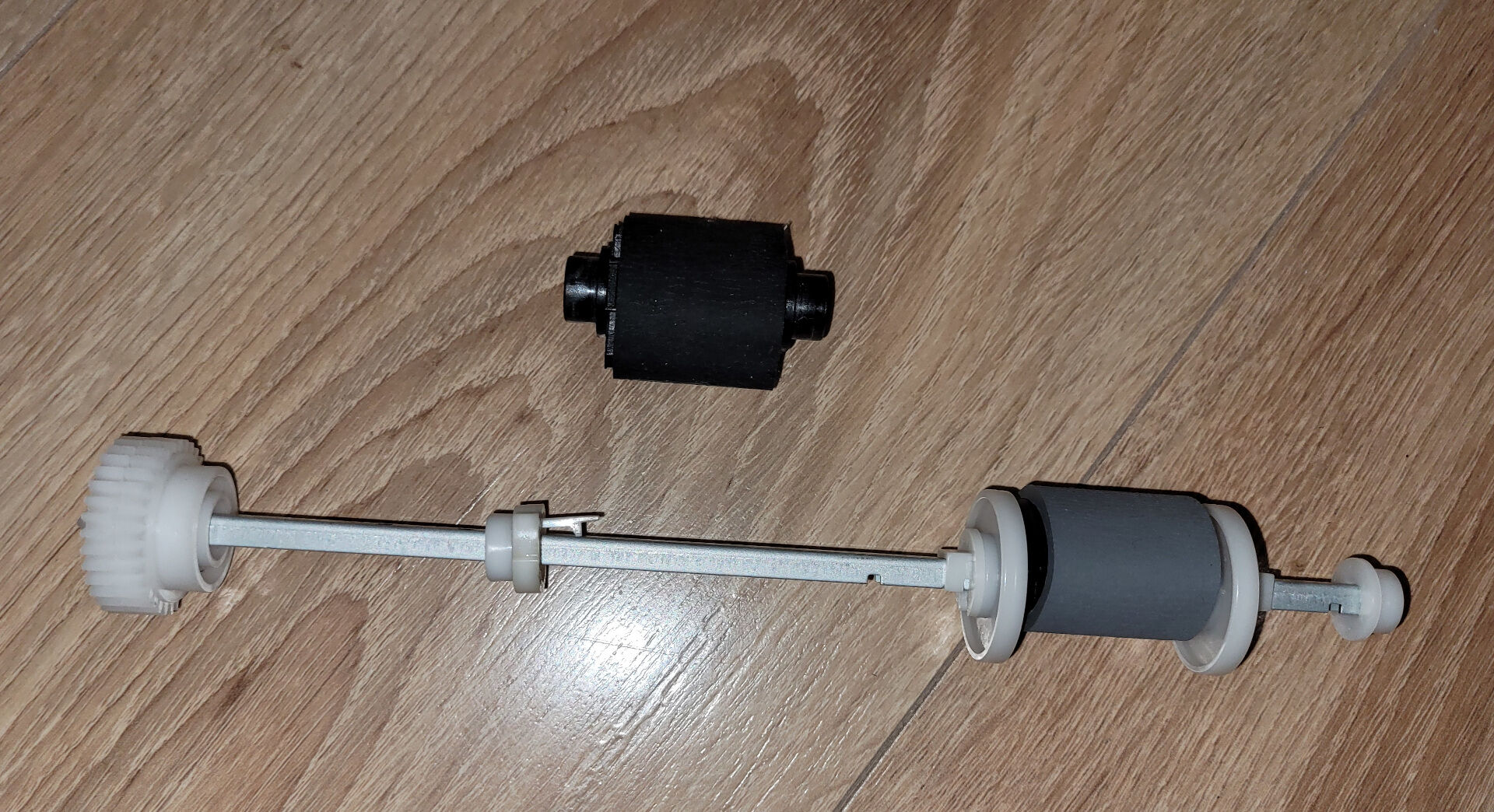

Szóval nagyon nagy kaland nincs; a fogaskerék lejön a rúdról, a záróelemen, ami a képen középre ba van húzva, pedig a kiálló kis kart kell felemelni, úgy lehúzható az is. A henger két oldalán a műanyag görgők rögzítéseit simán le lehet emelni a tengelyről egy lapos csavarhúzóval, nem kell végighúzni az egészen (persze én végighúztam, onnan tudom, hogy nem kell :W ) Ezután már jön a henger is.

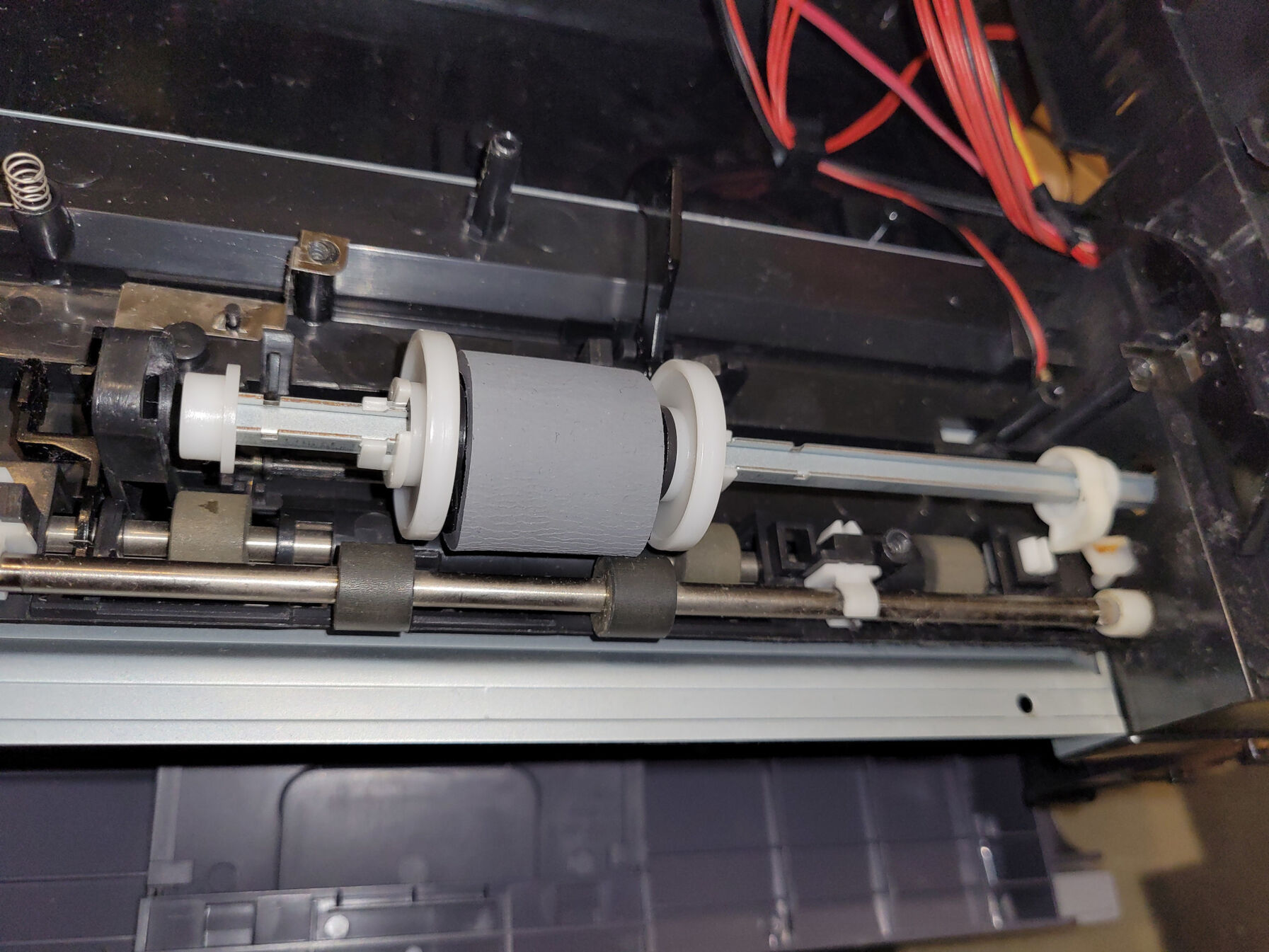

És így néz ki a helyén

Nem űrtechnika, csak persze hogy a fél nyomtatót szét kell bontani hozzá :O
Illetve : mivel a nyomit össze-vissza borogatni kell a művelethez, vedd ki a tonert előtte :D Nem borítottam ki szerencsére, de a fényhenger tiszta toner lett (és így a nyomatok is), csomó pucolóciklust le kellett nyomni, mire újra normálisan nyomtatott.
