386-os Chicony gázplazma laptop memóriabővítése

286-os laptop memóriabővítés után itt egy újabb rendhagyó 386-os laptop memóriabővítés. Ezúttal is Ákos barátomnak bővítettem 386SX laptopban memóriát.

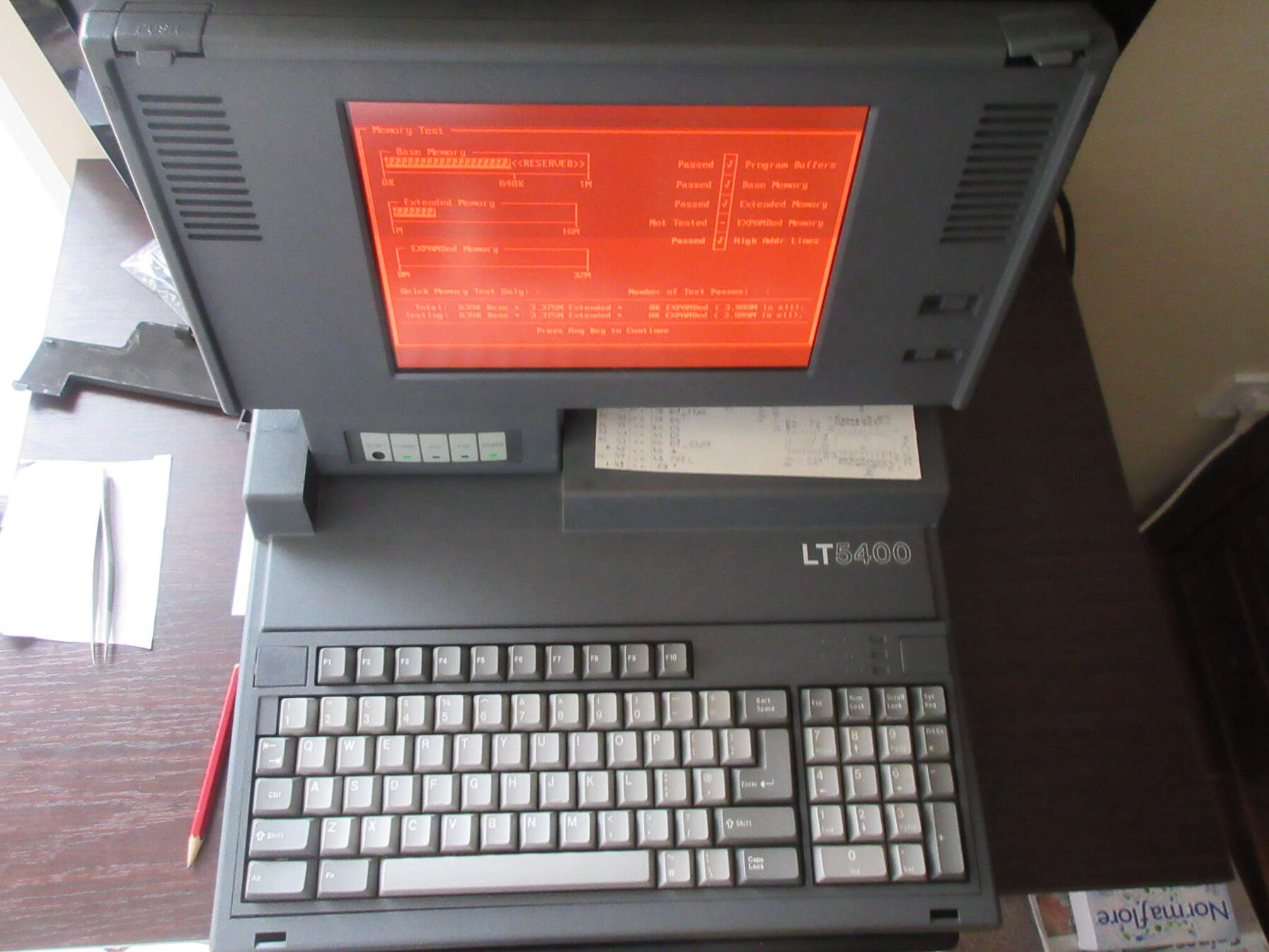

A gép egy nem mindennapi Chicony LT5400 gázplazma kijelzős laptop, amit Ákos hozott memóriabővítésre hozzám.

1024 kB vagyis 1 MB alaplapi DRAM-on kívül nincs más, csak egy 50 pin-es csatlakozó memória kártya számára...
Ritka és rendkívüli módon foglalatos a 386SX processzor is.

Kerestünk memória bővítő kártyát is, vagy eladó hibás laptopot, amiben lenne ilyen modul, de nem találtunk.
Egy ilyen memória bővítő modul kellene mint a korábbi LT3400 (286) változatában látható:

Samsung Deskmaster 386s/20n

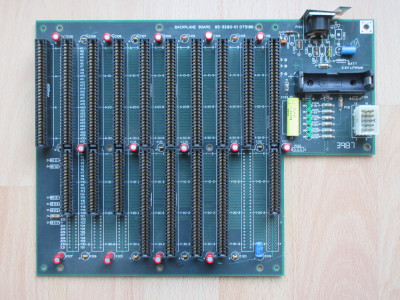

Előkerült szüleim pincéjéből egy Samsung Deskmaster 386s/20n gép.

Amint a nevéből is sejthető, ez egy 386-os gép 1988-ból (a BIOS szerint).

Hátsó címke és az integrált VGA kimenete:

10 év várakozás egy alapos takarítással és táp ellenőrzéssel kezdtem.

Kérem aki nem tudja mit csinál, ne szedje szét a tápot, veszélyes feszültség maradhat a kondenzátoraiban még sokáig áramtalanítva is, ezért is a DANGER felirat!
Mérve jók a kondenzátorok, 2db 330uF 200V még mindig 327uF és ESR is jó,
az 5V-os kondenzátor csoportra pedig 16mF-ot mértem, ami ugye 16.000uF.

Régi Gépterem: II.386

Időutazás a Régi Gépterem következő korszakába…

II. 386:

Nagymamánál még egy 386-ost építettünk maradék alkatrészből kisebbik öcsémnek:
valami 386 SX alaplap, integrált 20 Mhz CPU, 2 MB memóriával + 20 MB-os Seagate ST-225 MFM HDD és 1.2 MB-os nagy floppy meghajtó, mindez nagy 60 cm széles fekvő házban + az első 386-os gépünk Philips monitora, CGA videokártya RCA kimenetére kötve.
A gépházat mondjuk bontóban vettük hozzá, az alaplapra már nem emlékszem, hogy honnan van.
Hálózati kártya is volt a gépben, talán AMD PCnet ISA+

386SX (20 Mhz) alaplap:

Leírás: [link]
Ez biztosan működött, az ezredforduló körül még a Dallac IC belső eleme sem volt lemerülve.
386SX az 16 bites külső adatbusza miatt kettesével kezeli a memóriákat, így elég bele 2x 1 MB, 9 bites simm modul is.
Öcsém emlékei szerint egy másik lehetséges alaplap egy AMD 386SX, de azt nem találtam meg.

MFM HDD beüzemelése 25 év után

Végre sor kerülhetett az MFM, vagyis az első merevlemezeim beüzemelésére.

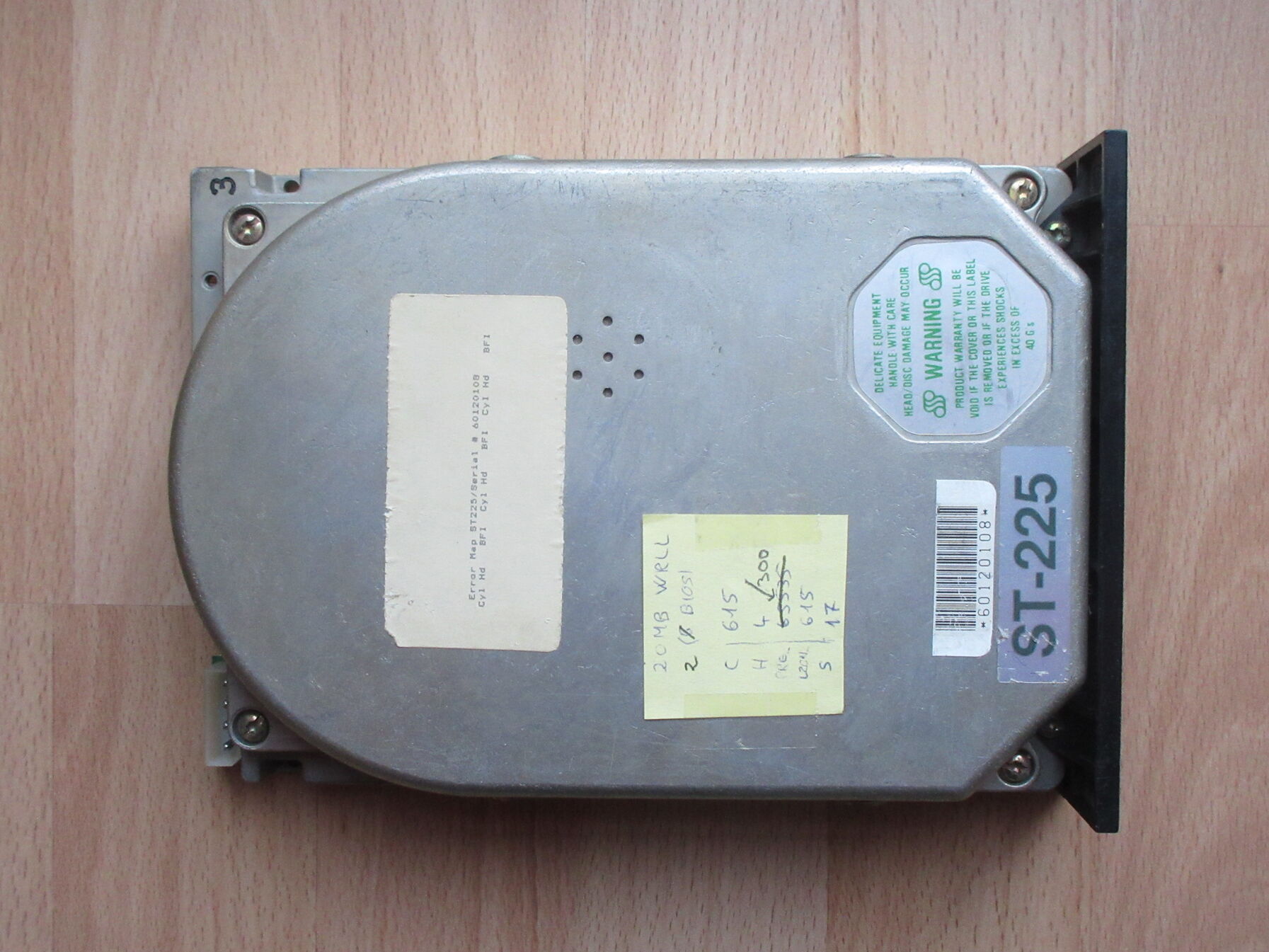

Egyelőre 2 db Seagate ST-225 került elő, ez 5.25" és csak 1U magas, szóval akkora mint egy CD-ROM, vagy nagy floppy meghajtó, ja és 20 MB (!) tároló kapacitású, ami akkoriban talán közepes méretnek számított.
Az ezredforduló óta nem voltak aktív használatban, rákötöttem tápra és teljesen egészséges hangja van, ismerős retro nosztalgia érzés fogott el, de sokat hallgattam ezt az első 386SX gépem üzemelése közben. :)

Az egyik 16 bites MFM vezérlővel párosítva volt használva:

Valamiért tévesen WRLL felirattal lett ellátva, valószínűleg azért mert annak idején rosszul tudtam és tévesen azonosítottam a hozzá tartozó 16 bites MFM vezérlő miatt. Valószínűleg valaki ezt mondta az ezredforduló körül és így maradt meg. Onnantól ezzel különböztettem meg, hogy nem a 8 bites MFM vezérlővel, hanem egy másik 16 bites vezérlővel volt párosítva és használva.
... és a HDD alja:

286-os AT táp kondenzátor mérés

Szétszedtem kitakarítani és lemérni egy 30 éves AT tápegységet, ami 286-oshoz volt használatos a '80-as évek végén és '90-es évek elején.

Ezt a tápegységet Miki - általános iskolás osztálytársam - apjától kaptam a '90-es évek közepe- vége felé SEGA TV játék utánzat javításért, 286-os alaplappal és MFM vezérlővel együtt. Emlékszem ezek a megmaradt alkatrészek az előszobában a padlón, falnak támasztva vártak, de erről majd később...

Térjünk is vissza a maiakhoz képest dupla / tripla méretű PC tápegységre:

Ez a tápegység legalább 25 éve nálam van, 10 éve be sem kapcsoltam, így egy alapos takarítással kezdtem, majd inkább megmérem a kondenzátorokat mielőtt feszültség alá helyezném.

LED-es óra javítás

Az órában az eredeti kék LED-ekből több tönkrement. Szétszedtem, hogy cserélhetőek-e a LED-ek? Láttam már panelra integrált LED chip-eket is, arany hajszál vezetékkel…

SENCOR SDC 120 típusban szerencsére SMD LED-ek vannak, ebben nem külön kijelzők vannak, hanem egyetlen nagy darab fehér műanyag (kék fóliával) takarja a panelen lévő LED-eket, ezt az egészet le lehet pattintani lapos csavarhúzóval.

Először még csak a rossz LED-ek cseréltem ki, az alarm LED-eket felhasználva, de pár nap múlva ismét tönkrementek más LED-ek is, pedig cseréltem az előtét ellenállást is 2,2 ohm-ról 47 ohm-ra, ezt találtam a fiókban. Szerencsére a multiplex vezérlés miatt csak egy közös ellenállás van. Még így is elég erős az óra fénye, miközben huszadára csökkent az áram, mert nem lineáris a LED karakterisztika.
(a halvány fényerősség ellenállása pedig 22 ohm volt, ez maradt, erre tranzisztor söntöli rá párhuzamosan a korábbi eredetileg 2,2 ohm-ot a maximális fényerősséghez.)

10.000rpm fordulatszámú winchester SSD helyett?

Mindig is érdekelt mit tud egy 10.000 rpm-et forgó merevlemez és persze a hangja is. Napjainkban már olcsón hozzá lehet jutni Western Digital VelociRaptor HDD-hez, amiben az a legjobb, hogy ez is SATA csatolós, nem kell hozzá más drága vezérlő. Létezik belőle 150, 250, 500GB és 1TB kapacitású. Nekem 500GB-ost sikerült szereznem. Olcsóbb, mint egy SSD, ugyanazért az árért feleakkora SSD kapható.

WD5000HHTZ: WD VelociRaptor, 10.000 rpm, 500GB

Tesztnek feleségem régi Pentium 4 gépét használtam (P4 Dual-915GL, Prescott 3Ghz CPU, 2GB DDR RAM), ennek HDD tartalmát másoltam át Linux dd parancsával.

Az előző HDD egy 160GB Samsung 7200rpm SATA HDD, erről a Windows 7 normál indítás során 1 perc 5 másodperc alatt töltött be a háttér megjelenéséig, láthatóan sokat világított némelyik szakaszon a HDD Led, valamint jól megszokottan zajos a sok apró fájl elérésekor, szerintem ez a régi Samsung HDD a leghangosabb a gépben.

Retro CPU / FPU gyűjtemény története

Processzor gyűjteményem bár nem sok, mégis számomra különleges, mivel mindegyik egy-egy darabja a számítógépes korszakaimnak, amiről korábban írtam a Régi Gépterem blog sorozatban.

Kép...

Van itt 8087 és 287 FPU, továbbá 386 és 486 processzorok, ablakos EEPROM IC-k, fém oszcillátorok 286 és 386-os lapokhoz) de van egy kakukktojás is. Mindegyik IC kerámia, kivéve a Toshiba TMP… az plasztik tokban van, viszont különlegessége abban rejlik, hogy nem 40, hanem 64 lábú, valami nyomtatóból forrasztottam ki ha jól emlékszem.

Az 5 db 386-os processzor különlegessége, hogy ezek közül 4 egyetlen alaplapban járt, kezdetnek intel 386DX-25 volt benne, amit inkább lecseréltem típus azonos AMD-re, amit később követett a két másik 33 és 40 Mhz-es is, végül azért is van mindegyik kiszedve mert sajnos meghibásodott az alaplapi memóriavezérlő, amiről 386DX bejegyzésnél írtam részletesen.

486-os Laptop memóriabővítés

Előző blogbejegyzésemben írtam a 486-os Laptop történetéről, amit egy évtizedig aktívan használtam, de csak 8 MB memóriával, közben kerestem bele való FPM RAM-ot de nem találtam.
Itt még memóriavezérlő kérdése, hogy milyen RAM-ot kezel, a régebbi 486-osok általában csak FPM-et.
Dell Latitude XP 4100T típusú laptopban integrált 8 MB FPM RAM van, valamint 2 üres foglalat bővítési lehetőségként, próbáltam de ebben nem működött az EDO, a laptop FPM memória pedig ritka...
Dell katalógus szerint max 40 MB memóriát kezel, van az alaplapon integrált 8 MB + slotonként max 16 MB lehet. [link]
Az utóbbi egy évtizedben pihent, közben néha azért elővettem és beüzemeltem egy kis nosztalgia erejéig.

486-os Laptop memóriabővítés: EDO RAM átalakítása FPM szerű működésre
