486-os laptop memóriabővítés után itt egy újabb rendhagyó 286-os Laptop memóriabővítés:
Egy barátomnak bővítettem 286-os laptopban memóriát... Megszenvedtük, mert bár SIMM memóriás, de a Toshiba mérnökei újragondolták és áttervezték a kiosztást, megspóroltak egy jumpert, ami a 286-os lapokon még volt a memória méretét illetően, helyette inkább átkötötték a SIMM modul pin28-at...

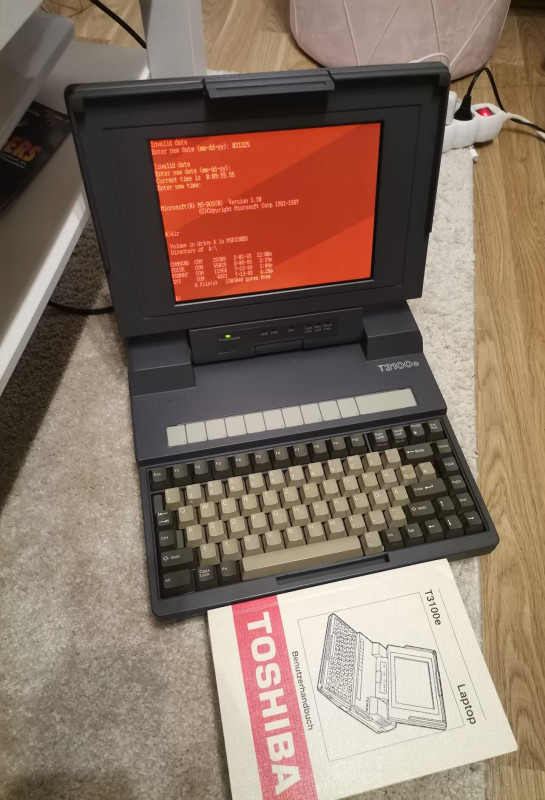

A gép egy nem mindennapi Toshiba T3100e gázplazma kijelzős laptop, amit Ákos hozott memóriabővítésre hozzám, miután Ő nem járt sikerrel, nem működik benne egyik 30 pines SIMM modul sem amivel próbálta, pedig minden típus járt benne, 3 és 9 chipes is, 256 kB és 1 MB, sőt 4 MB-os modulok is, de fel sem ismerte.
Kezdetnek 1024 kB vagyis 1 MB DRAM van csak az alaplapon és további 4 üres SIMM foglalat memória bővítésre.

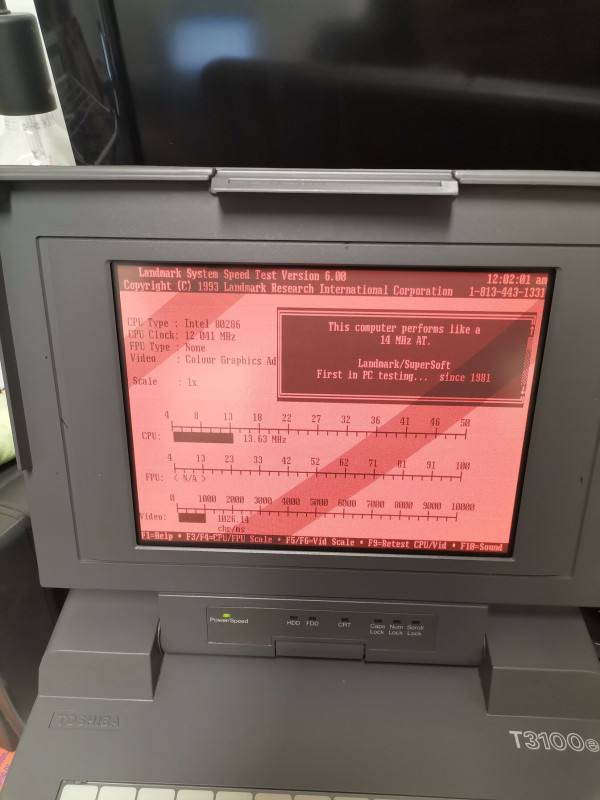

Landmark teszt kép:
Kezdetnek találtam egy írást: [link]
Itt írják, hogy a Toshiba nem szabványos SIMM modulokat gyártott, kis módosítással tették, így lehet mégis számít a márka, anno nem volt szabvány kőbe vésve.
Fent linkelt laptopban épp Toshiba 3 chipes 256 kB-os modul van, Slot 0-ban (középen).
FPU foglalat pedig felette van a táp alatt, talán hozzáférhető annak eltávolítása nélkül is.
Megnéztem a Toshiba leírást, pinout-ot és összehasonlítottam normál SIMM-el: [link]
Valóban a Toshiba újragondolta... [link] (147-148. oldal) + ez egy hasznos pdf a géphez.
elolvastam valakinek az írását átalakításról és ez alapján körbe néztem, [link] (10. hsz.)
Hirdetés
Toshiba is 3 chipest használt, ez egy gyári módosított 256 kB modul: [link]
azon éppen a 24-es megy földre egy ellenállással és 28-as nincs bekötve, az megy a 2-esre, ellenben a megszokottal.
Toshiba mérnökei úgy gondolták, hogy a 24-es pin földre húzásával jelzik a 256 kB modul méretet,
28-as pin földre húzásával pedig az 1 MB modul méretet.
Körbenéztem itthon és ezeket a SIMM memória modulokat találtam, itt még az eredeti állapot: [kép] [kép]
Mértem, hogy CAS-t mind a három chip megkapja SIMM pin2-ről, szóval az egyik átkötés már gyárilag megvan, továbbá 24 és 28-as pin sincs bekötve gyárilag.

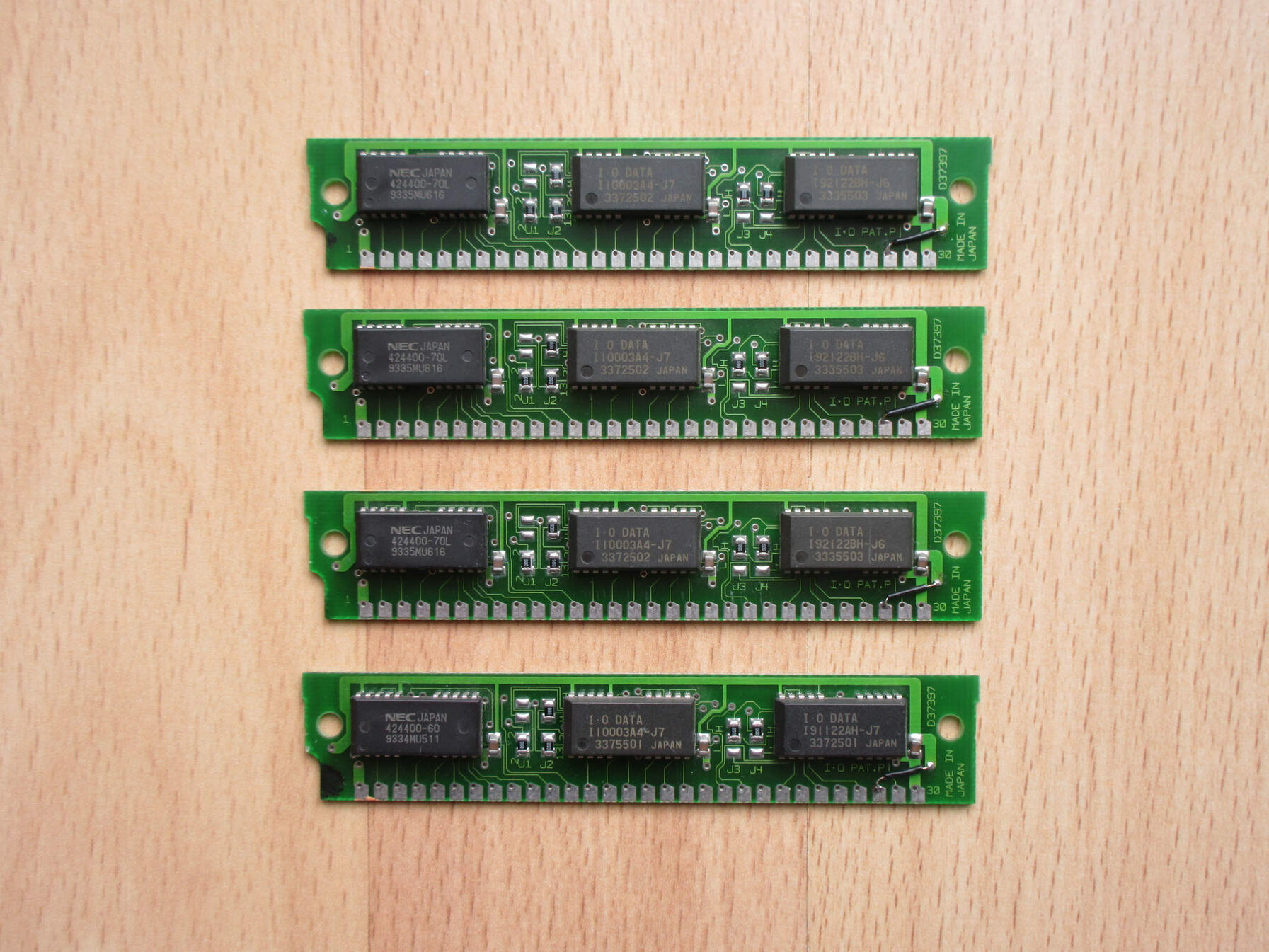

Meg is csináltam az átalakítást 28-ast földre kötve:

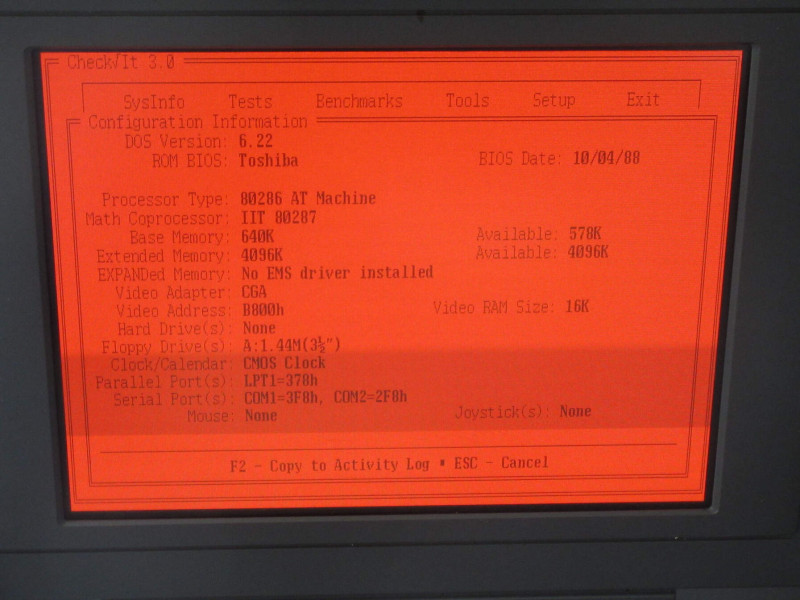

Fél siker... felismeri, felszámolja a 4096 kB-ot, de aztán "parity error" üzenet fogad.
Annyi volt a baj, hogy nekünk 26-os sem volt bekötve gyárilag, ami pont a paritásért lenne felelős.
Visszaalakítottam az I.O Data memória modulokat és tovább vizsgáltam:
4 x 1 MB, 70 ns, 3 chipes és mégis non-parity? [kép] - még egyszer.
Ez egy ritka érdekes modul, bár 3 chipes de pin 26 és 28 nincs bekötve,
némelyik 286-os gép parity error-t dob rá, EISA 486 lap sem megy vele, viszont 386DX az megy vele,
NEC chipet tudtam azonosítani, az 1 M x 4 bites, a másik 2 I.O Data IC adatlapját sajnos nem találtam sehol,
mivel nincsenek paritás vezetékek bekötve, így elképzelhető, hogy csak 8 bites az egész modul.
(van 4 chipes modulom is non-parity, ki tudja milyen elrendezésből jön ki a 8 bit.)
Kérem, aki tudja azonosítani az I.O Data IC-ket, ne fogja vissza magát, köszönöm.
DRAM katalógus: [link]
Ákos talált egy videót is az átalakításról: [link]
Ez pont ugyanaz az átalakítás amit én is csináltam és amit csinálni is fogok, de immár 9 chipes memóriákon.

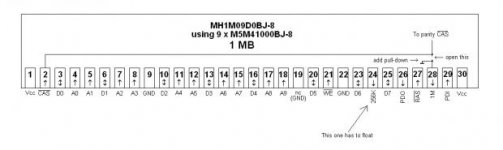

2-est 28-asról jövő vezetékével összekötni, 28-asról levágni és azt földre kötni.
Ákos hozott sok memória modult, de nem volt pont ugyanilyen közte,

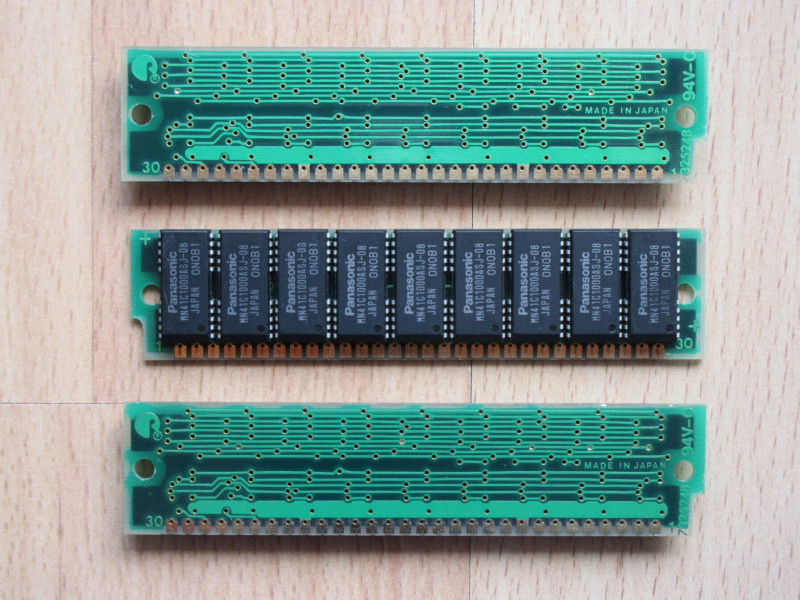

így 4 egyformára esett a választás, mint itt a felső: (kép később készült rajta van 2 másik is)
... felsőt nagyon nehéz volt átalakítani, mert vastag a lakk és vékony a réz fólia, ezt biztos nem csinálom meg még 3x.

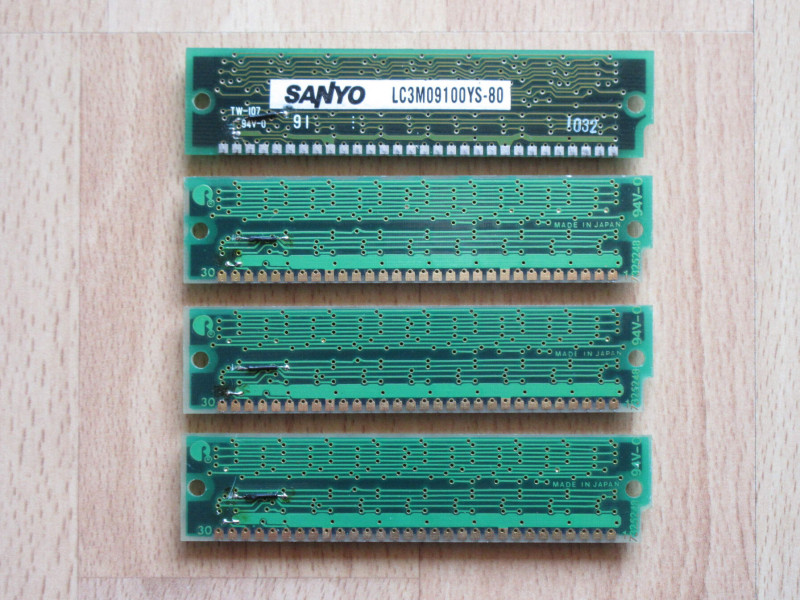

Így kerestem másik fajtát, amik láthatóak a fenti képen, illetve itt is:

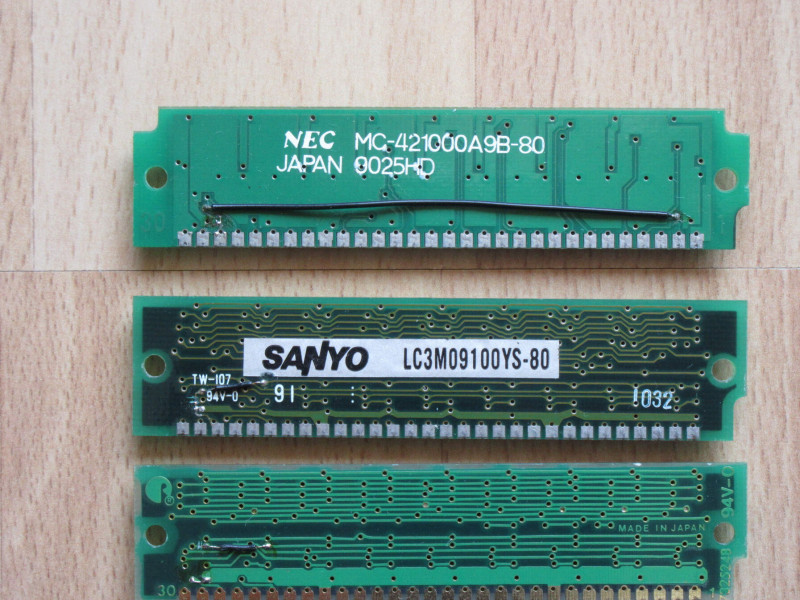

Ezeket hardveraprón vettem Zsolttól, sajnos csak 3 egyforma közte, a 4. az egy Sanyo, tartaléknak azt is átalakítottam:
Multiméter szakadás vizsgálóval ellenőriztem, hogy mi hova megy, szemmel nem igazán látszanak a másik oldali vezetékek.
Végül hasonló szín és dizájn okán az utóbbi 4 modul került a gépbe és NEC maradt tartalékba.
Ákos ismét elhozta a laptopját, így részese lehettem a közös sikerélménynek:
Meglepően éles képe van, pedig csak CGA felbontás, mégis sokkal szebb mint a korabeli CRT monitoroknak.

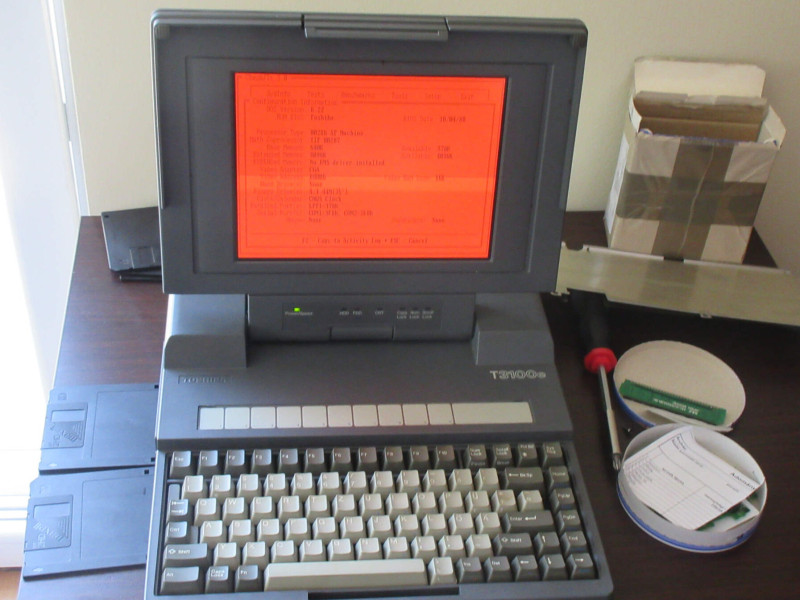

Következzen még egy kép messzebbről:
A valóságban nincsenek csíkok a képernyőn, azok csak a kamerán keresztül nézve futnak.
Szemfülesek már kiszúrhatták, hogy időközben és nem utolsó sorban FPU is került a gépbe:
Itt egy leírás miszerint 287-12 MHz FPU megy bele, vagyis CPU-val azonos órajelen jár, [link]
ez meglep, mert 286-nál ez még nem megszokott, 2/3 CPU órajelen szokott lenni.
Szívesen odaadom, de csak akkor ha tényleg erre van szükség. [link]

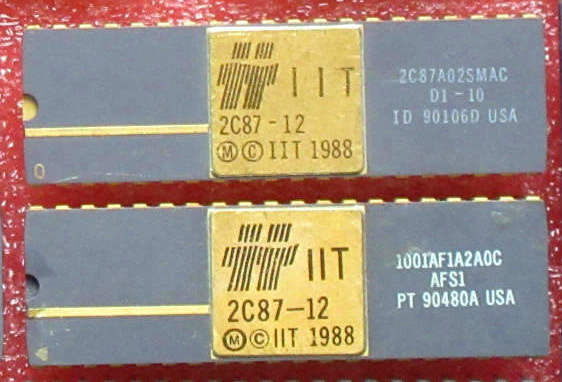

12 MHz-es csak 1 db aranykupakos IIT van nekem, a felsőt már korábban András barátomnak adtam:
Mivel nehezen hozzáférhető helyen van az FPU foglalat, így nem próbáltam bele 8-10 MHz-es sima kerámiát, mert azok nehezen jönnek ki a foglalatból, ezek az aranyozott lábúak viszont nem, amúgy is valószínűleg 12 MHz-es kell, így nem próbálkoztunk hanem helyből ez a szép IIT került bele.
Végül a Landmark is 12 MHz körülinek mérte, így megnyugodtam, hogy valóban ez kell bele.

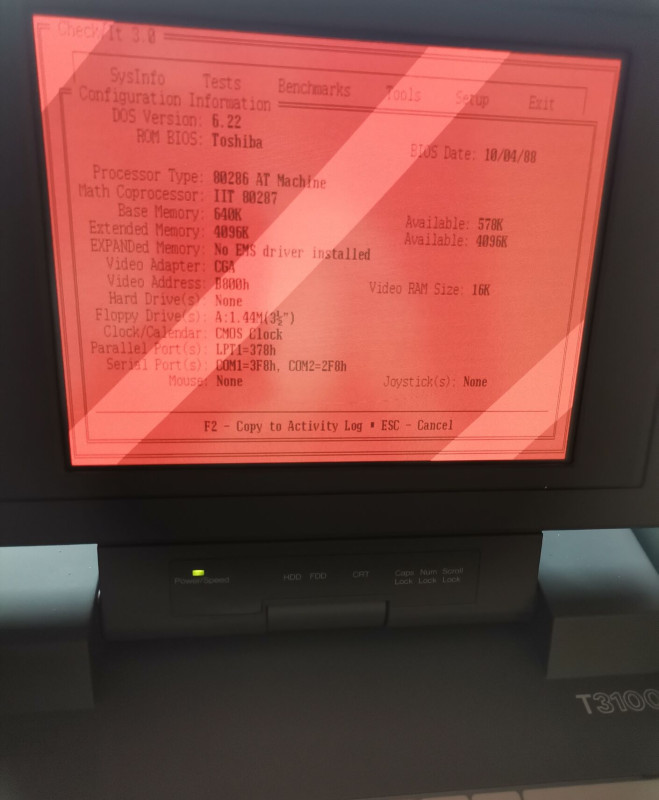

Le is futtattuk a Checkit FPU tesztet sikeresen, ezután jöhetnek az FPU-t igénylő alkalmazások...
Sajnos korlátozottan a CGA videokártya miatt.
FPU-t használó programok és játékok listája: [link]
Stunt Car Racer az FPU nélküli XT-n is ugyanígy megy, szóval azt nem tudom igazolni, de több más esetben jól érezhető a különbség.
Végül következzen még 2 kép, ami Ákos telefonjával készült:
Nehéz fotózni, kamerán keresztül nézve csíkok is futnak rajta és tükröződik is.
Szabad szemmel nézve ez nem látszik, csak a szokásos tükröződés zavar, amihez be kell sötétíteni.
Nagyon örülök, hogy részese lehettem egy különleges gép memóriabővítésében,
akinek van ilyen gépe, gondolok itt Bacsisra is, ez után már könnyen meg tudja csinálni.
