Előkerült szüleim pincéjéből egy Samsung Deskmaster 386s/20n gép.
Amint a nevéből is sejthető, ez egy 386-os gép 1988-ból (a BIOS szerint).

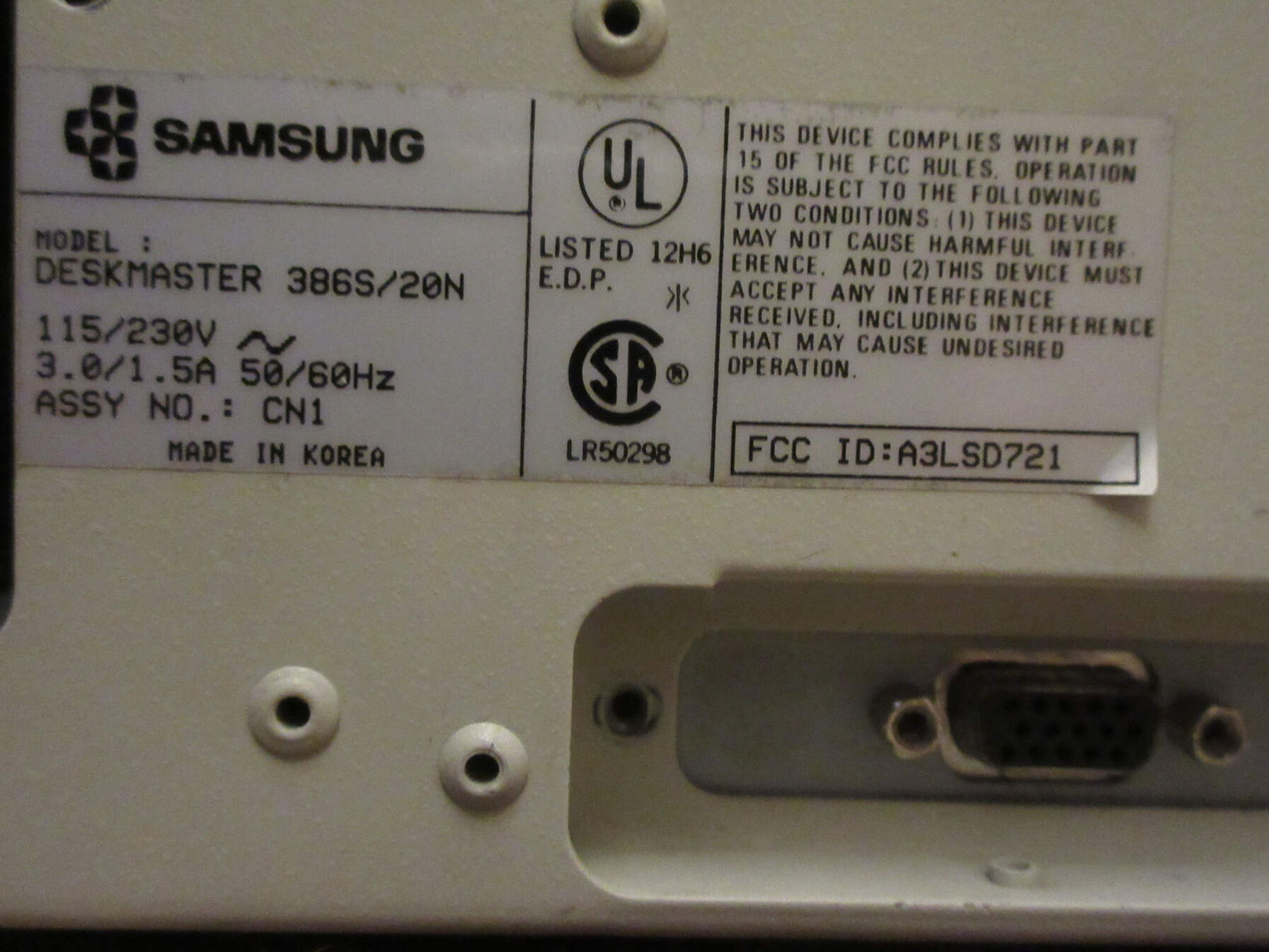

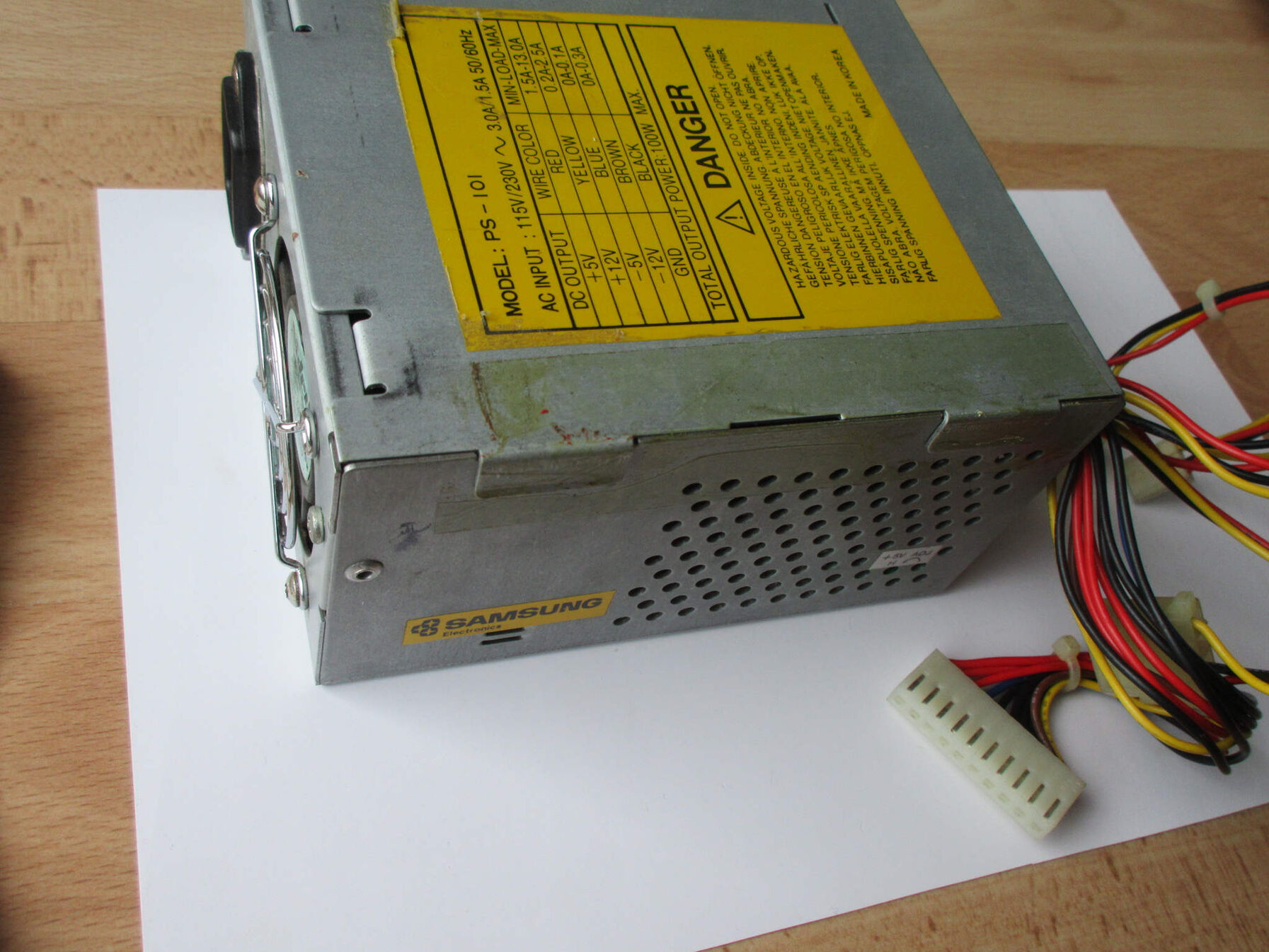

Hátsó címke és az integrált VGA kimenete:

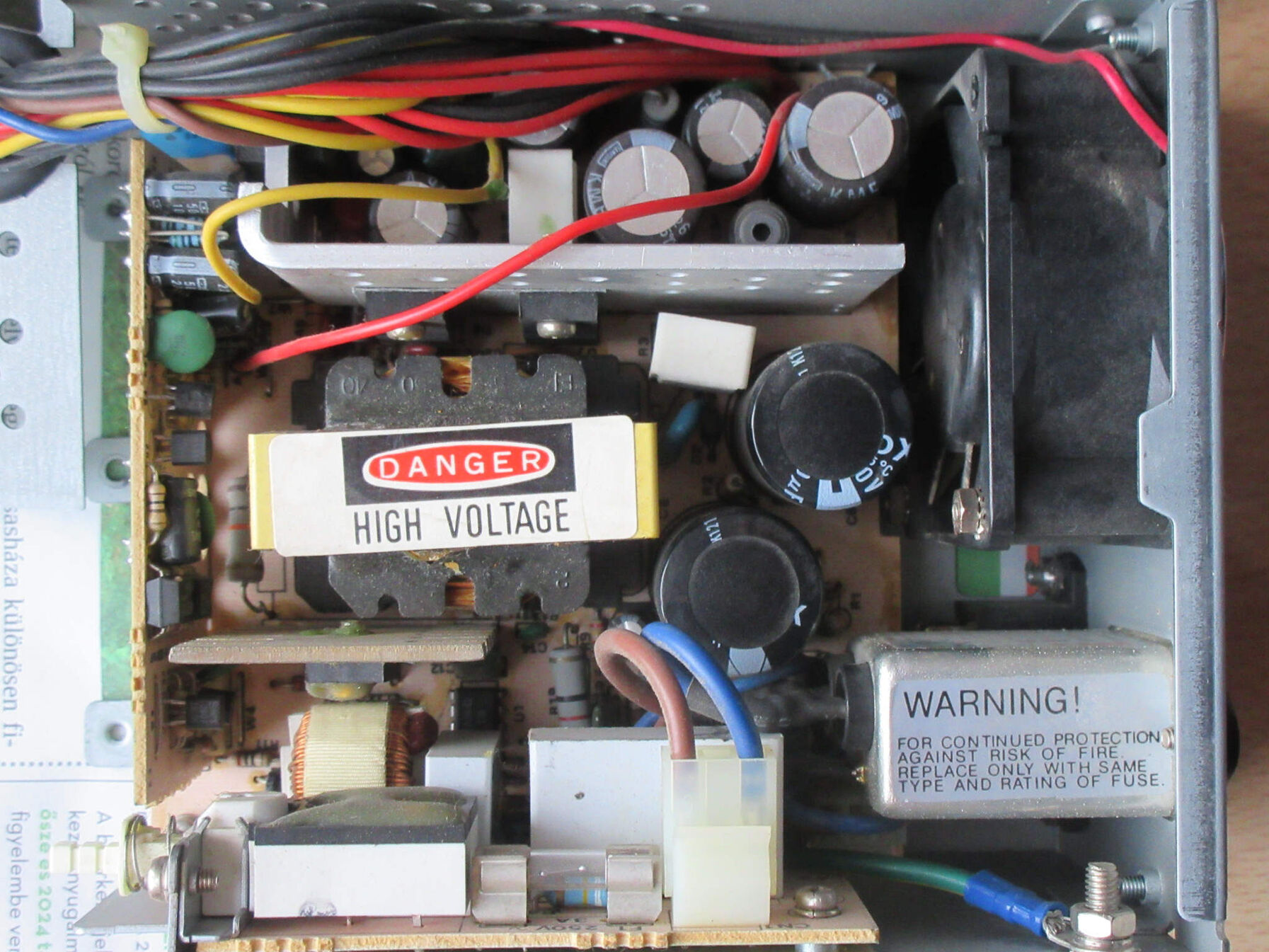

10 év várakozás egy alapos takarítással és táp ellenőrzéssel kezdtem.
Kérem aki nem tudja mit csinál, ne szedje szét a tápot, veszélyes feszültség maradhat a kondenzátoraiban még sokáig áramtalanítva is, ezért is a DANGER felirat!
Mérve jók a kondenzátorok, 2db 330uF 200V még mindig 327uF és ESR is jó,
az 5V-os kondenzátor csoportra pedig 16mF-ot mértem, ami ugye 16.000uF.
Egy belső kép az alaplapról:
Itt megtekinthető egy teljes kép az alaplapról: [link]

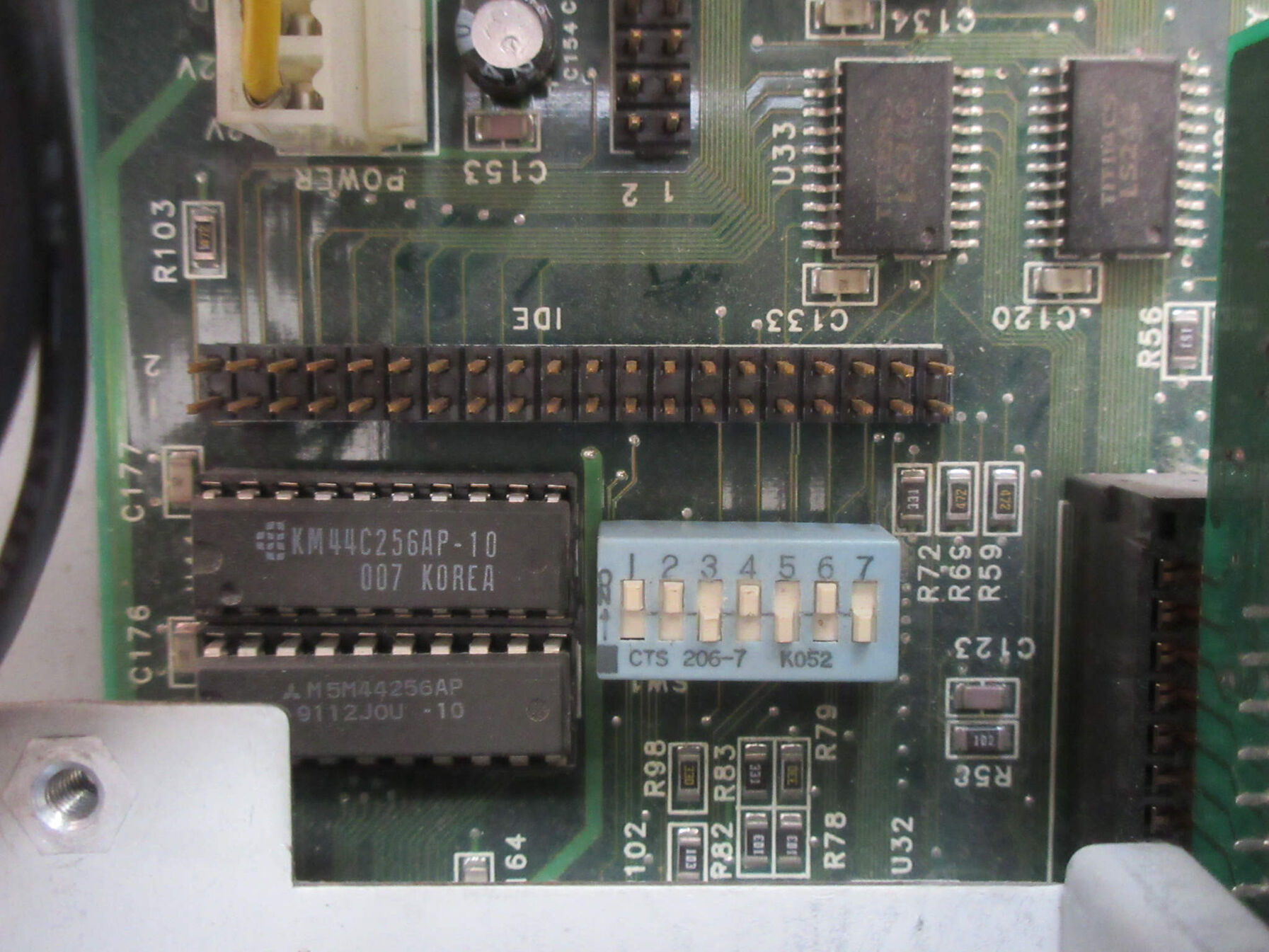

Egy közeli kép a DIP kapcsolókról:
Később a 2 db 100 ns időzítésű VGA RAM IC-t lecseréltem gyorsabb 80 ns-osra, mert az van integrálva is 2 db. Lehet nem sokat számít, de ne ezen múljon.
Hirdetés
Végül jöhetett az első bekapcsolás, mivel nem volt a közelben monitor így POST teszt kártyával:

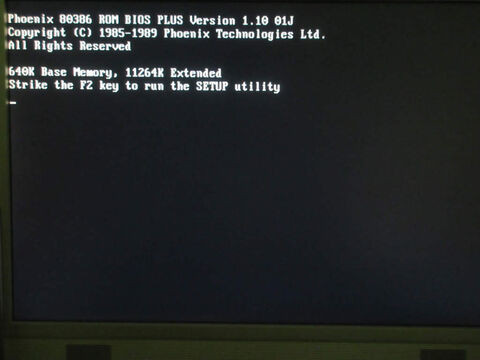

Eddig rendben, mehet monitorral:
12 MB RAM az érdekes 8 modultól, lehet némelyik nagyobb mint 1 MB, rendben végig ment az NDIAG memóriatesztje.

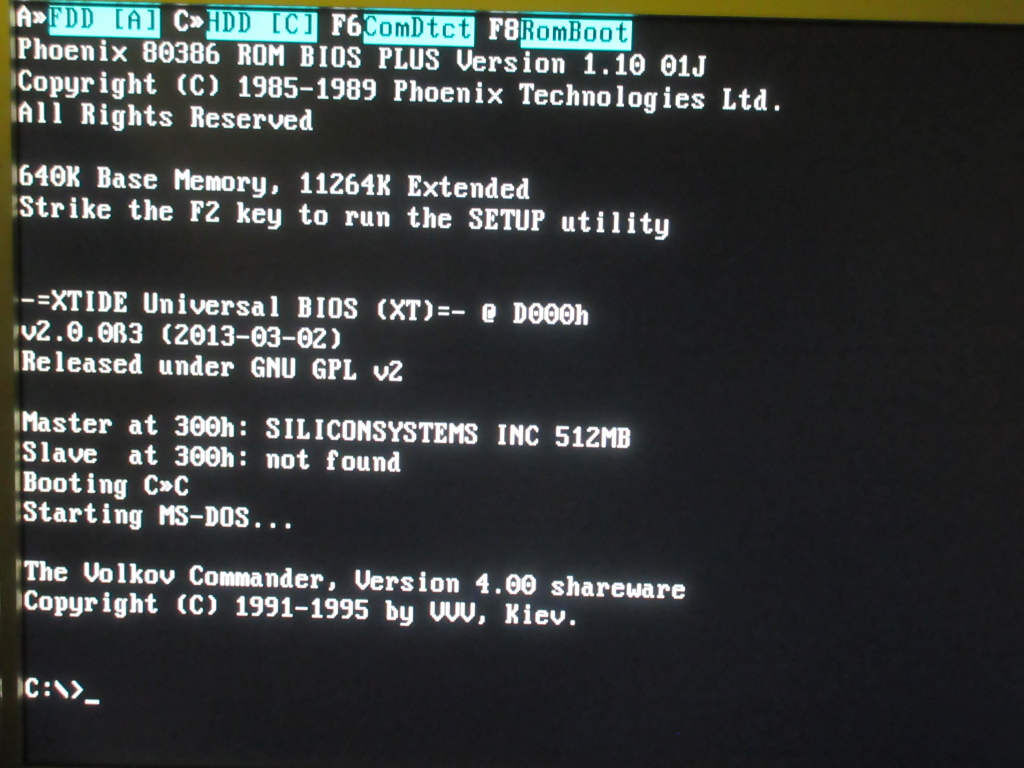

A BIOS elég fapados, de elegendő:

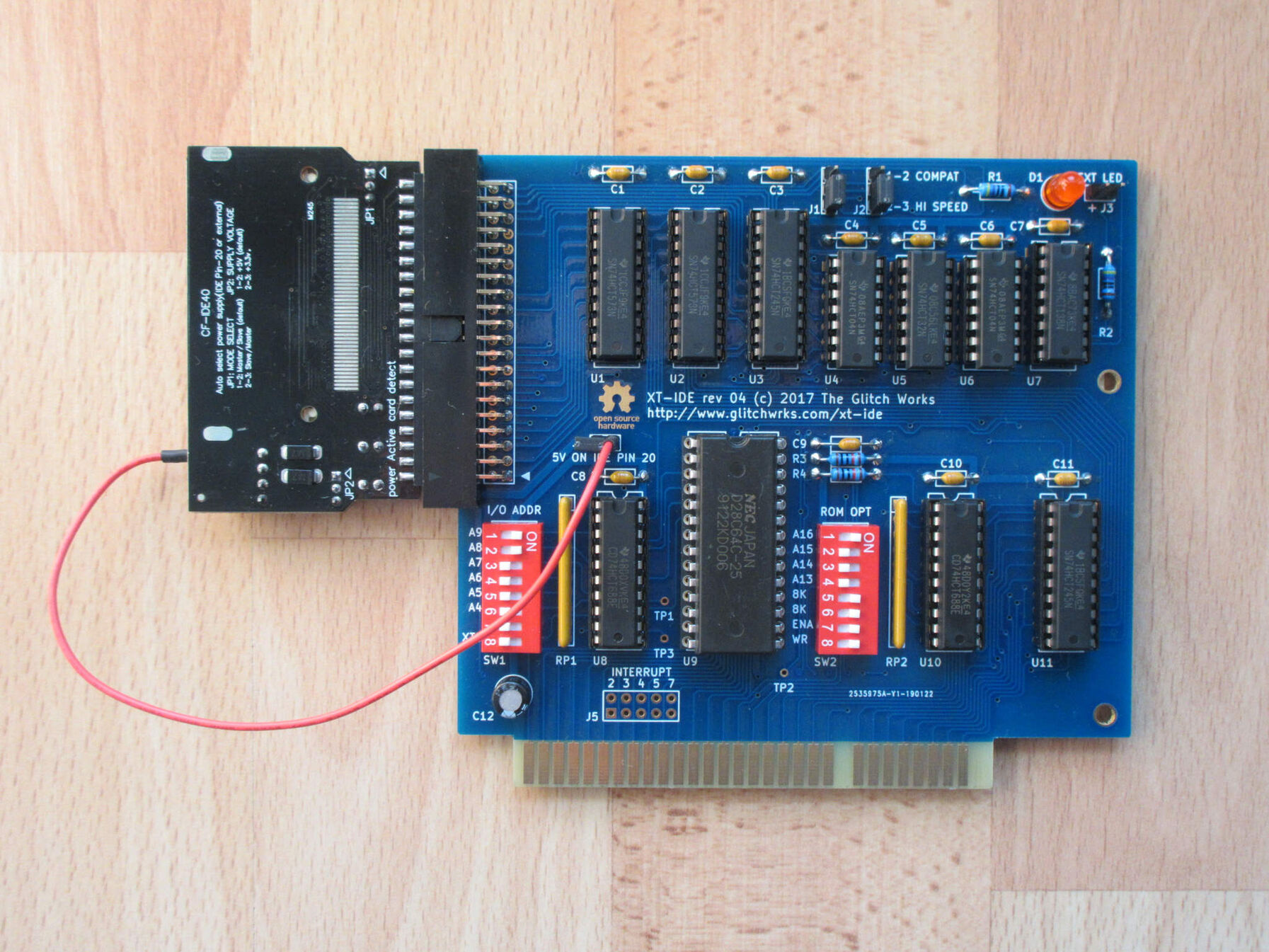

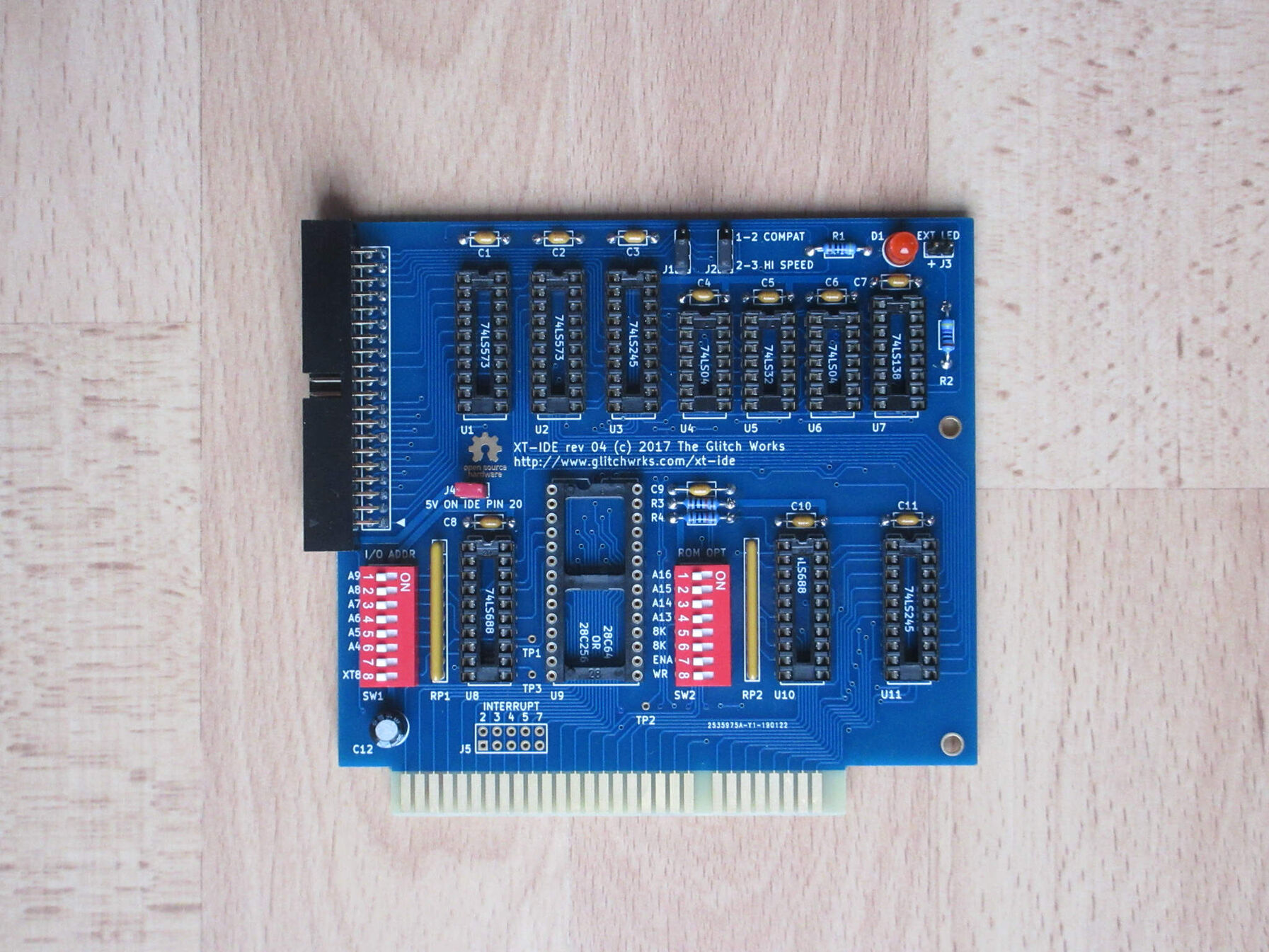

Ebbe a gépbe tesztelem majd az XT IDE v4 vezérlőt. [1.kép] [2.kép] [3.kép]
Addig is beletettem egy 81 MB-os Connert, amit emlékeim szerint 486-osban használtam.
Érdekes, hogy más CHS adatokat találni hozzá, de vagy 2 évtizede ráírtam egy papírra, amit ráragasztottam a HDD tetejére, így bootol. Beigazolódott, OS/2 maradvány és DOS 6.22 van rajta.
Ez a 386SX BIOS még nem rendelkezik "IDE harddisk autodetect"-tel.

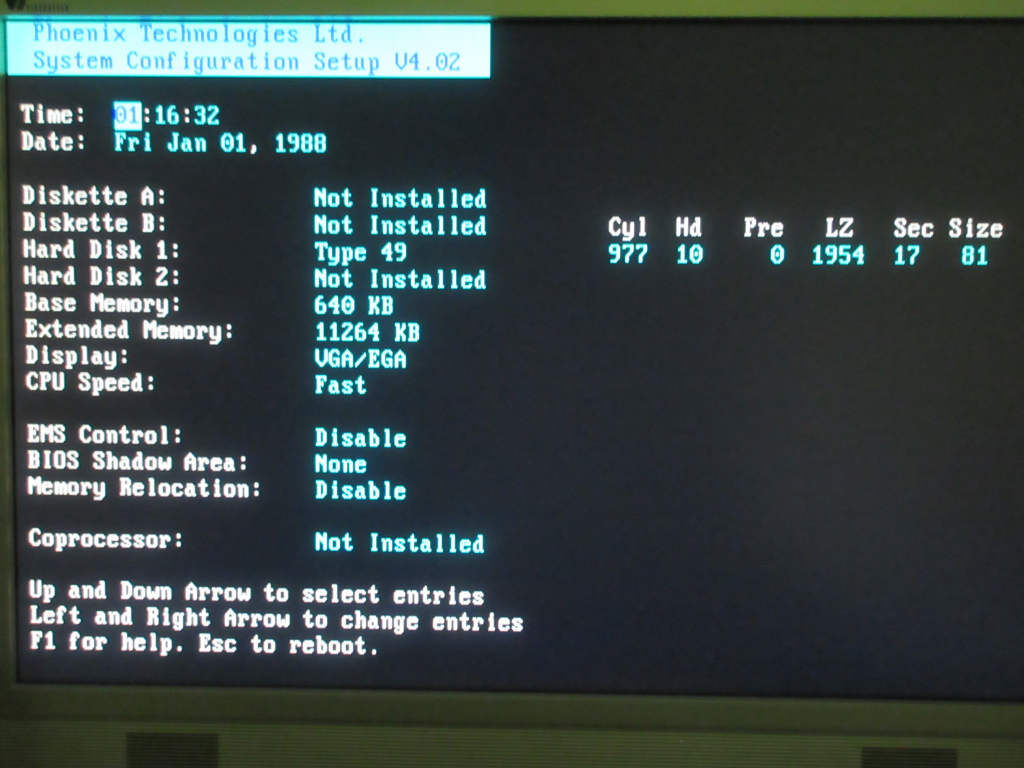

IDEINFO program is ezeket az adatokat olvassa ki belőle. IDEINFO [link] vagy [link]
Felület ellenőrzésnél BAD clustereket talál a nem foglalt részeken, 10 db után feladta a Scandisk is.
WPCOMP-nál a papíron lévő 65535-öt nem tudtam beírni, mert ez a 386SX gép csak 4 számjegyet enged, így a neten lévő 0-t írtam. [link] Ez sem segít...
Lehet érdemes lenne újraformázni? vagy tényleg rossz? Később kiderül...
3D Benchmark sem maradhatott ki:
Landmark:
PCconfig:
Látom az integrált WD Paradise VGA csak 8 bit-bus-ra van kötve, szóval nem a video memória időzítés miatt kapott kevés pontot, de a korabeli játékoknak így is megfelel, Stunts és hasonló játékok is jól mennek rajta.
387 FPU-nak köszönhetően a FRACTINT is indul, de nem fotóztam.
Ezen a 386SX 20 MhHz gépen a Norton Antivirus 2000 egy örökkévalóságig tart
Átnéztem a memória modulokat és kiderült, hogy valóban van közte 2 db 4 MB-os, de akkor miért csak 12 MB-ot lát? Kicseréltem a 2 db 4 MB-os modult 1 MB-osra és láss csodát 8 MB lett, szóval mind jó és csak BIOS limit van.
Amint a teszt képeken is látható, közben került bele 387 FPU is, hogy teljes legyen.

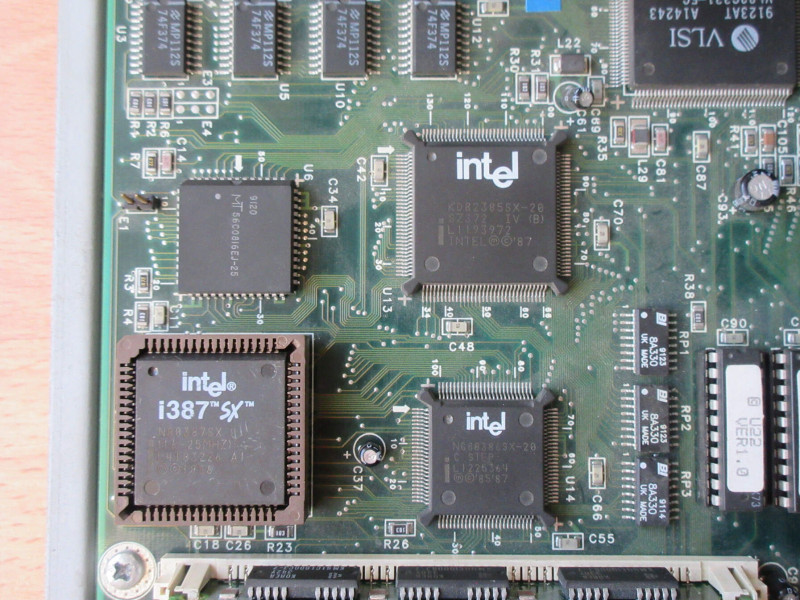

CPU, FPU és cache részleg:
Jól néznek ki együtt.
80386SX 20 MHz CPU
80387SX 16-25 MHz Intel FFU
82385SX cache controller,
16 kB cache (56C0816EJ-25 SRAM, 8Kx16)
Processzor bár 386SX, de C STEP, így elindul még a Win 95 is, ne akard tudni, hogy mennyi idő alatt, ![;]](http://cdn.rios.hu/dl/s/v1.gif)
ekkor még 8 MB memória volt benne. Inkább Win 3.11, az viszont egész jól fut ezen a gépen.

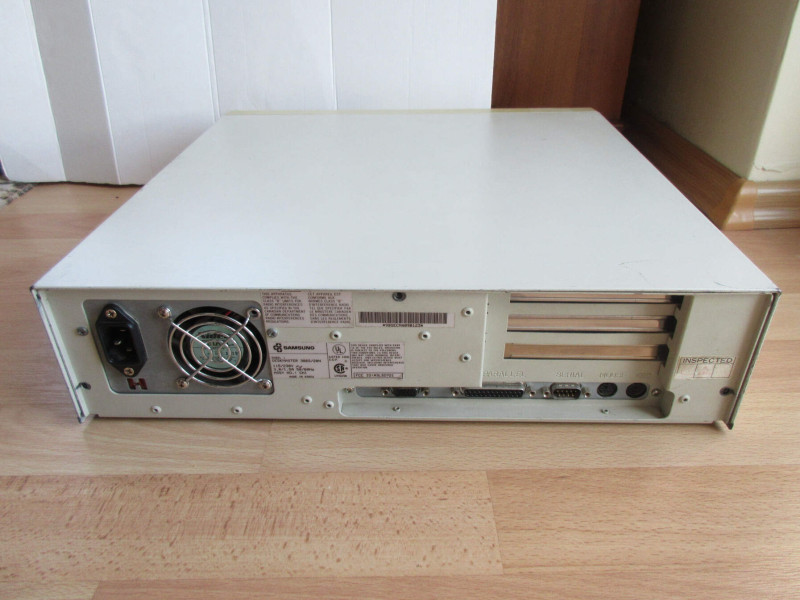

Végül egy kép a gép hátuljáról:

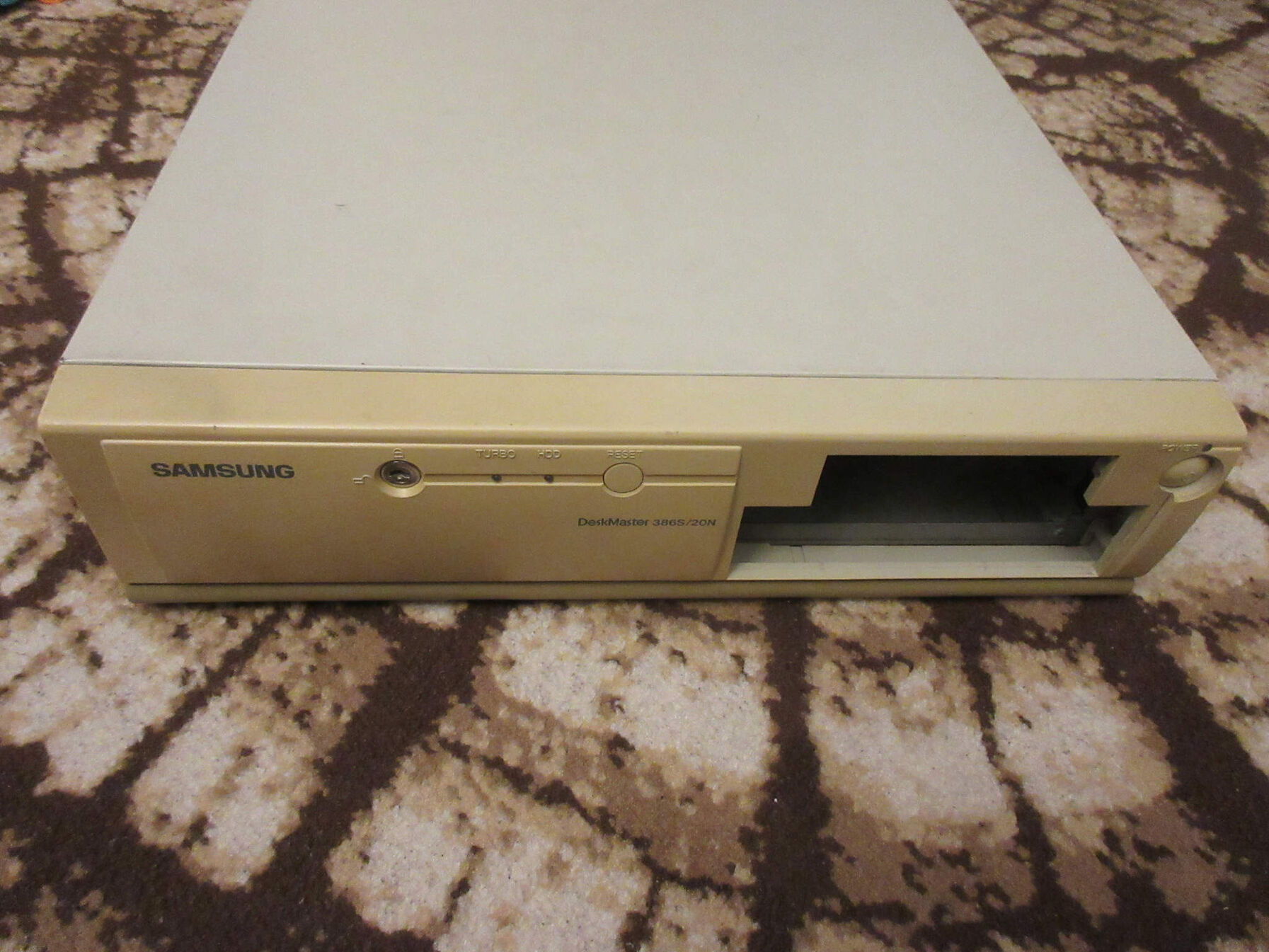

Ez még a fellelt állapot, de itt még nincs vége.
HDD-re visszatérve:
Végül beírtam a neten lévő CHS adatokat, ezután persze újra kellett fdisk és format c: /u /s
Végre már működik rendesen, közben rájöttem, hogy a gépben lévő vezérlő és/vagy BIOS nem tudja az LBA módot rendesen, csak CHS módban üzemel jól. CF kártya sem megy vele, amit sehogyan sem sikerült beüzemelnem.
Ebben a gépben érthetetlen módon XT IDE EPROM kiterjesztés (LAN kártyába téve) sem oldja meg a CF kártya kezelését, ami még a 286-os gépekben is működik, itt viszont nem. Próbálkoztam másodlagos IDE vezérlőre tenni és úgy konfigurálni az XT IDE BIOS-t, de az sem segít. Csak is 8 bites XT IDE vezérlővel működik. Szóval nem kötöttek be valamit a Samsung mérnökei, mégsem teljes értékű a 16 bites ISA busz?
Időközben több hangkártya is járt a gépben, azok mind rendben működtek, végül egy ESS 1868 maradt benne, mert az alaplapi csipogónak szörnyű hangja van, végre a Prince of Persia is jól szól. Szokatlan persze, mert anno PC speaker mellett toltam végig, de azért rendes 6 cm-es hangszórón.
Szokatlan módon PS/2 billentyűzet és egér megy rá.
Hiányzik a floppy és CD beépítéséhez rögzítő sín, így egy kis barkácsolással rögzíthető, [kép] [kép]
CD helyére színben illő sárgult blank előlapot tettem, kis floppy meghajtót viszont szereltem bele.
Hátlap takaró vas és M4 anya távtartónak pont megteszi... szerencsére csak az L vasat kellett fúrni.
Sajnos HDD keret sincs, az eredeti helyén hiányzik, így 5.25" helyre tettem egy mobil rack belsőt.
Így néz ki felülről:
A memória is ismét változott...
8 MB-ot is nagyon lassan számol fel induláskor a memória önteszt, ráadásul kétszer is, amit nem is lehet kihagyni. Ebből is látszik, hogy ez nem szokványos memória mennyiség, anno 1-2 MB vagy ritkábban 4 MB volt jellemző ezekben a gépekben. Ismét cseréltem modulokat, a felét 256 kB-ra, így lett 5 MB összesen, amivel még/már a Doom is elindul, persze kisebb felbontáson a gép teljesítménye miatt. Valamivel gyorsabb lett a gép indulása, mert kevesebb memóriát számol fel, de még így is bőven maradt.
FPU is változott, mert Ákos barátomnak adtam, ami benne volt, mert kellett egy másik különleges laptopba egy garantáltan jó 387SX FPU... különben hagytam volna, de erről majd egy másik blog fog szólni...
Persze ez is működik és pont ugyanolyan jó mint az elődje.
Közben eszembe jutott a cache-t is ellenőrizni cachechk programmal:
Végül jöjjön egy külső kép, a végső állapotról:
Nagyon jó kis gép lett, mégis úgy döntöttem, hogy megválok tőle és el is adtam,
de csak azért mert menthetetlen AMD-s vagyok és sikerült kisebb házat szerezni.
HDD viszont megmaradt, mert ez egy régi IDE HDD-m és ennek a Conner HDD-nek csörgő hangja számomra nosztalgikus.
Ez a blogbejegyzés olyan sokáig készült, hogy közben megváltozott a Logout és ezért nem egyforma méretűek a képek, valamint túlélt egy a szerverleállást és adatvesztést is.
Ezúttal is köszönet azoknak akik bármi áron helyrehozták az oldalt.
