Az órában az eredeti kék LED-ekből több tönkrement. Szétszedtem, hogy cserélhetőek-e a LED-ek? Láttam már panelra integrált LED chip-eket is, arany hajszál vezetékkel…
SENCOR SDC 120 típusban szerencsére SMD LED-ek vannak, ebben nem külön kijelzők vannak, hanem egyetlen nagy darab fehér műanyag (kék fóliával) takarja a panelen lévő LED-eket, ezt az egészet le lehet pattintani lapos csavarhúzóval.
Először még csak a rossz LED-ek cseréltem ki, az alarm LED-eket felhasználva, de pár nap múlva ismét tönkrementek más LED-ek is, pedig cseréltem az előtét ellenállást is 2,2 ohm-ról 47 ohm-ra, ezt találtam a fiókban. Szerencsére a multiplex vezérlés miatt csak egy közös ellenállás van. Még így is elég erős az óra fénye, miközben huszadára csökkent az áram, mert nem lineáris a LED karakterisztika.
(a halvány fényerősség ellenállása pedig 22 ohm volt, ez maradt, erre tranzisztor söntöli rá párhuzamosan a korábbi eredetileg 2,2 ohm-ot a maximális fényerősséghez.)
Megfigyelésem szerint a kék LED-ek karácsonyi fényfüzérekben is tönkremennek, de a piros, zöld és sárga viszont nem, az utóbbi viszont halvány fényű. Ez a három a legrégebbi, kiforrottabb technológia, a kék jóval újabb, általános iskola végén jelent csak meg, aztán a fehérek még később…
Így maradt piros vagy zöld kérdése, az utóbbira esett a választás.
Kipróbáltam, hogy a kijelzőn lévő sötétkék fólia jól átengedi a zöld fényt is, így ezzel nincs gond.
Bejelöltem alkoholos filctollal a pöttyöt majd leforrasztottam mindegyik LED-et.
Összesen 31 db SMD LED-et kellett cserélni. Ehhez 3mm széles pákahegyet használtam, a levételhez is, majd megtisztítottam ónharisnyával az egyik padet, majd jöhet az új LED.
Kiforrasztott kék SMD 0603 (1.6x0.8x0.7mm) méretű LED-ek:
A LED-ek közös ellenállását ismét cseréltem, most már 100 ohm-ra, mert ezek a zöld LED-ek még a kékeknél is nagyobb fényerejűek. Igazából mindkettő ellenállás helyére megfelel a 100 ohm, mivel maximális fény eléréséhez tranzisztorral párhuzamosít még 100 ohmot, így lesz 50, ami ohm törvénye szerint dupla áramot és nagyobb fényerőt eredményez.
Mindez körülbelül csak 600 Ft-ba került és másfél óra időm ment el vele. Sajnos nem fotóztam szétszedve, eszembe sem jutott mert sittem, hogy elkészüljek vele mielőtt felébred a család, gyerekek.

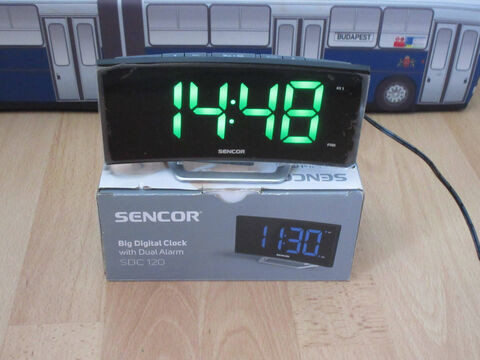

Augusztus óta hibátlanul üzemel. Szerintem nemcsak jó, hanem jobban látható is lett zöld LED-ekkel az óra. Az emberi szem kevésbé látja a vörös és kék színeket, így a zöld jó választás.
A felhasznált LED-ek a Lomex-ben kaphatóak:
1608 GREEN 522nm 780mcd HL-PST-1608U51GC (HON) W.CLEAR 0603 130° [ 95-03-80 ] [link]
Az ellenállások is:
100R 0805 5% RC0805JR-10100RL 0.125W (YAG) [ 81-34-71 ]
