Oldallemezek

A felső keret egyik oldalán az alaplapot fogja tartani, míg a másik felére a tápegység, radiátor (hőcserélő) és szivattyú fog kerülni.

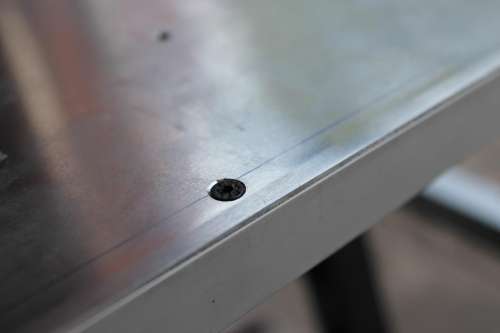

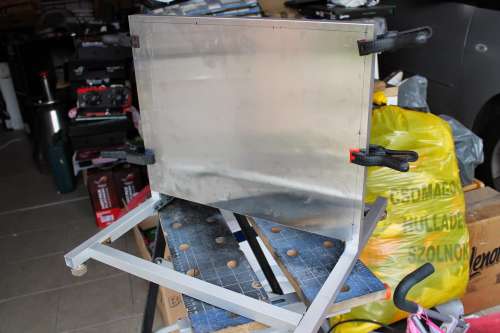

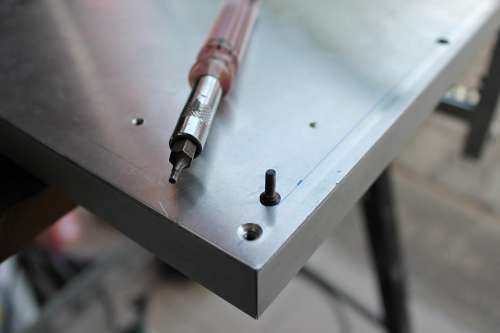

Ehhez a már említett 1,5 mm-es alumínium lemezt használtam. Méretre vágás, csavarhely kijelölés, mondhatni szokásos műveleteket követően felkerült a helyére.

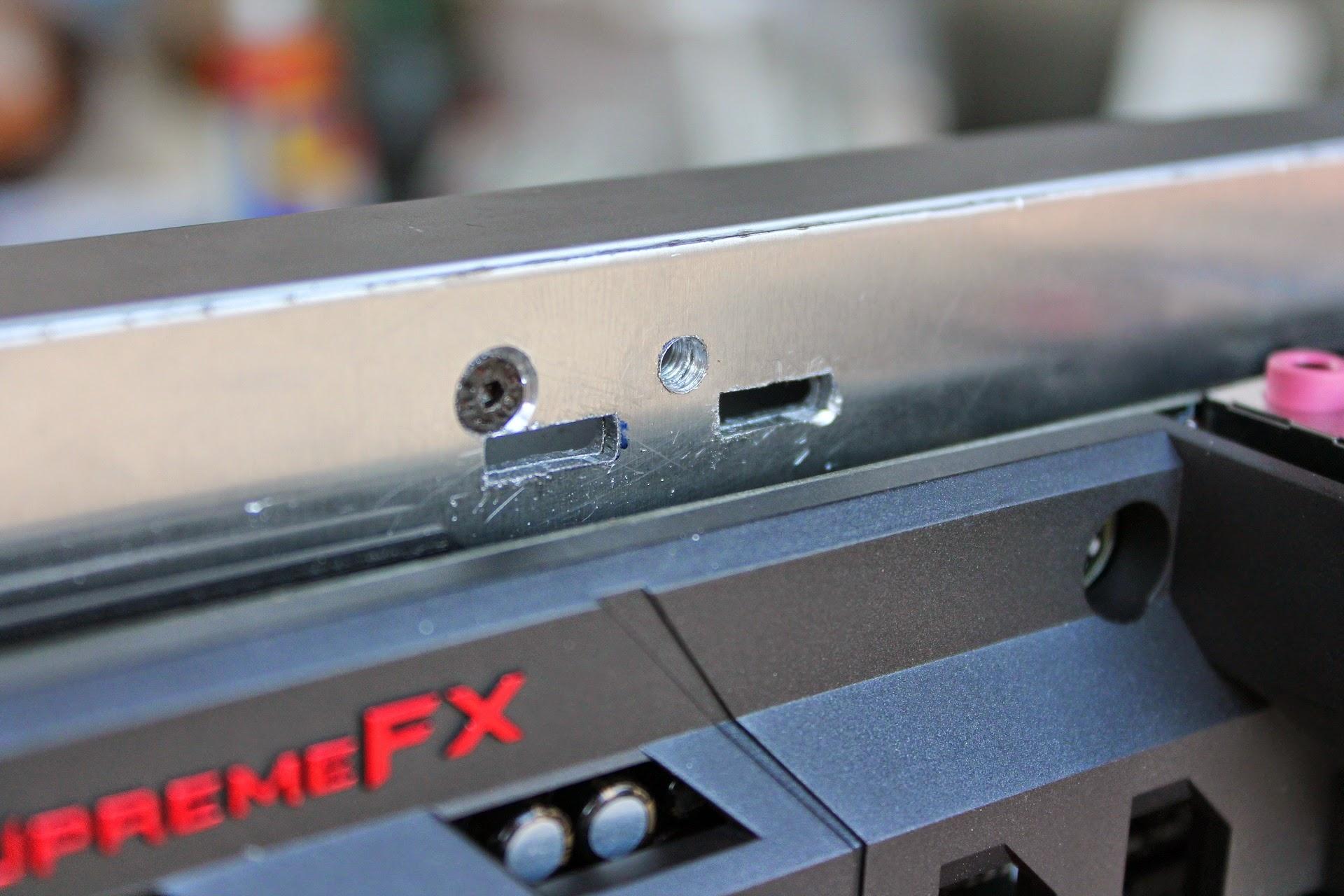

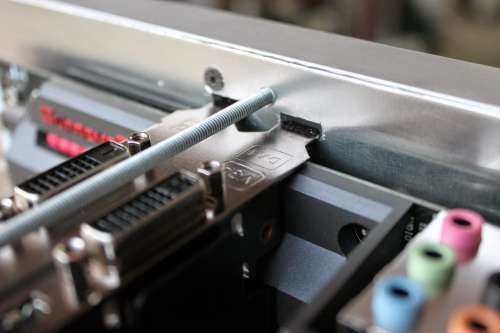

Az alaplap tartó csavarok felfogatását követően a videókártya rögzítésére egyszerű dolgot találtam ki. Egyrészről a lemezbe és vázszerkezetbe belefúrtam a kártyák IO paneljának alsó rögzítő füleinek a helyeit, másodsorban M4 menetes szárral ugyancsak a vázhoz rögzítettem a VGA-t.
Természetesen ez a későbbiekben fekete zsugorcső borítást fog kapni
