Kábelezés

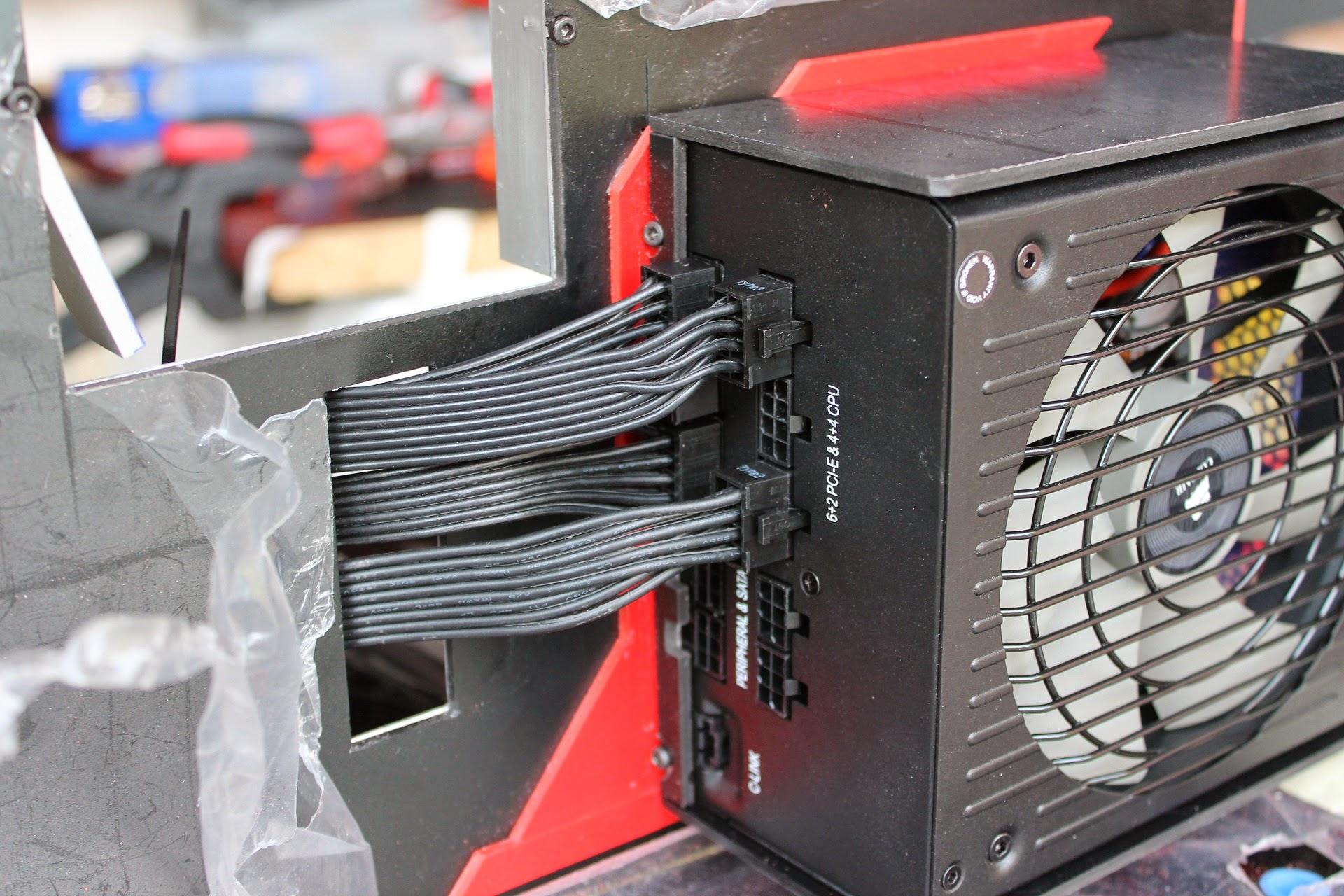

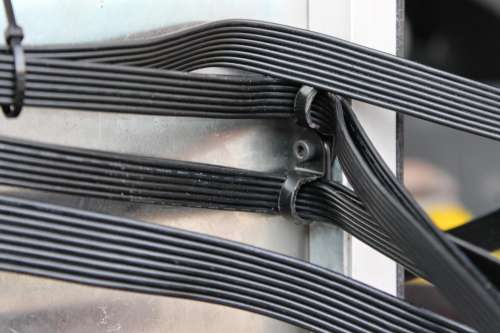

Az elején úgy terveztem meg az egész összeállítást, hogy a vázszerkezetben fog helyet kapni az összes szükséges tápkábel. Ennek megfelelően vágtam ki korábban a hátlapi lemezből az erre szükséges nyílást. Itt kerültek átvezetésre a kábelek, amik a kerethez fogatott kábelrendezővel kerültek rögzítésre. Az általam választott tápegység teljesen moduláris, így csak a szükségesek kerültek beépítésre. Ezek mind fekete szalagkábel kialakításúak, így nem kellett külön vesződnöm az egyenkénti kábelharisnyázással

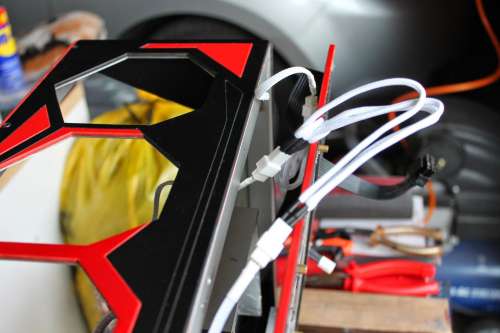

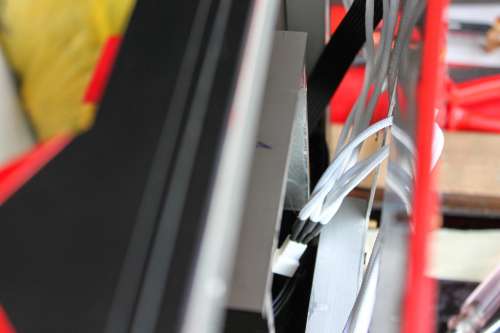

Ugyanígy az oldallemezek végleges rögzítése előtt bekerültek a radiátor hűtését biztosító ventilátorok kábelei is.

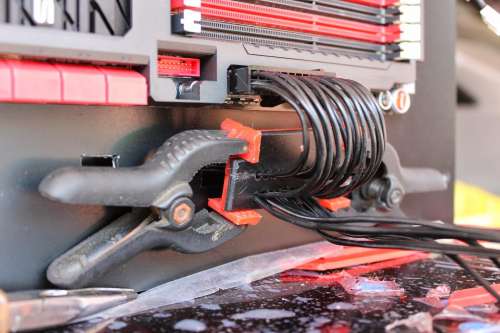

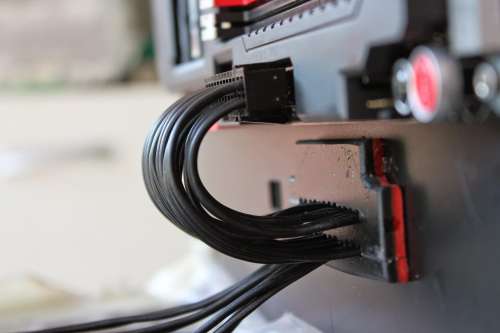

Az alaplapi tápkábelek részére egy rendezőt készítettem, természetesen kömatex lemezekből. Ezeket kettő sorban felfúrtam, majd ellentétes oldalról bevágtam. A vágási éleket reszelővel kiszélesítettem, valamint az alsó sorban 8 db-ot dupla méretűre fúrtam, ugyanis ezeken keresztül lett kivezetve a VGA -k tápkábelei is.

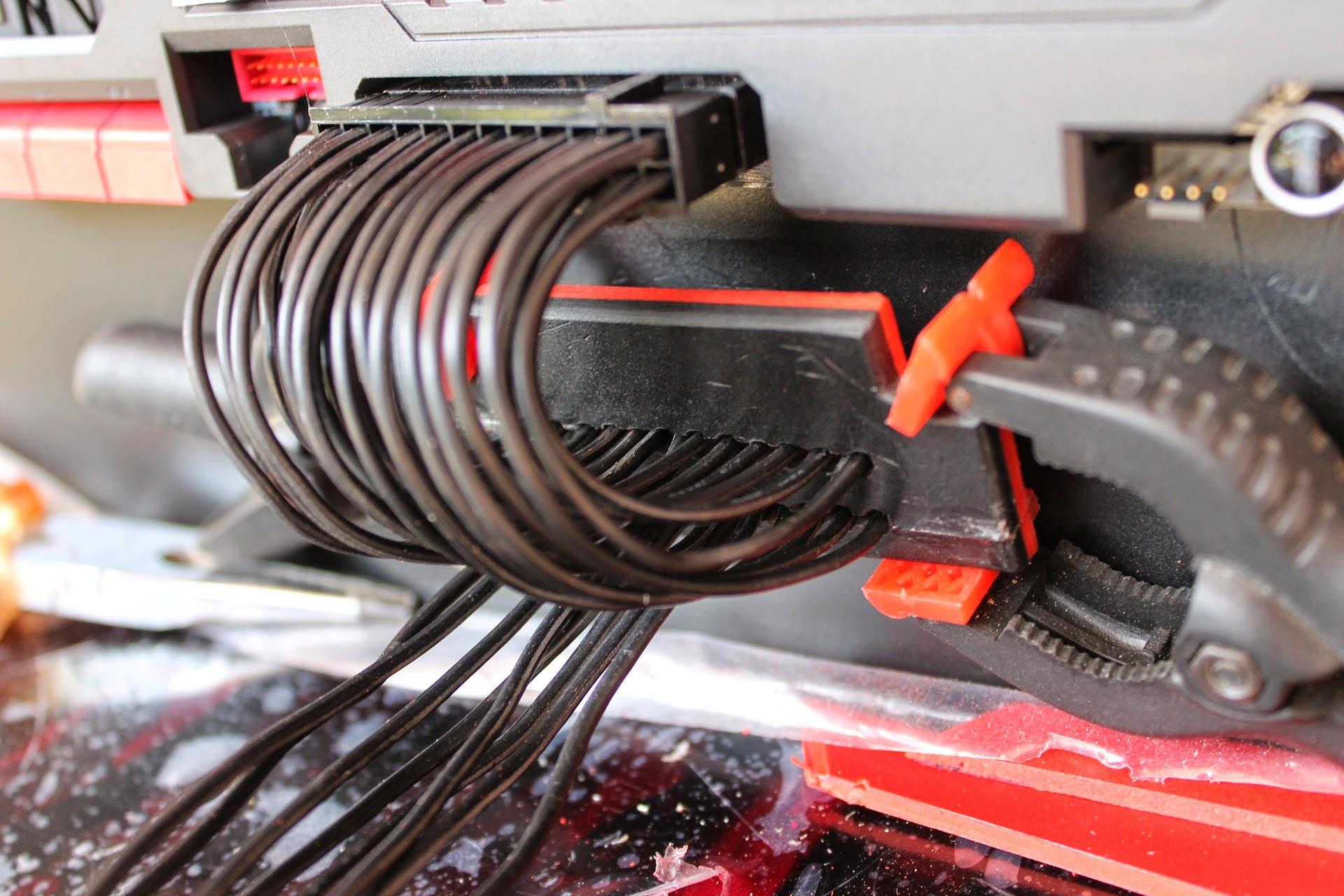

Az így kialakított rendezőt aztán ragasztóval összeerősítettem, majd a kialakított helyére rögzítettem. Itt a lehetőségekhez képest törekednem kellett a legkisebb ív kialakítására, mivel ez előtt fog majd a processzorhoz érkező plexi cső felállni.

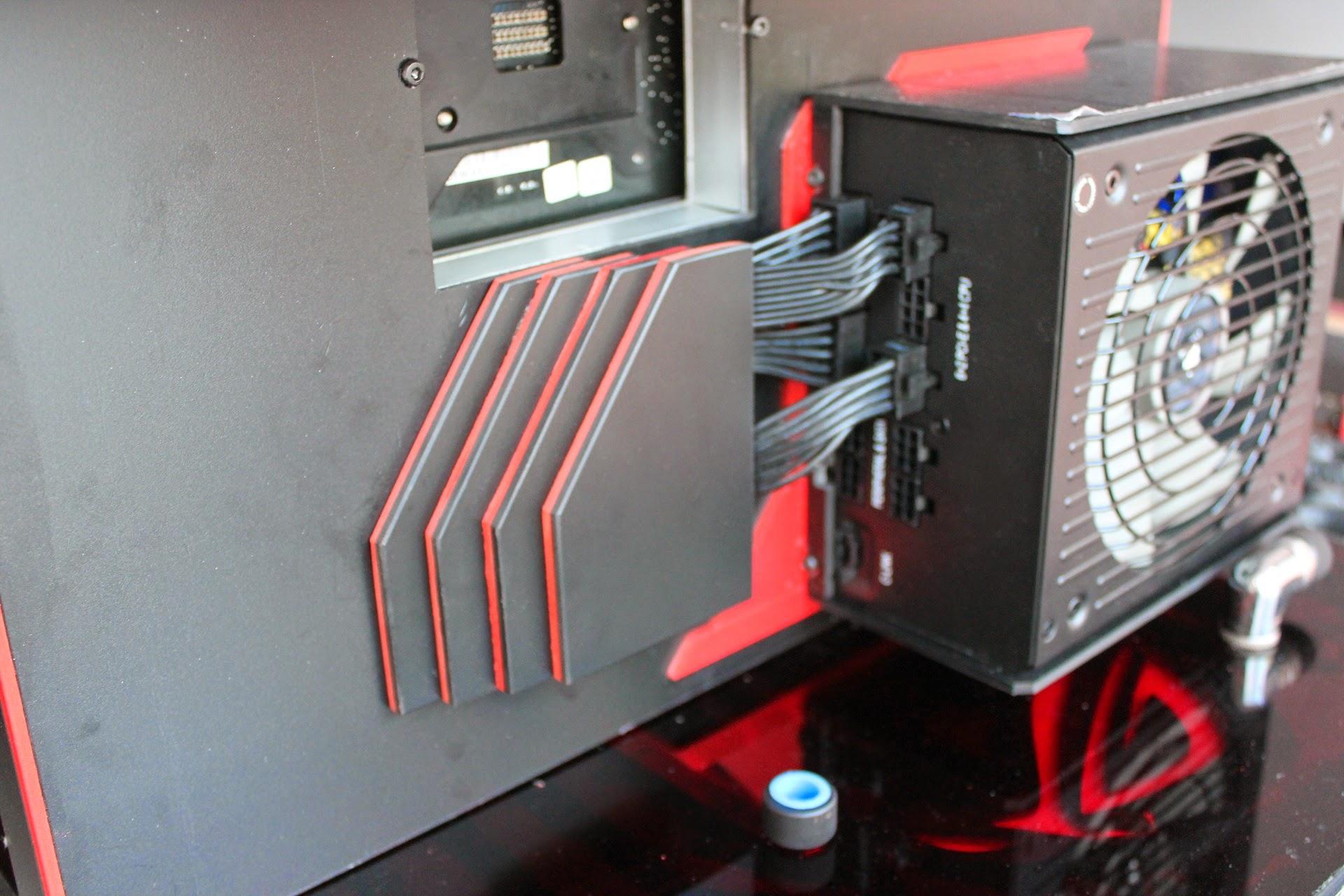

A tápegységből kilépő kábelek hátlapon történő átvezetésének az eltakarására készítettem még egy eltolt szendvics rendszerű elemet.
