Lemezmunka 2

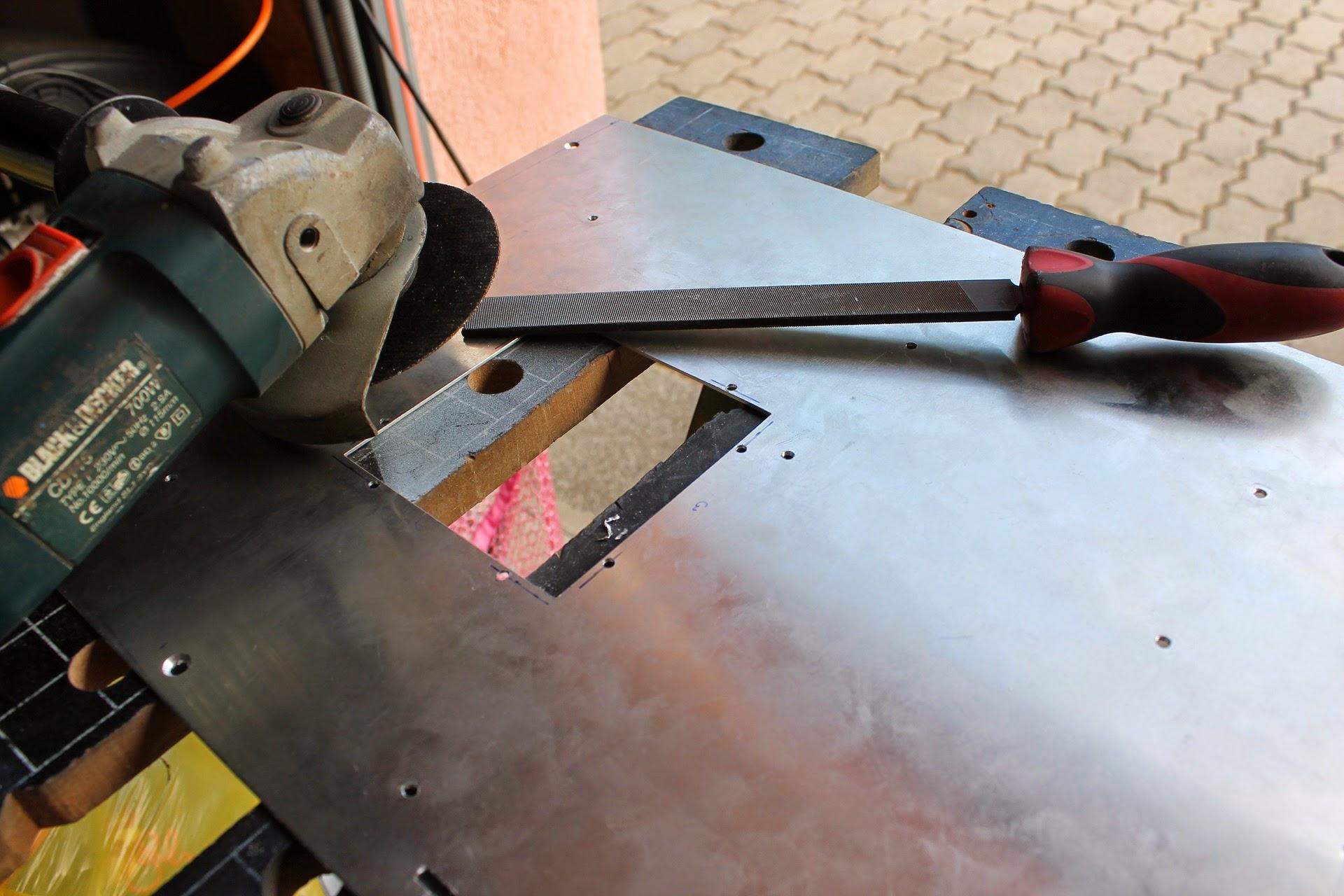

A gépház kialakításának köszönhetően szükség volt egy szerelő "ablakra". Ezt már nagyon sok PC ház gyártó alkalmazza, tegyük hozzá helyesen, megkönnyítve a processzor hűtők backplate-jének felszerelését. Nálam ugye ez a processzor hűtőblokk hátlapi merevítőjének a hozzáférését biztosítja.

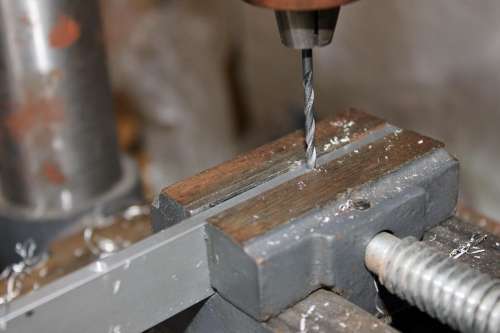

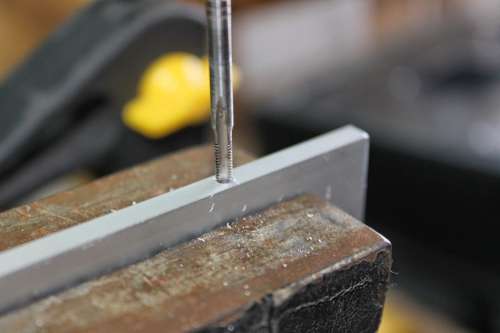

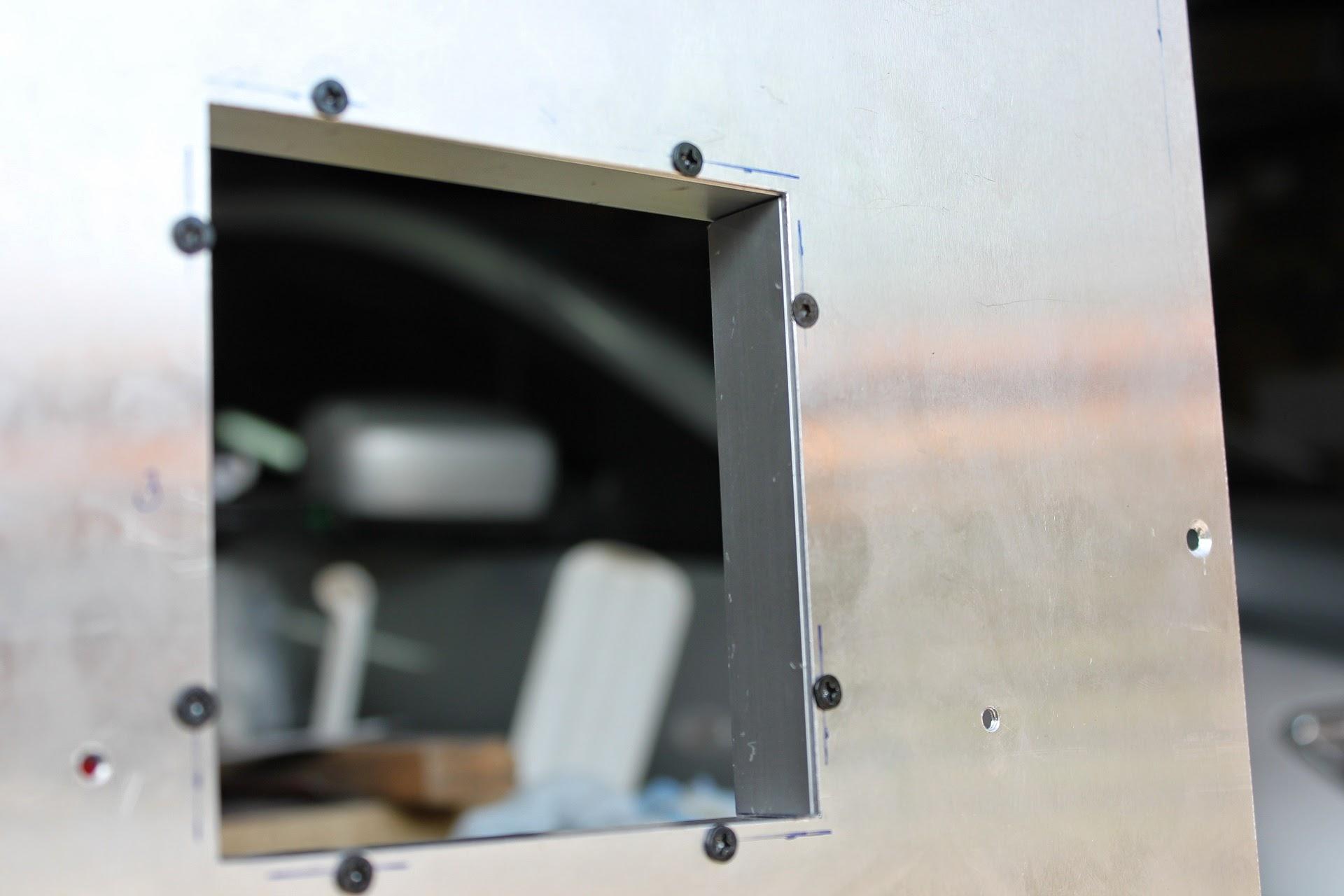

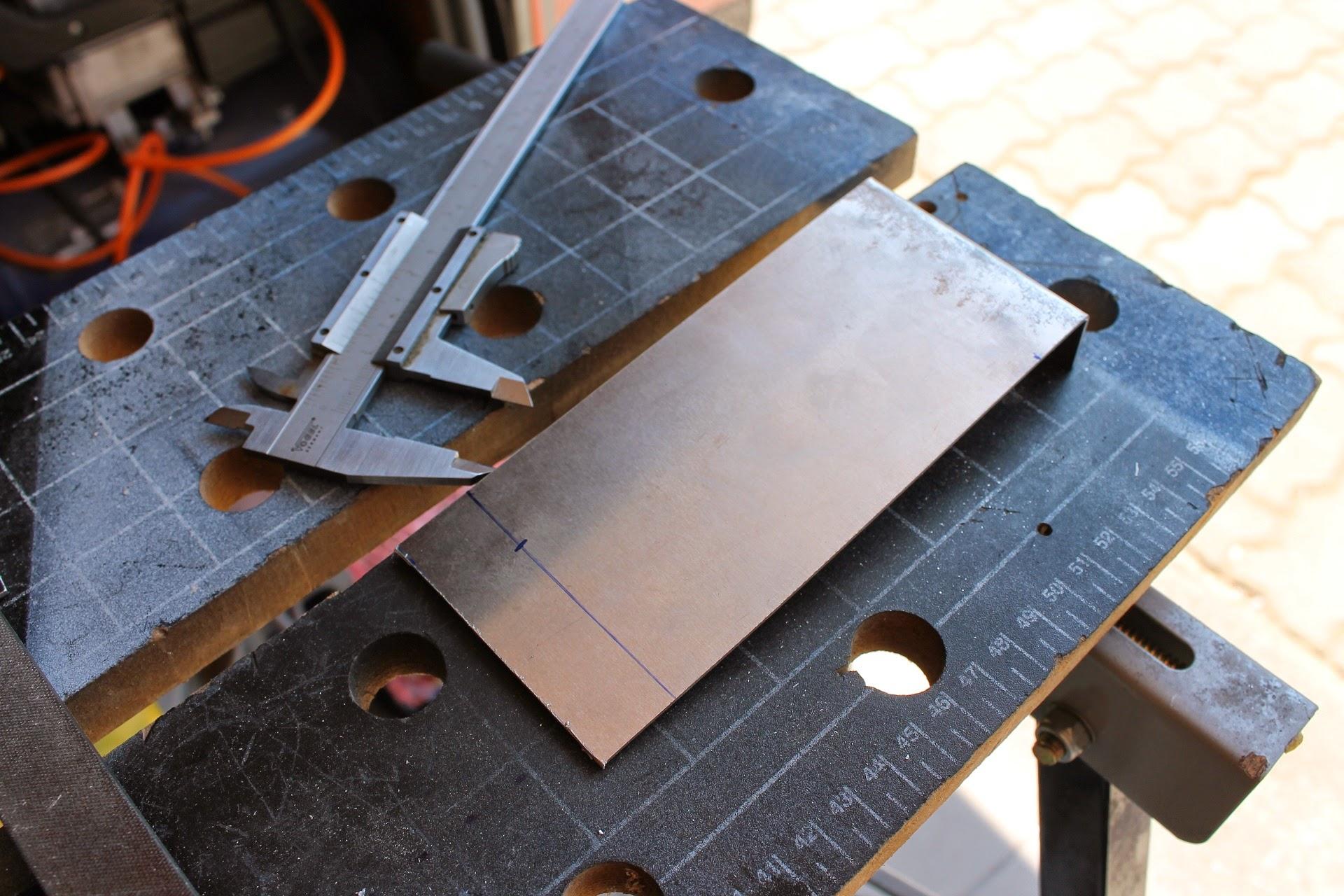

Mivel nálam kétoldalas "hátfal" van, így a vázszerkezet szélességéből adódó nyílást valamivel le kell fedni. Erre a célra a 20x5 mm-es alumínium lemezt használtam fel. Ennek a másodlagos funkciója a két lemez kimerevítése is egyben, lévén ezek is egymáshoz lettek csavarozva.

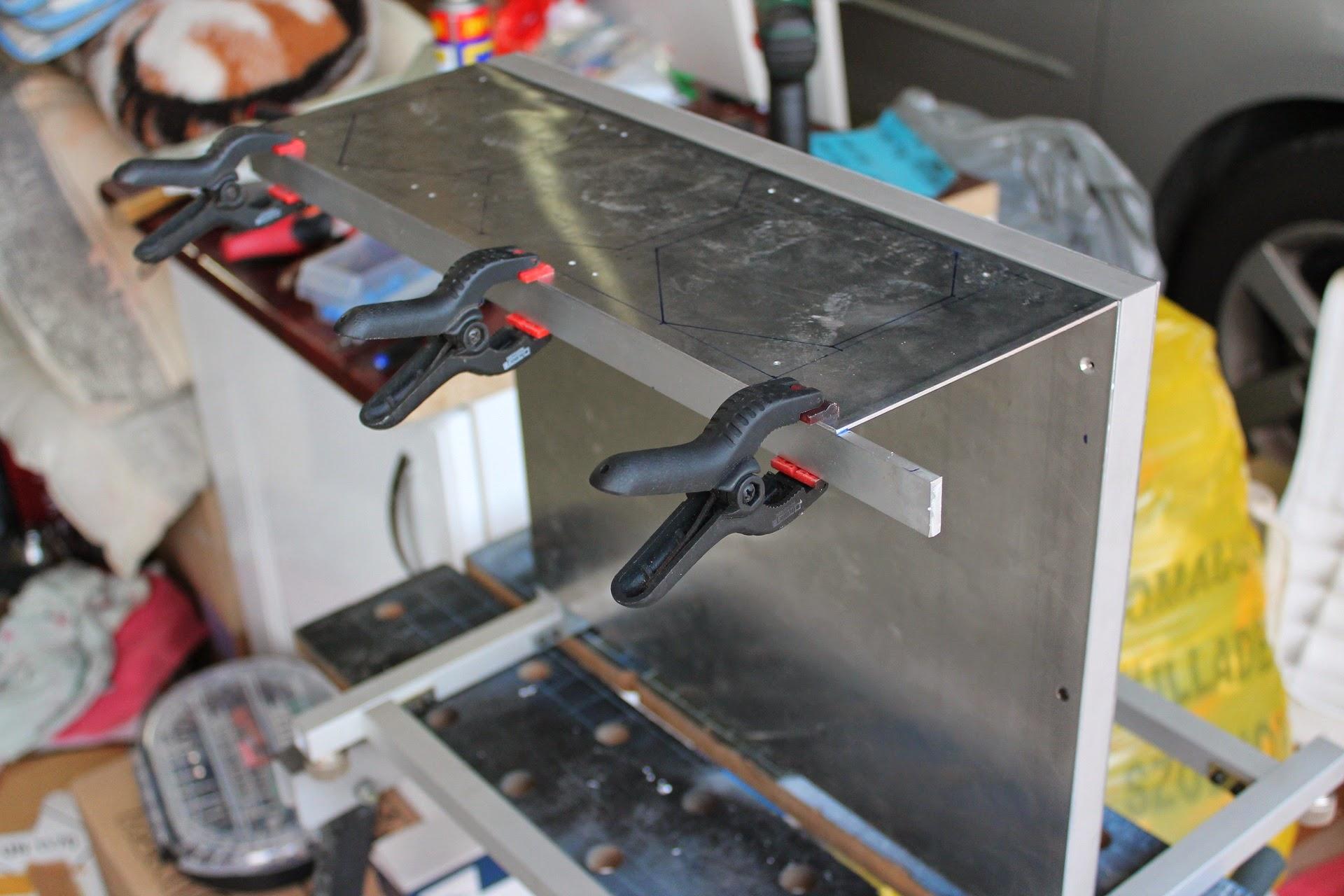

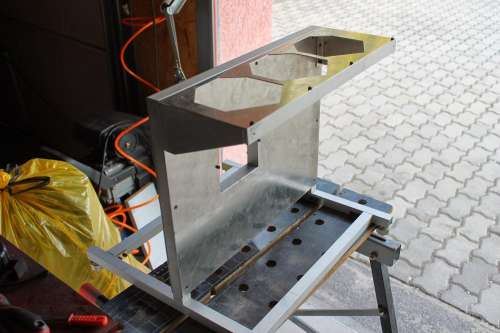

A vízhűtés megépítéskor szükség van a rendszerben hőcserélőre, jelen esetben ez nálam a Phobya 360 tripla radiátorában testesült meg. Ennek a helyét az alaplap hátoldalán lévő panelen, természetesen a tetejére helyezve terveztem meg. Mivel maga a radiátor üresen is majd 2 kg, így a derékszögben hajlított lemez nem lenne elég masszív ennek a megtartására. Ehhez először magát a hajlított lemez végét merevítettem ki a 20x5 mm-es profillal.

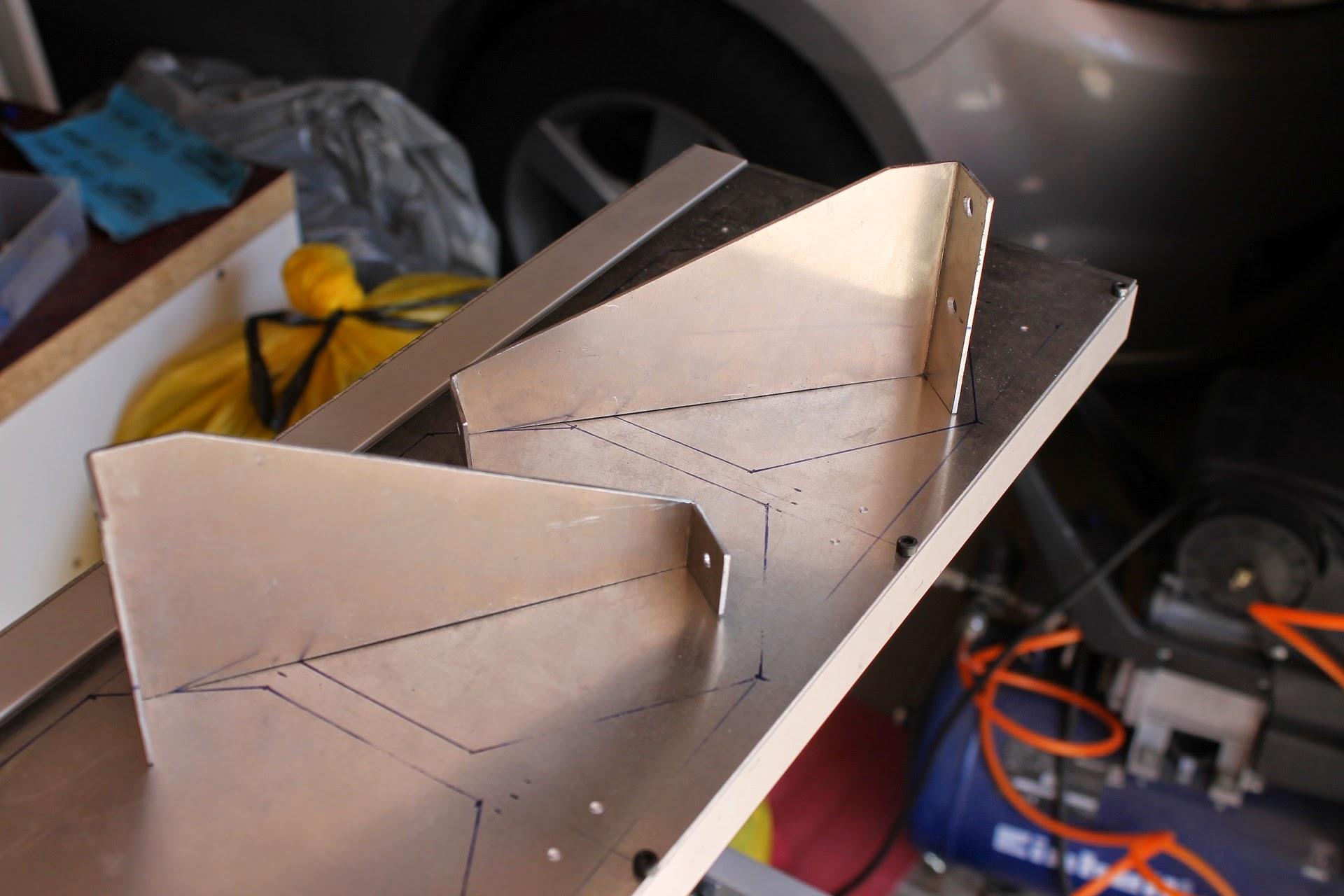

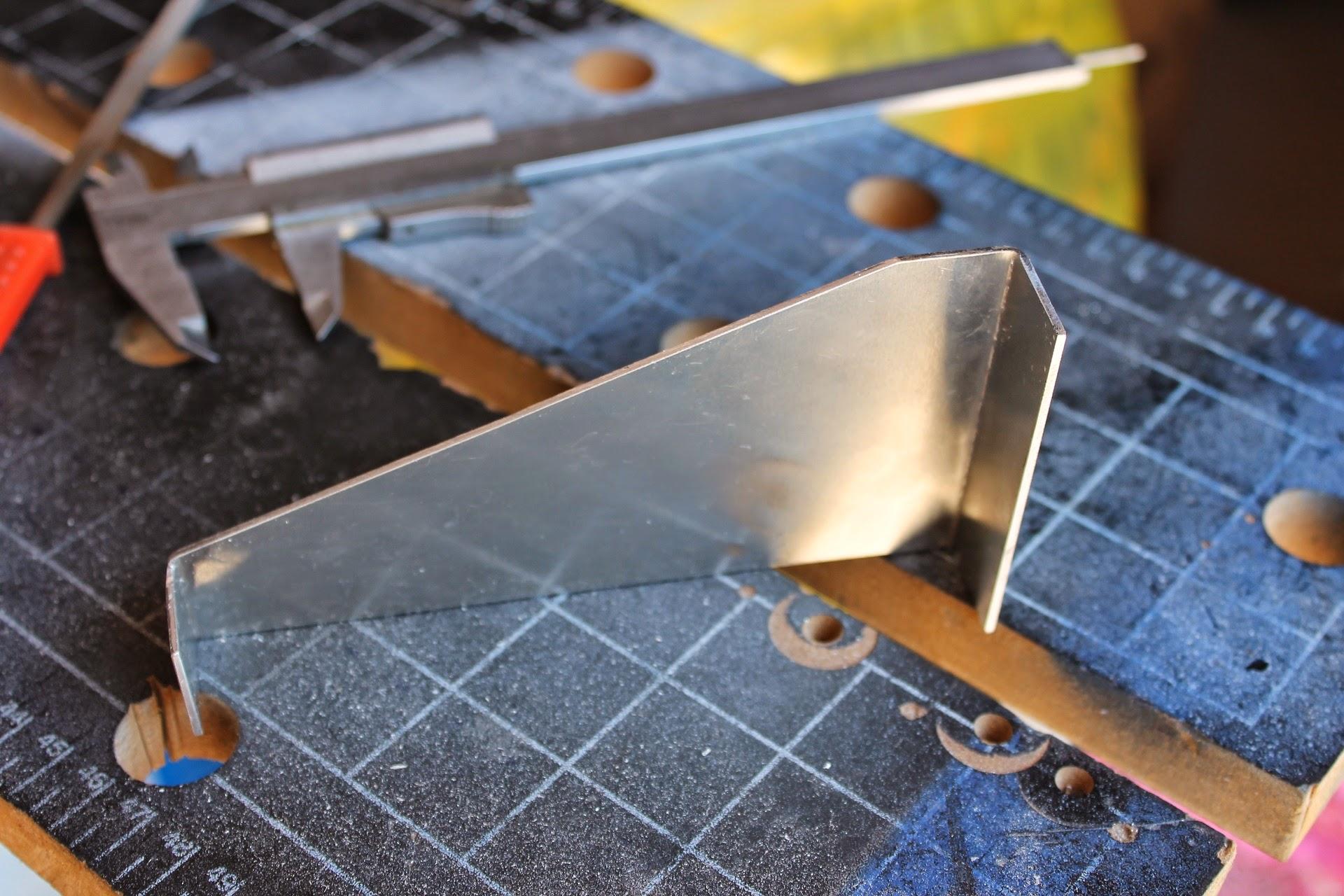

A teljes stabilitás eléréséhez pedig 2 db tartó konzolt hajtottam az alumínium lemezből. Ezeket szintén csavarkötéssel rögzítettem.

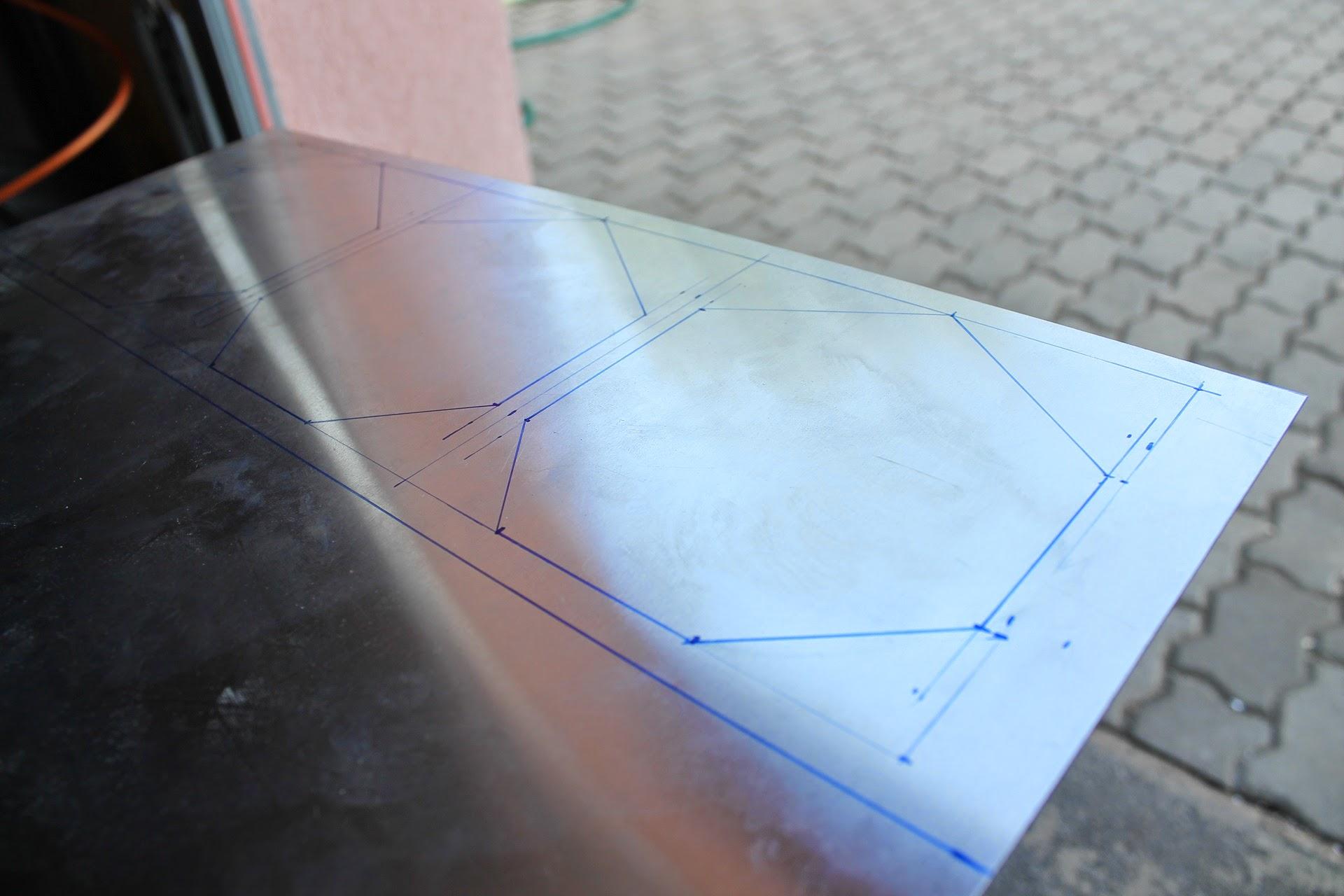

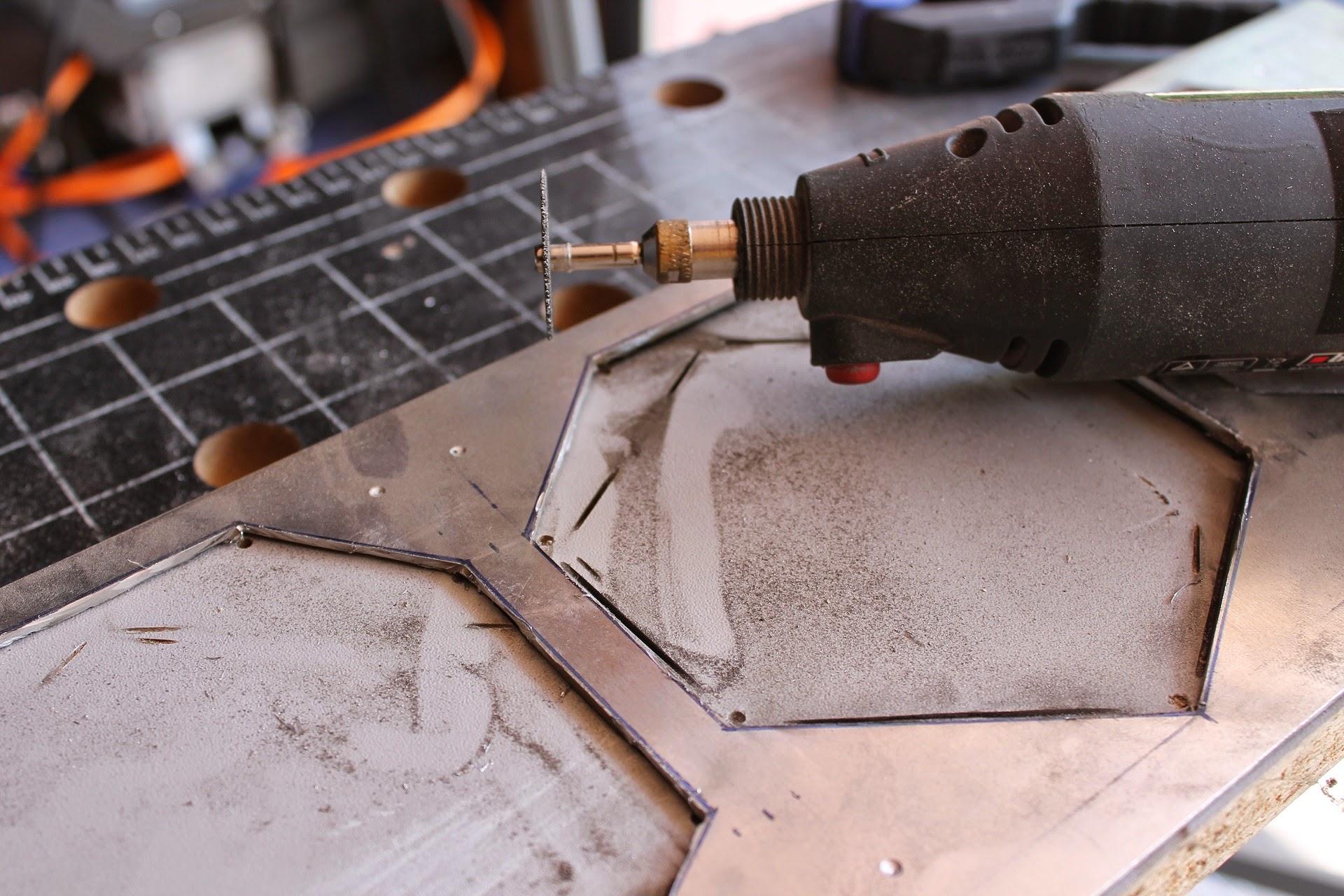

Ezt követően kijelölésre, majd kivágásra került a ventilátorok helyei. Természetesen nem a szokásos módon, hanem egy kicsit ROG-osítva.
