Tápegység rögzítése

Nos ennél a fejezetnél követtem el azt a hibát, amit még a cikk elején leírtam, miszerint mindent oldható kötéssel valósítok meg. Remélem ezt az olvasók nem hányják a szememre.

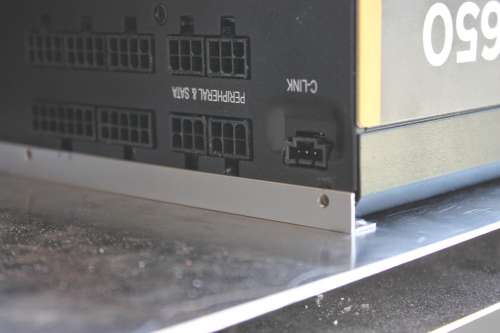

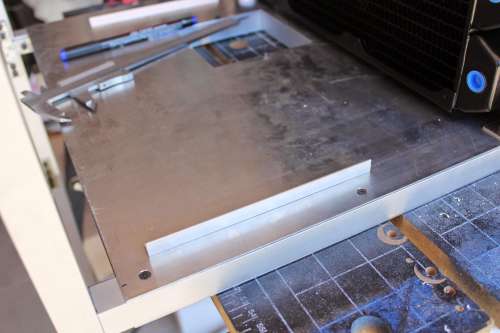

A mentségemre szóljon, hogy maga a rögzítő elem, mint az alábbi képekből kitűnik, nem nevezhető magas résznek a maga 10 mm-ével. Funkcióját tekintve pedig fontosabb volt a stabil rögzítés, mintsem az oldható kötés megléte. A tápegységet önmagában a következő oldalakon bemutatott egyéb elemek miatt nem akartam az alaptálcára rakni, valamint nem akartam plusz konzolokat építeni a súlyának megfelelő teherbírásra. Ezért egy roppant egyszerű megoldást alkalmaztam. 10x10 mm-es alumínium L profilból vágtam a tápegységnek megfelelő hosszúságú darabokat.

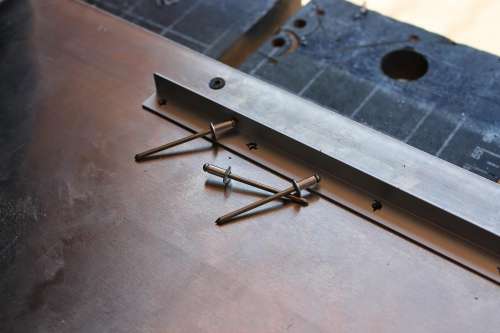

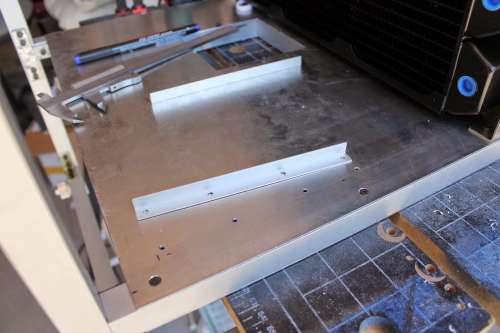

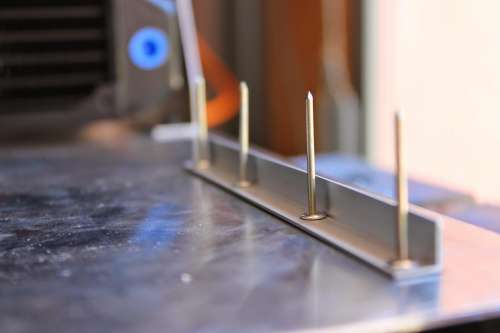

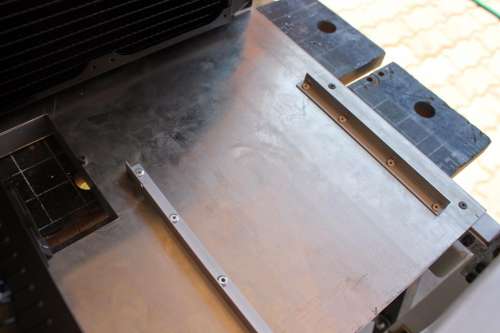

Ezeket darabonként 4 helyen kifúrtam, majd popszegeccsel rögzítettem az alaplemezhez.Pontosan a lemez vastagsága miatt döntöttem a szegecselés mellett, mivel az alumínium lemez miatt a menethossz nem lett volna elég biztonságos a stabil kötéshez.

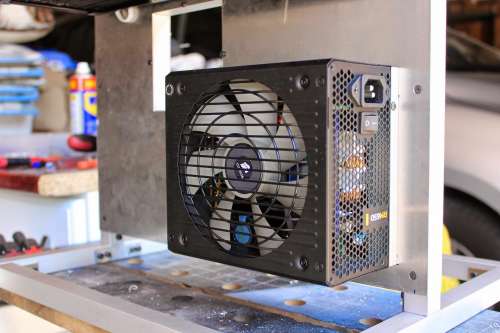

Az így kialakított keretbe pedig a megfelelő helyen kifúrtam a tápegység rögzítő furatainak a helyét és már stabilan állt is az elképzelt helyén.
