Drótozzunk

Mikor ide eljutottam, láttam, hogy kell még ez-az. Pl. a fiamnak cseteléshez mikrofon: ez még egy plusz erősítőt jelent, az állapotot is (suspend, bekapcs) jelezni kéne, potik, csatlakozók...
(Akármennyire is akarom, hogy csak zenehallgatás..., de azt mégsem várhatom el senkitől, még magamtól sem, hogy használat után mindent át kelljen dugdosni, vagy bizonyos, hangkártyától elvárható alapvető dolgokat ne lehessen használni. Praktikus szempontok is vannak.)
Persze ezt már a tervezés első felében sejtettem, ezért lett így kialakítva a DAC panel.
Tehát elkészítettem egy "alaplapot", mely a fantáziadús BB-1 nevet kapta később.
Ez tartalmazza a potmétereket, a csatlakozókat, a LED-et és a mikrofon erősítőt. Tápot a Toccatatól kap.
Tehát mégse drótozzunk!
A lapon van egy ráforrasztott mikrofon is, mivel tőlem kb 1 méterre lesz elhelyezve a DAC, nekem elég. De, van rajta egy mikrofon csatlakozó is, mert a "kisfiamnál" már nagyobb a távolság, ő majd bedug egyet... Ha a Line-in csatlakozó nincs használva, akkor a mikrofon bemenet él automatikusan, ha a mikrofon bemenet sincs használva, akkor a belső mikrofon él. A Line-in egy jack aljzatot kapott, a Line-out RCA-t.
A mikrofon erősítő is hifi (a maga módján) és kb 10mV kell a meghajtásához.

Az SV1 csatlakozón érhetők el a HID bemenetek, amikkel a win hangerő és mute funkcióját lehet vezérelni. Nyomógombokat kell ráforrasztani. Vagy kis panelt rádugni: ezt a kis panelt támasztja meg az SV2, hogy ne billegjen mikor a gombokat nyomkodjuk, vagyis az csak egy tartó tüskesor. Ezeket most be sem forrasztom.
Az SV3-4 az USB csatlakozó. Ezen a panelen csak átkötés, ne a DAC-ot kelljen forrasztgatni.

A LED kis fényerővel kezd, majd miután a driver beindul, átkapcsol max fényerőre. Suspend módban szintén halvány.

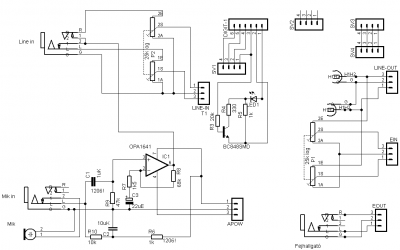

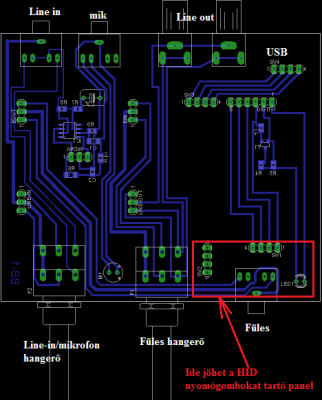

A panel:
