Ismertetés

Mivel látszott, hogy hamarosan nem lesz hangkártyám, építettem egyet. Megint, de kicsit másképp.
Az előzmény.

Ezúttal rövidebb leszek, mint az első "Toccata"-s cikknél :)

Az új kártyánál lényeg volt a minél egyszerűbb szerelhetőség a hangminőség megtartása, vagy, ha lehet némi javítása mellett. Ezért most már 1db panelen található minden. Ez a panel viszont már furatgalvanizált "telepanel", és alig-alig nagyobb, mint a régi. (92x65mm).
Pontosan illeszkedik egy kereskedelemben is kapható dobozba.

Talán a legfontosabb: Minden IC beszerezhető a hazai kereskedelemben!

Ami változott az elektronikában:
Elmaradtak a feszültség stabilizátorok, így a tápfeszültség +/- 5V-ra nőtt. A zavarvédelmet kizárólag passzív alkatrészekre bíztam, illetve a beépített IC-k táp-zavar elnyomására. Természetesen a ref.-stabilizátor maradt és a típusa is kísértetiesen hasonlít a korábbira, de ez is kapható itthon. Hasonlóan a DC/DC konverterhez.
Kevesebb alkatrészt is tartalmaz.

A Chebisev szűrő visszadegradálódott másod-fokúvá és invertáló üzemben dolgozik.

A mikrofon továbbra is integrált, de elmaradt a hangerő szabályzó potmétere. Windowsban kell huzigálni a csúszkát. (A potméter helye még megvan a panelen.)

Elmaradt a Line-In is. (De hozzáférhető, ha nagyon kell.)

Az új Toccata 2db fejhallgatót tud egyszerre meghajtani. Innen jött a "Twins" utónév.

A két fejhallgató egymástól kvázi független. Tehát nincs az a jelenség, hogy ha bedugjuk a másodikat, akkor az első hangereje csökken. Igaz, a hangerő szabályzójuk közös.
(Az egyiket nyugodtan lehet használni hangerő-szabályzott Line-Out-nak is.)

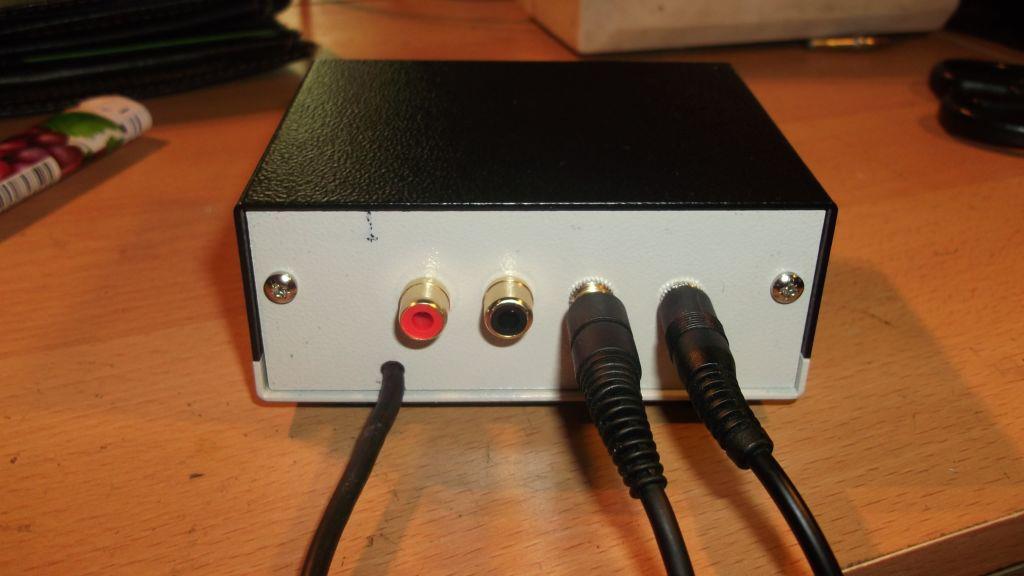

És természetesen van normál Line-Out (RCA) is.

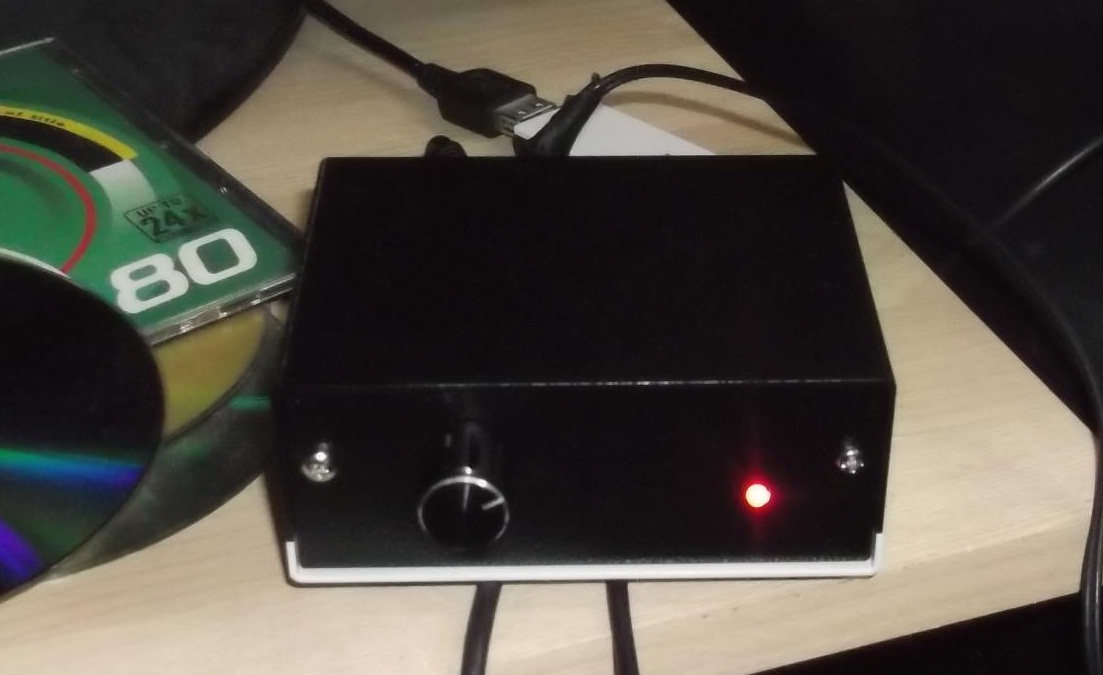

A LED: piros, ha áramot kap a kártya az USB-ből, illetve suspend módban van, mikor pedig a driver sikeresen települt és aktív a kártya, narancs fénnyel világít.

Tesztfázis

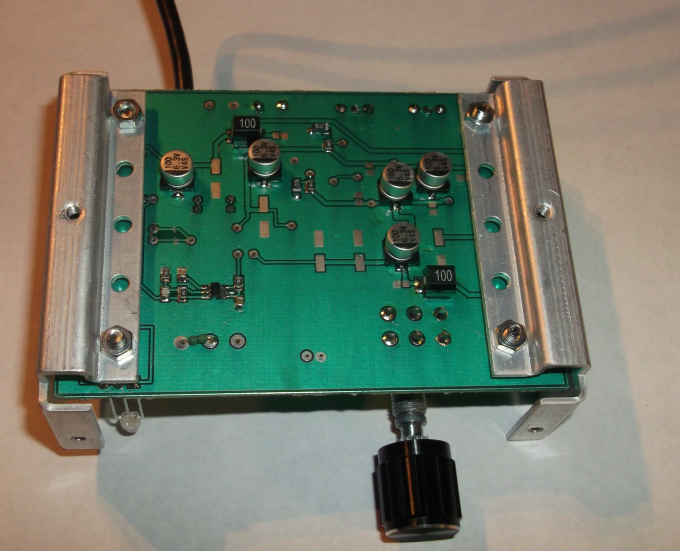

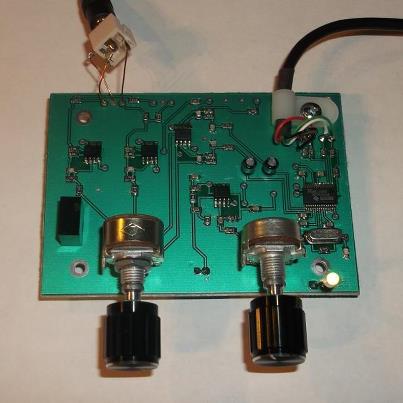

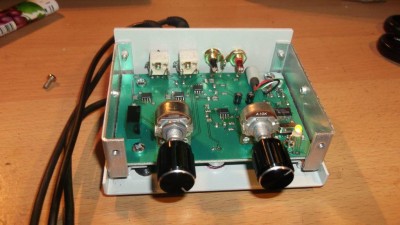

Itt még bent van a mikrofon potmétere

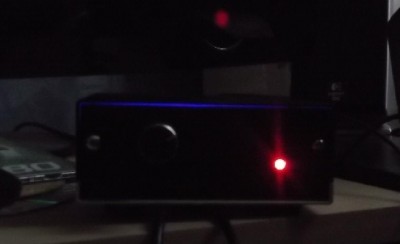

Egy zener helyett ideiglenesen egy kék led stabilizálja az egyik feszt.
Lehet, hogy meghagyom?
