Retro PC vol. #3 abit IP35 Pro-XE és a körítés

Nemrég került hozzám a címben említett alaplap, egyéb igen kellemes alkatrésszekkel.
A teljes csomag tartalmazta az abit IP35 Pro XE lapot, egy Q9550-et, 4x2GB Mushkin XP2 8500 DDR2 1066MHz memóriákat, és egy enyhén defektes R9 270-et. Nagyon mélyen garázsban tartott, doboz aljáról előkeveredett félkonfigról van szó, az esős idő épp alkalmas arra, hogy nagytakarítást kapjon.

Hirdetés

Miért IP35 Pro-XE és nem IP35 Pro ez a lap?
Felépítésben teljes mértékben egyezik az IP35 Pro és az XE variánsa. Fizikai különbség látványosan a hűtésében figyelhető meg, a Pro réz színű, réz talpú alumínium bordákkal és réz színű hőcsövekkel rendelkezik. Az XE variáns ellenben fekete, réz talpú bordákat és ezüst színű hőcsöveket kapott. Más téren ez a verzió már hivatalosan is támogatja az 1066 MHz-es DDR2 memóriákat, míg a Pro "csak" a 800-ast támogatta. Ettől eltekintve a Pro minden gond nélkül tudja kezelni az 1066-os RAM-okat, szóval a kérdés költői. Ez egy mezei IP35 Pro, más színű bordákkal lényegében, így innentől az XE-re hivatkozást a bejegyzés további részében nem emelem ki.

Mi a feladat?

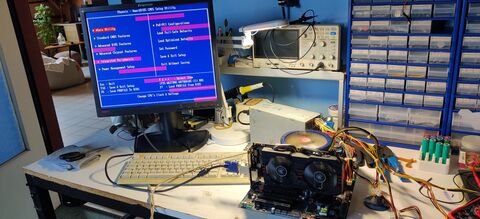

Rendet rakni. Első körben azonban egy bontás nélküli tesztnek vetettem alá. Megkapta a 7F postot, egy kevés BIOS-ban lapozás után konstatáltam, hogy működőképes. Jöhetett a bontás és a tisztítás.

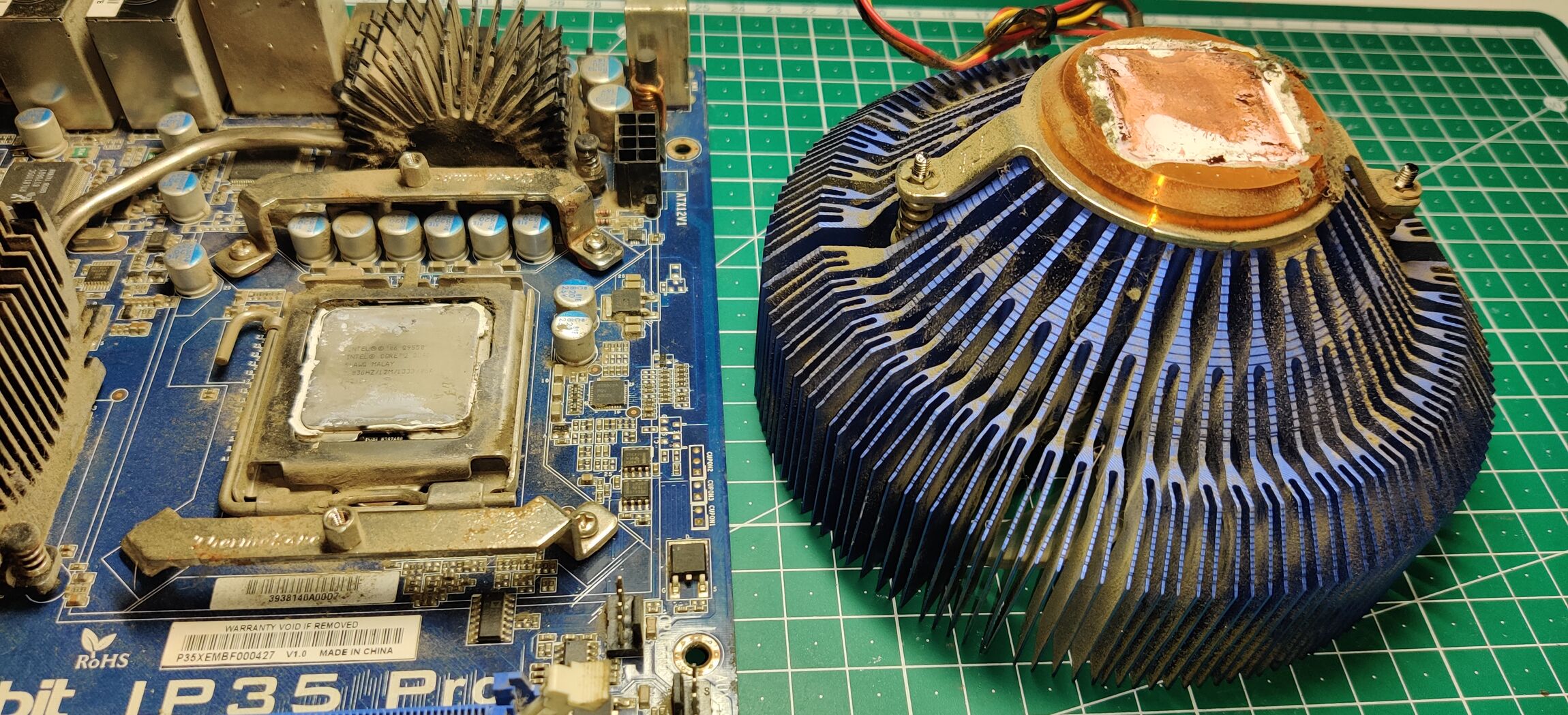

Először lekerült a brutális méretű Thermaltake Blue Orb II hűtés. Amit érdemes róla tudni, hogy annó a korai LGA775 és Socket 939 rendszerekhez fejlesztették, így a két magos Athlon 64-el és a Prescottal megbírkózik.
Utóbbi procik 95-115 Wattos TDP-je még hűthető vele, viszont a combosabb Quadokhoz, már csak megkötésekkel lehetne ajánlani.

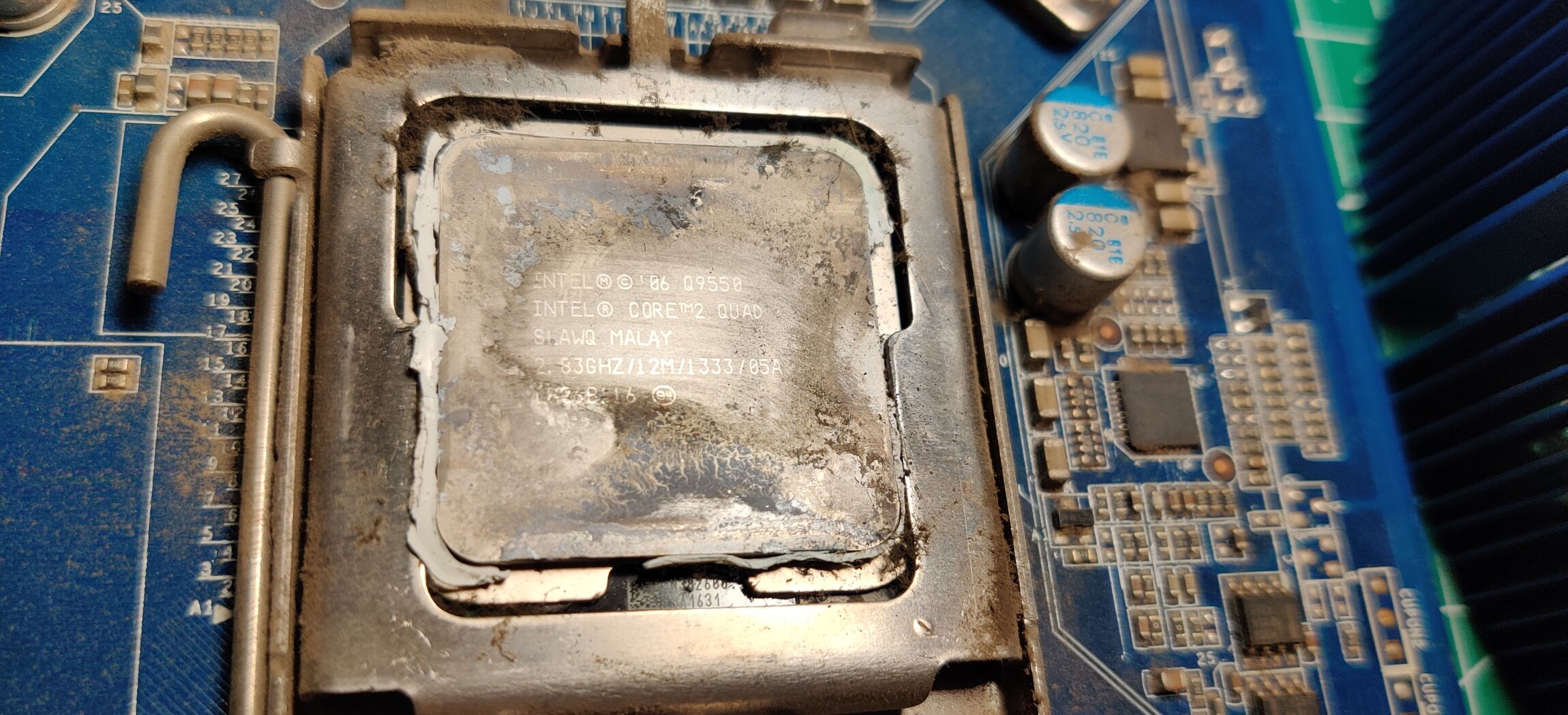

A Q9550 épp egy combosabb Quad, így a Blue Orb II az alapórajelen terhelt teljesítményre elégséges, de nem kielégítő.
A retrós tudja, hogy a P35 chipset nem a Yorkfield magos Q8-9xxx procikhoz illeszkedik. Korban 2007 nyarát, kora őszét írjuk, így az elődhöz, a Kentsfield Quadokhoz passzol igazán. A lap a történelméről valőszínüleg tudna mesélni, erős a gyanúm, hogy több fejlesztési ciklust megélt, mire megkapta a 8 GB DDR2-t és a Q9550-et. A tisztítás végén, korban hozzá illő CPU-t fog kapni.

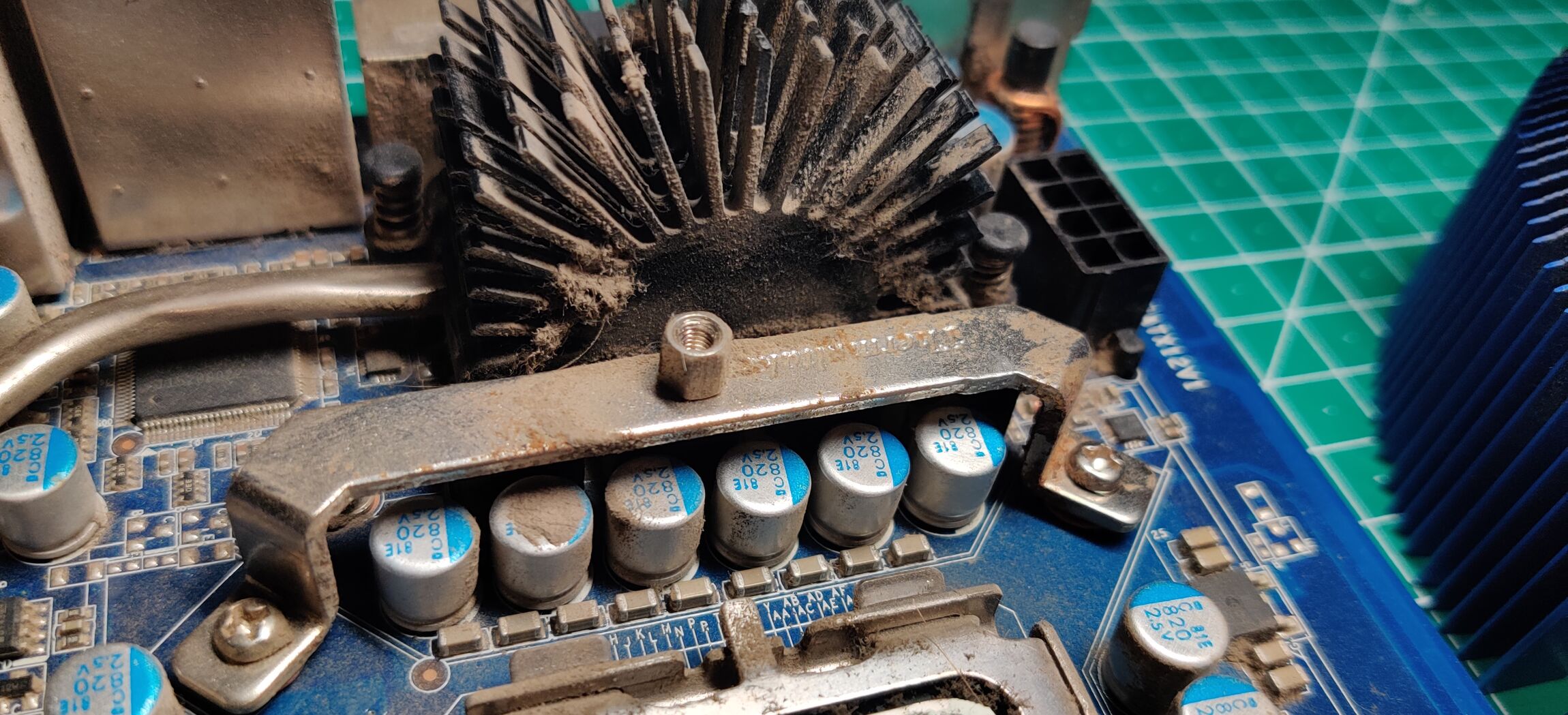

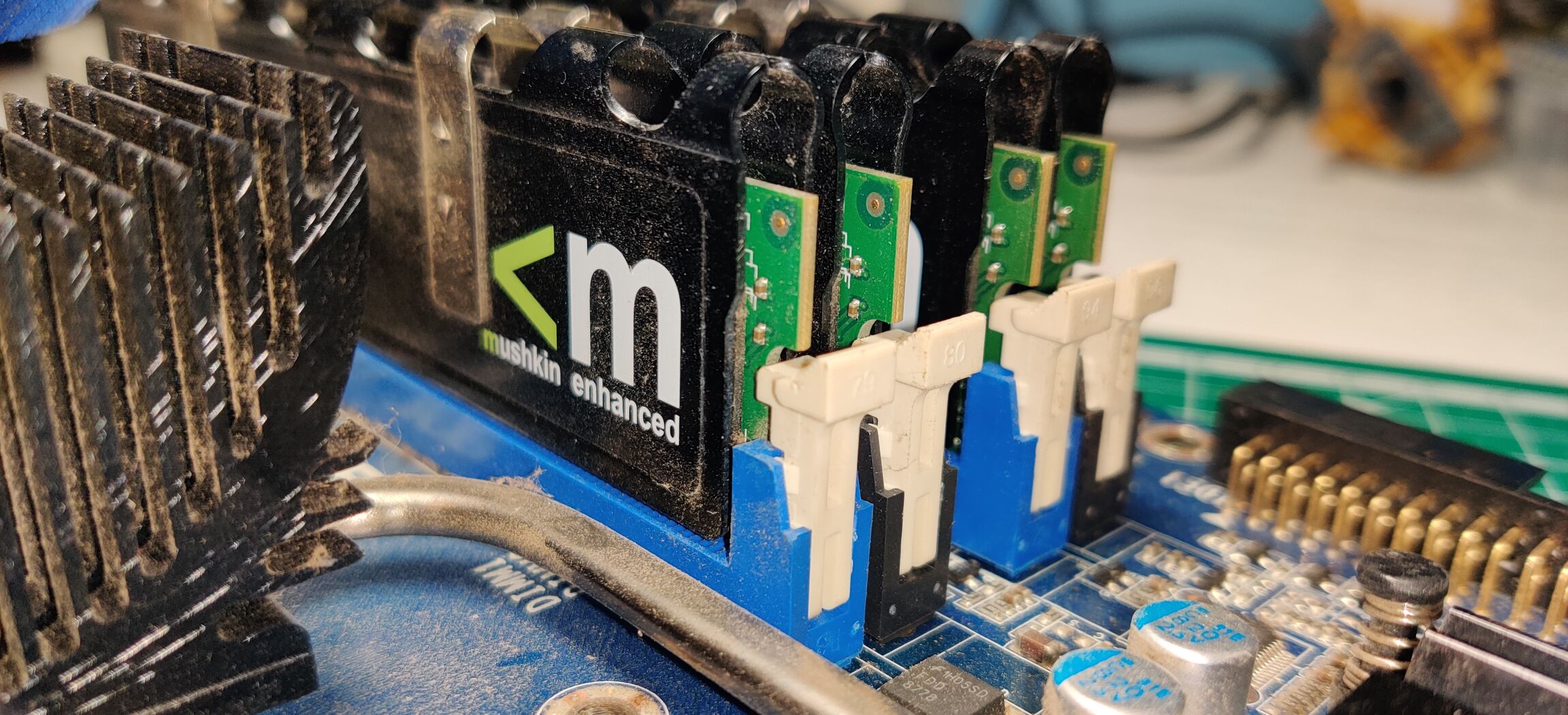

Itt-ott rozsdafoltok a CPU hűtőkeret lefogatásán, az északi híd mellett a hőcső is enyhén korrodált, rézhez illő módon zölden. A teljes hűtést eltávolítva, a felsőbb régiókban egér kaka maradványok vigyorogtak rám, így előkerült idő előtt az izopropil... Fizikai sérülést abszolút nem találtam a lapon, nagyon szép állapotban van, a koszt leszámítva.

A jól bevált radikális és elsőre ijesztően hangzó melegvízes tusoló alatt puha sörtéjű kefével pucolást választottam, majd utána IPA fürdőt vett a lap. Ezt a módszert igazán senkinek nem ajánlom, csak a bátrabbaknak. Előkészületeket igényel, az alaplapon semelyik kondiban nem maradhat feszültség, az elemet minden körülmények közt el kell távolítani, a lapot végig méregetni, feszültség után kutatva. Várni vele 1-1,5 órát, majd csak utána szabad víz alá dobni.

A folyamat végeztével amennyi nedvességet csak lehet, papírtörlővel fel kell itatni. A műszálas kendő kerülendő, az okait magyarázni sem kell. A szárítási folyamat vegyen igénybe legalább egy napot, és lehetőleg szabadban, kellemes napsütéses időben történjen, semmiképp sem hajszárítóval, vagy hőlégfúvóval! Utóbbi két módszer a folyamatos légárammal statikusan feltöltheti az alaplap környezetét, és könnyen haza lehet vele vágni.

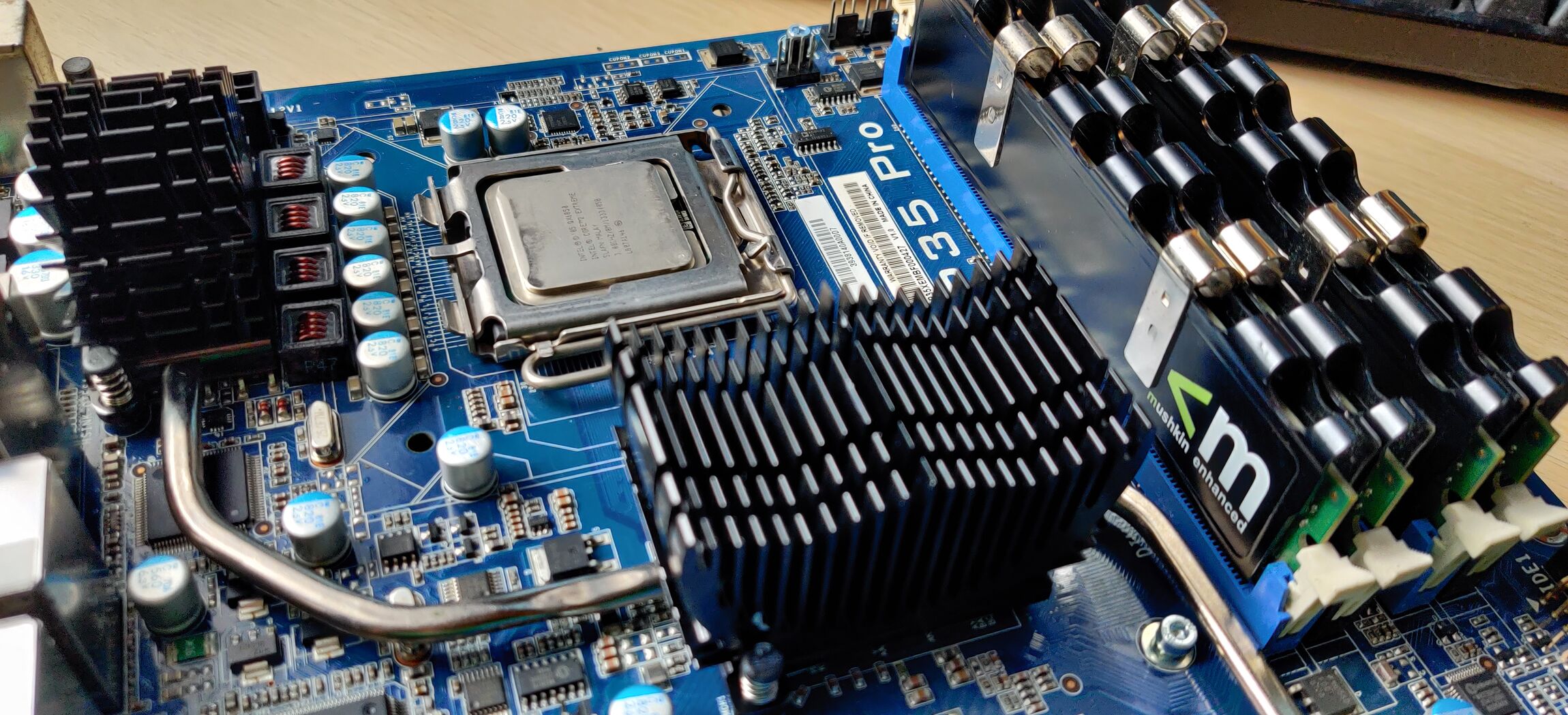

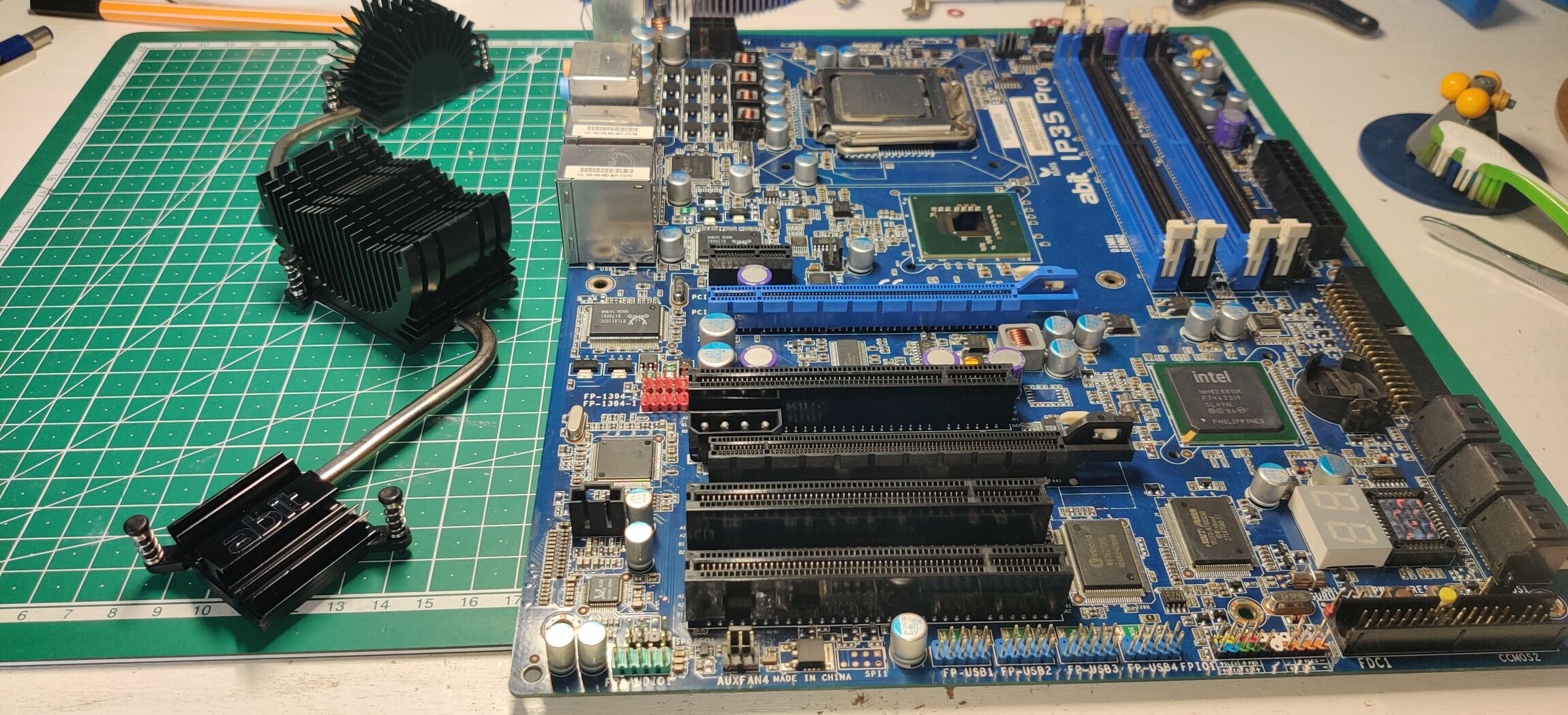

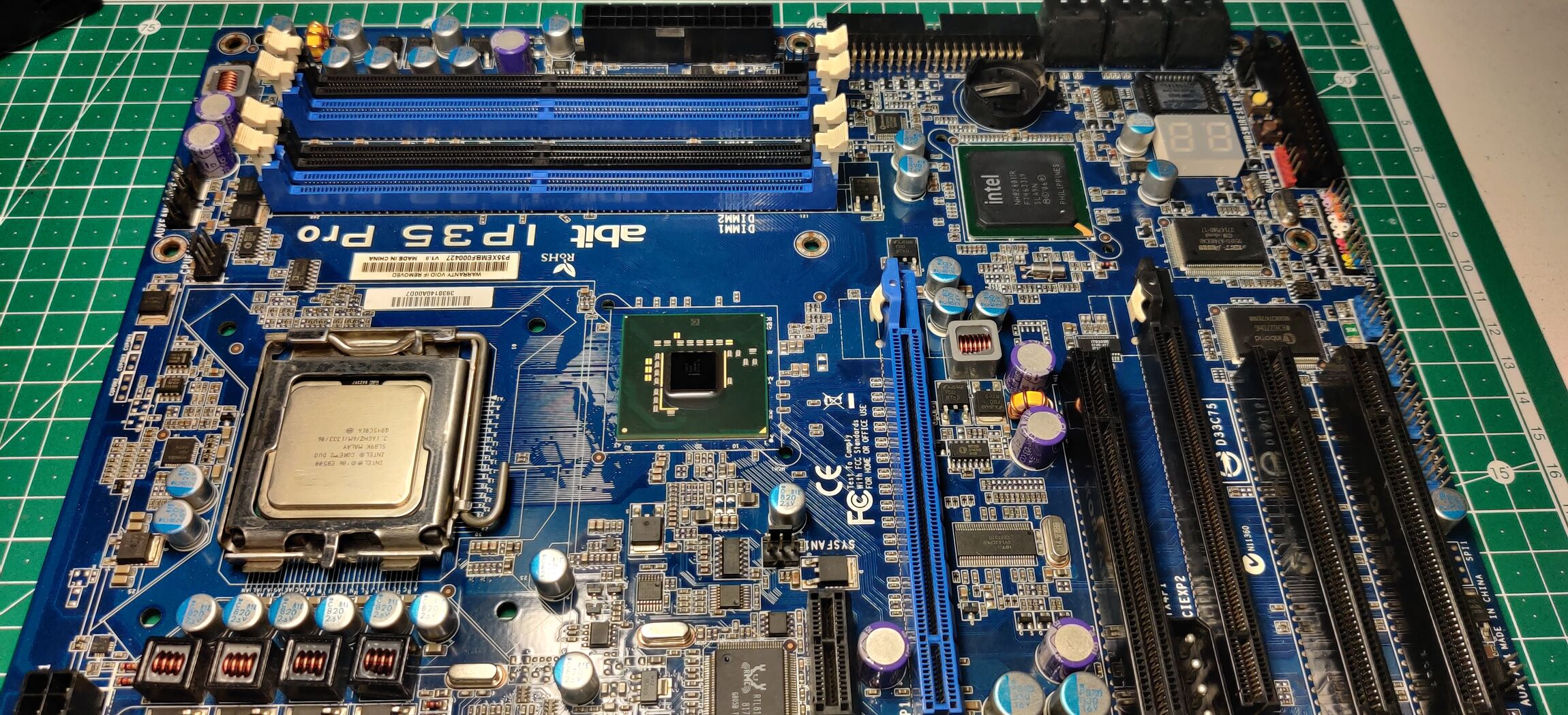

A módszerek tisztázása és egy nap eltelte után a gyári pompájában ragyogó lapot, ideje összerakni.
Elképesztő bonyolultságot igénylő pasztázás, majd 6 darab pecek visszapattintása után készen is van.

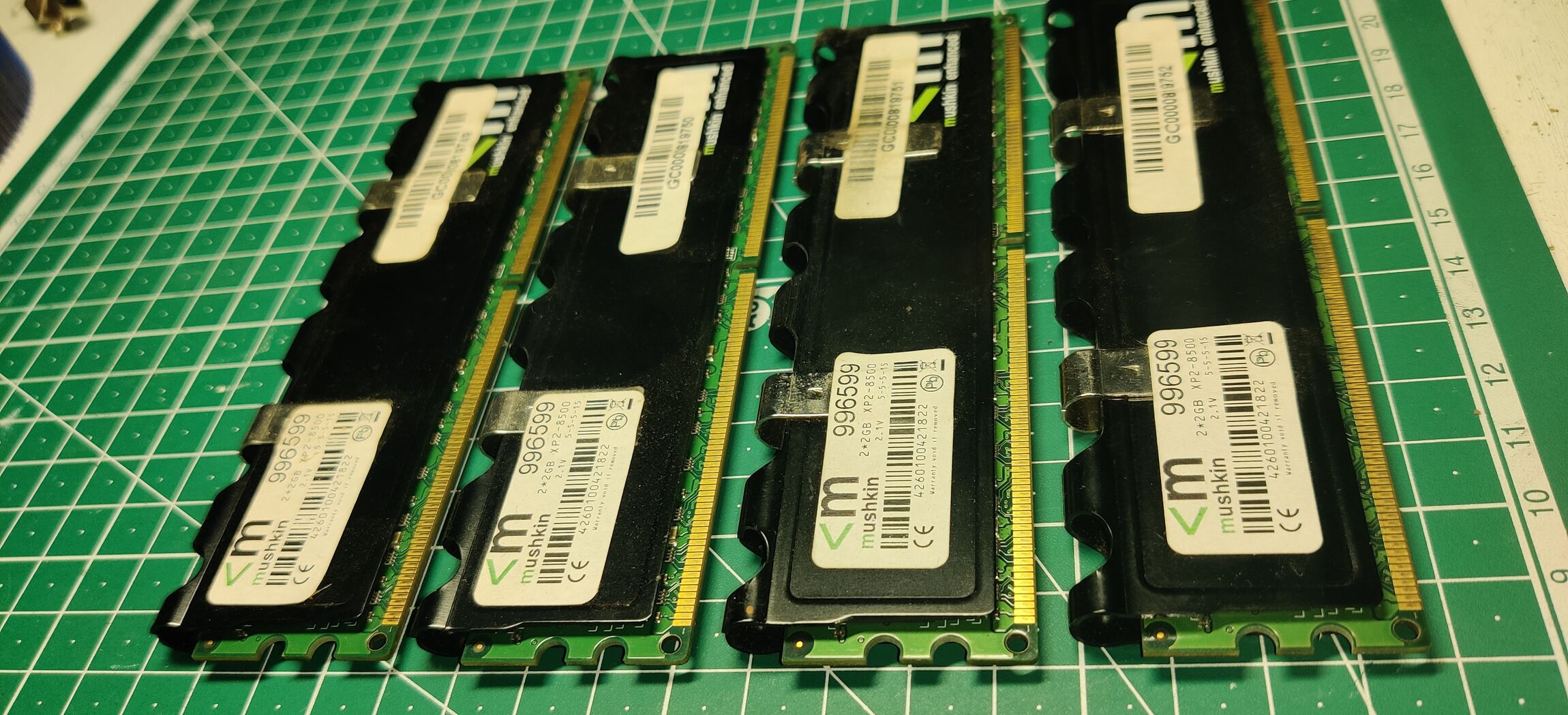

A következő lépés a memóriák tisztítása. Egy kifejezetten jó szériája a Mushkinnak az XP2 8500. Léteztek jobb időzítéssel 1066-os kit-ek, az 5-5-5-15 fórumokat lapozva úgy tűnik csak ajánlás, jó eséllyel birnia kell az 5-4-4-12-t, de ezt nem négy modullal fogom kipróbálni a jövőben. A sorszámozásuk egymást követi, így minimális értékkel növeli a pakkot.
Sajnos nem tudtam tökéletesen megpucolni, a "harmadik" modulra valami folyhatott annó. Nem szeretném eltávolítani a garancia matricákat, így legalább betudható nekik, hogy sosem voltak megbontva. Itt ott a címkék már elengedtek, amíg teljesen le nem válnak, maradni fognak.

Először itt kapcsoltam be a rendszert a tisztítás óta. Elvileg nem kellett volna gondja legyen, nos ezt igazolta.

A foglalatvédőnek használt E8500 szépen indult vele, minden memóriát felismerve.

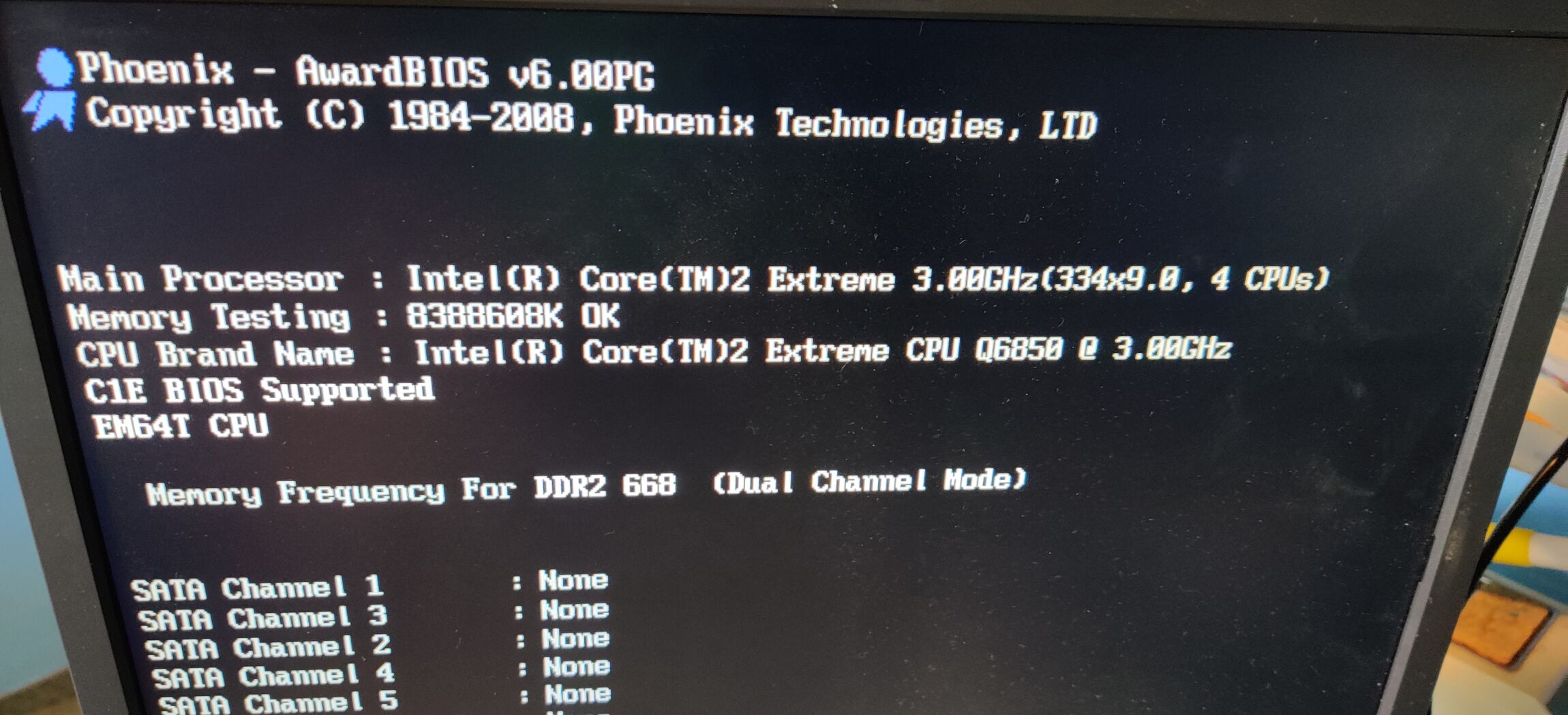

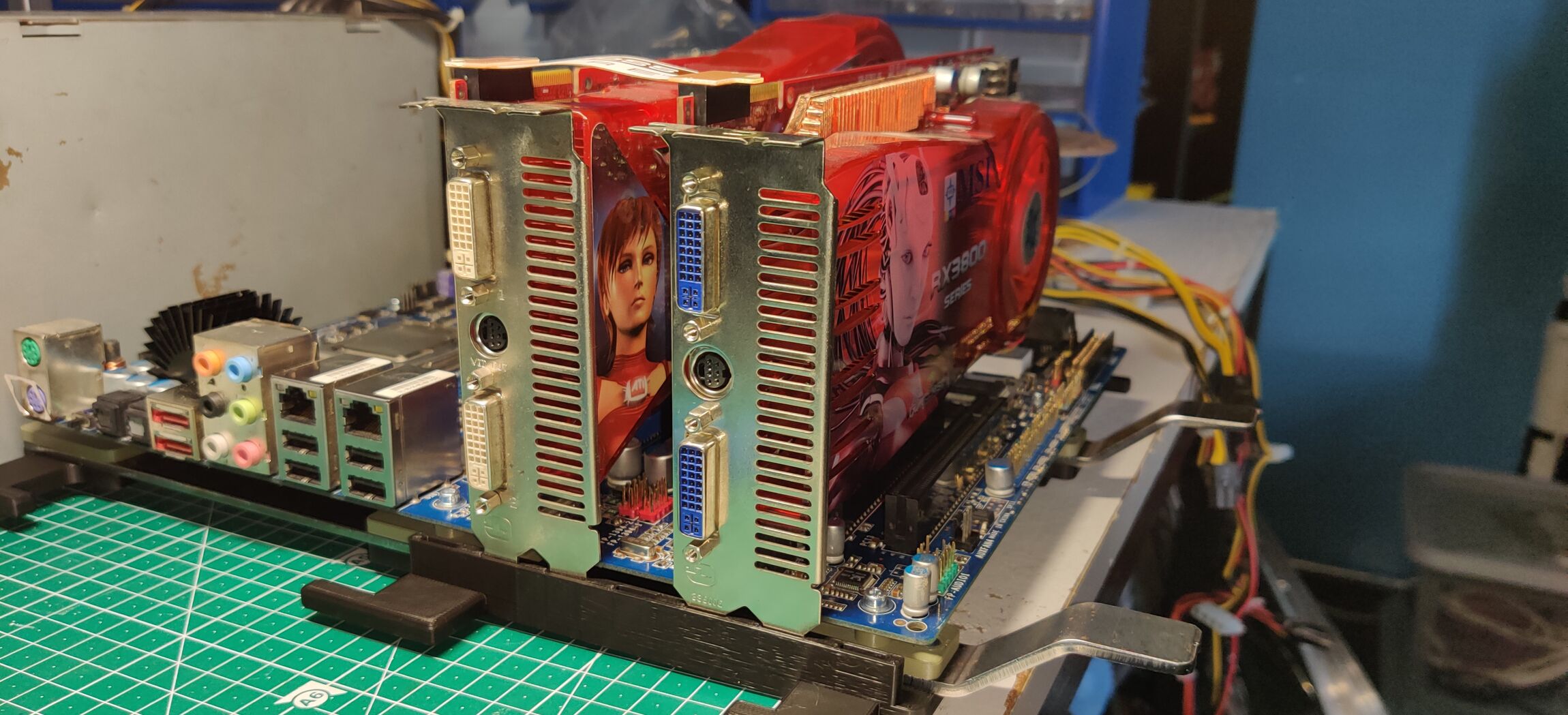

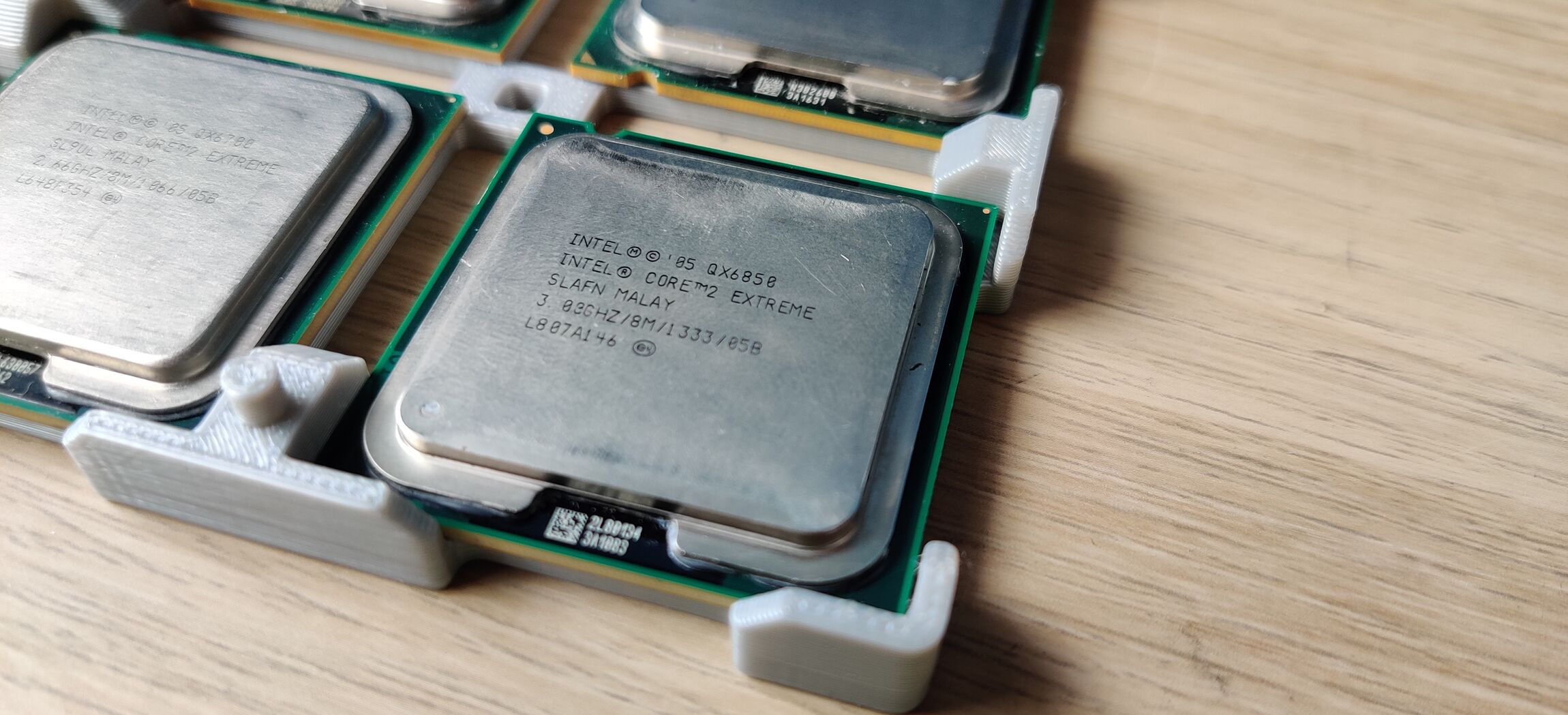

Gondoltam akkor már "teszteljünk" PCI Express portokat. HD3870 CrossFire vizsgáztatta őket, szintén hibátlanul. Ideje kortársat keresni neki. Akad néhány, így a ló kövérségére hivatkozva egy csúcs Kentsfield landolt benne a QX6850 személyében.

Nem volt különösebb tétje a dolognak, ez már a hardver símogatás része.
Összegezve, egy ideje kerestem ezt a lapot, most szerencsém volt vele, a mellé járó körítés sem épp alsó polcos, teljes elégedettséggel nyugtázom ezek után. Most már szép tiszta, lehet vele építkezni, vagy eltenni a jövő számára. Kortársakat tekintve, bármely Q6xxx CPU, vagy a nagyobb Core2 Duok a 65 nanométeres szériából tökéletesek mellé, akár egy X6800, vagy E6600-6700 személyében.

VGA vonalon épp a HD3870 a tökéletes társ, ebből viszont már túlzás lenne egy CrossFire rendszer. Kiváló felső, de nem csúcs kategóriás rendszer alapjait képezné.
nVidia kártyákkal az SLI támogatás hiánya miatt nem számoltam, de természetesen ott egy 8800GT, GTS vagy egy GTX szóba kerülhet, viszont a laphoz és egy nagyobbacska Core2 Duo-hoz jobban passzol a 8800GT, ha valaki naptárazná.
