Annyira nem retró, hisz ATX szabványos, mégis régi cuccok lesznek benne.
Tipikusan az a hobbi projekt amit véghez vinni jó pár hónap, mire össze áll a sokadik verzióból, az ember mégis szívesen foglalkozik vele.
Sok érv szól mellette, nagyjából ugyan annyi ellene. Könnyebb tárolást biztosít, cserébe tök felesleges, ha dobozosak az alaplapok. Egyből használható tesztpadon az alaplap, amit a tárolóba helyeztünk, de mégis mi értelme, ha alaplapi dobozra, vagy cipősdobozra is tudjuk pakolni. És ezek csak a legelső érvek, amik eszembe jutnak.
Szükségem volt egy rendszerre, ami orvosolja az egymáson tengő ESD zacskós lapok problémáját. Bizonyos mennyiség fölött (nagyjából 6-7 darab) már problémát okoz, a hely is fogy, a lap is sérülhet.

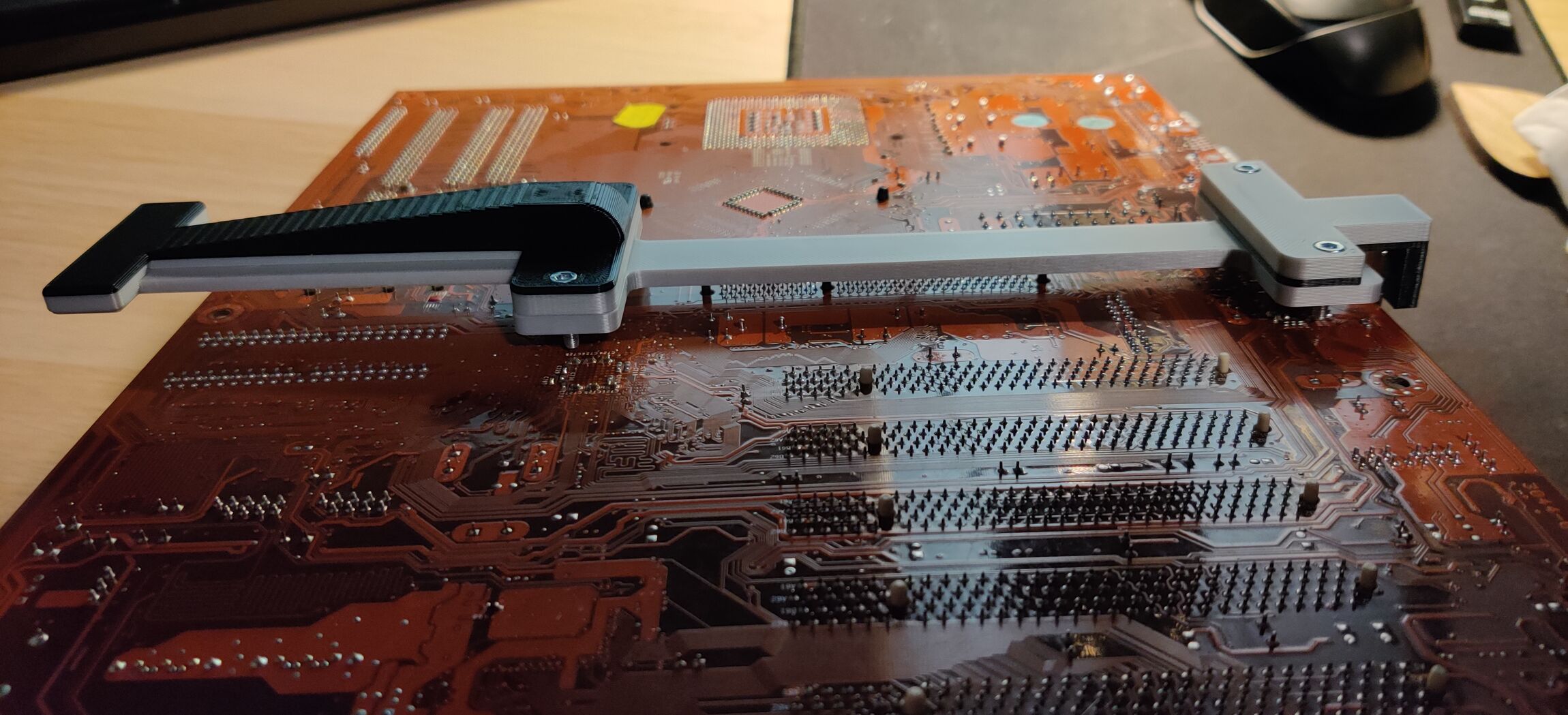

Első felvonásként rajzoltam egy tartót, ahol már eleve bele volt gondolva egy későbbi keretes tároló rendszer, így fiókhoz hasonló módon ki be lehet pakolászni majd benne a lapokat.

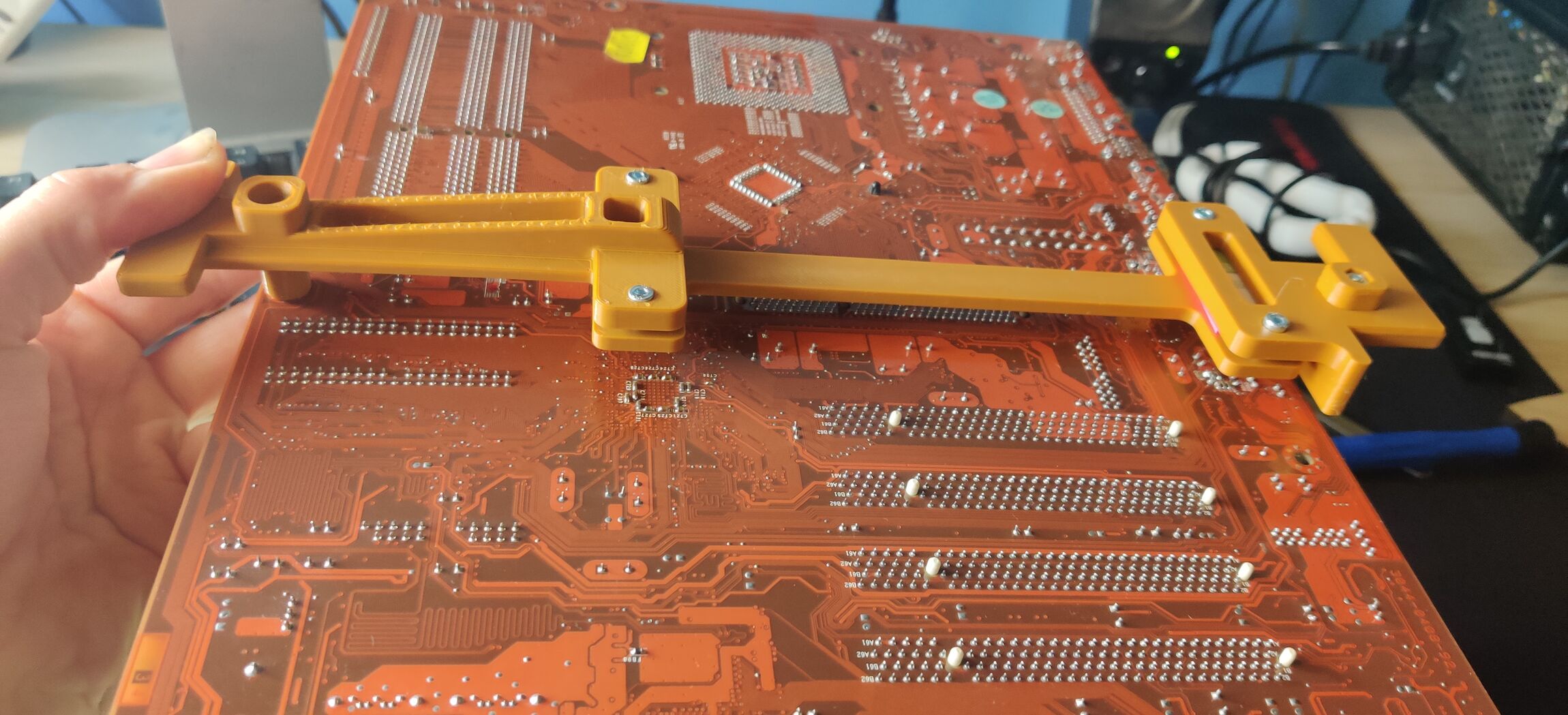

Igyekeztem kihasználni az ATX furatokat, és a PETG anyagaim határát. Vékony nem lehet, mert hajlik, vastag sem, mert egy élet, mire kinyomtatom. Ideje volt tovább gondolni, pár apróbb hibát felfedeztem, így a CPU mögé és az alaplap aljára szánt darabokat már ennek tudatában tervezgettem. A döglött NF7 tökéletes alanya a tesztnek. A szabványfuratok azóta sem változtak meg, ha erre jó, mindenre jó lesz a furatkiosztásom.

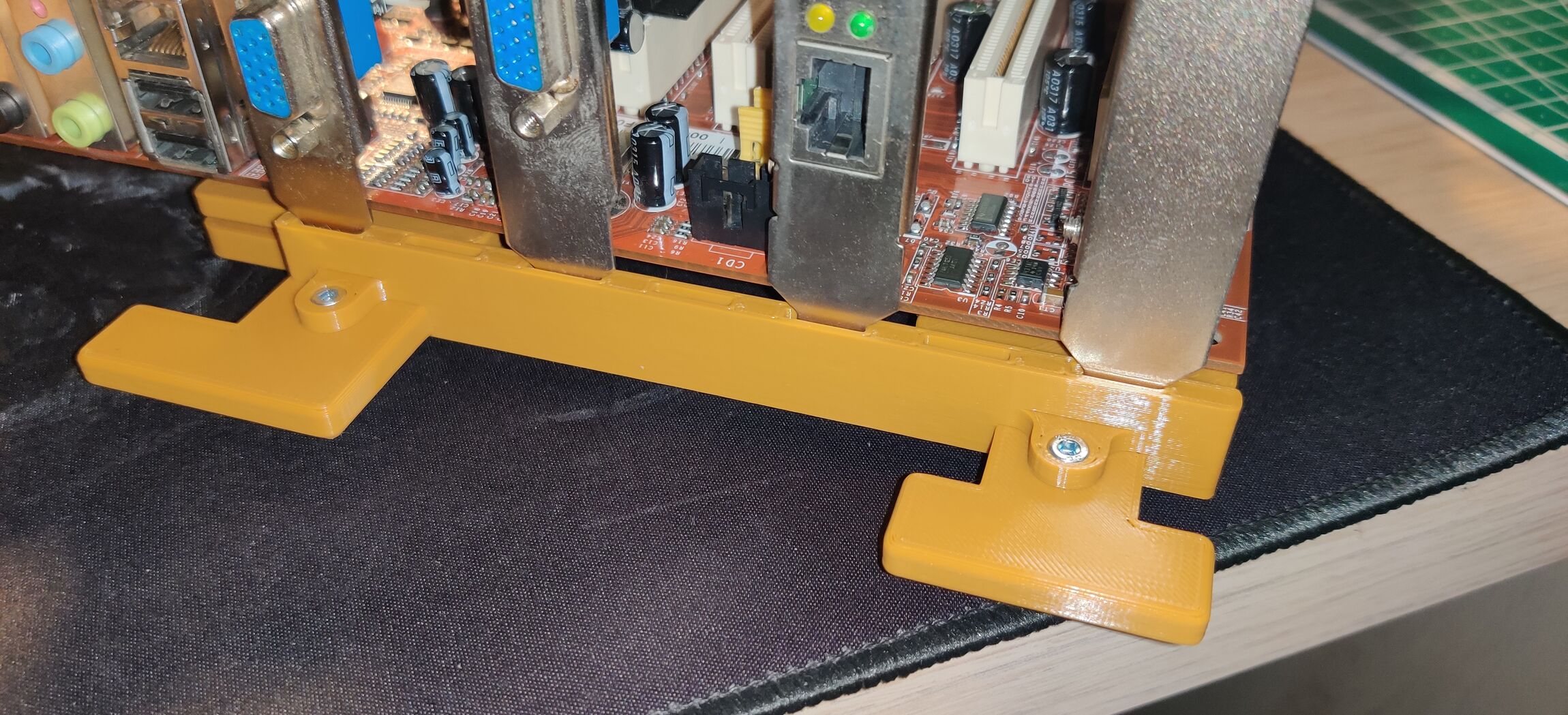

A második verziónál kapott lábakat, csökkentettem az elemek súlyát, elkezdtem pontosítani a bővítőkártyáknak szánt slotokat. Egyelőre egy rakás csavar tartja össze, ezen később változtattam.
Következő lépésként kinyomtattam minden elemet, ami a teljes tesztkerethez szükséges volt. A VGA támaszos középső elem minden nyűgjét sikerült itt már kiküszöbölni, jöhet a magas fémtartalom!

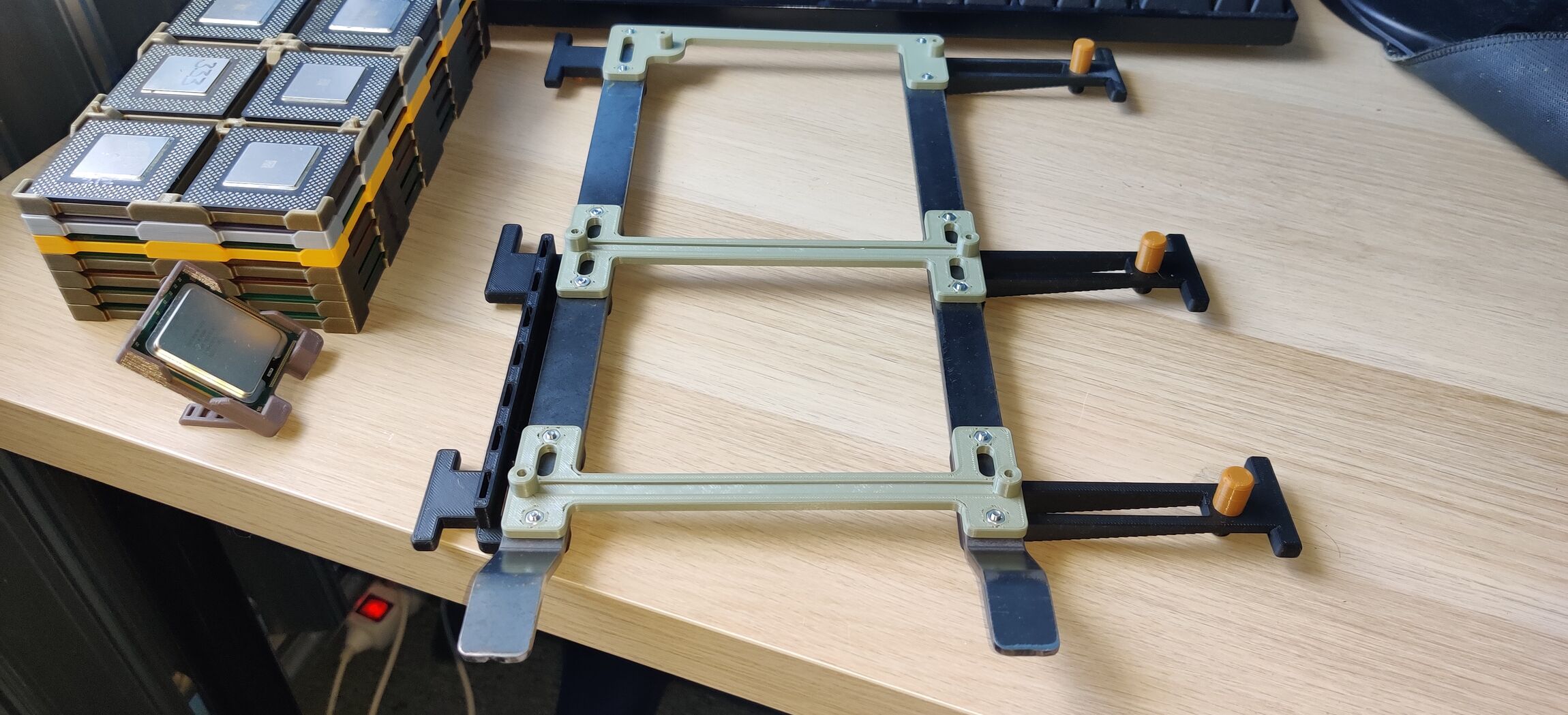

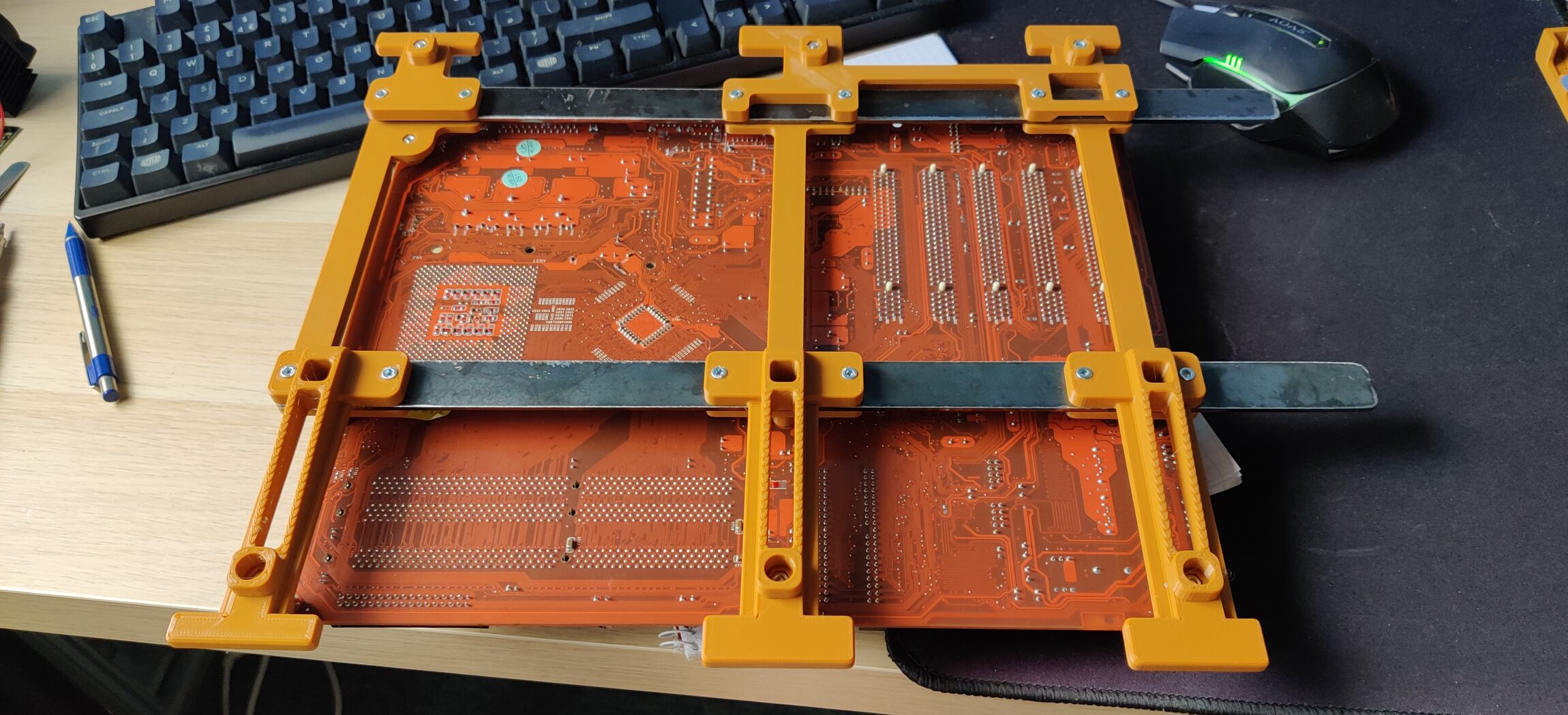

Kint a pecóban akadt néhány maradék lemezcsíkom, már eleve ezekhez próbáltam a méreteket igazítani, ha bekerülnek a helyükre, minden passzoljon. Megkapták a szükséges furatokat, majd rácsavaroztam a nyomtatott elemeket. Maga a lemezcsík a merevítést szolgálja, az egész keretet képes egyben tartani, olcsóbb és masszívabb, mint nyomtatott műanyag rudakkal pótolni ezt.
Elsőre összeállt szerencsére, jöhetnek a finomhangolások! El szeretném tűntetni a csavarok nagyját, hisz a be nem épített alkatrész a legjobb alkatrész. Még ezek előtt egy alapos kártya tesztnek alá vetettem. A tesztpad jellegét lassan, de biztosan megkapja.

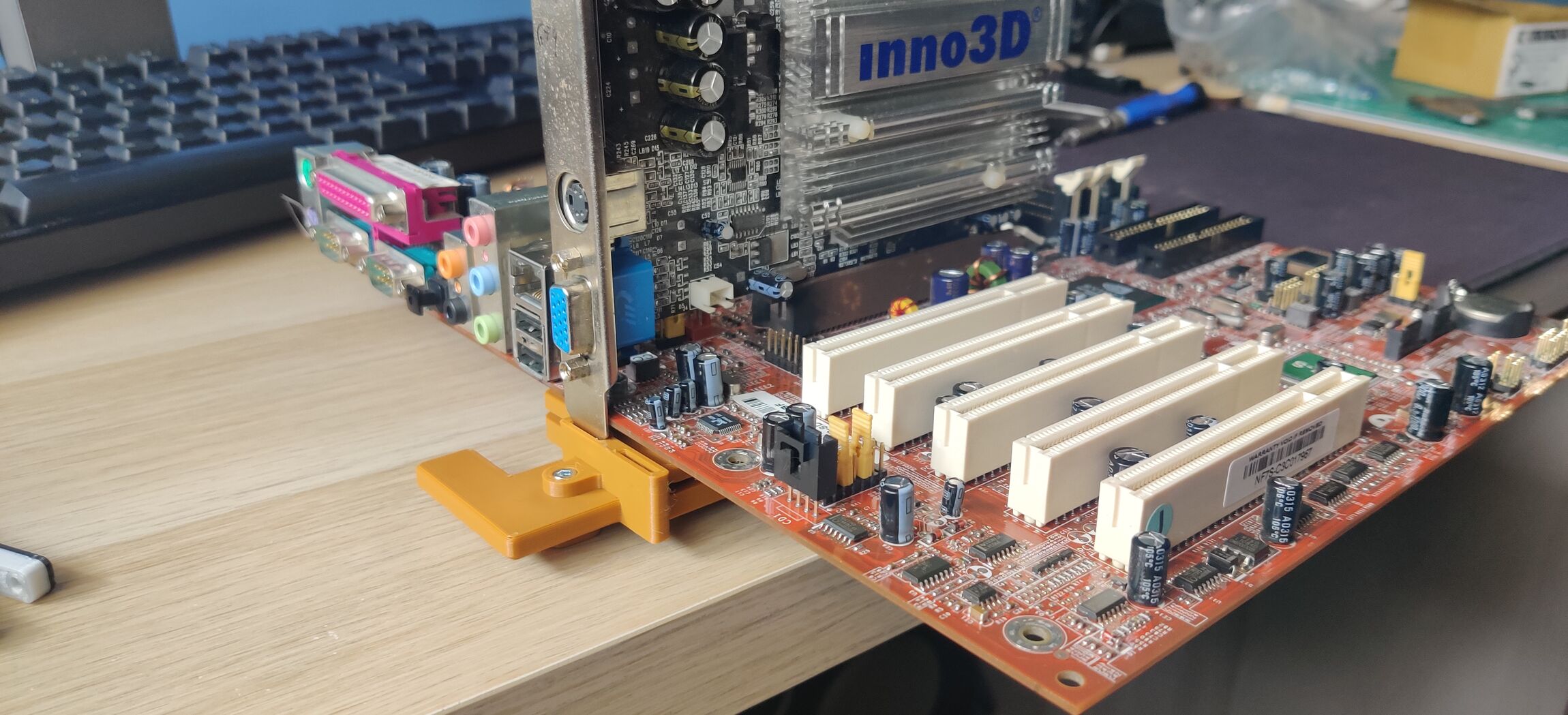

Aprócska slot tágítás nem ártott a kártyáknak. Enyhén, de felfelé feszültek, pontosabb pozícionálást ki kell még találni rájuk, hogy a lapra felszerelt keret minimálisan, de tűrje az ilyesmit. A harmadik verzió minderről gondoskodott. Eltűntettem a csavarok nagy részét, eddig a lenti képen látható világosbarna talpacskákat is csavar tartotta, most felváltotta egy pattintható feszesebb illesztés. A keresztkötő elemekről vettem el további anyagot, hogy gyorsabban nyomtatható legyen, a szélső fiók csúszkák szintén szűkebbek lettek, bőségesen elegendő az alaplapok súlyához ennyi anyag oda. A lemezcsíkjaim két ponton meghajlítottam, hogy a végeik az alaplap síkja fölé kerüljenek, később szánni szeretnék nekik további szerepet.

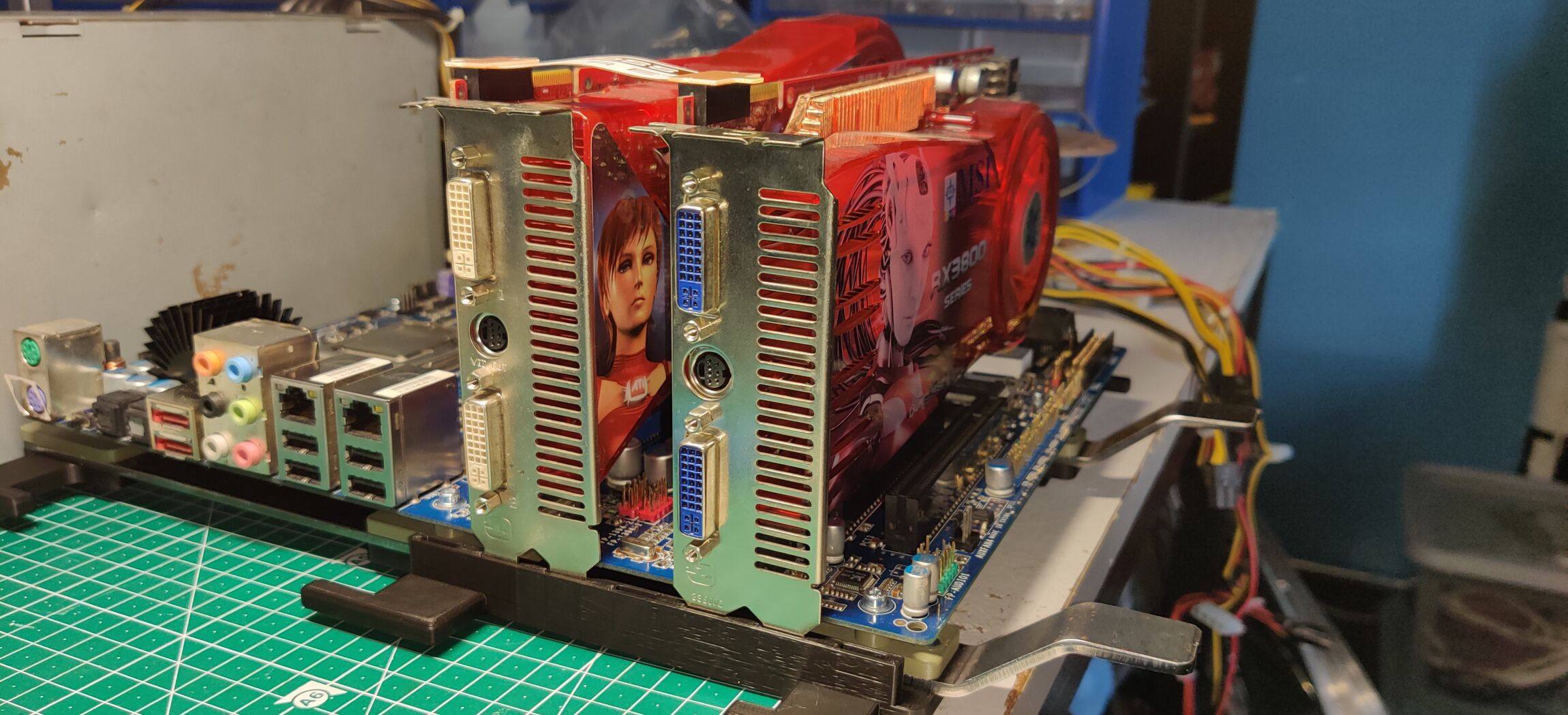

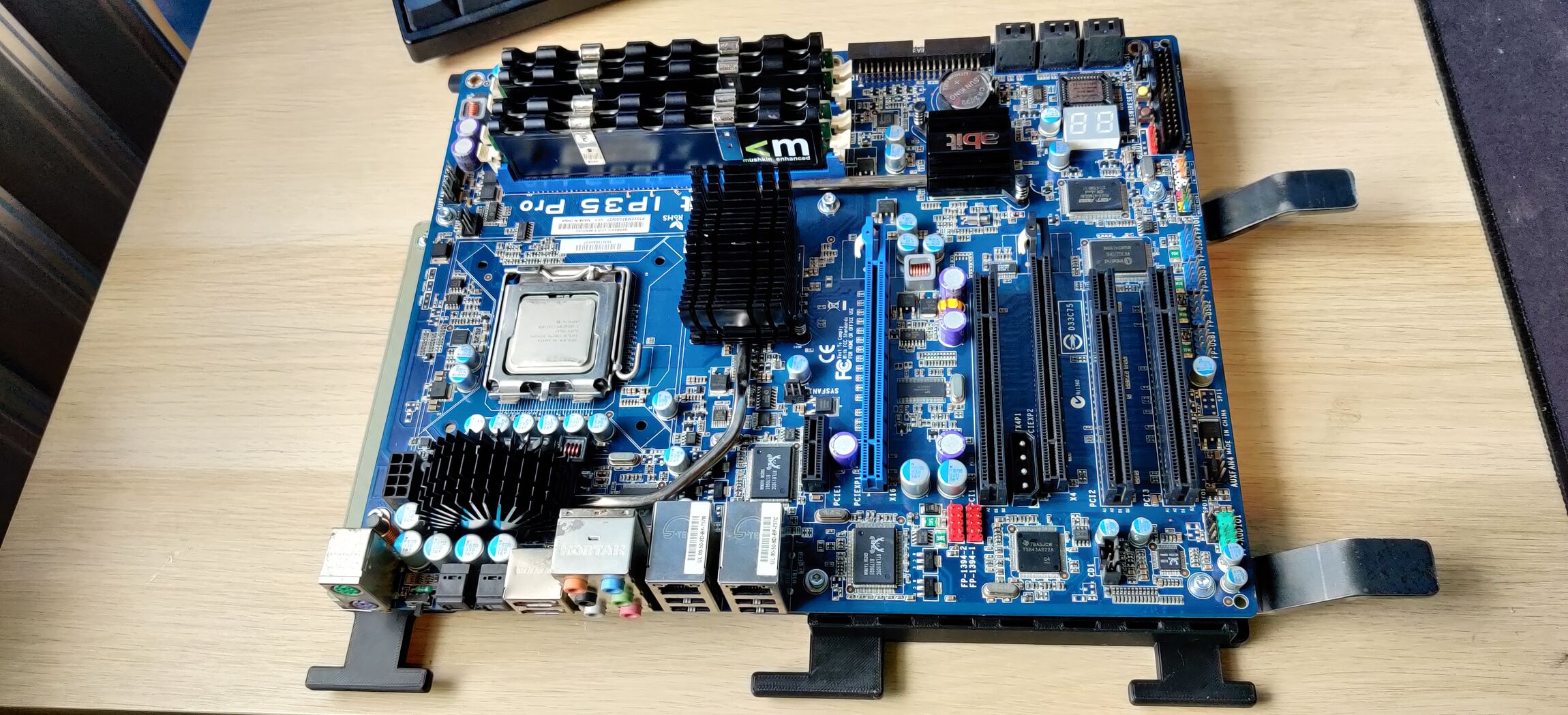

A bővítőkártyák számára készített slotok itt már pontosak voltak, nem volt feszülés, a HD3870 CrossFire szépen díszeleghetett az IP35-ben. A lap alatt a megfelelő színekben legyártott keret elég jól beleolvad a környezetébe, így a tesztek során nem zavaró az esetleges fotózások alkalmával a jelenléte.
Ideje volt tovább lépni, az alaplapi keret magában már eléggé egyszerű ahhoz, hogy minden eleme felférjen a nyomtatóra, és emberi idő alatt ki tudjam nyomtatni.
A tároló állványa következett. Mivel a nyomtató határozta meg a hosszt, hogy épp mekkora elemekből gyárthatom le, és a teljes keret merevségére illetve anyagköltségére tekintettel az acél váz mellett döntöttem. Jobban megéri anyagilag, és épp megfelelő merevséget nyújtanak benne a nyomtatott elemek ahhoz, hogy megálljon a saját lábán. Találtam egy céget, ahol lézeren tudtam vágatni pontosabb elemeket, mint a satupados flexelő megoldásom. Itt ért el arra a pontra a történet, ahol már komolyabb anyagi ráfordítást igényelt, nem vágnak olcsón lézeren...

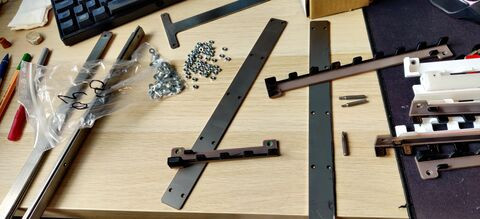

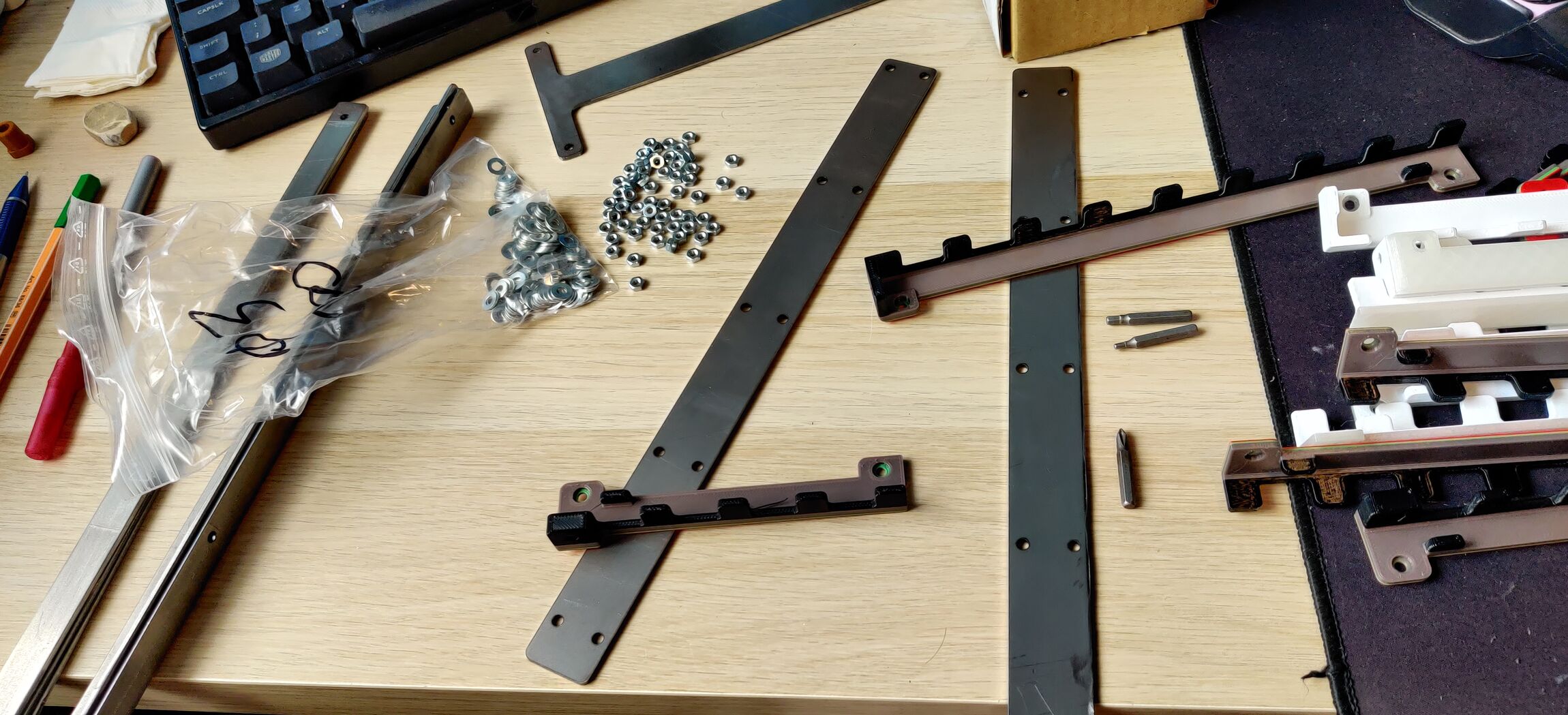

Vettem elegendő csavart, majd elkezdtem szerelgetni, a tároló keret első verzióját. A csavar mennyiséget itt is csökkenteni fogom idővel, de az első alkalom arra jó, hogy megkeressem a hibákat, meg is lett a nagy része.
A döglött IC7 váltotta az NF7-et, így már a harmadik lap kapta meg a keretet, eddig mindhárom esetben jól illeszkedett, a "nagymintás" próbán túl vagyok.

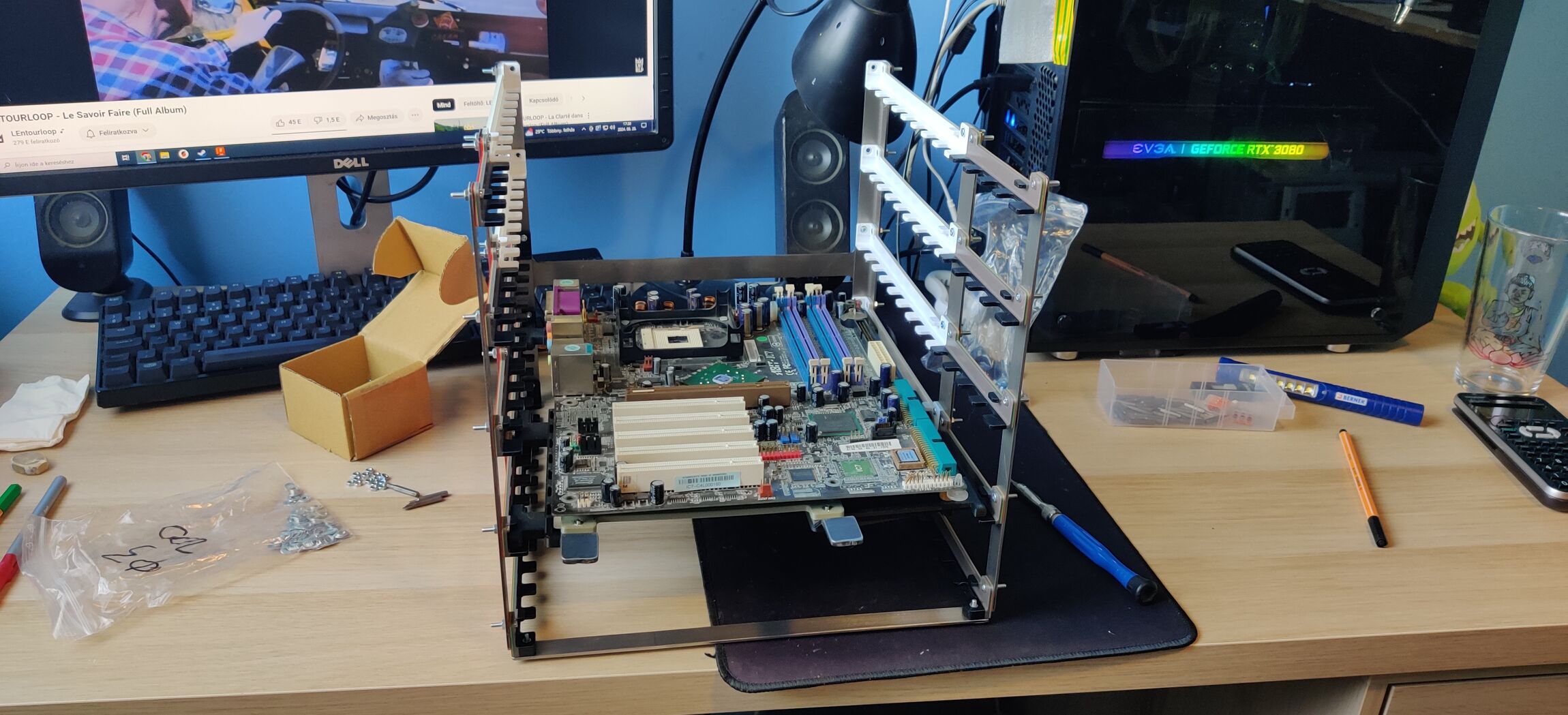

Az összeállított keret első alkalommal fogadhatott alaplapot, meglepett, de elsőre gond nélkül, az elképzeléseknek megfelelően muzsikált.

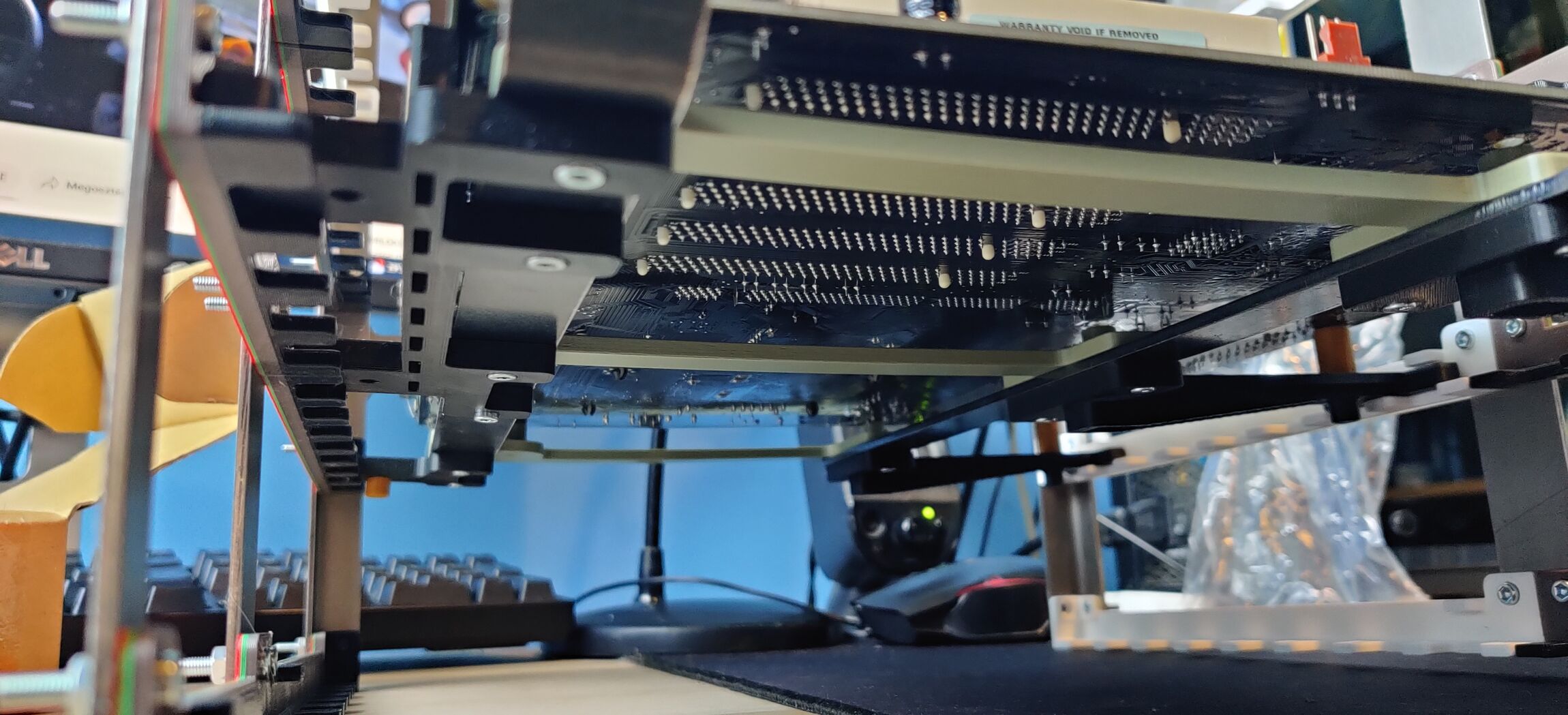

Egyben nagyon jó látni, és nagyon sok hibát ki lehet szűrni. A csavarok hossza ilyesztő lehet, de mivel ez egy prototípus, nem kiállításra szánom, a célnak megfelel. Sőt a célját annyira elérte, hogy további elgondolásokat szűlt. Megoldás kell arra, hogy a lapok ne tudjanak a keretből kicsúszni, ezen felűl a kihúzáskor ne tudjuk megemelni felfelé a keretben, mert össze érhetnek a lapok. Erre egy kezdetleges pöcköt kitaláltam, de muszáj bővíteni a lenti képen a csavarok mellett látható fülecskét, nem elegendő egyedül a feladatra.
Ezen felül rengeteg apróság, és egy nagyon fontos dolog még váratott magára, a keret első merevítése. A hátsó részt acél lemezek tartják össze, ott probléma nem lehet, elől viszont nem tehetek kereszt tartót, csak fent és alul, mert a lapokat nem lehetne kihúzni tőle. A következő keretverziónál már kialakult.

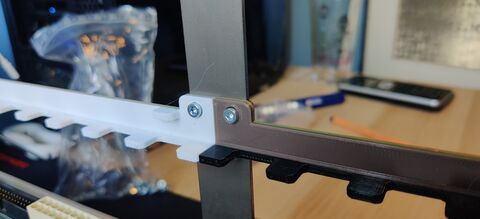

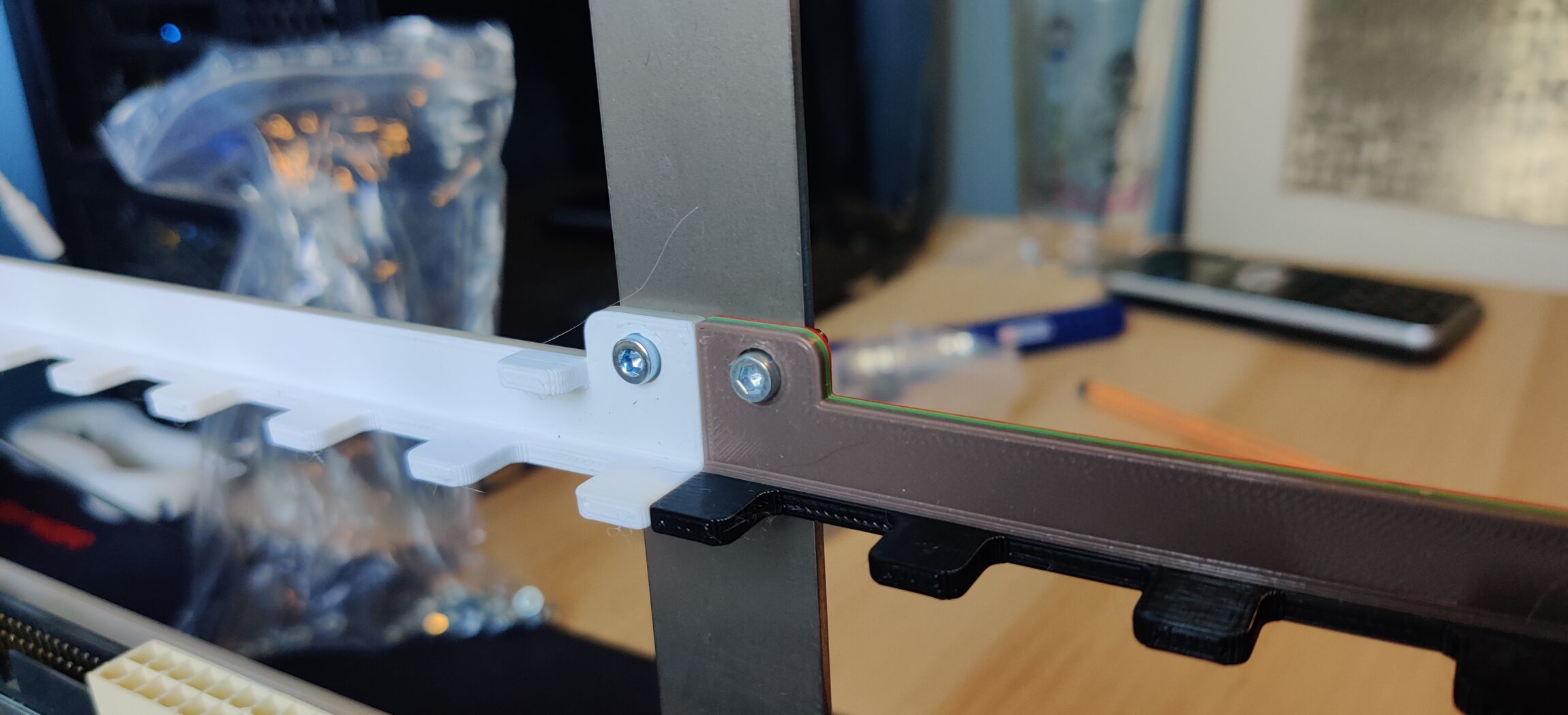

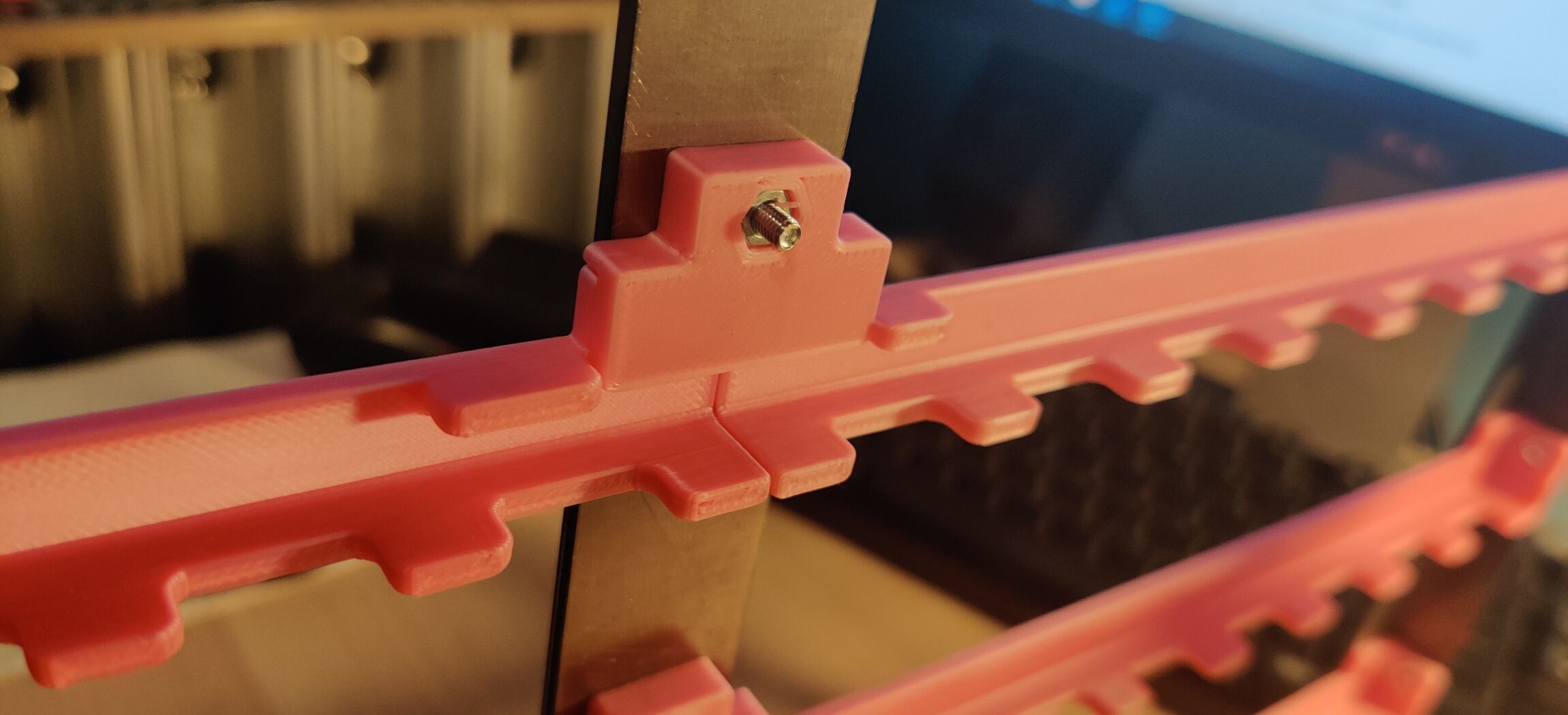

A második keret verziónál ismét a csavarszám csökkentés következett. A keret hátsó részét eddig 20, most már 10 csavar tartja, a középső műanyag elemek illesztésénél 20 helyett szintén 10 csavarra módosítottam, egy egyszerűbb furatos elemmel a két nyomtatott sínt fogja fel, ami kettő az egyben praktikiusságú. Egyetlen furat kell hozzá kettő helyett, hogy rögzüljön, és a fenti képen látható kicsi fehér pöcök megnyúlásaként is szolgál, hogy a lapok ne tudjanak össze érni, ha kihúzzúk egymás alatt őket.
Következő lépésként ezt a bejegyzést lezárnám, mert itt tartok a rajzolással. Az alaplap keret kapott még néhány apró módosítást, elkezdtem dolgozni az információs táblán, ami a blog felsőbb részében említett meghajlított alaplapi sík fölé kerülő lemezen fog helyet kapni. A bekapcsoló és reset gombok szintén. Gondolkodom még egy HDD visszajelző leden is, de ehhez már érdemes lenne különálló nyákot terveznem, amin helyet kapnak a már említett power, reset gombok, HDD led, akár hőmérséklet visszajelzés. Maradjon valami őszre, majd kialakul meddig jutok vele.
