Lehetett volna újratöltve is a cím, de az max a kondenzátorokra lenne igaz.
Tehát az új, hifiőrületes mániám miatt eszembe juta az vala, hogy valahol a padláson biztos meg van még az az erősítő, ami Quad405 névre hallgat.
Amikor elindult ez az egész erősítősdi, akkor tonnaszám olvasgattuk még a hobbi elektronikát, és ott volt mindenféle kapcsolási rajz.
Hirdetés
Na azok alapján készült eme kis erőlködő, az akkor kapható/fellelhető alkatrészekből.
Az építés olyan 1995 körülre tehető.
A végleges dobozolás azonban nagyjából 1999... addig "pókban működött".

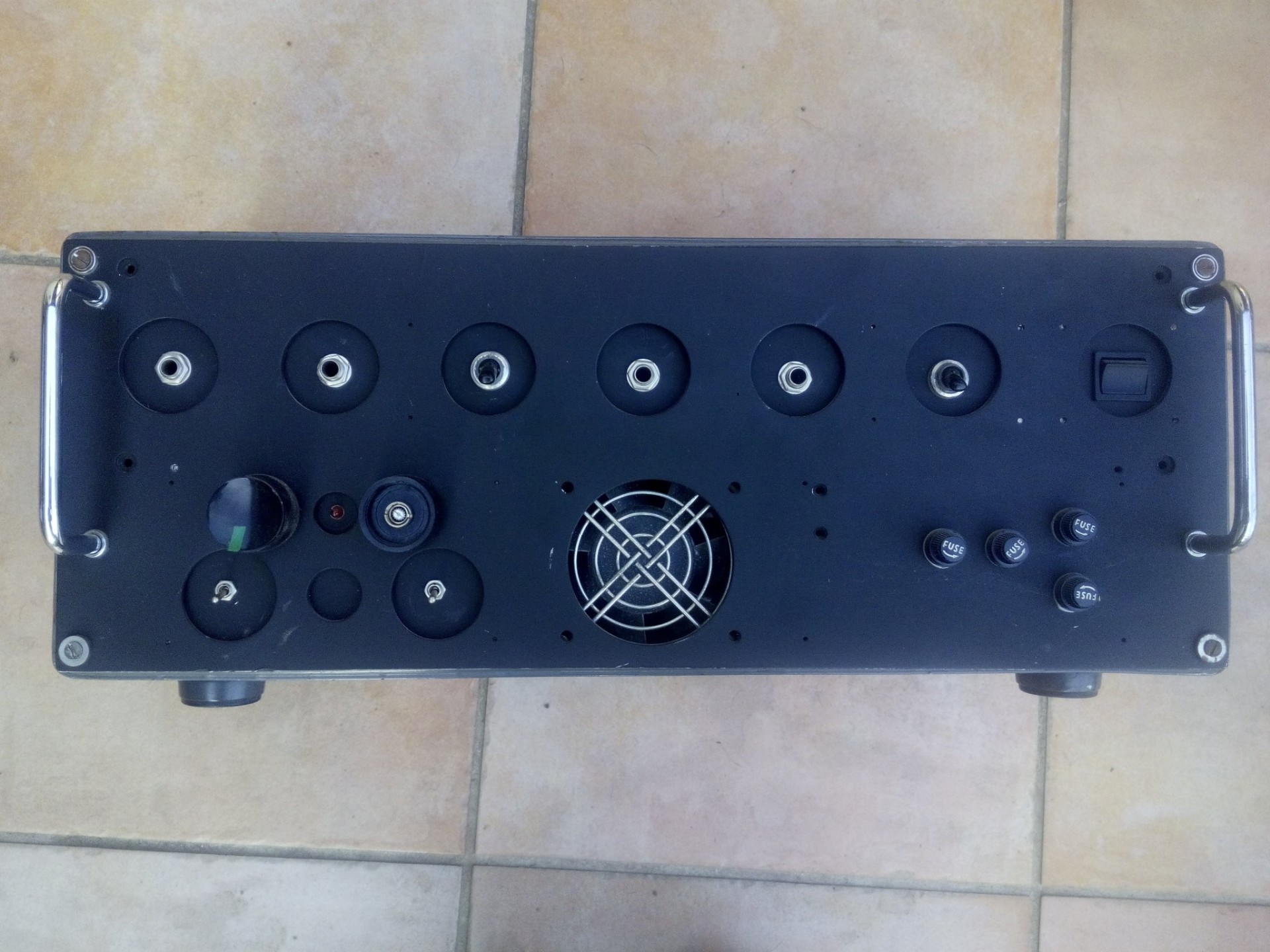

Bal oldalt fent a bemenetek.
Bal oldalt közép tájt két hangerő potméterek - köztük a "power" led.
Alattuk az előerősítők kapcsolói, szintén bal/jobb oldal.
A két jack bemenet metteltt már a kimenetek találhatóak.
Bal oldal kimenet kapcsoló - bal teljestmény-kimenet jack | jobb teljestmény-kimenet - jobb kimenet kapcsoló.
Jobb oldalon a power (be/ki kapcsoló) gomb.
Alattuk 4 biztosíték (majd megnézem mik ezek...)
A NYÁK a Rádiótechnikában megjelet kapcsolási rajz alapján saját terv alapján készült.
Nem is tudom van-e olyan elektronikai zenekedvelő műszeréz, aki legalább egyet ne csinált volna.
(nézz mélyen magadba: lehet, hogy te is az vagy? ![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
Hogy hogy szól?
No azt még nem tudom, mert még nem volt időm kipróbálni.
Ez az időtényező jelentősen aggaszt, de legalább a padlásról lekerült.

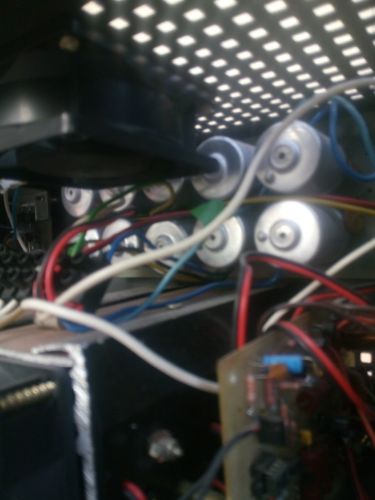

A trafó, ami működteti:

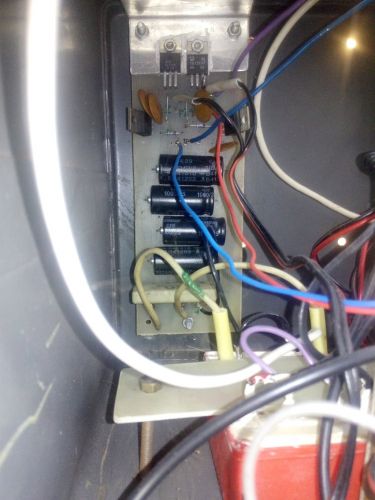

A szűrőkondik:

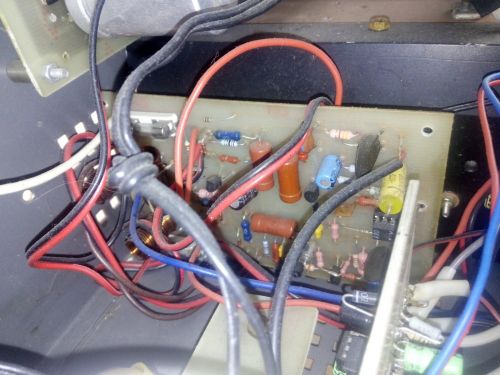

Ez itt maga az erősítőpanel (legfelül a legkisebb ellenállás: 10Ohm-os, földhurok-megelőző):
Külön táp az előerősítőnek és a két ventillátornak. Látszik, hogy DYI trafó is ott van, szilikonnal kiöntve.
(Hogy miket csináltam én annak idején)

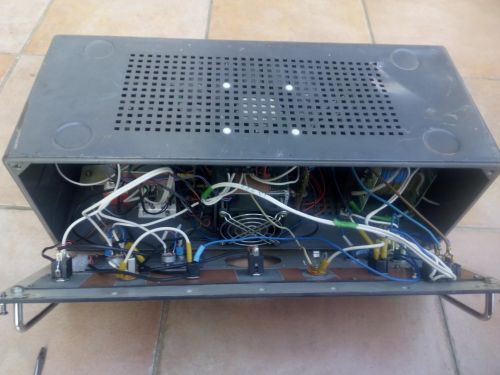

Amikor levettem az előlapot, ilyen kábelezést találtam.
(Persze én csináltam, csak már megkoptak az emlékek - 17 év...)
