USB to S/PDif konverter a modern RIAA, elektroncsövekkel

Végigmegyek azon az evolúción, mely az S/PDif konverterrel folytatott évekig tartó kísérletezésemől szól.

[ ÚJ TESZT ]

Armature Hicate LT

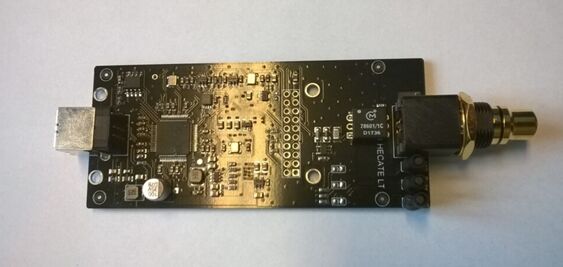

A műszaki paraméterei megtalálhatóak a neten, ezzel nem foglalkozom. Kicsit tekintsük át a felépítését. Bal oldalon láthatjuk az USB aljzatot. Alatta egy fojtótekercs és egy kondenzátor hivatott megszüntetni a számítógép tápegységének zavarait. Megjegyzem eredménytelenül. Sajnos így a gyári állapotában nem sok az “élvezeti értéke”. Ám kicsit foglalkozva vele elkezd énekelni. A megoldás, hogy megszakítva az USB táplálást, egy független lineáris, komoly alkatrészekből megépített tápegység feszültségét injektáljuk be.

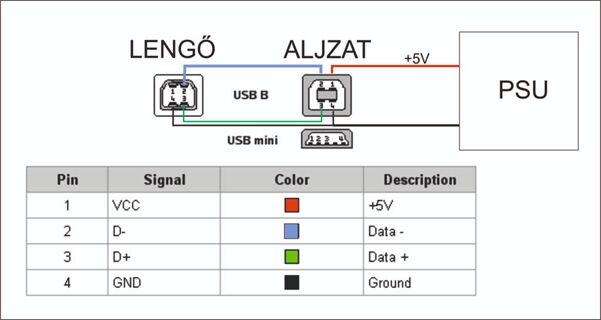

Egy lehetséges megvalósítás ábrája:

Ezután meghallgatva hallhatjuk, miről is írok ebben a cikkben. A változás új szintre emeli az egész rendszerünk végső hangját. Itt már kapunk valamit abból, amit egész életünkben keresünk. Vegyük észre a kép jobb oldalán az RCA kimenet előtti transzformátort (pici fekete kocka, felirattal). Igen ez a termék transzformátoros kicsatolású, de erről később. Természetesen van feljebb.
A következő konverter már kicsit bonyolultabb.

A cikk még nem ért véget, kérlek, lapozz!
