Bevezetés
Mostani cikkem bevezetőjében egészen 1995-be szeretnélek vissza kalauzolni titeket, mert akkor mutatta be az Intel a Pentium PRO CPU családot, s ezzel megalkotva egy olyan CPU szériát, ami kifejezetten a szerverekbe lettek szánva.
Innentől kezdve az Intel a szerverekbe „speciális” a desktop CPU-któl valamiben eltérő, többet tudó CPU-kat készített a szervereibe. Ezek az eltérések vagy annyit tartalmaztak, hogy működtek multiprocesszoros üzemmódban, azaz egy alaplapba 2 vagy még több processzor is működhetett egyszerre, vagy több gyorstárat kaptak, mint Desktop társaik, esetleg valamilyen SIMD utasításkészlettel lettek kibővítve, minden szériának megvolt a különlegessége.
Lássuk csak a Pentium PRO-t! Ezek voltak az első processzorok, amik elsőként tartalmazták magában a tokozáson belül az L2 Cache memóriát. Ráadásul elég sokat, a legerősebb modellek egészen 1MB gyorstárat kaptak.
1998-ban pedig a Pentium II CPU-k „xeonosított” változatai jelentek meg, amik azon kívül, hogy nem a SLOT1 tokozást kapták, mint az asztali gépek Pentium II-es CPU-i, hanem a SLOT2-t, szintén több Cache-el rendelkeztek, akár 2MB-ot is tartalmazhattak. Az 1999-ben megjelenő Pentium III Xeonok is még ezt a tokozást kapták, viszont órajelük tovább skálázódott, úgy, mint a desktop Pentium III-asok.
Aztán ki ne emlékezne a Tualatin magos Pentium III-S-re amik, máig elég népszerűek, s teljesítményük olyan magas volt, hogy lenyomták a korai Pentium 4-eket, s annak ellenére, hogy ezek a CPU-k többet üzemeltek otthoni PC-kben, mint szerverekbe, annak ellenére azok a CPU-k akkor is szerverekbe készültek hivatalosan.
A Pentium4-eseknek is megvolt a Xeonos szériája, amik eleinte Socket603-ba, majd a Socket604-be passzoltak. Továbbá az Intel úgy döntött, hogy innentől kezdve a Xeonok nevéből elhagyja a Pentium nevet.
Mivel a Pentium4-es CPU-k nem támogatják a Dual üzemmódot, így ezek a NetBurst architekturális Xeonoknak alap, hogy támogatniuk kellett, sőt, voltak olyan példányok is, amik támogatták a 64bites utasításkészletet is.
Itt látható, egy mezei Pentium4-es CPU S478-as tokozással, tőle jobbra egy S604-es Xeon, és jobb oldalt légszélül egy szintén S604-es Xeon MP, ami kifejezetten 4 processzoros szerverekbe kaphat csak helyet
Amikor megjelent az LGA775-ös tokozás, s hozzájuk tartozó 775-ös CPU-k, a Xeonoknál is megtörtént a foglalatváltás, s 2006-ban debütált az LGA771 foglalat is.
Bal oldalt alulról látható az LGA771-es tokozású Xeon, jobbra tőle egy mezei LGA775-ös tokozású desktop CPU
Telt múlt szép lassan az idő, de az LGA775 illetve szerver fronton az LGA771 csak nem akart kikopni, akkor még nem ám úgy volt, mint manapság, hogy sarkítva de egy évbe 3 CPU foglalatváltás is történik Inteléknél. De aztán 2008-ban mégis csak leváltásra került, a máig igen népszerű foglalat, hisz jött a Nehalem és az I7, de még az I7 hajnalán úgy döntött az Intel, hogy kiadja a legerősebb Core2-es CPU-t, a QX9775-öt, (az X az Extreme Editiont jelöli) de ez a CPU az akkor aktuális szerver CPU-k tokozásába passzolt, az LGA771-be
Hirdetés
Extreme Edition, és LGA771? Érdekes párosítás! És ezt a párosítást az Intel Skulltrail platformnak álmodta meg. Az eköré a platform köré épülő Intel D5400XS alaplap eredetileg ennek a QX9775-nek lett szánva, ráadásul elég kellemes tuning potenciállal is rendelkezik. De az alaplap úgy lett felkészítve, hogy a többi LGA771-es foglalatú Xeonnal is megbirkózzon, Tehát a Skulltraillal ötvözte a gyártó a Desktop és a szerver CPU-k előnyeit. Azaz egyszerre akár 2 Xeon CPU használata, illetve ezek mellé társítható a speckó FB-DIMM memória modul, de ezeket, a processzorokat akár szanaszét is húzhatjuk. És így el is érkeztünk a jelenlegi cikk főszereplőjéhez, ami
Nem más, mint egy Intel D5400XS alaplap, és az ebbe passzoló LGA771 tokozású Xeon X3363 CPU
Itt látható az alaplap
Ez pedig a CPU
Látható, hogy az alaplapon ott virít a 2 CPU foglalat, a 4db 16X PCI Express, hogy tudjunk Quad SLI-t vagy Quad CF-et kiépíteni, ehhez segédkezik, hogy legyen elég PCIe sávszél, az NF100-as vezérlő chip is, ami a dél híd mellett kapott helyet az alatt a méretes helyen elterülő hűtőborda alatt, éslátható a CPU foglalatok mellett a 4db FB-DIMM foglalat!
Ha már itt járunk az FB-DIMM-nél, akkor ejtsünk pár szót róla, itt egy kicsit óvatos lennék, mert lehet hogy a tudásom, nem teljesen pontos, de ha valami rosszat írok, akkor majd kérlek javítsatok ki!
Az Intel az FB-DIMM memóriákkal oldotta meg azt, hogy maga a memória modul közvetlen eléri a CPU-t, így kihagyva az északi hidat. Továbbá támogatja a Quad Channelt is, Ezt azért hozta létre, hogy, ha a szerver számítógépben hardver hiba történik, akkor azt leállítás nélkül lehessen cserélni. Viszont ennek, ára van, hiszen minden egyes memória modult külön címez meg a CPU, minél több a memória modul, annál lassabb a memóriakezelés, 2-4 modulnál még nincs gáz, de ha 10-12 memória modult akarunk használni, a memóriakezelés nagyon lelassul, ezt próbálja ellensúlyozni a Quad Channel.
Továbbá azért sem volt lehetséges „mezei” DDR2 vagy DDR3 RAM-al megoldani a Skulltrail platformot, mert ehhez át kellett volna tervezni a chipkészletet.
Továbbá akkor csak 1 FSB-n kellett volna osztoznia a 2 CPU-nak, ami sokszor az asztali CPU-knál is limitáló tényezővé vált. Ezért mindenképpen 2 külön rendszerbusz kell, amit viszont csak olyan memóriák szolgálhatnak ki,(nagy adatforgalomra gondolok), amik egyszerre tudnak írni is, és olvasni is! És ha már itt járunk, megjegyezném, hogy az AMD-nél az 1 "FSB" és asztali (ECC-s) DDR2 RAM azért is volt lehetséges, mert ott már volt Hyper Transport, ami működött 2 CPU között is.
Az X3363-as CPU, lényegében nem más, mint egy Core2 Q9550, azaz órajele 2, 83GHz, ehhez 8, 5-es szorzót és 333MHz-es (1333MHz-es külső) FSB-t használ, és a C0 steppingre épül
Érdekessége, hogy annak ellenére, hogy Xeon, és LGA771-es tokozást kapta, nem támogatja a multiprocesszoros üzemmódot, azaz csak önmagába lehet használni
Bekapcs után egyből a BIOS túlhajtási lehetőségeivel ismerkedtem, már csak azért is, mert az Intel korábban nem igazán adott lehetőséget az alaplapjain (kivétel az I975X Bad Axe) tehát ebben az Intel annyira nem tapasztalt, szóval nagyon kíváncsi voltam, mik a lehetőségek!
Lényegében túl sok minden nincs, tudunk CPU-nak feszültséget emelni, az északi hídnak és a Front Side Bus-nak feszültséget emelni (amire nem volt szükség a teszt alatt) továbbá tudunk szorzót, és ami a legfontosabb, FSB-t állítani. És ennyi… Hát meglátjuk, ez mihez lesz elegendő
Jöjjön a teszt!
Nahh, azt hiszem megtárgyaltuk a lényeget, lássuk a tesztkonfigot:
Intel D5400XS alaplap
Intel Xeon X3363 CPU
2X2GB 667MHz CL5 FB DIMM DDR2 memória
ATI Radeon HD3870 VGA
Mittomén’ milyen SATA HDD
Windows XP SP3 oprendszer
Sokáig gondolkodtam, hogy készítsem el a CPU bemutatóját, tuningját, és arra jutottam, hogy úgy kezdem, hogy a memóriát kapásból szét „feszelem” és visszaosztom, hogy ne tuning közben kelljen ezt csinálni, mert sajnos elég hamar limitáló tényezővé vált a memória. Így viszont cserébe a memóriát már a tuning közben nem kell állítgatni, így nem lesz látható teljesítmény csökkenés, hiszen a tuningot, és a teljesítménymérést már úgy kezdem, hogy a memória vissza van véve.
Innentől kezdve a teszt a szokásos felépítést követi, azzal lemérem, hogy a CPU milyen gyors alap órajelen, majd elkezdem emelni az FSB-t, először csak alap feszültségen, majd mikor az már kevés, akkor megemelem a CPU feszültségét. Végig léghűtést használtam, mert sajnos odáig így sem jutottam el, hogy a hűtés korlátozott volna, tehát a fagyállós hűtésre ezúttal nem volt szükség!
Tesztprogramokból a Super PI-t, a Wprime-t a Winrar beépített benchmarkját, és aLinx-et használtam, továbbá a 3Dmark2001-et, ezt pedig azért, hogy legyen azért a tesztben valamilyen grafikai teszt is.
Viszont ez a tesztprogram mára iszonyatosan CPU limitessé vált, azaz legyen bármilyen erős CPU-nk, garantáltan nem fog kihajtani még egy ilyen HD3870-es VGA kártyát sem, azaz a tesztprogram gyorsulni, s ez által több pontot fog adni, akármilyen, minimális CPU gyorsulás esetén is

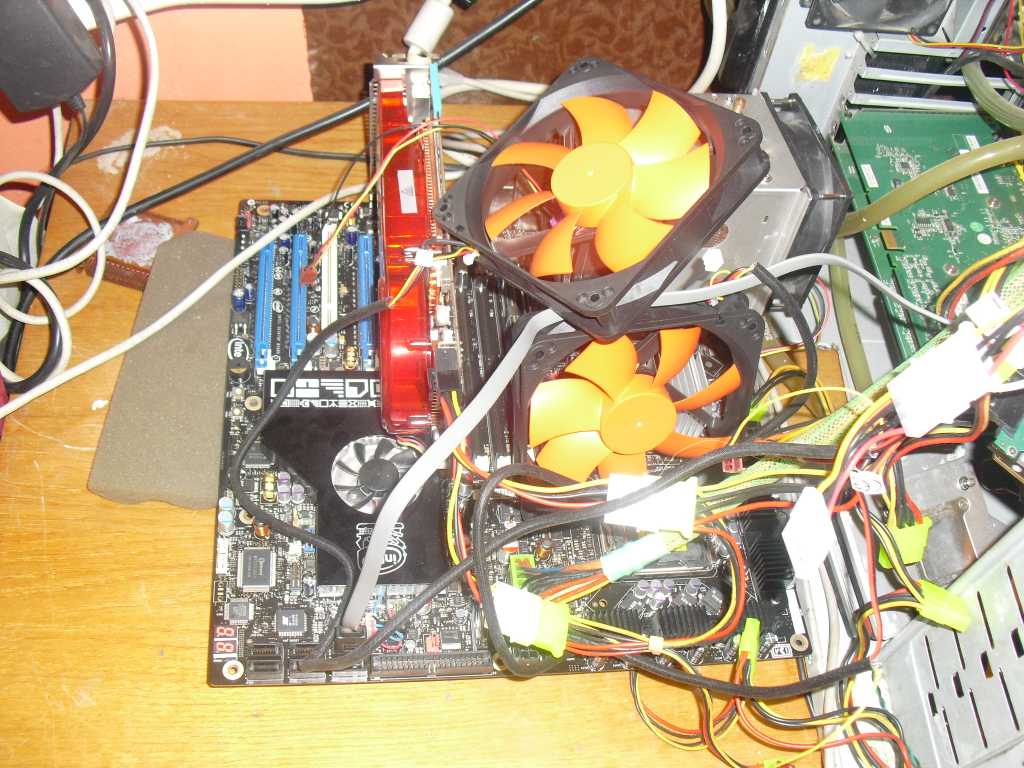

Látható, hogy két nagy, 12CM-es venti is be lett üzemelve, na most ez nem csak a feeling kedvéért kellett, hanem mert ezek nélkül a gép már 440-es FSB-nél elhasalt. A memóriák egyedi felépítése miatt iszonyatosan melegednek, ventilátor nélkül alap órajelen, és alapfeszültségen is pár perc alatt tűzforróak voltak, hogy a kezem nem bírta el. Így először egy ventilátorral támogattam meg, de mikor a memóriák elérték a 700MHz-et a cirka 2, 1V mellett, terhelés hatására ventilátor és hűtőborda ide vagy oda, ismét 70fokon voltak, így tehát kellett még egy ventilátor. De majd látható lesz, hogy így is, terhelés hatására, milyen gyorsan kezdtek melegedni.

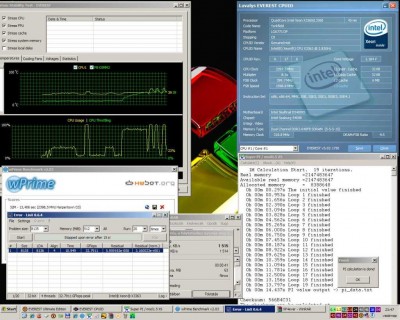

Tehát, akkor gép indít, és lássuk, mit tud a CPU alap órajelen, azaz 2, 83GHz-en:
Látható az Everest grafikonja alatt a wPrime eredménye, hogy a 32M-es Pi-t több szálon
16, 4sec alatt számolta ki, míg a Super Pi 1M-es tesztje egy szálon 16, 7sec-ig tartott, hogy kiszámolja. A Winrar benchmarkja 1283Kb/sec-es teljesítményt mutat, míg a Linx átlag 27GFlops-os számítási teljesítményt mért
Az Everest CPU-ID-jén leolvasható, hogy a proci itt 2, 83GHz-en, azaz tényleg alap órajelen járt, és a 667-es FB-DIMM-ek 533Mhz-re lettek vissza osztva.
A CPU itt még alap, 1, 25V-on járt. Már itt felhívnám a figyelmet, az Everest hőmérséklet grafikonjára! A Zöld grafikon mutatja a memóriák hőmérsékletét! 2 bazi nagy ventilátor mellett is látszik, hogy terhelés hatására milyen „szépen” kezdtek melegedni.

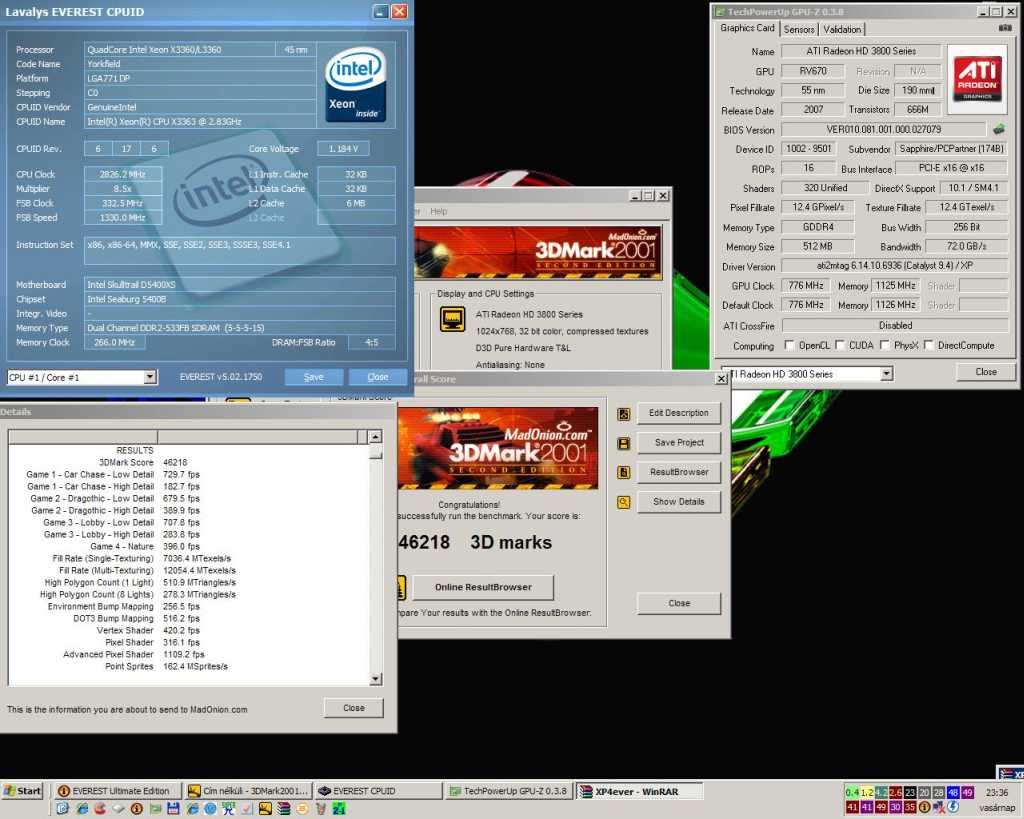

Ahogy ígértem, toltam egy 3Dmark2001-et is:
Itt semmi extra nincs, ennyi a pontszám, majd meglátjuk, mennyire gyorsul a tuningtól!

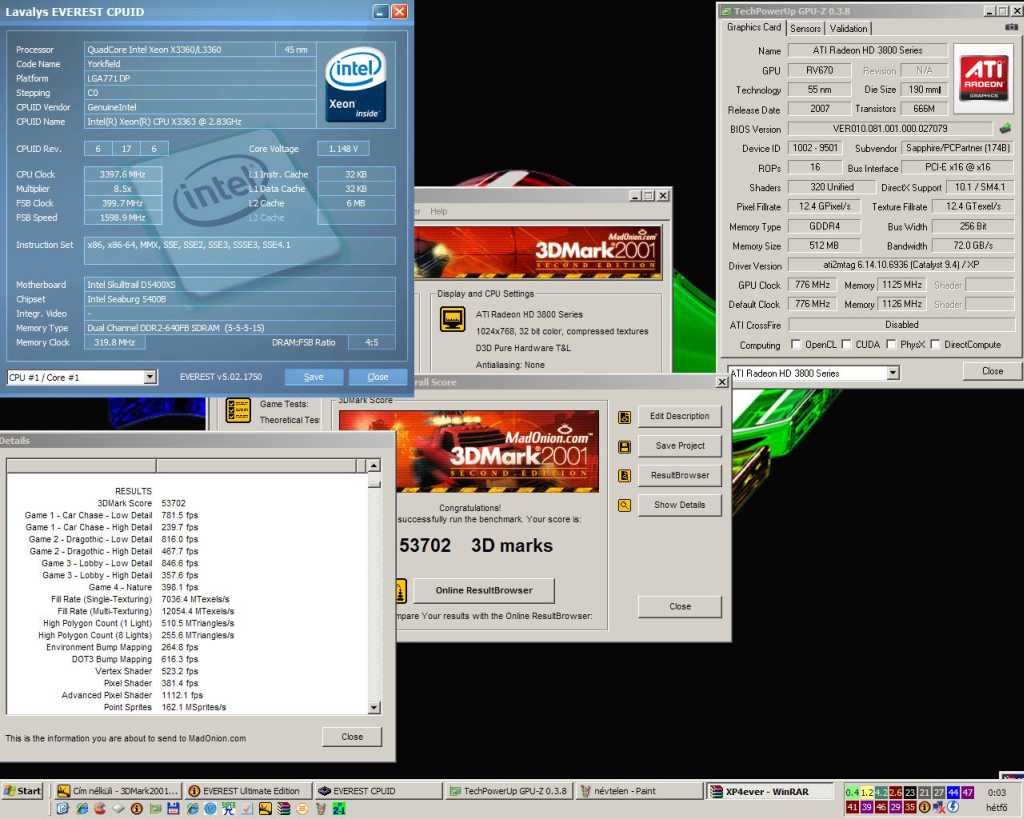

Kezdésnek az FSB-t 400Mhz-re módosítottam, ami 3, 4GHz-et eredményezett! Úgy gondoltam, ez még menni fog alap feszültségen!
A gyorsulás egyértelműen nyomon követhető, viszont a Linx 15 másodperc után hibázott,
Viszont ahogy látható, minden más tesztprogram lefutott, s a 3Dmark is szépen gyorsult, tehát a rendszer itt még stabilnak bizonyult, de ha további FSB-t akarunk emelni, bizony kelleni fog a feszültség emelés!

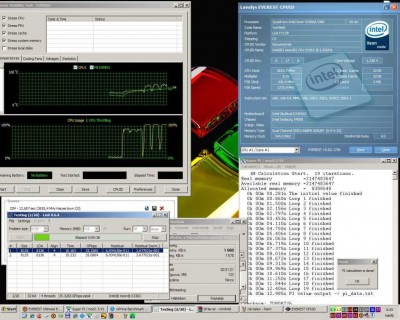

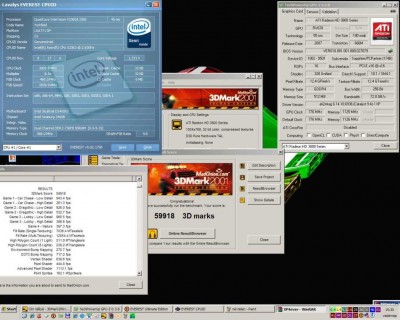

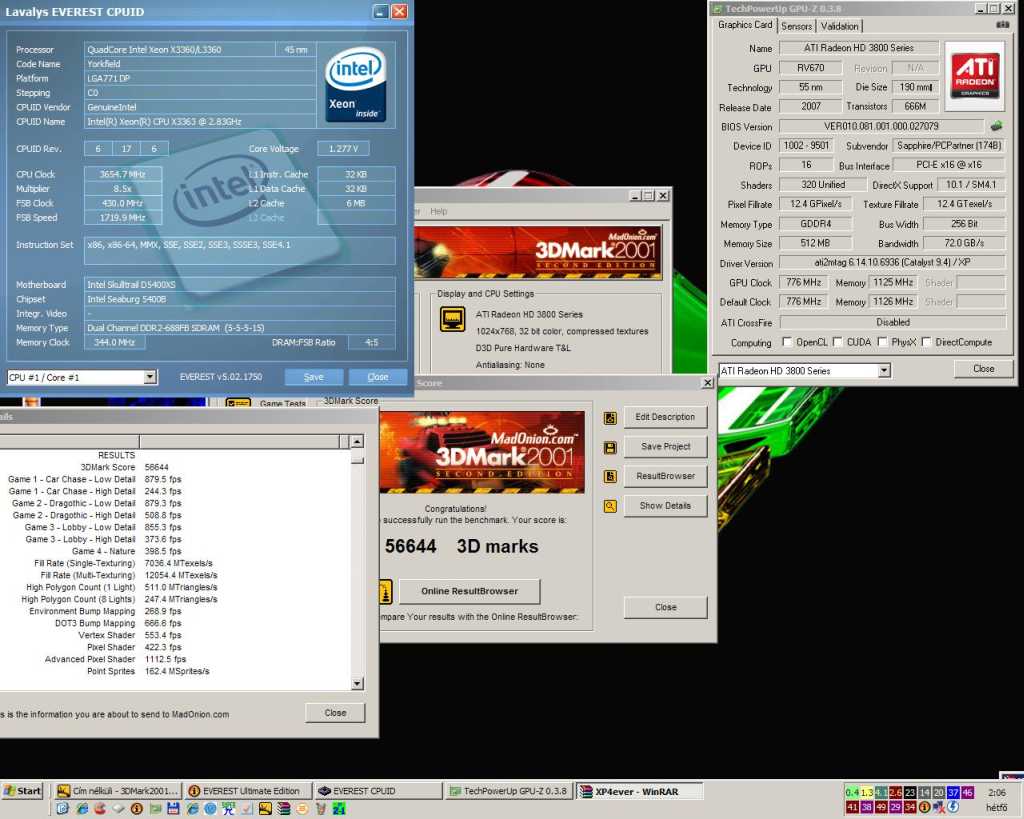

Következő állomás a 430MHz-es FSB, amihez már 1, 375V kellett, azaz kicsivel több, mint 1 tizedet kellett emelnem. A CPU órajele 3654MHz:
Gyorsul minden, és látható, ahogy a CPU és a memória hőmérséklete is emelkedik.

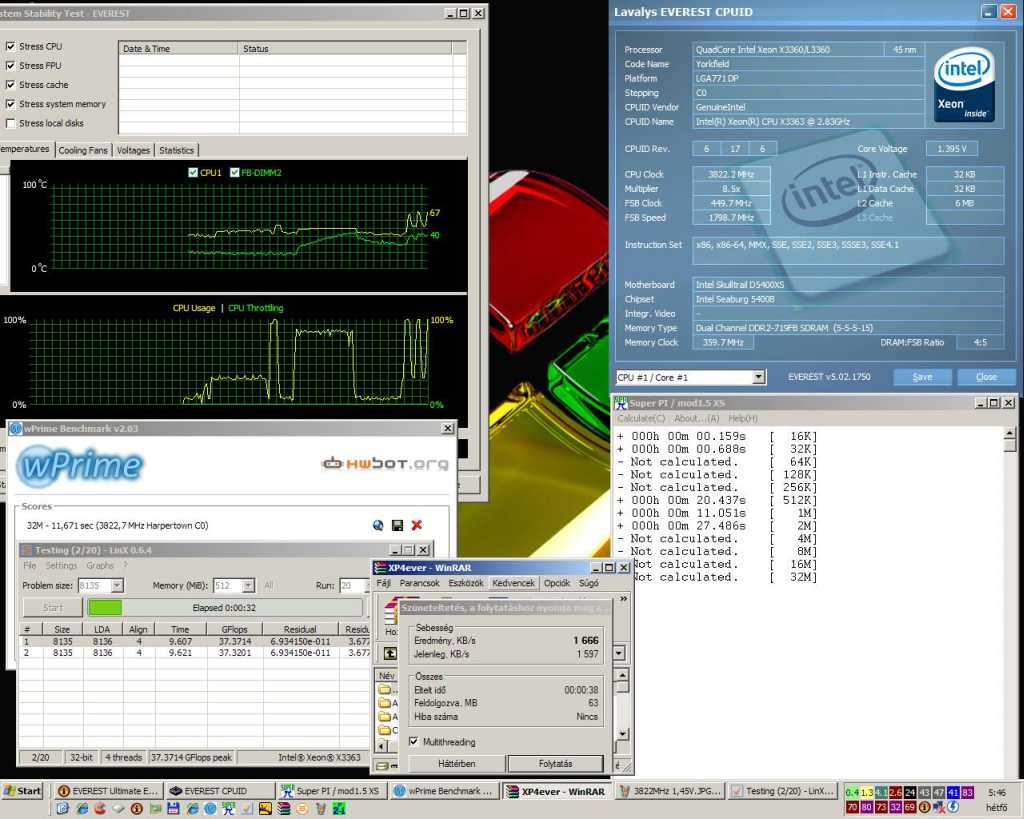

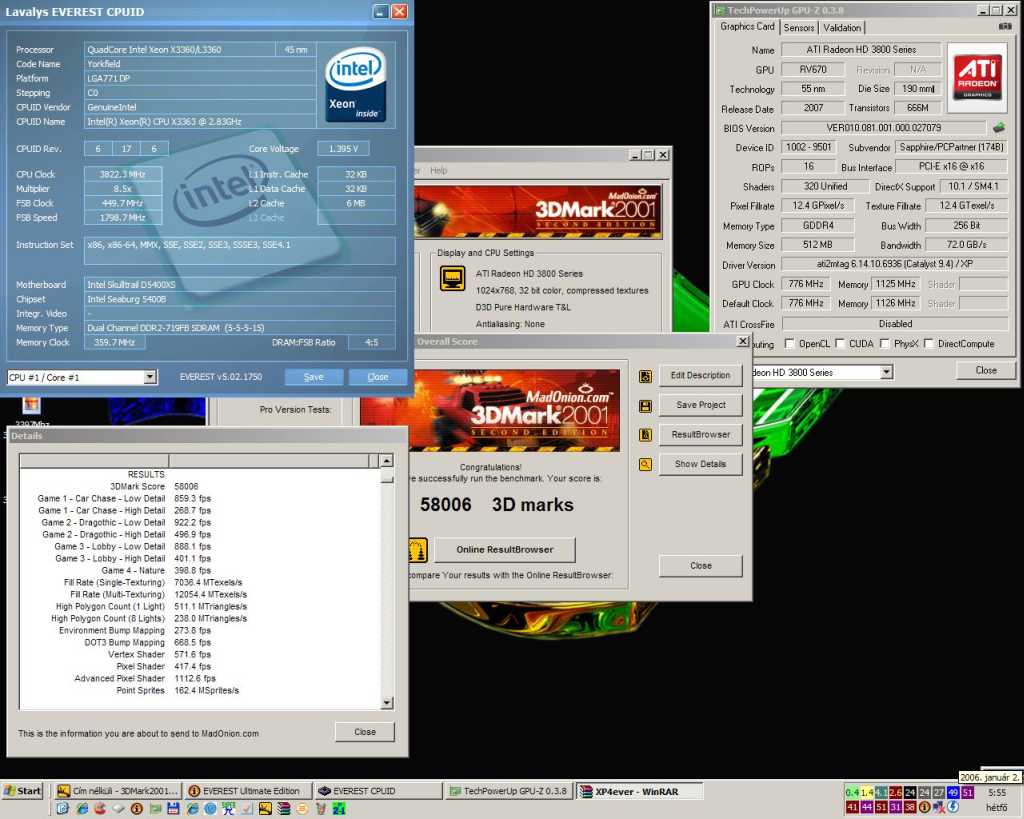

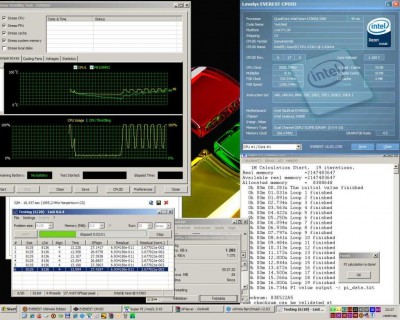

Tovább emeltem az FSB-t, 450MHz-re, amihez már az 1, 45V kellett a CPU-nak, viszont így már 3822MHz-en jártunk:
A CPU hőmérséklete környékezte a 70 fokot, de a gyorsulás ezúttal sem maradt el. Viszont most vettem észre, hogy a Super PI-t nem futtattam le, bocsi srácok, hogy kimaradt, de már szét van szedve a cucc, nem tudom pótolni!

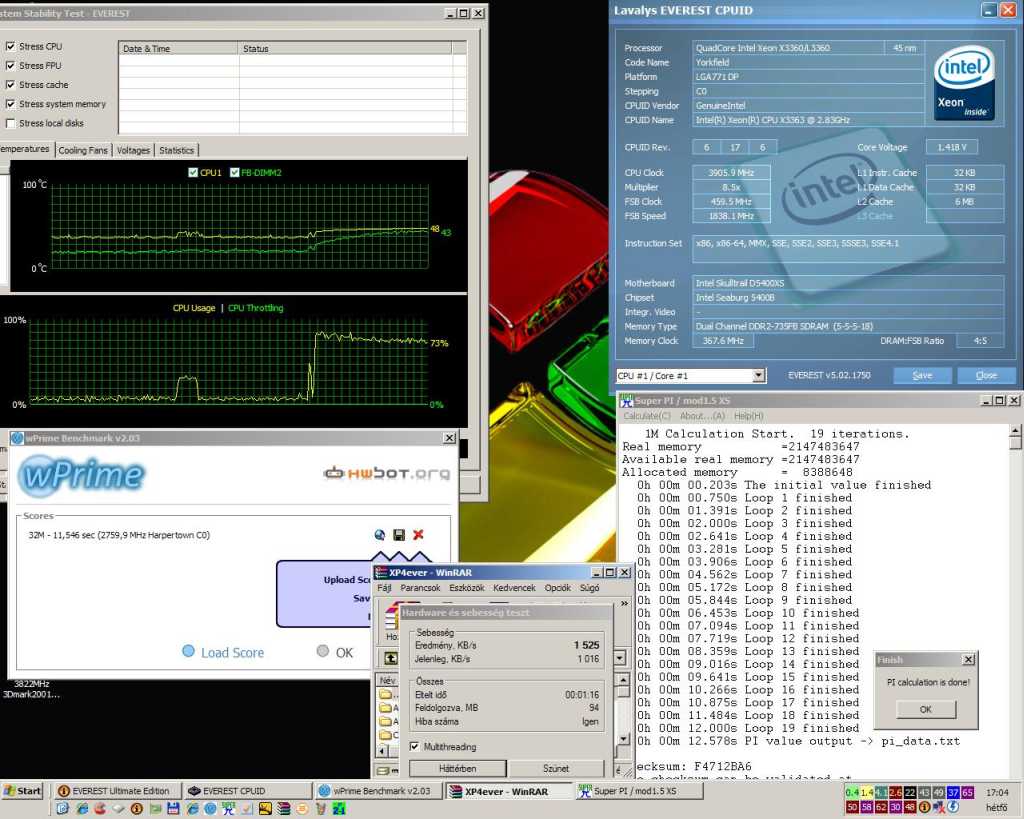

Viszont, hogy 460Mhz-re emeltem az FSB-t, amihez 1, 475V-ot állítottam be, már nem felejtettem el a Super PI-t:
Itt viszont a Linx-et nem futtattam, de nem, azért mert elfelejtettem, hanem, mert nem akartam hogy „kigyulladjon” a CPU, hiszen már az előbb is a 70fok meg volt környékezve, úgyhogy ezúttal már inkább nem erőltettem a dolgot, viszont 3Dmark-al ezúttal is szolgálhatok:
Itt is jól látszik a gyorsulás!
A Processzorba még biztosan volt tartalék, ha behűtöttem volna a jó kis fagyállómmal, de ennek nem láttam értelmét, mert, ahogy fentebb is írtam, sajnos a memóriák fulladtak ki.
Így tehát, ennek a Xeonnak itt ér véget a tuningja!
Összességében elmondható, hogy az Intel a Skulltraillal egy érdekes, de jól sikerült platformot sikerült megalkotnia, nagyon szimpatikus, hogy rengeteg különböző CPU-t lehet belepattintani, akár dualba, így akár 8fizikai mag is lehet a gépben, amiket egy kicsit megcibálva bőven egy 4 magos Core I7 teljesítménye fölé is lehet vinni, de akár megkockáztatható egy 6 magos Gulftown szint elérése is.
Ami nekem egy kicsit negatívan hat a dologban, hogy a memória elég hamar korlátozó tényezővé válik, és alapból iszonyatosan forrósodnak, még alap órajelen sincsenek el huzamosabb ideig passzív üzemmódba. Valami légáramlat mindenképpen kell nekik, továbbá a BIOS kaphatott volna egy kicsivel több tuning funkciót, legfájóbb pont nekem a viszonylag magas VDROP (terhelés hatására feszültség esés) jó lett volna ezt szoftveresen szabályozni, de összességében akkor is ez egy nagyon komoly cucc!
Természetesen a cucc nem az enyém volt, én csak kölcsön kaptam! Az alaplapot és a hozzá való ramokat Fücsök007-nek szeretném nagyon megköszönni, ez a felajánlása számomra egy örök élmény lesz, továbbá a processzort asci kollegának köszönném, aki nélkül szintén nem jött volna össze a teszt! S ezúttal szeretném jelezni, hogy a tesztben szereplő CPU eladó, akit esetleg érdekelne, itt találja a hirdetést
