Az LCD panelok szellőzőnyílásai

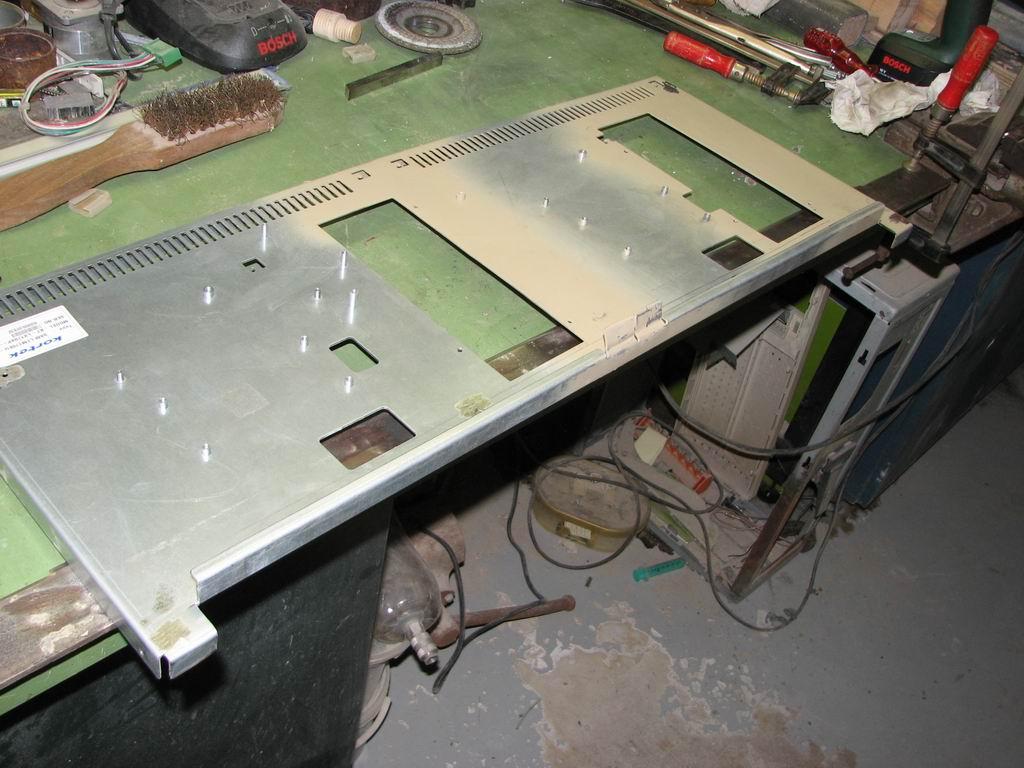

A monitorokat hátulról burkoló fémlemezen alakítani kellett a jobb szellőzés érdekében. Az eredeti felhajtási végeknél 1 mm-es vágókoronggal bevágtam az anyagot mindkét oldalon, és egy rögtönzött leszorító mellett próbáltam meghajtani a lemezt. Eleinte hiába püföltem az anyagot erőből, csak nem akart meghajolni, így a hajtási vonal mentén megvékonyítottam a lemezt, még így sem volt künnyű a hajtás, de sikerült.

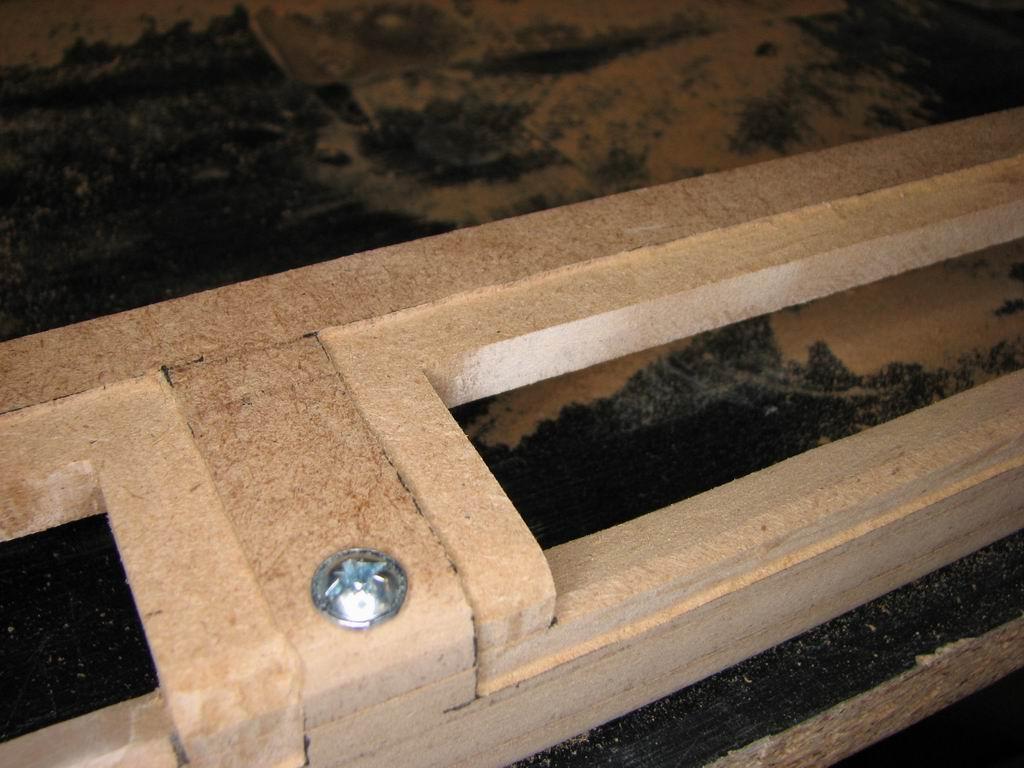

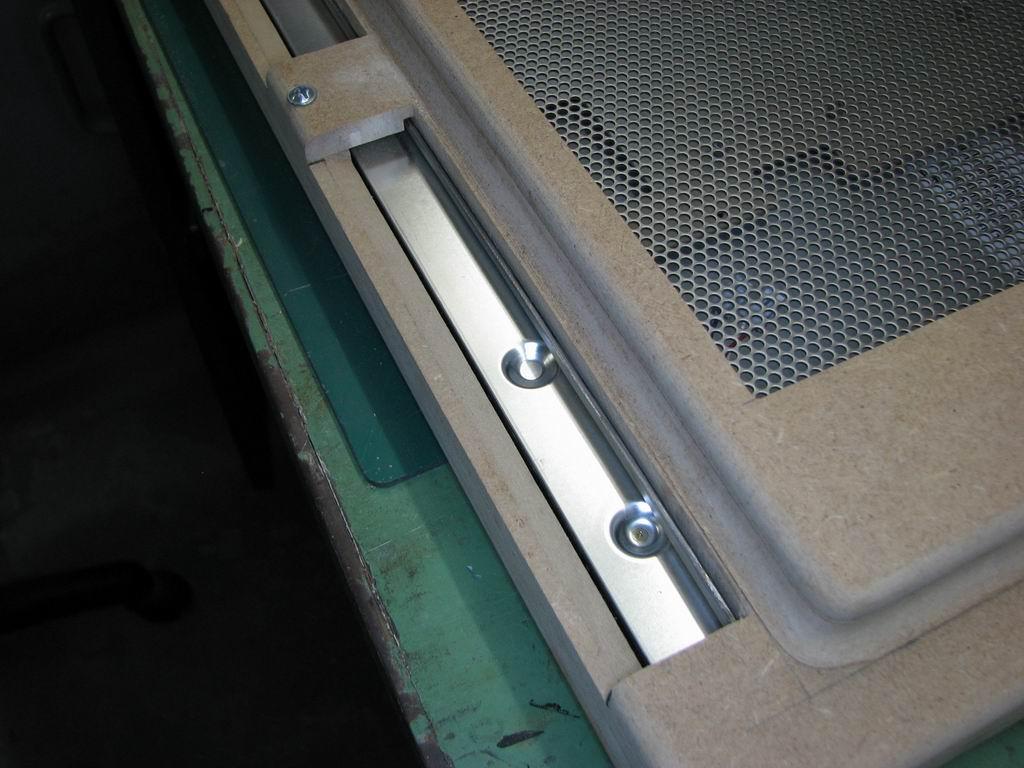

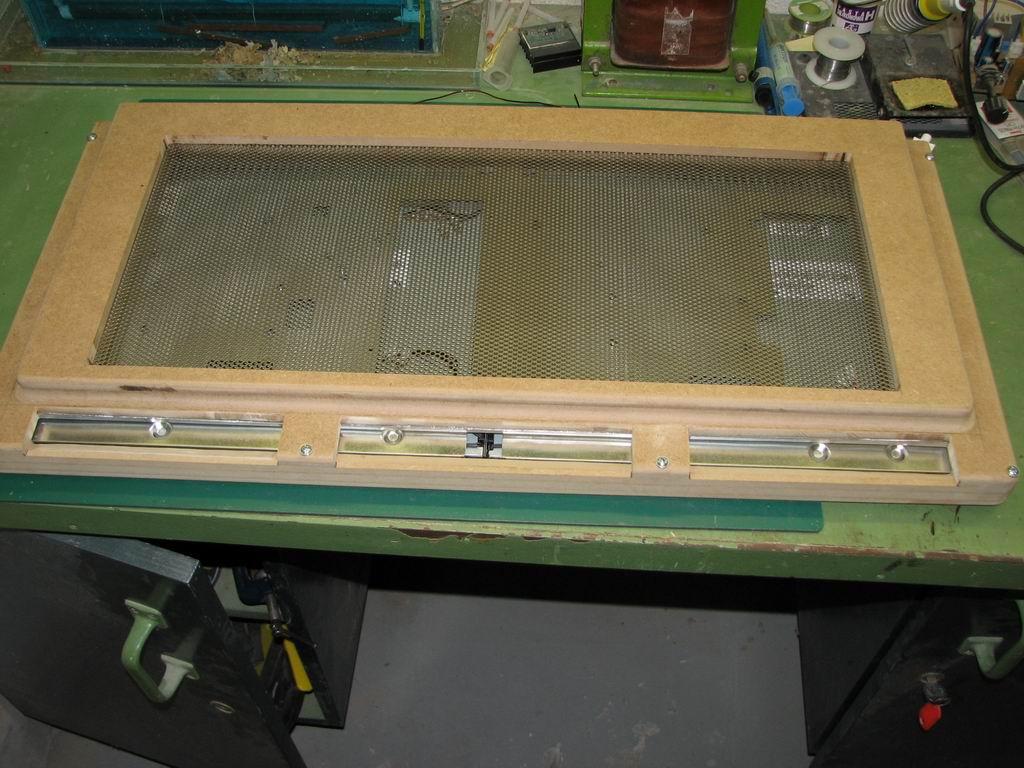

A felhajtott lemezdarab felesleges részét sarokcsiszolóval levágtam, mindössze 5 mm-es magasságú csík maradt, ennek a helyét végig bemartam a negyedik réteg mdf lemezbe, a korábbi bemarás helyét javítókittel tüntettem el. A „szendvicset” összefogó csavarok mellett 2-2 cm-t meghagytam, és az ötödik réteg illesztési pontjáig kivágtam az anyagból 1-1 darabot. Ezeken a nyílásokon fog a meleg levegő eltávozni az LCD panel mögül.
A harmadik rétegből is terveztem kivágást korábban, de miután a negyedik réteget kivágtam, rájöttem, hogy feleslegesen gyengítené az anyagot, így csak a belső élt törtem le kb. 45°-ban, hogy a levegő majd akadálytalanul mozoghasson kifelé a házból.

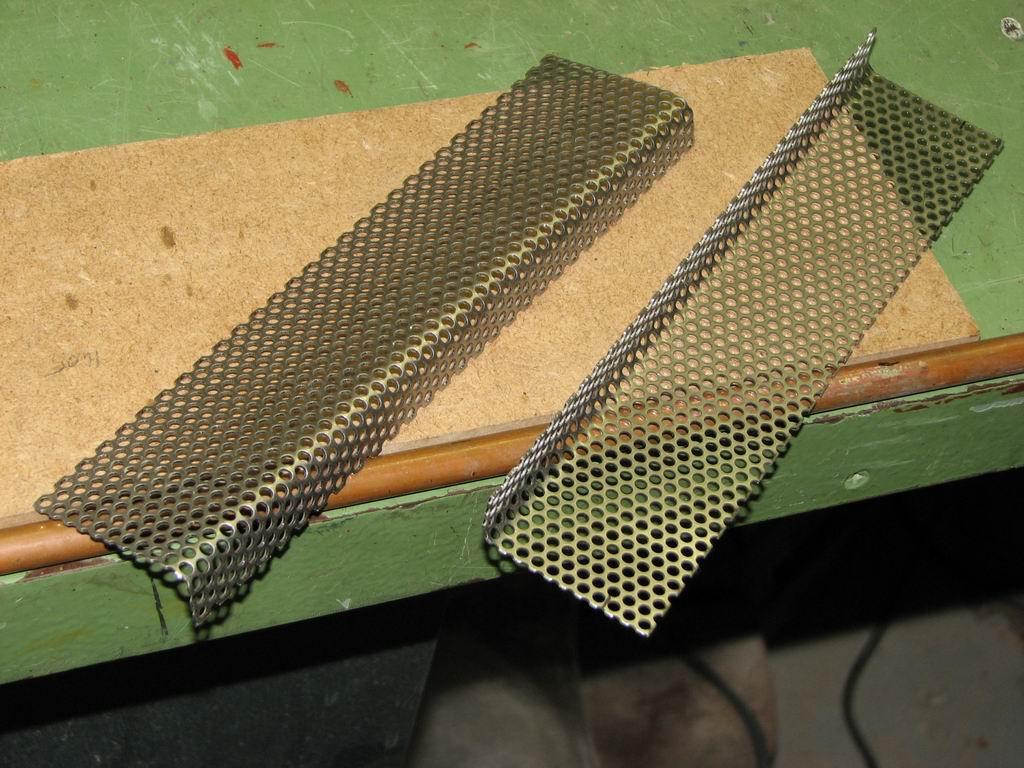

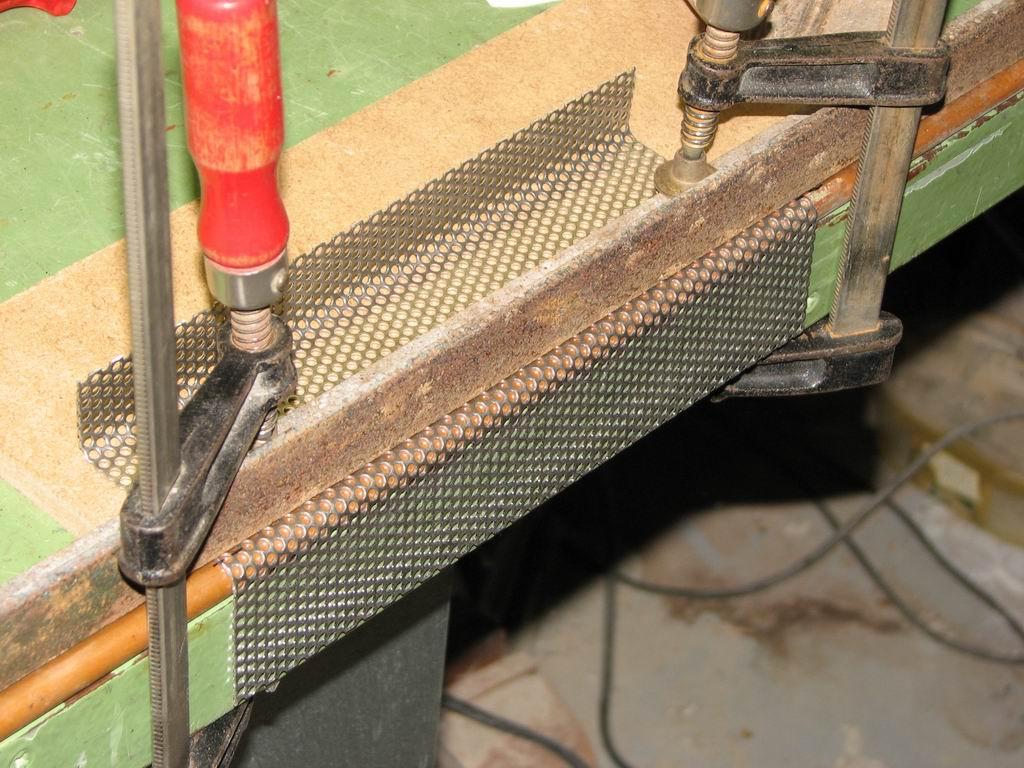

A nyílásokat perforált lemez fogja takarni. Miután a táblából sarokcsiszolóval és 1 mm-es vágókoronggal levágtam a megfelelő méretű darabokat, egy 10 mm-es vörösrézcső, egy szögvas, és szorítók segítségével ívesre meghajtottam őket. A hajtás ívének meg kell egyeznie az mdf anyag lekerekített éleivel.

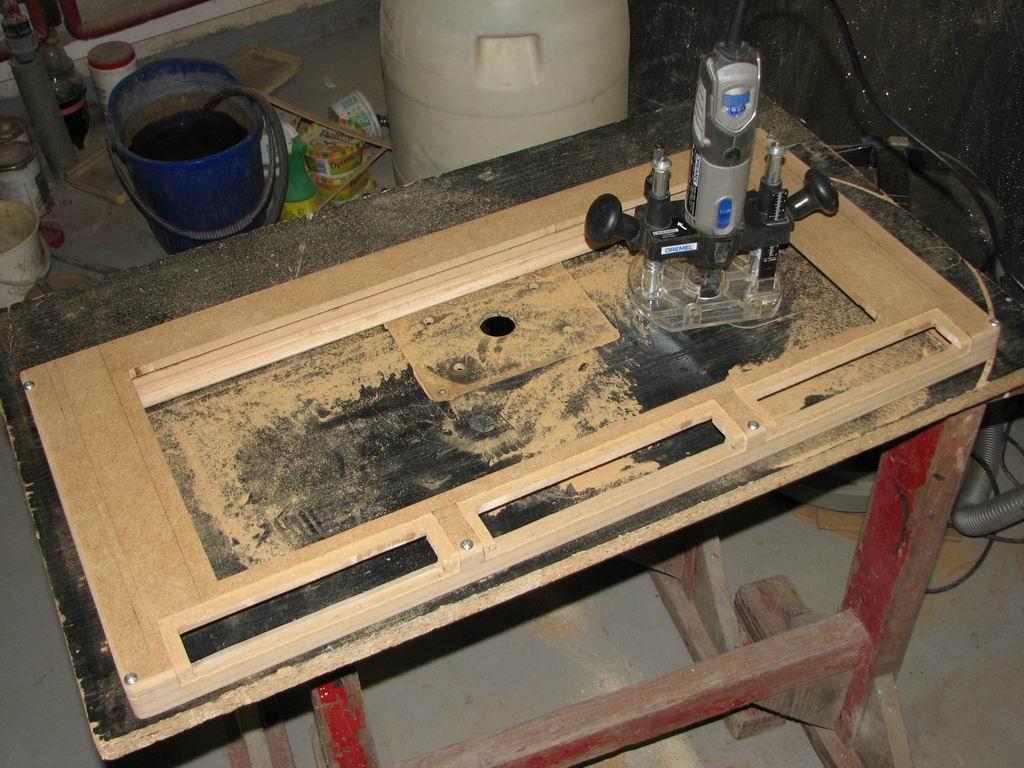

A perforált lemezek helyét felső-maróvá alakított dremel segítségével alakítottam ki.

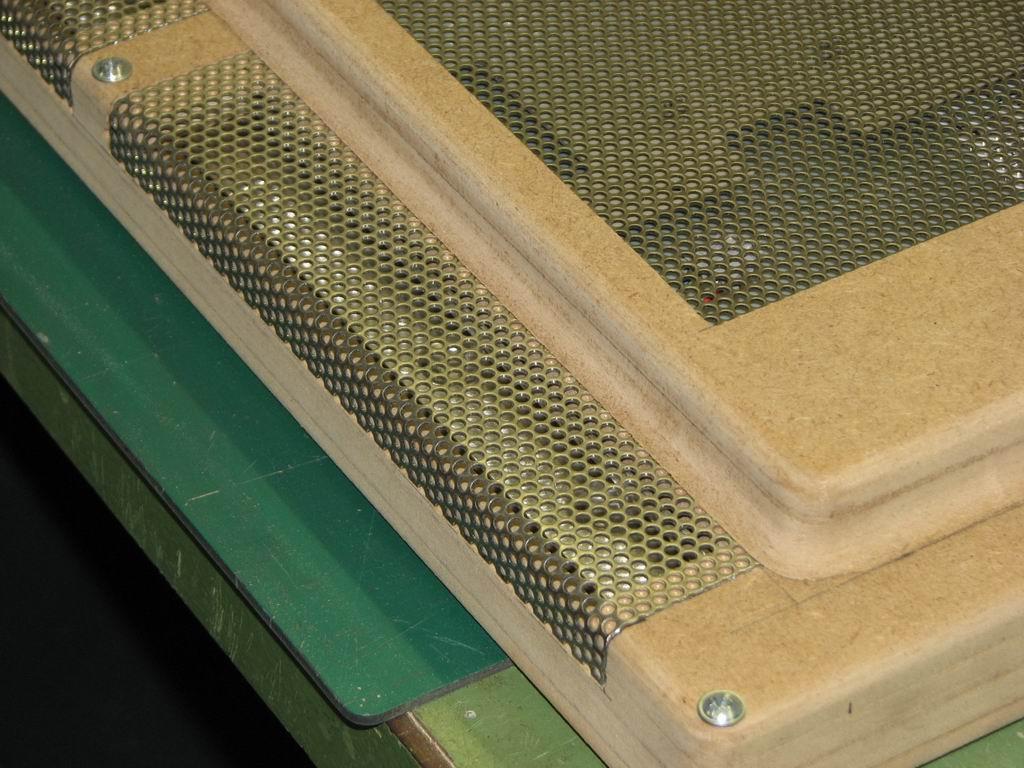

A keletkezett por eltakarítása után helyükre próbáltam a lemezeket. Kétkomponensű javítókittel lesznek a helyükre ragasztva.

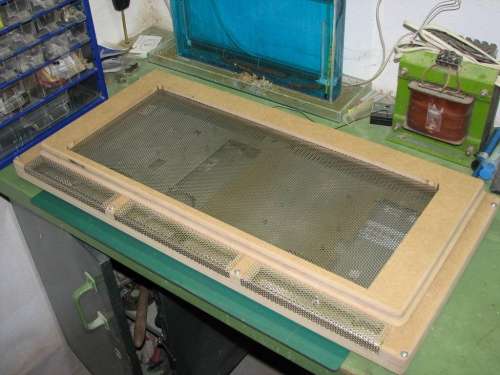

Szerencsére az ívet sikerül jól eltalálni, a lemezek is egyformán lettek meghajtva, így a perforációk is egy vonalba esnek.
A cikk még nem ért véget, kérlek, lapozz!
