A káva kialakítása

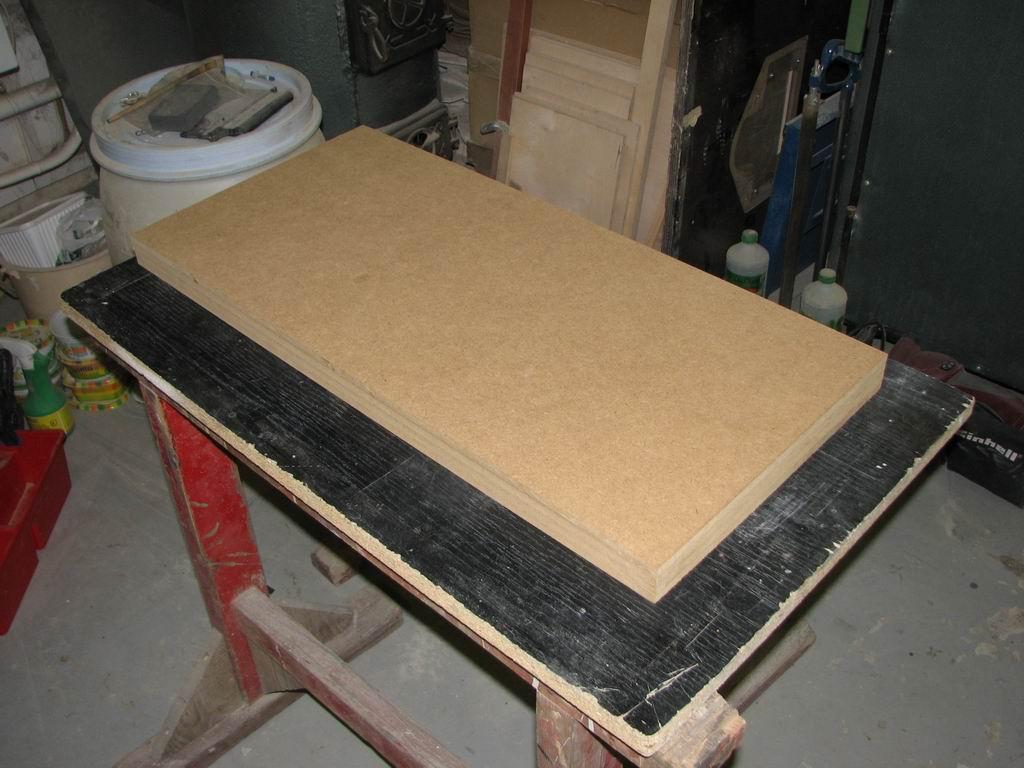

A monitorok káváját mdf alapanyagból terveztem elkészíteni. Le is lett vágva 4 db megfelelő méretű anyag a 10 mm vastag táblából. A különböző rétegek faipari ragasztóval lesznek egymáshoz ragasztva.

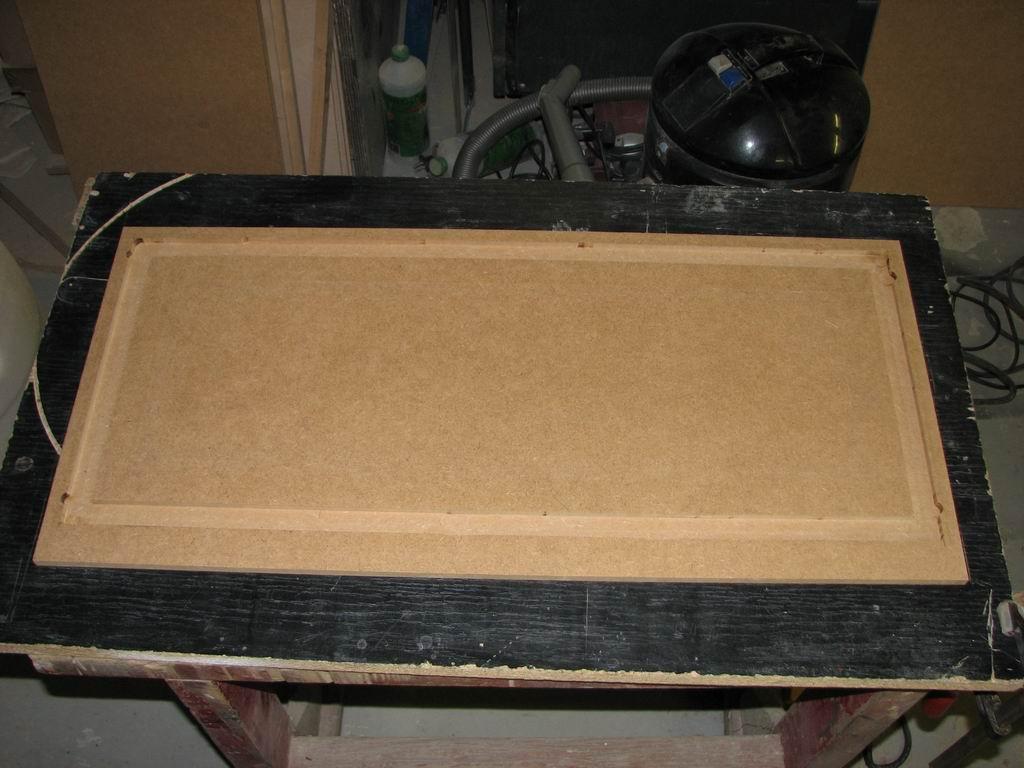

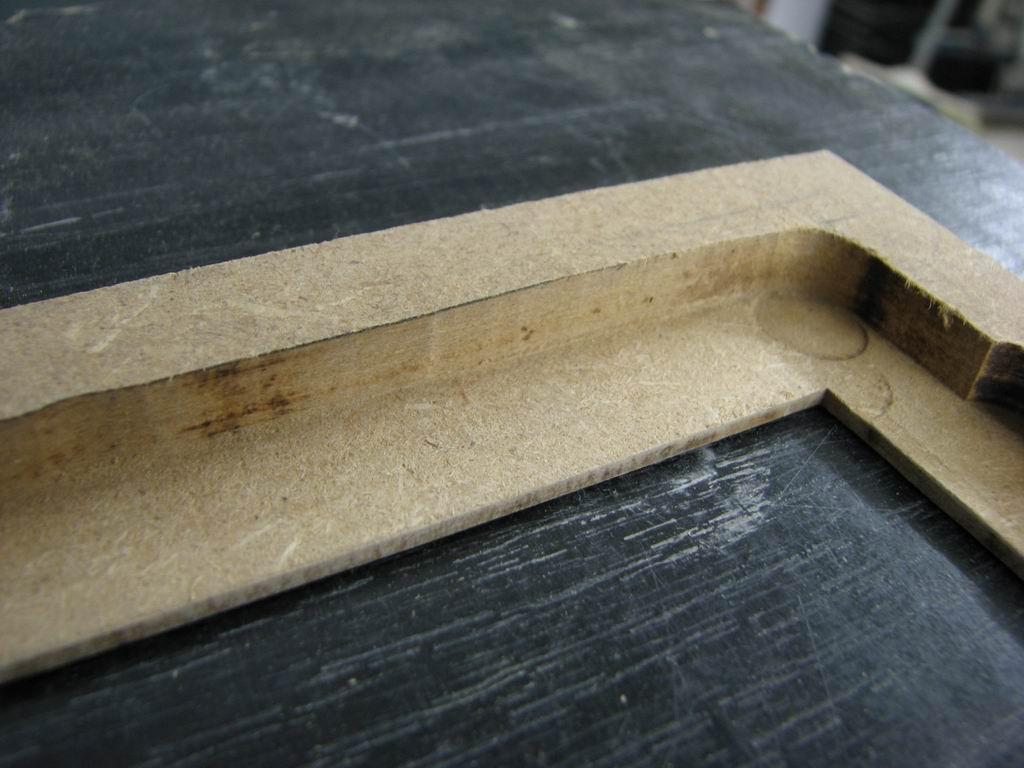

A monitorok körvonalát feljelöltem az egyik darabra a megfelelő helyen, és felső-maró segítségével vezető mellett vájatot martam az anyagba.

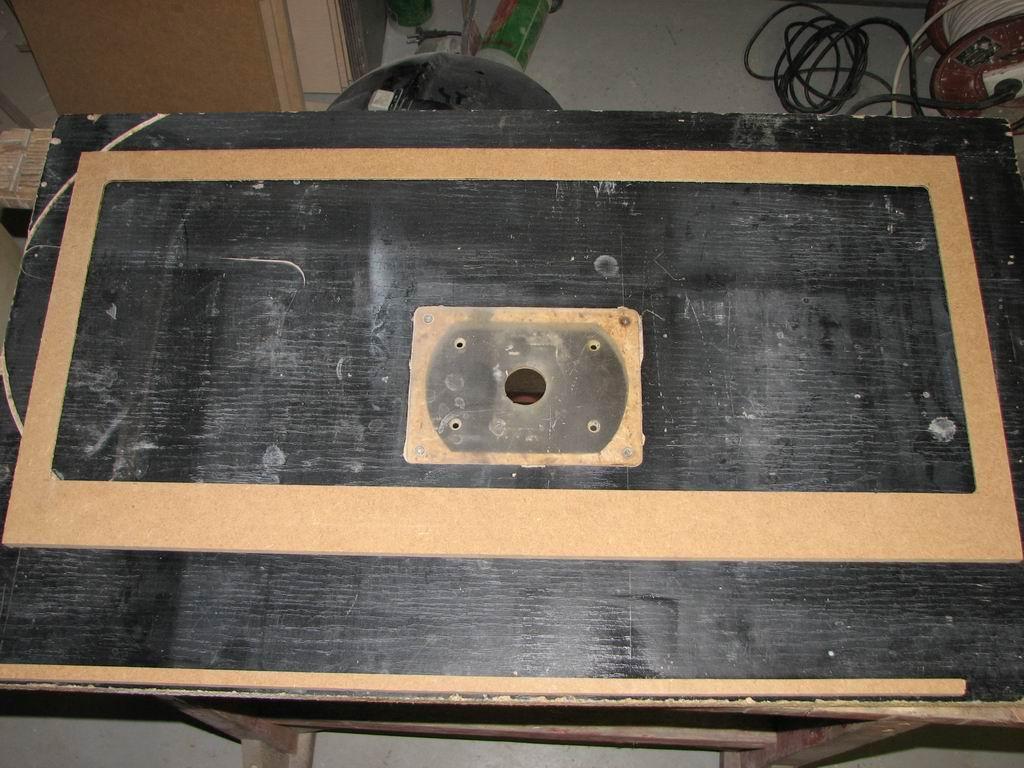

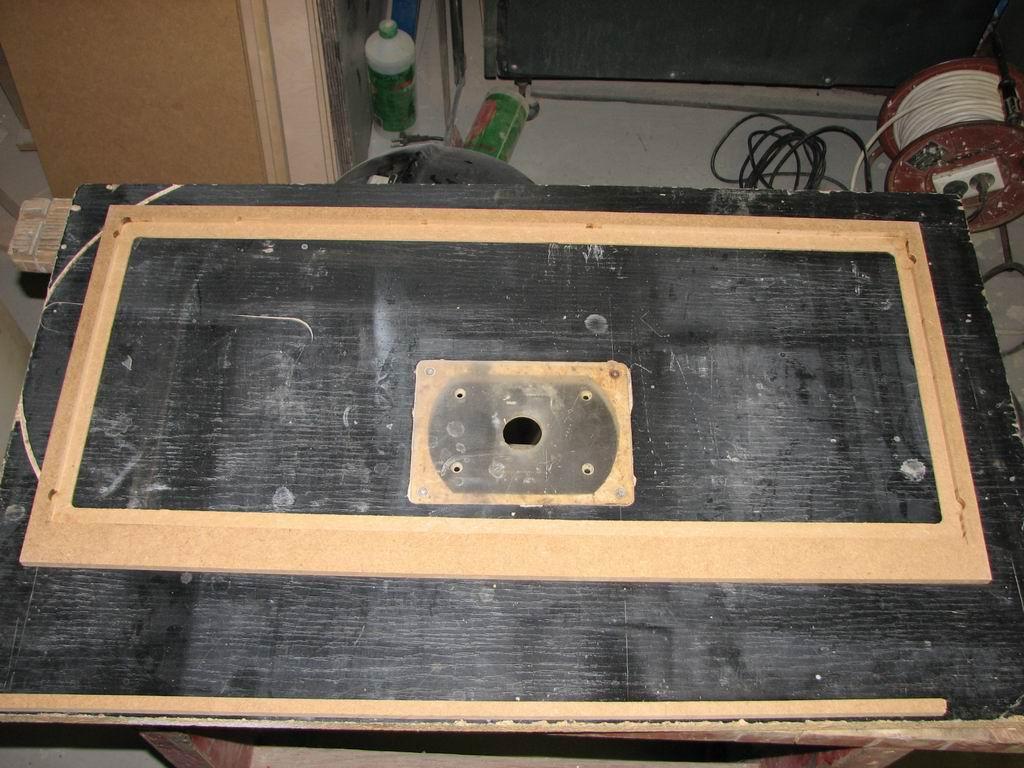

A következő lépés, a másik oldalról a látható kép méretéhez mérten a felesleges anyag kivágása volt, a műveletet itt is felső-maróval végeztem el. A sarkokat éles véső segítségével alakítottam ki sarkosra.

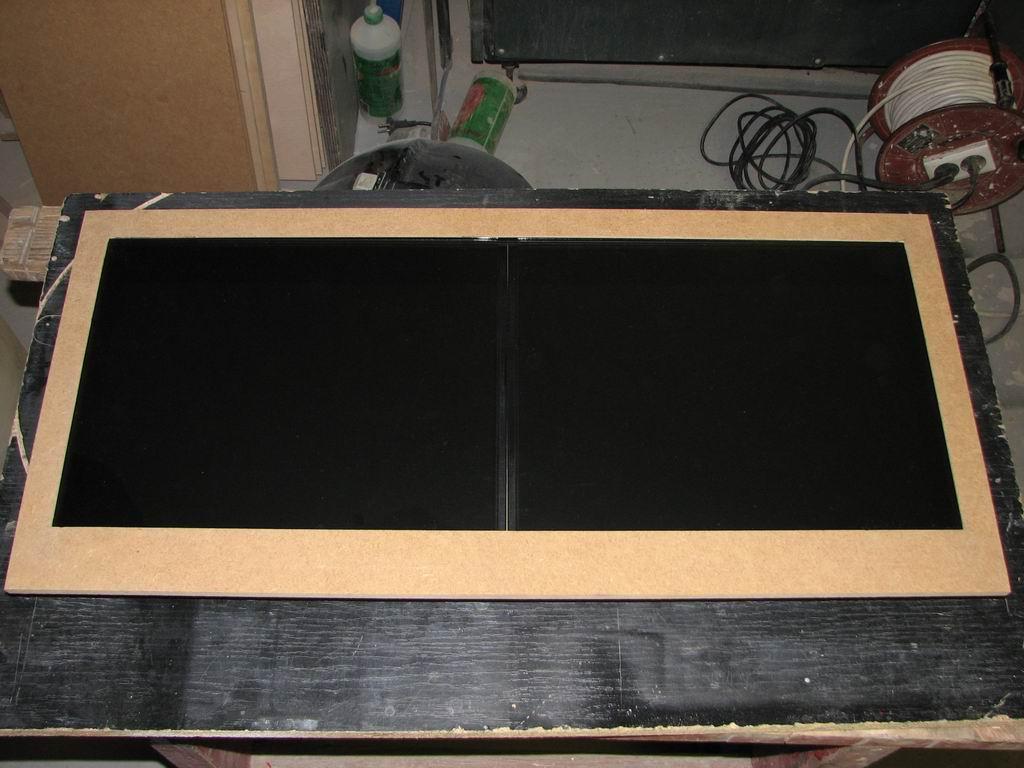

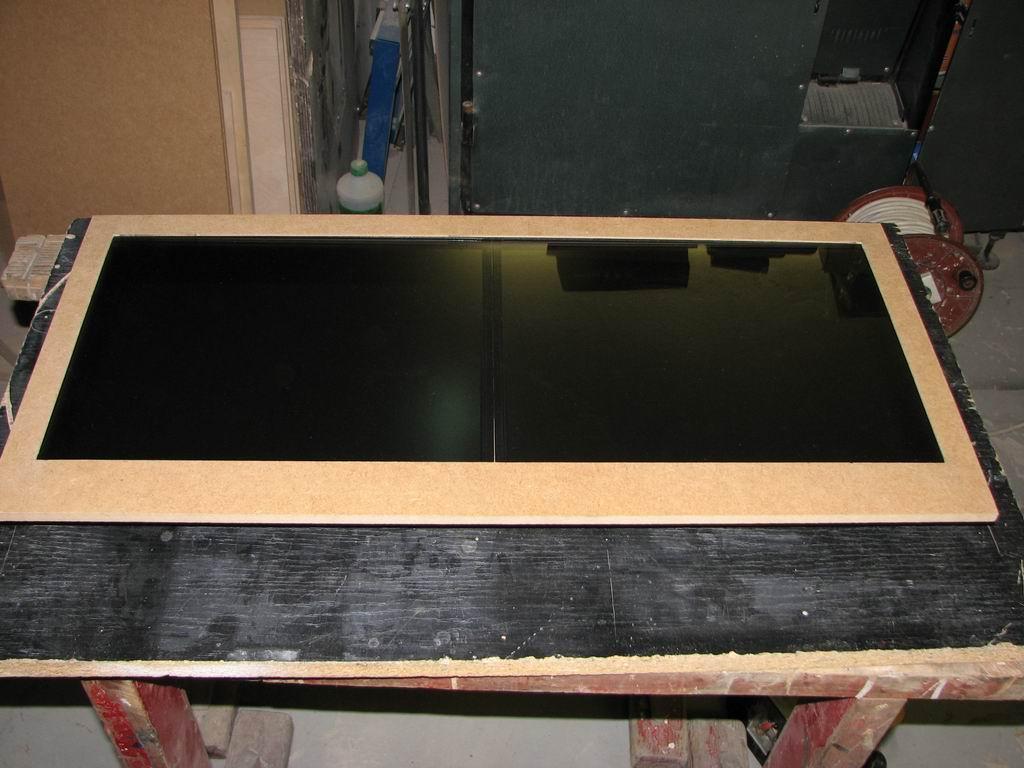

Rápróbálva a kijelzőkre szerencsére a méretek stimmelnek. Sajnos a káva szélessége a szerelhetőség miatt adódott ilyenre, talán pár mm-t sikerül még nyerni a végleges festés előtt.

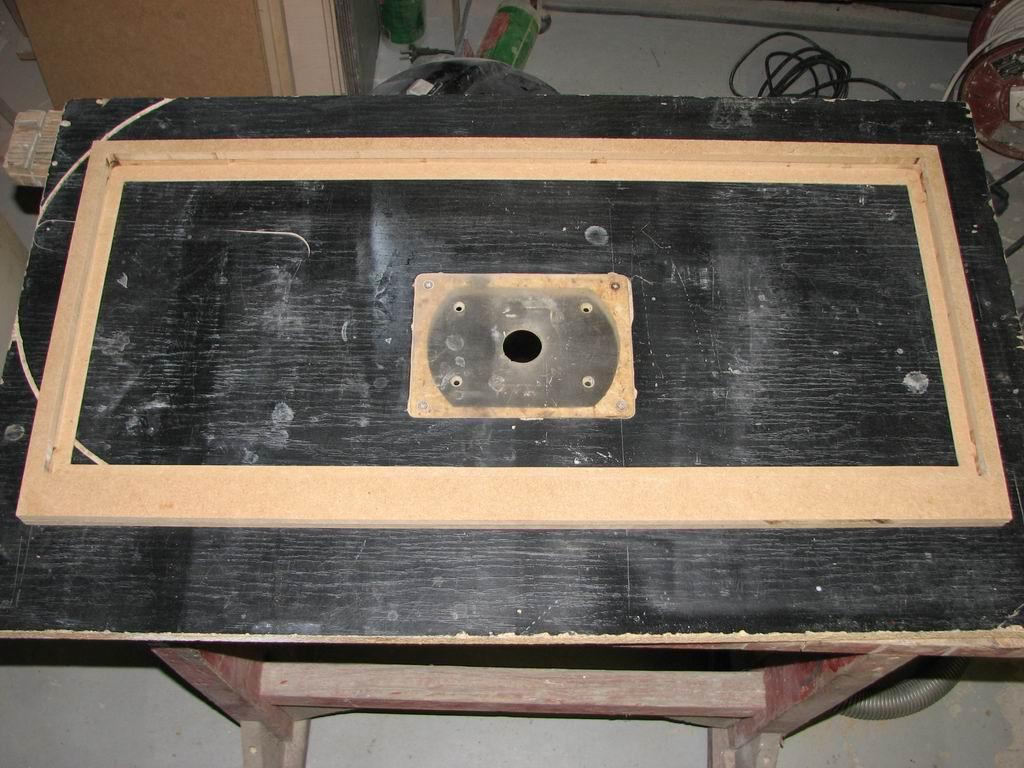

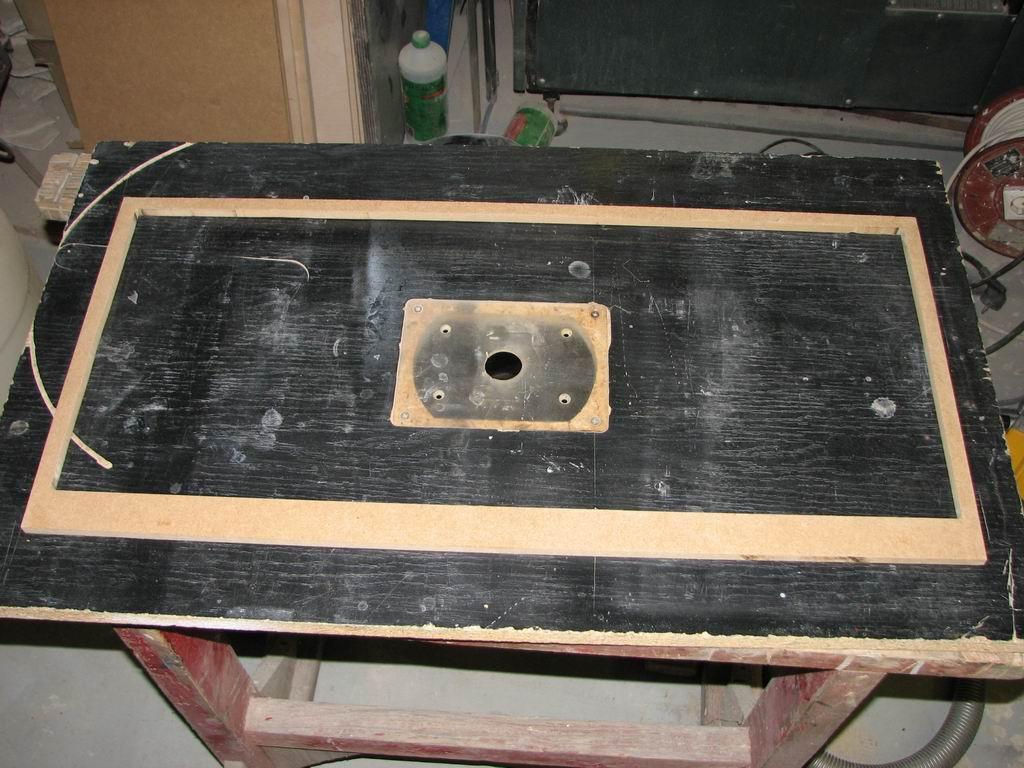

A második réteget szintén felső-maróval vezetők mellett, a sarkokat reszelővel alakítottam pontos méretre.

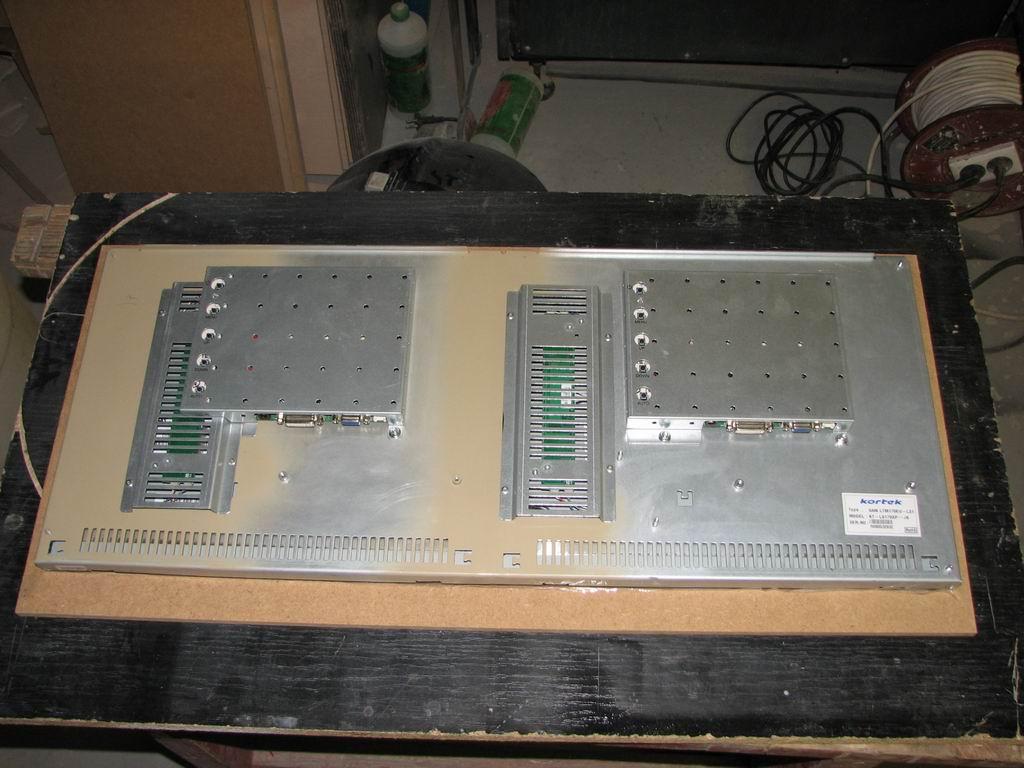

Az elkészült két réteget egymásra téve bele próbáltam az egybe épített LCD panelokat.

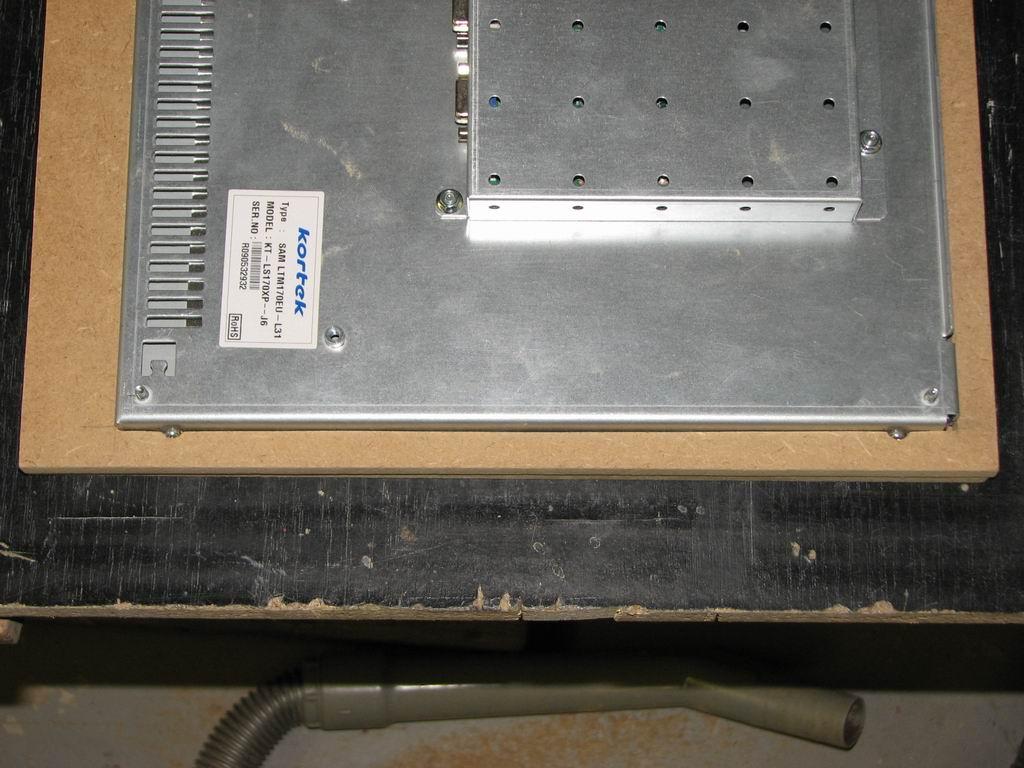

Az LCD panelok fémburkolatát oldalanként 2-2 csavar rögzíti a panelokhoz, ezeknek a csavaroknak bemarást kellett kialakítani, hogy a kijelzők a helyükre tudjanak menni a burkolatban.

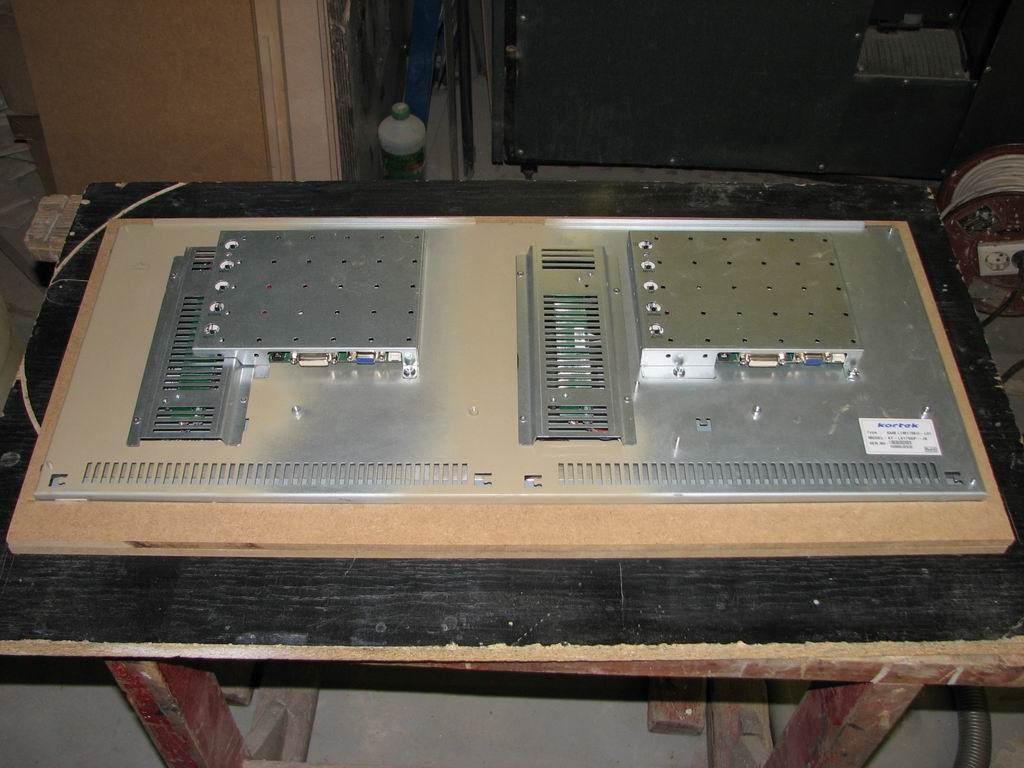

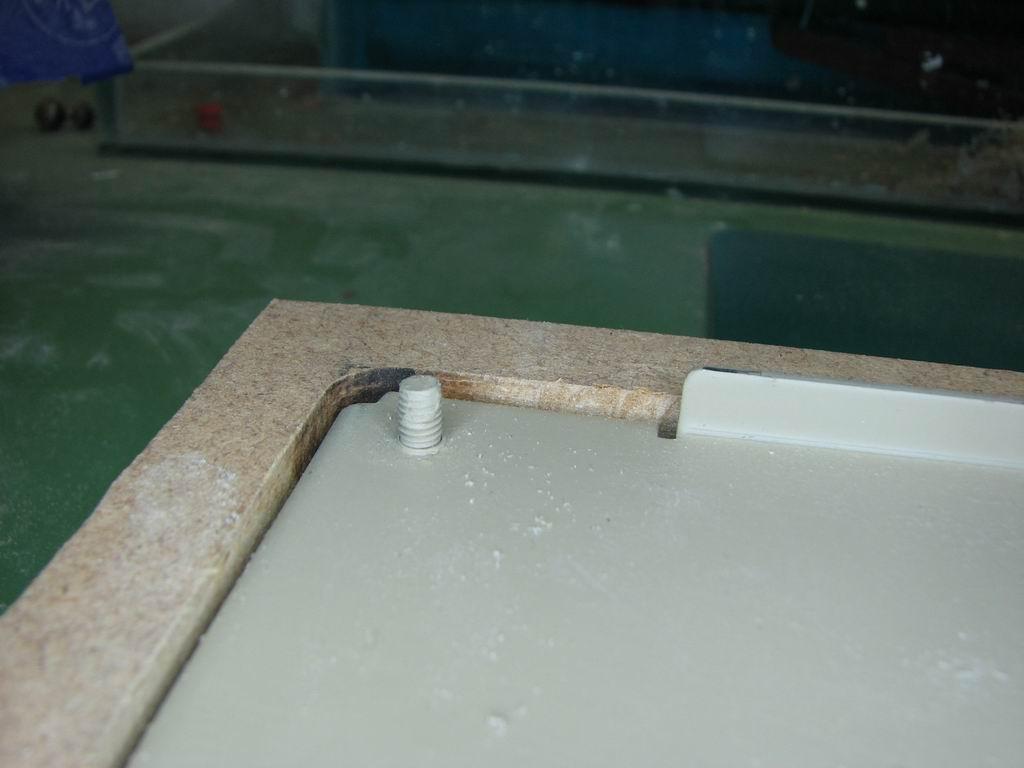

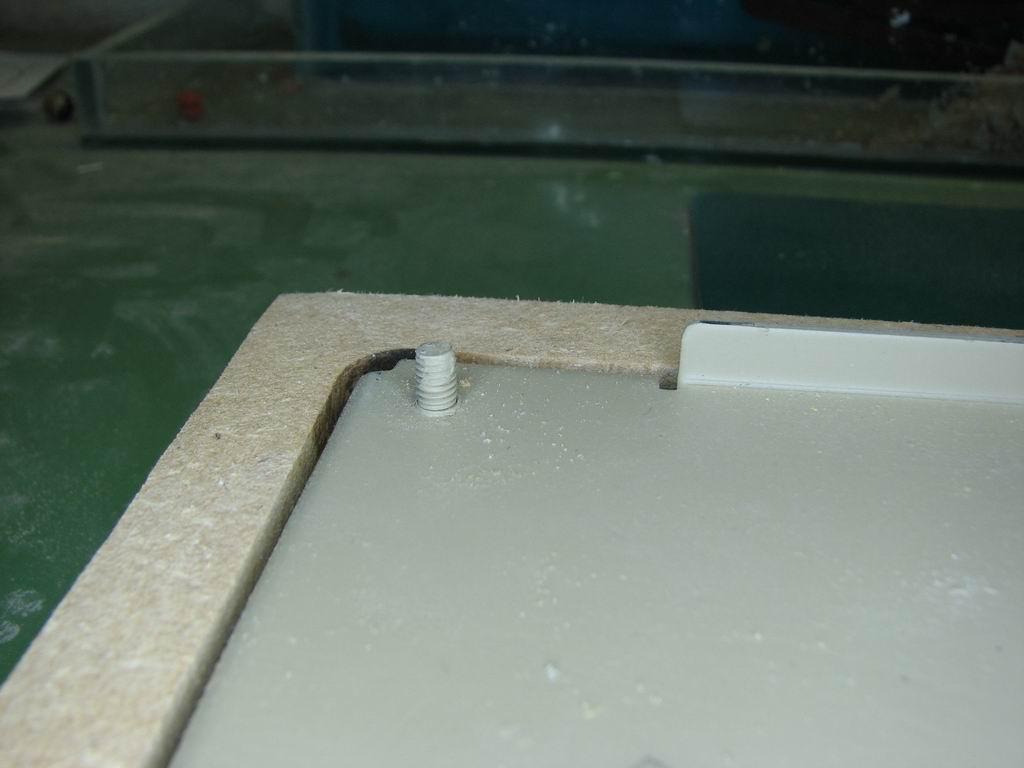

A harmadik réteg kivágása után felpróbáltam az eddig elkészültekre, és a helyére tettem a kijelzőt. A saroknál jól látszik, hogy kb. 1 mm-rel magasabban van az mdf anyag szintje, mint az LCD panelek hátsó fémburkolata.

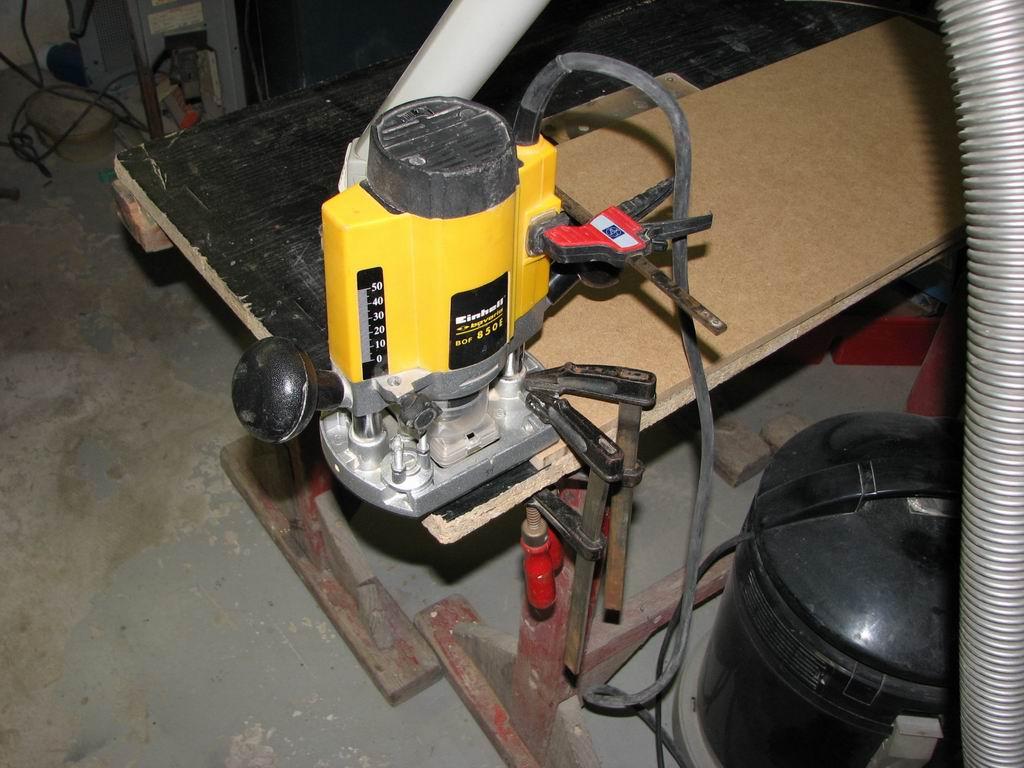

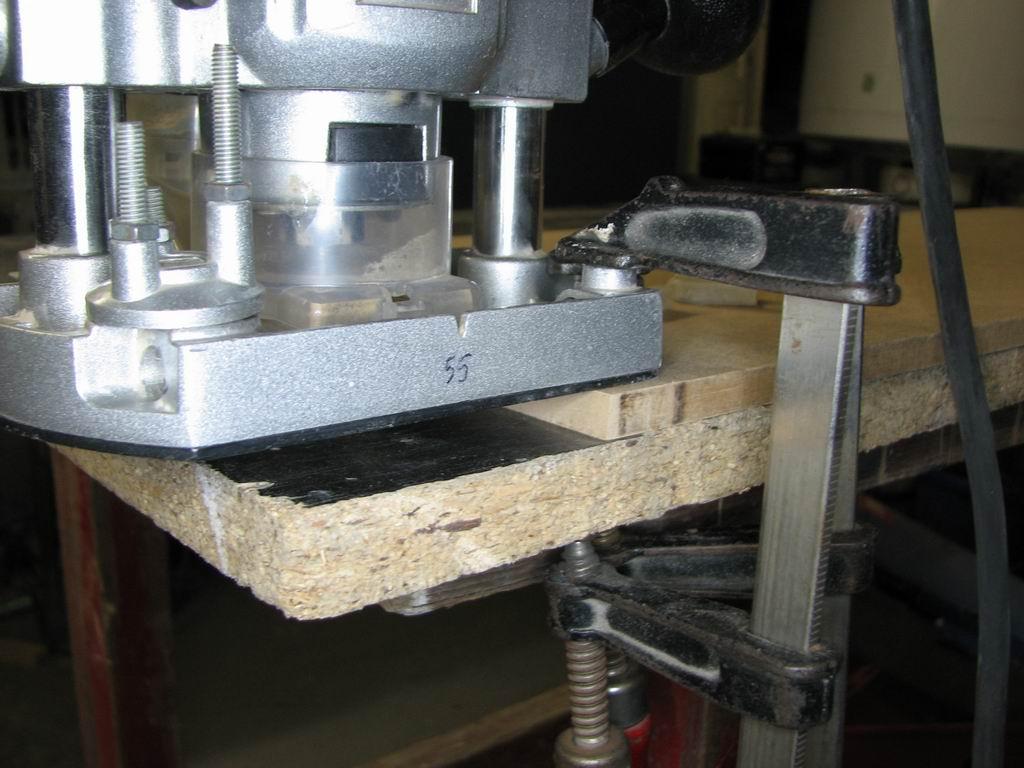

Felső-maró segítségével kicsit trükközve lemartam a felesleges anyagvastagságot, pontosan 1,4 mm-t. Néhol sikerült megemelni az anyagot így a marókés mélyebbre szaladt, de szerencsére csak pár helyen és ezek javíthatóak voltak kétkomponensű javítókitt segítségével.

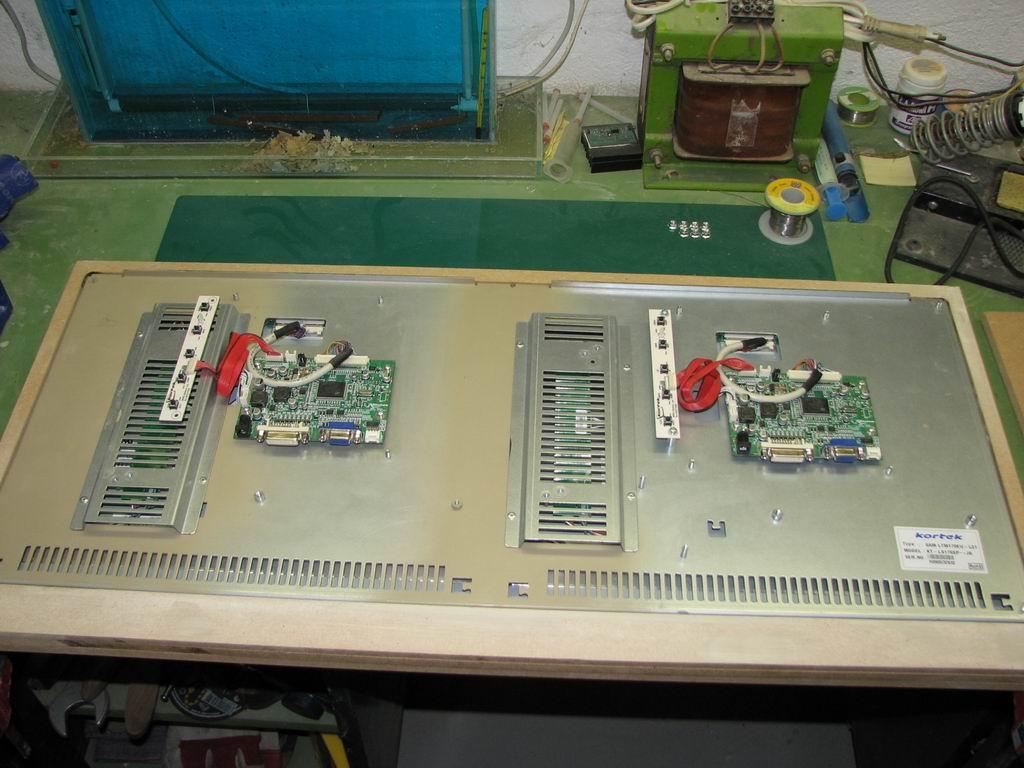

Az anyagot a helyére próbálva már megfelelő volt a magassága.
