Mini ITX gép építése A-Z-ig

  • (f)
  • (p)
Írta: |

Szeretném megosztani veletek, ha mini-ITX építésbe fogtok, milyen lehetőségeitek vannak, tippek-trükkök

[ ÚJ TESZT ]

Építés

Az első részben próbáltam összeszedni milyen lehetőségeink vannak, ha egy mini-ITX gép építésére adjuk a fejünket.
Leírtam egy-egy példát AMD és Intel fronton is, gépházat hármat is bemutattam és próbáltam összeszedni minden információt a lehetséges hűtésről, alkatrészekről...

A döntésem a mostanában igen közkedvelt Intel Core i3-530 2,93Ghz(26,5eFt) processzorára esett, amiről egy összehasonlító tesztet olvashattok itt a PH hasábjain.

Ehhez pedig a Gigabyte GA-H55N-USB3 mini-ITX (25,5eFt)lapját választottam amit, már a cikk első felében bemutattam, a RAM-ok-nál inkább a mennyiséget és az árat szem előtt tartva vettem 2*2GB Samsung DDR3 1333Mhz (16eFt) memóriát, eddigi tapasztalataim alapján általános használat mellett a 2*2GB untig elég és többet számít a mennyisége, mint a sebessége, mert azt, csak bizonyos alkalmazások honorálják pár % gyorsulással főleg tömörítő programok és játékok. Egy HD4670 GDDR4 és egy 1TB-os Deskstar 7K1000.C került még a gépbe.

Eredetileg három ház között vacilláltam, a silverstone tűnt a legjobb választásnak, a Lian Li ház is ígéretes volt, de végül még is, a Codegen MX-31-es mellett döntöttem, mert rájöttem, hogy nekem nem jó a gyári CPU hűtés és a Lian Li-be max.70mm, a silverstone-ba max. 82mm magas fért volna be, ilyen magassággal meg nem találtam nekem megfelelőt, ami hozta volna az elvárt plusz teljesítményt a gyári Intel hűtőjével szemben és nem kerül 10+eFt-ba.
A másrészt meg az ár is döntő volt, hajlandó lettem volna több pénzt áldozni egy olyan házra ami minden kitételnek megfelel, de mindegyikben van hiba.
A Lian Li PC-Q07-n nem tudsz extra ventilátort berakni házhűtésnek, mert nincs rá mód, így csak a táp küldi kifele a meleget ami nem túl jó megoldás és csak úgy fér be 2slotos VGA, ha alulra noti vinyót teszel,
Silverstone SST-SG05B lett volna még a legmegfelelőbb, de a max 82mm-es CPU hűtő magasság szintén gondot okozott és ennyi pénzért már igazán áthidalhatták volna ezt a hibát valahogy :U
Codegenben MX-31 a táp és az egy slotos VGA ami probléma, de tápom van,
az egy slotot, meg megoldom valahogy, szóval mindegyiknél kell valami kompromisszumot kötni, akkor már a legolcsóbbnál a legkevésbé fájó :D majd 15eFt-al olcsóbb silverstone-nál és ebbe beletudok rakni egy 3eFt-os AC alpin 11 pro rev2-őt ami tutira jobb, mint a xigmatec 5,5eFt-os hűtője amit silverstoneba kellett volna raknom jobb híján :K
szóval nagyjából ezért :DDD

Na lássunk neki.

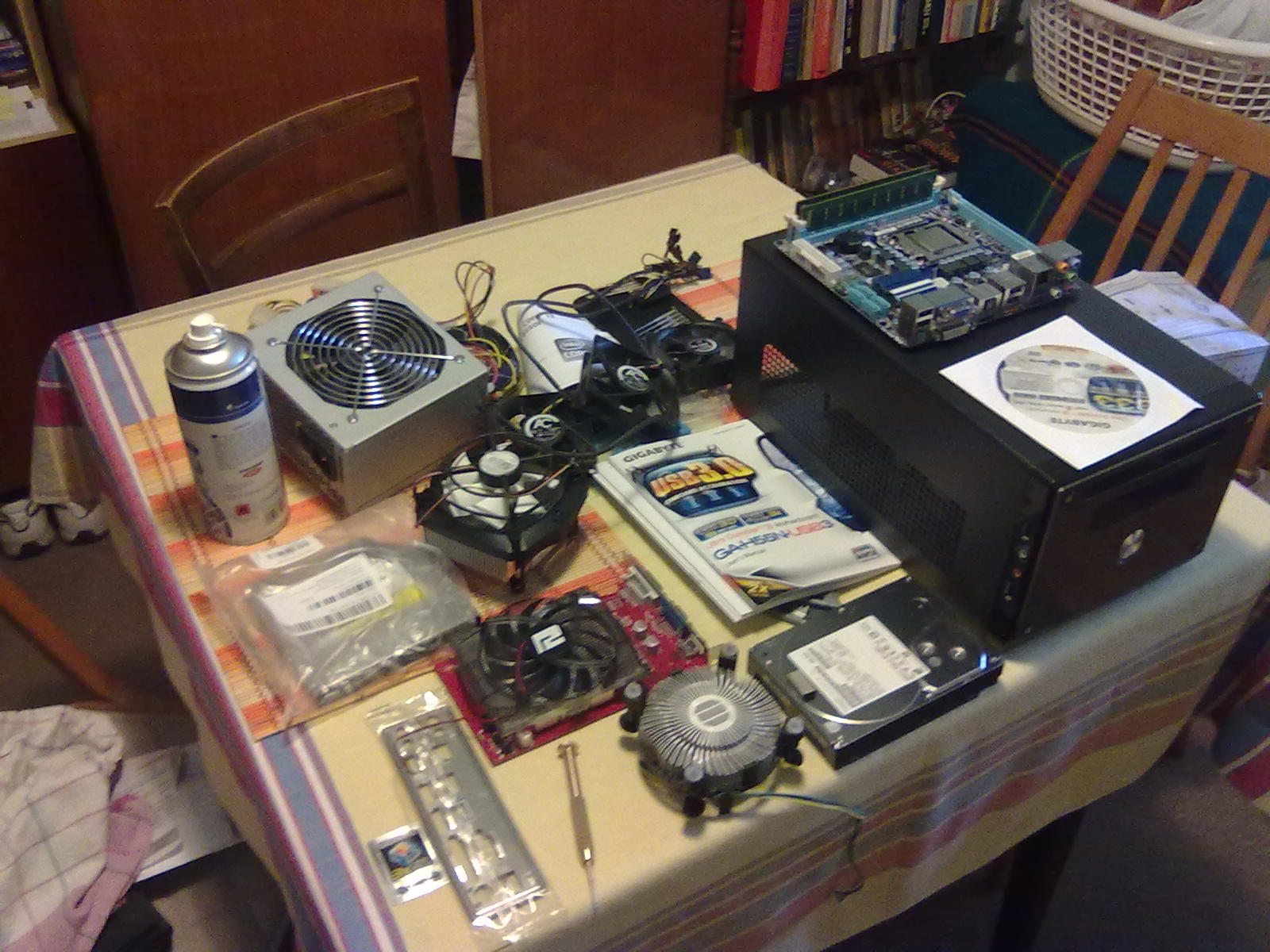

Hozzávalók:

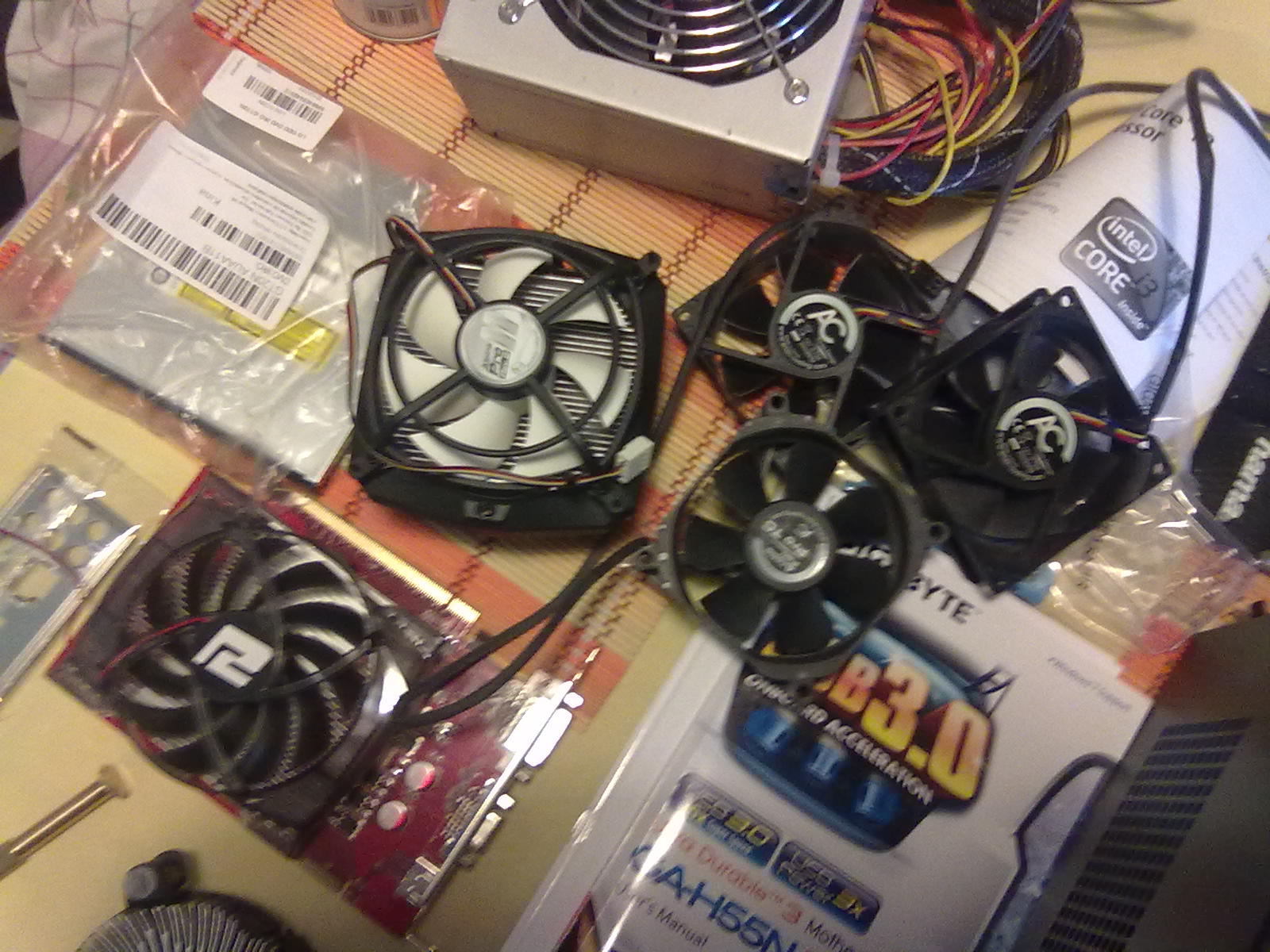

Egy pár hűtő:

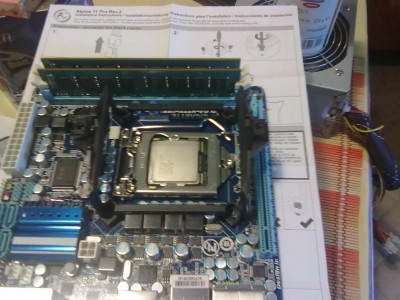

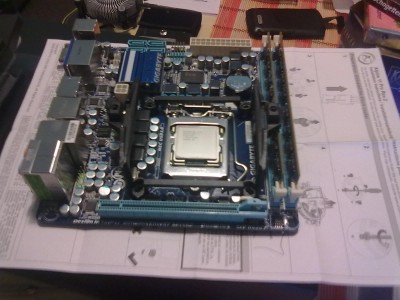

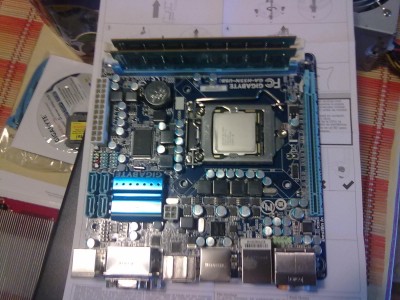

Először a memóriákat és a CPU-t raktam be.

Majd az Alpin 11 pro rev2. következett volna, de már a keret felhelyezésénél szembesültem vele, hogy vagy az egyik RAM-ról kellett volna búcsút mondanom, vagy a VGA-tól

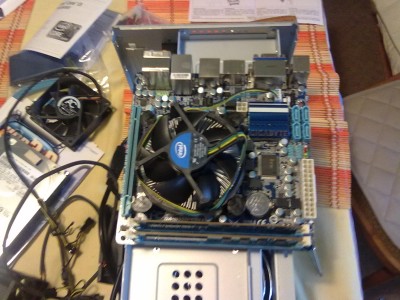

Ezek után maradt a gyári hűtő.

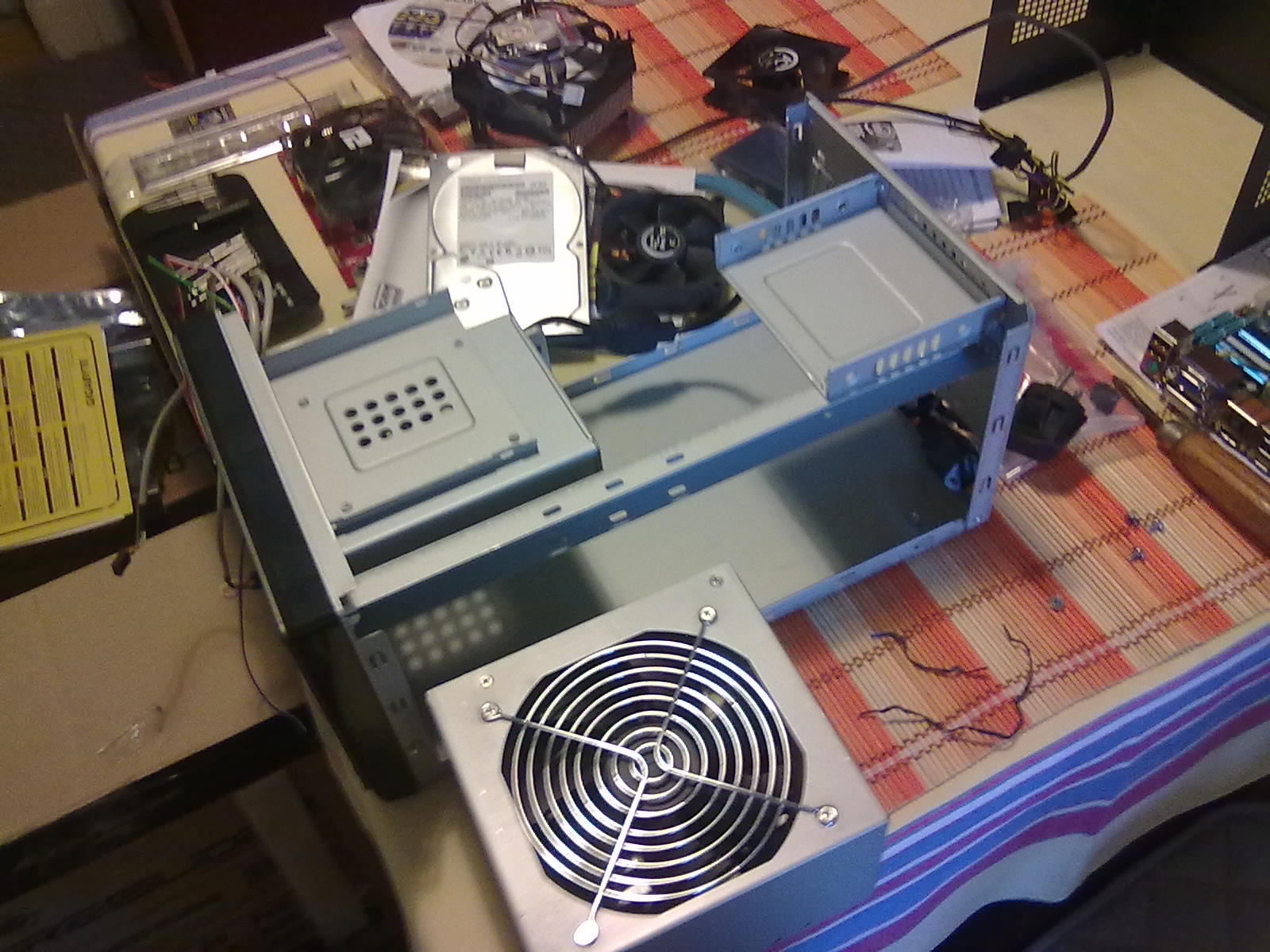

A házba, először a tápot raktam be:

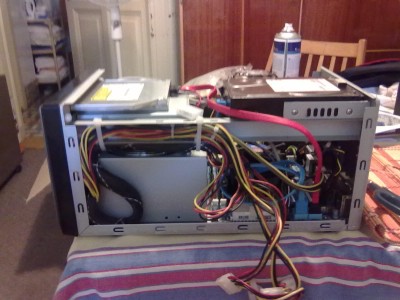

Aztán meg a többit, az alaplapot csak be kellett csavarozni, mivel már teljesen összeraktam, de másképpen nem is nagyon lehetne szerelni, mert igen kicsi a hely.

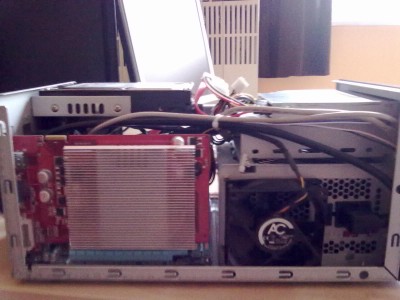

A VGA-ról le kellett szednem a ventilátort(PowerColor HD4670 GDDR4 AC hűtős 168mmx111mmx38mm), mert nem fért el. A hűtését úgy oldottam meg, a ház oldalára egy 8cm-es ArcticCooling TC ventit szereltem kívülről

Hátulra beraktam egy 8cm-es AC PWM-et ami a házba szívja a friss levegőt, a táp végéhez meg szintén egy ilyen került, ami segít a házon kívülre fújni a meleg levegőt, így hátulról a táp felé és onnan kifelé megy a levegő és így egyirányú az áramlat.

A VGA mellett nem sok hely marad, pontosan 2cm, tehát egy slot, a CPU hűtőnek meg 12cm lehet a max. magassága.

Gyors kötözőre mindenképpen szükségünk lesz.(kábel a rengetegben)

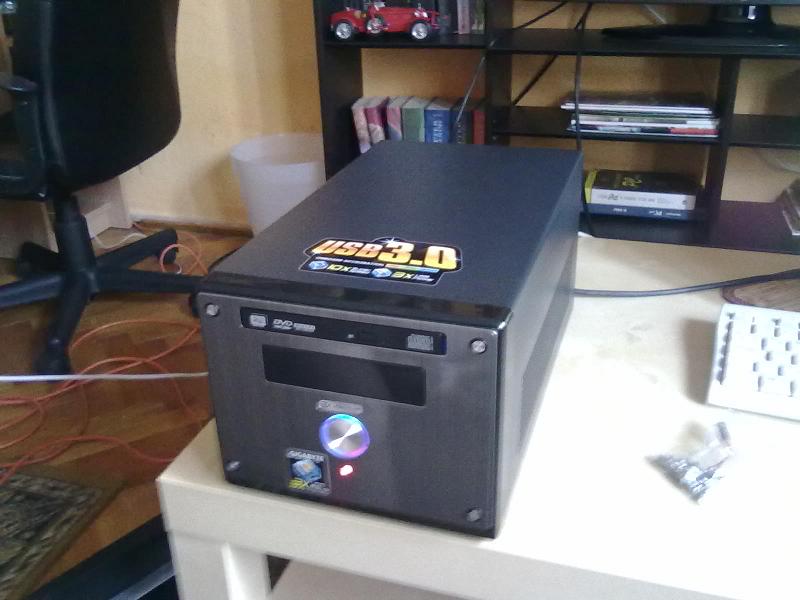

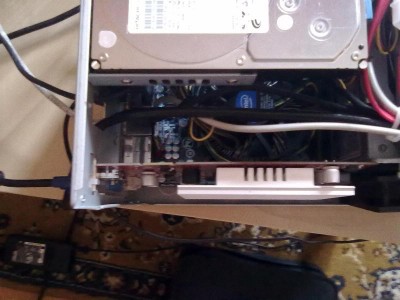

Na itt pedig a végeredmény:

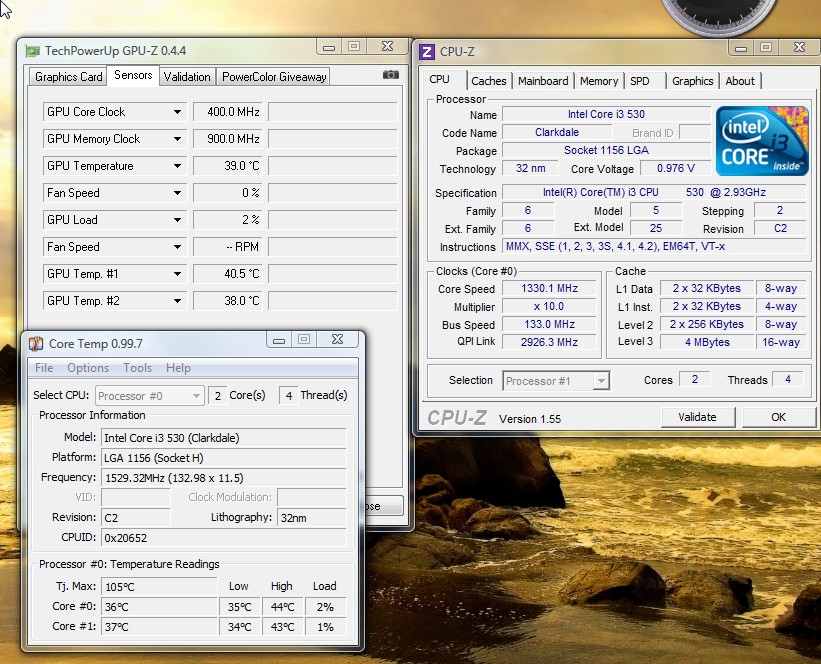

Lássuk, hogy sikerült a hűtést megoldani, idle hőmérsékletek, jelenleg netezés közben:

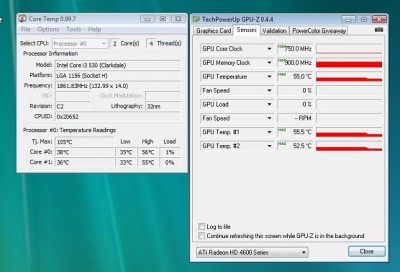

20-30 perc DIRT 2 után:

Szerintem teljesen rendben vannak a hőmérsékletek :)
Majd még rakok be további teszteket.
fogyasztás:
idle: 65W
CPU load 100W
GPU+CPU load 160W(Eversest CPU stress+memory stress+furmark multi gpu stress)

A cikk még nem ért véget, kérlek, lapozz!
