Ismerősnél megállt az erre az alaplapra épülő gép. Na jó, addig sem ment sehova, de a hiba jelentkezése után kevéssé kapcsolt be. Próbálkozott, de bekapcsolásra 1mp után le is kapcsolt. Jött a gép hozzám, a lényeg először az volt, hogy kiderüljön, mi a rossz.
Viszonylag hamar kizáródott a táp, videokártya, RAM-ok, procim nem volt S1150-re, de mivel proci nélkül is ez volt a jelenség, az sem okozhatta.
Hirdetés
Méregetés jött. Proci körül a FET-ek jók, DRAM stabilizátorai jók, stb. Van a neten egy service manual/Boardview kivonat, amiben azért megvolt, hol mit kellett volna mérni. És van ez a videó, amiben egy Mark S-t javít az úriember, de a hiba ugyanaz. Próbál indulni, de leáll. És a chipset környékén cserél valamit (nem érteni, mit).
Kicsit túrva a lapot, kiderült, hogy ahol a manual kivonaton 1,05V-t kell mérni (ez a chipset tápja), az egy tekercs, ami egy 29 1D M2G feliratú 8 lábú IC-ből jön. Vagy FET, vagy stabilizátor, de semmit nem lehetett róla találni.
Aztán feltűnt a service manualból, hogy a chipset 1,05V-ját adó IC típusa is ott van : RT8065 . Az meg egy 8 lábú kis IC. Van belőle WDFN8 tokos is, ami az alaplapon van. Ebay-en rákeresve ugyanaz volt a felirat. (Miért nem lehetett RT8065-öt belesütni...
)
Na de ezzel még nem vagyunk előrébb. A 0,6V lehet attól is, hogy mondjuk meghalt a chipset, és dől bele az áram, így a tápfesz leesik, melegedni meg nem melegszik, mert hamar lekapcsol. A RT8065 adatlapjáról kiderül, hogy a referenciakapcsolásban a kimeneten van egy tekercs, ami az, amin a chipset tápja mérődött. Tekercs le, IC kimenetén 5V... az meg hogyan
De mindegy is : egy ebay-ről származó PWM modult bekötve adtam neki 1,03V-t, és nagy levegő, bekapcs... elindult a gép Nem sok esélyt adtam volna ennek (Ha a chipset elment zárlatba, és megkínálja az ember egy áramkorlát nélküli táppal, akkor simán lefüstölhet. Amúgy lehet a hiba oka is akár, hogy kezd meghalni a chipset, az nyírja ki a tápot, és az is, hogy a táp van alultervezve, persze.) És működött is stabilan.

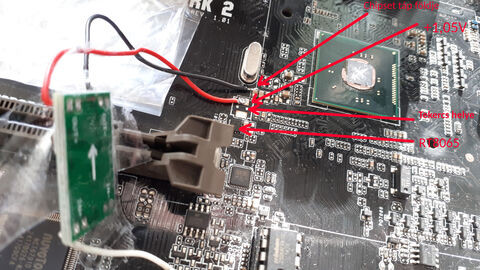

A végső kókány felépítése
Aztán itt meg is állt a dolog, mert a WDFN8 tokos RT8065-t úgy voltam vele, hogy nem fogom tudni cserélni (kicsi a hely, és kicsi az IC is, kb. úgy kell feltenni, mint egy BGA-t) (viszont legalább beszerezhető), de legalább ide meg tudom írni, hogy ha ilyet csinál egy Sabertooth Z97 Mark 2, akkor ez a baja A tulaj pedig vett egy új lapot.
Update : És mégsem állt meg a dolog. Úgy voltunk a lap tulajával, hogy meg lehet próbálni kicserélni a stabilizátort, rosszabb nem lesz. Rendeltem IC-t, és szereztem ónpasztát. A paraszt-reflow ötlete ugyanis abból jött, hogy összekenem a forrpadokat pasztával, ráteszem az IC-t, melegítés, és meglátjuk, mi lesz

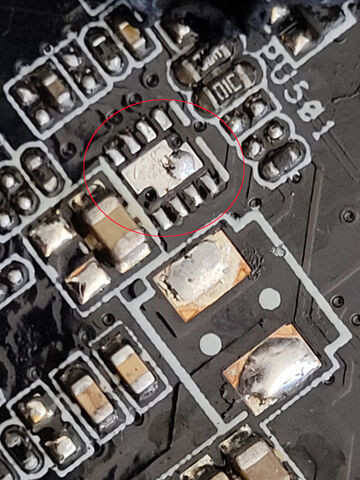

Itt volt az IC. 2x3mm. Ahol a 2 pötty van, ott volt a tekercs.
Elég nehéz volt a kivitelezés, mert mindig elfelejti az ember, hogy ennek az izének mennyire kicsik a lábai. Az egész IC 2x3mm... de most komolyan, egy SOP-8 tokos nem fért volna oda?
A megoldás az lett, hogy pasztát kentem az egész felületre, és szépen nagyító alatt, csipesz hegyével leszedtem onnan, ahol nem kellett pasztának lennie. (Persze előtte lepucoltam a padokat. A lényeg, hogy szárazon a helyére próbálva az IC-t, ne billegjen a középső hűtőpadon levő ónon.) Na persze rendes helyen ezt sablonnal csinálják, és az alkatrész lábait kenik meg.

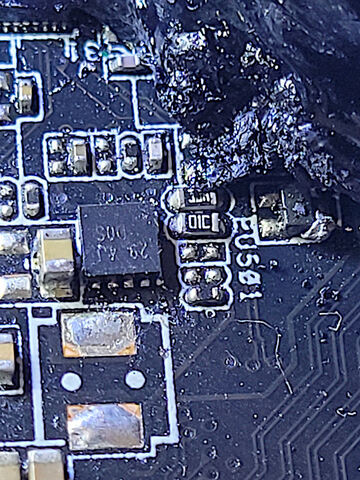

Felrakva az új, mellette az összeégett szigszalag, amit kapton híján hőpajzsnak használtam

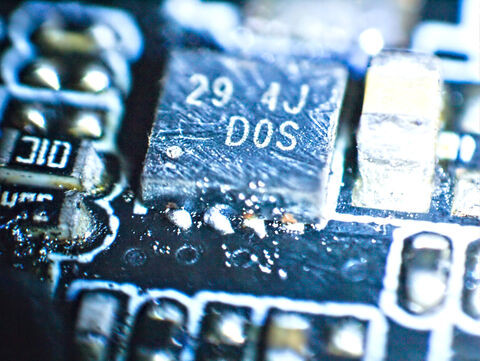

Ez az oldal sikerült rosszabul...

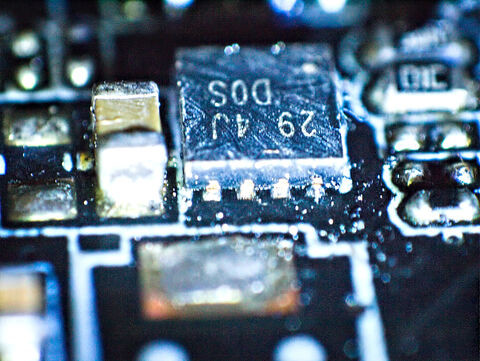

...ez egész szép lett.
Kb. egy komplett szombat este története volt a fenti pár mondat, az alkatrész leszedésétől a visszaforrasztásig, közben csomó makrófotó, amin közelről meg lehet nézni, van-e zárlat, stb. Na de működött a lap utána! Nem ez volt életem legszebb forrasztása, de működött
És furcsa módon az RT8065 nem melegszik, semmi olyasmi jel nincs, hogy pl. rosszul lenne tervezve, hűtést igényelne, stb.

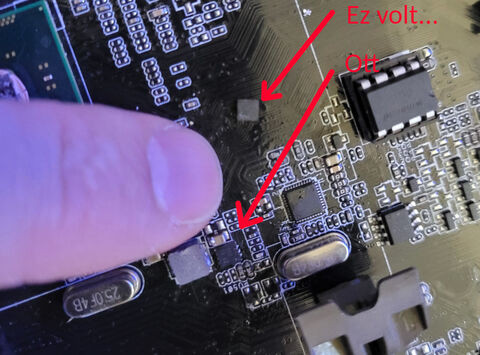

A méretek érzékeltetése
