Az elmúlt pár napban sikerült kis szabadidőt szakítani a forrasztgatásra.

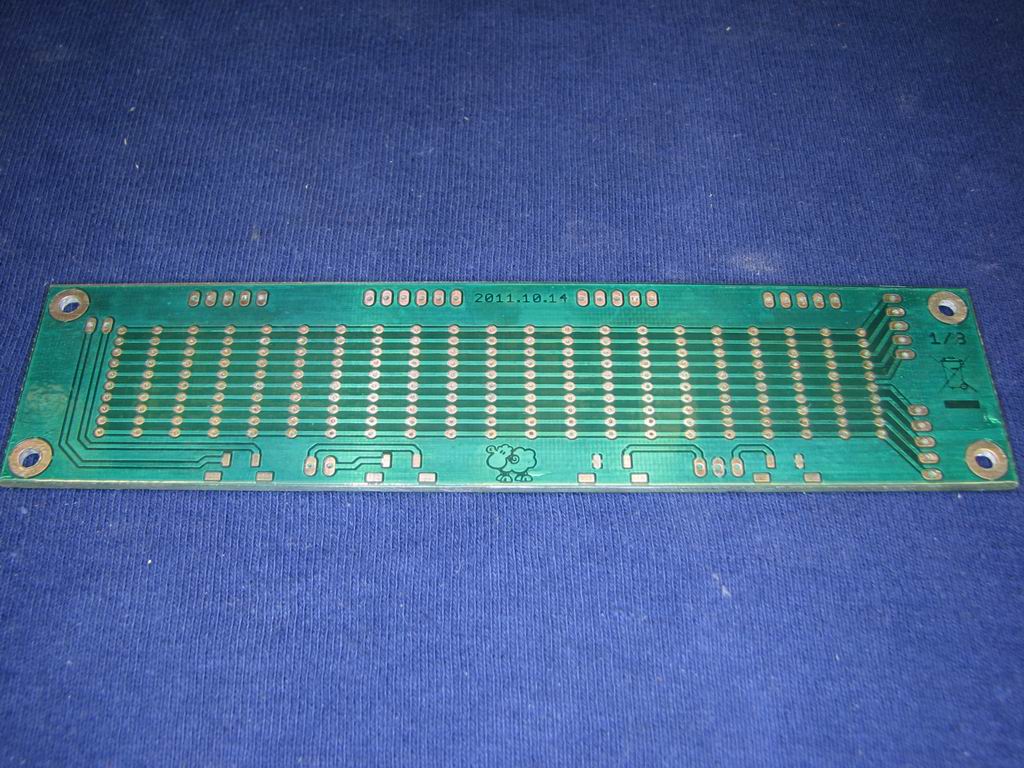

Az első panel az 1-es számú ledes panel volt,

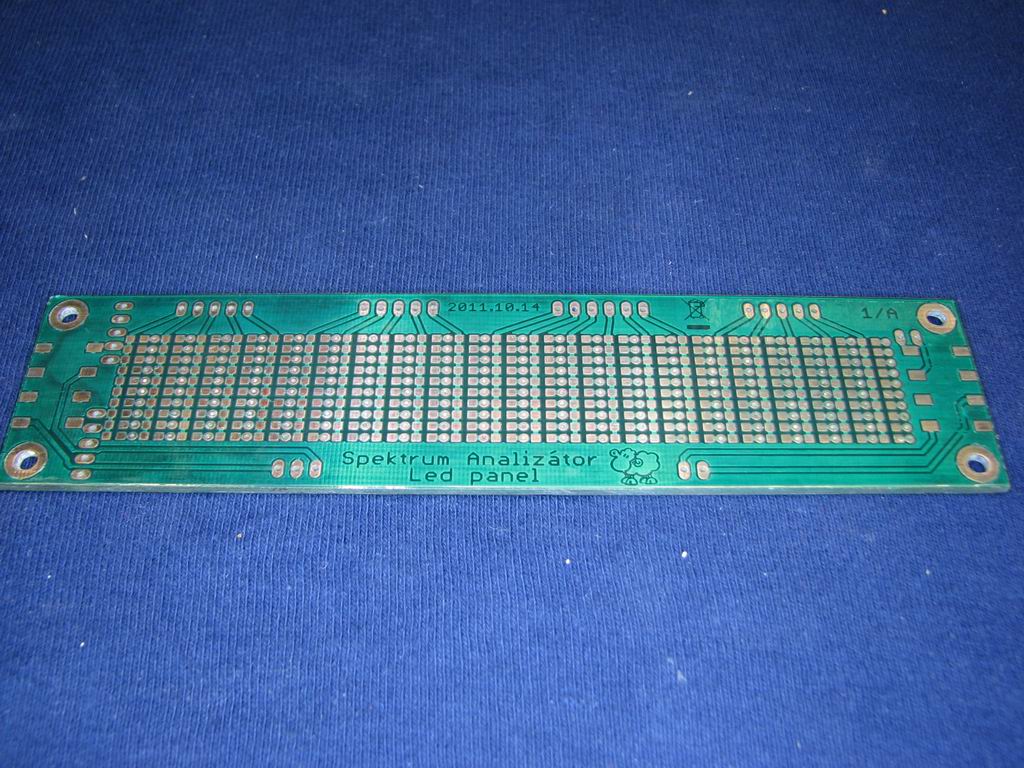

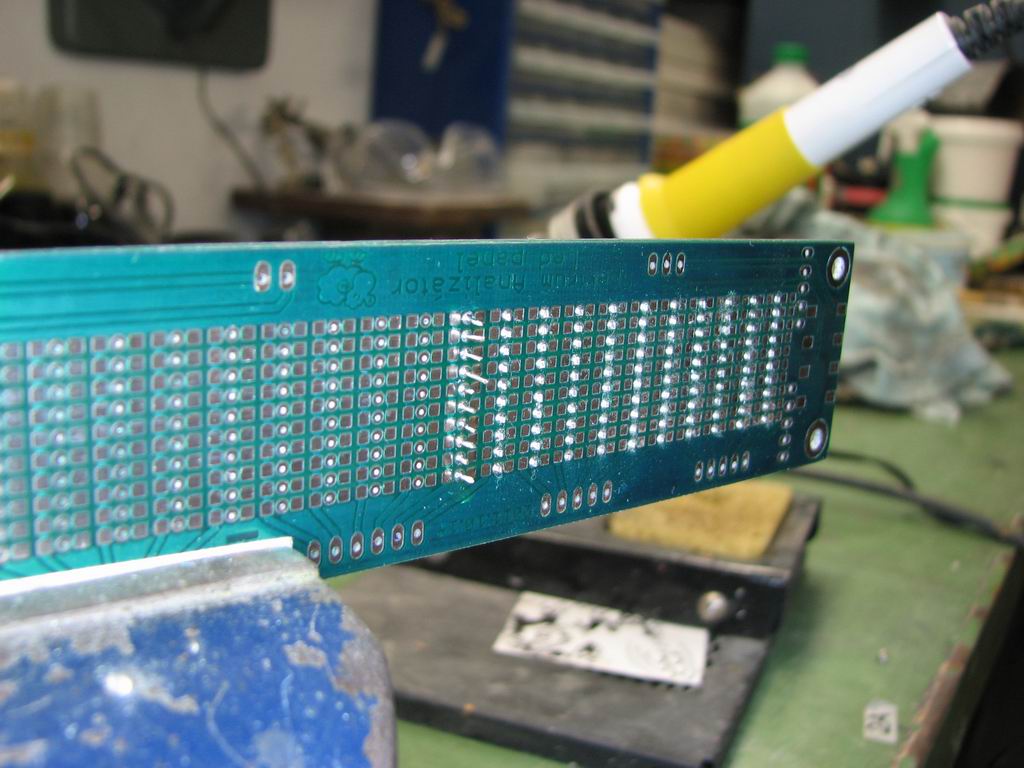

melyen elsőnek a via-kat (átkötéseket) kezdtem el beforrasztani, szám szerint 210db-ot. Az átvezetéseket korábbi áramkör készítésnél felhasznált huzallábas alkatrészek levágott lábaiból készítettem, melyekből a forrasztás végezetével a kiálló részeket kis harapó fogóval lecsipkedtem.

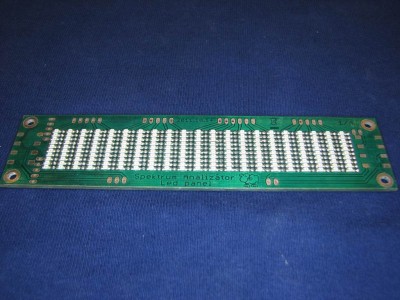

Második lépés az smd ledek beforrasztása volt, melyek 0805 méretűek (2×1.25mm), 21 oszlopban összesen 210db ledet tartalmaz, 126db zöldet, 42db sárgát, 42db pirosat.

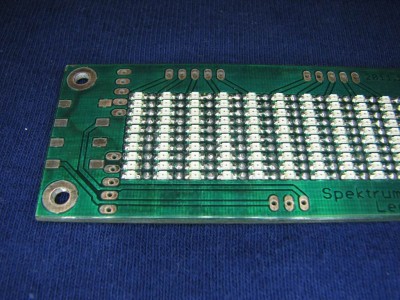

A ledeket viszonylag sikerült egyenesen a helyükre forrasztani.

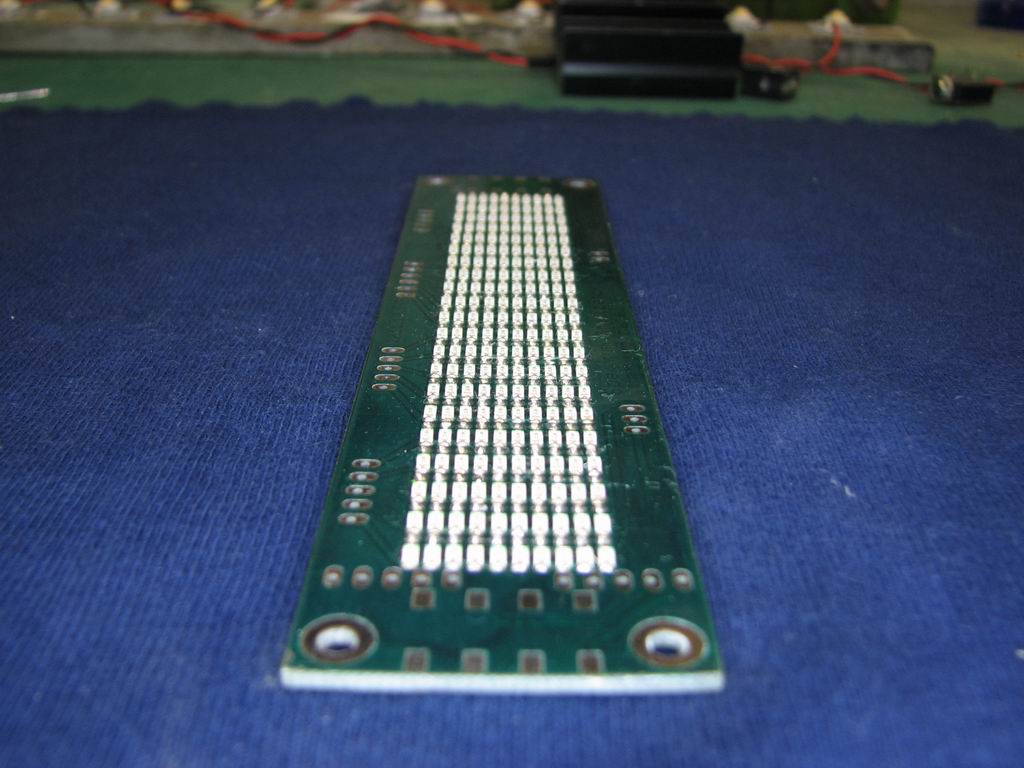

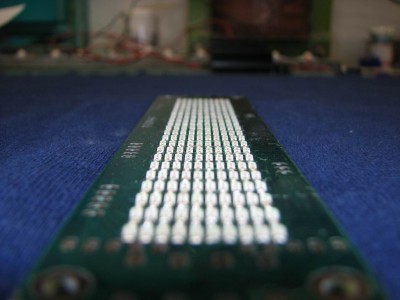

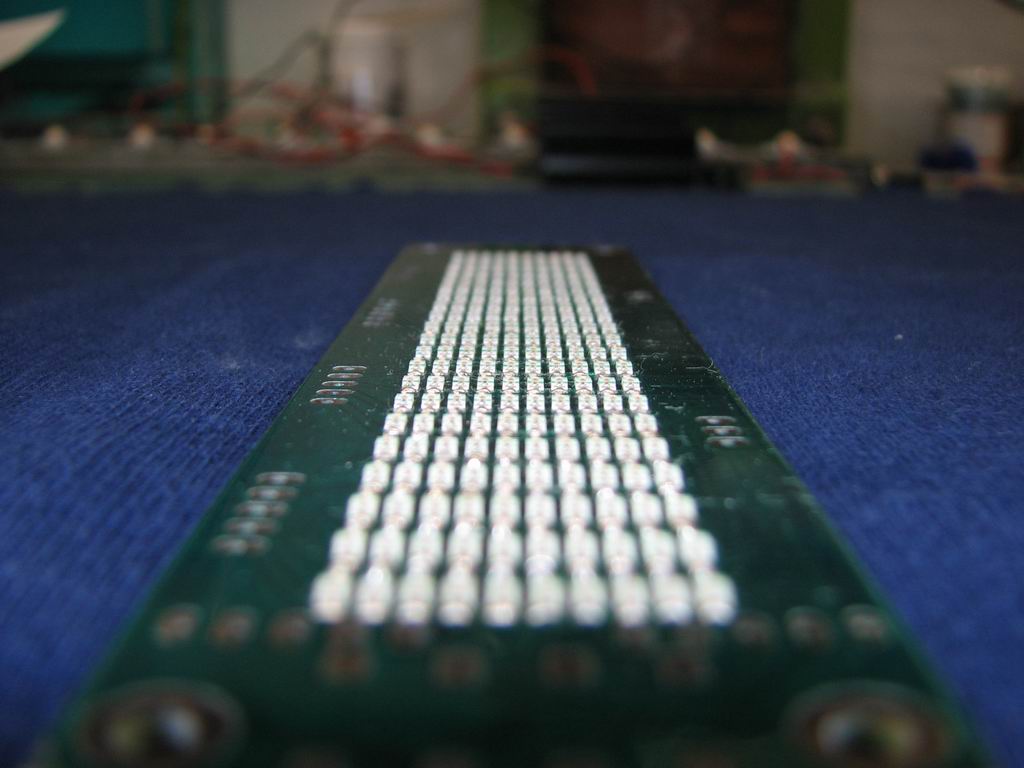

Ebből a nézetből is egyenesnek tűnik

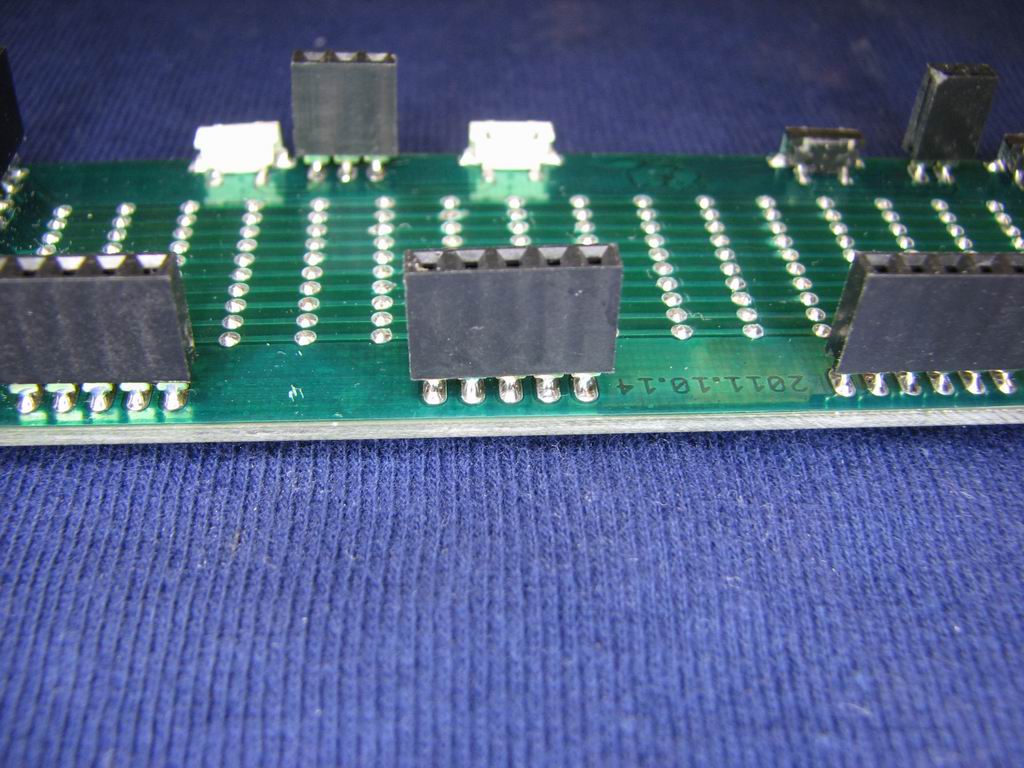

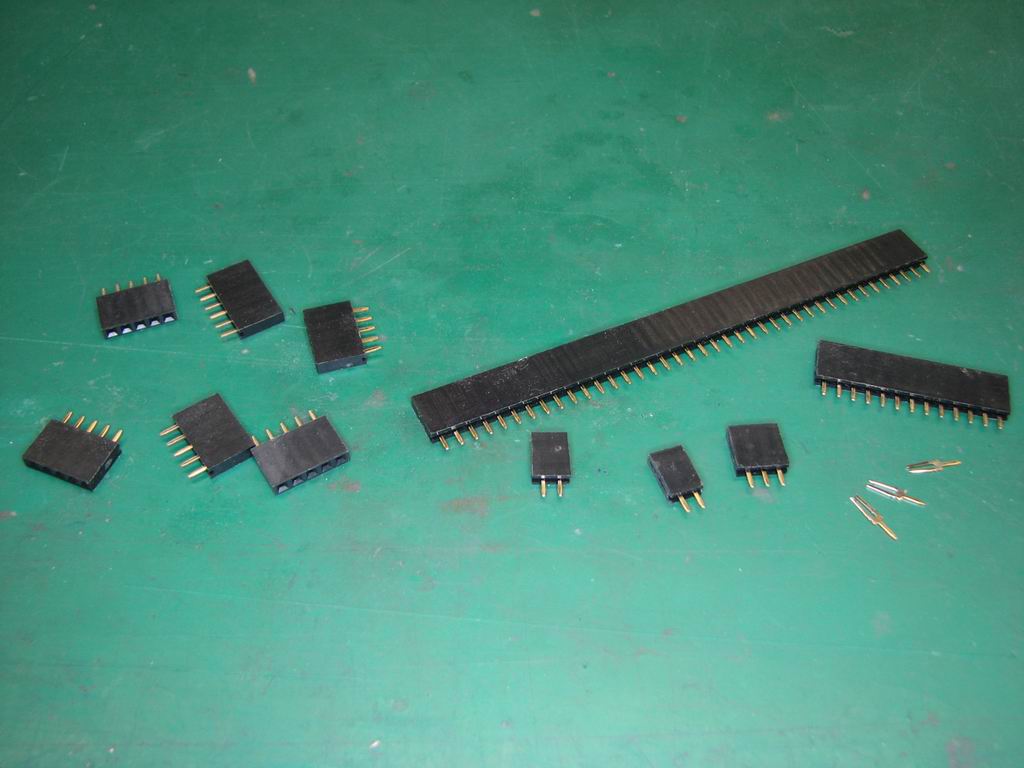

A ledeket meghajtó panellal az összekötést tüskesor aljaztok biztosítják. Az ötös és hatos darabok gyárilag ilyen méretűek, a kisebbeket egy negyven pin-t tartalmazó darabból vágtam le oly módon, hogy egy érintkezőt kihúzva a műanyag házból az érintkező helyén lombfűrésszel levágtam a kisebb darabot, végül méretre csiszoltam 100-as csiszolópapíron.
Miután a ledek felőli oldalt beforrasztottam, a műanyag házakat kicsit feljebb húzva az érintkezőkön, ezen oldalon is be lettek forrasztva.
A forrasztás után a műanyag házak vissza lettek tolva a helyükre.

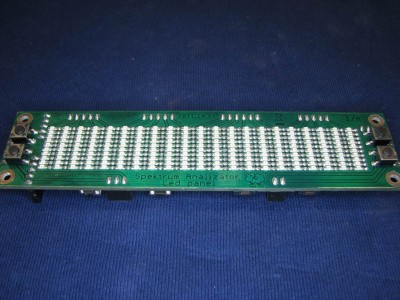

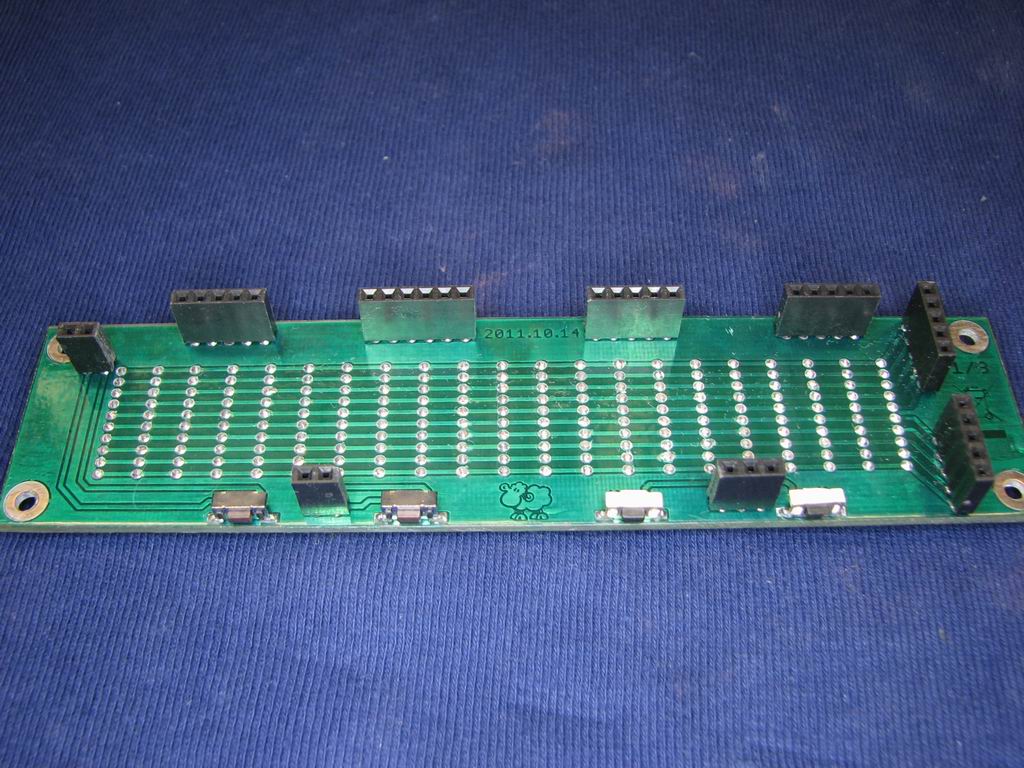

Végül felkerültek a pont/bar, a stereo/mono váltás és a digitális potméter le és fel gombjai.
Kerültek az előlapra és a hátoldalra is párhuzamosan kötve, még nem tudom melyik lesz használatban.
Végre elkészült az első darab, már csak 6 másik van vissza
