All Core Turbo
Bár hagyományos tuningra 2011 platform esetén mérsékelten van lehetőség, a 1366-ossal ellentétben a BCLK-t alig, 100-ról maximum 105-re lehet emelni (ott BCLK 133->220), valamint néhány E5 1650/60/80-as V3/V4-es Xeonban a szorzó nem zárt.
De a E5 V3-as, olcsóbban kapható 26xx-es Xeonok szorzója zárt. (A szorzózár-mentesek ára aránytalanul magas.) Szerencsére all core turbo engedélyezésével minden mag képes egyszerre maximális frekvencián működni, a teljesítményt jelentősen megnövelve. Természetesen néhány rosszul megírt játékban, ahol csak egymagos teljesítmény számít, ez nem segít. De a játékok többségében, és különösen az alkalmazások tekintetében jelentős a teljesítmény többlet. Ha nincs szükség a terhelésre, a processzor órajele lecsökken, a magok nem pörögnek folyamatosan maximális fokozatban.

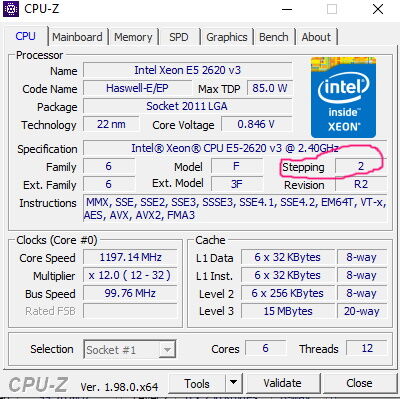

Ha all core turbót szeretnénk, olyan Xeont kell választanunk, ami ezt támogatja: kerüljük a korai steppinges un., ES példányokat. (Pl CPU-Z vel nézve Stepping 0)
Stepping 2, rendben van ES esetén Stepping 0
Adott CPU esetén a stepping kódja a CPU felületére is rá van írva: E5 2620 V3 esetén a megfelelő a QGSH és SR207.
Már több módszer létezik, érdemes a BIOS módosítást elvégezni, mivel akkor az all core turbo operációs rendszertől függetlenül működik. Legegyszerűbb, ha keresünk kész módosított BIOS-t, és frissítjük vele az alaplapunkat. De ha nem találunk, vagy jobban bízunk a saját munkánkban, elkészíthetjük magunk is.
A szükséges programok megtalálhatók a google drive könyvtáramban
Először is nagyon fontos, hogy mentsük le az eredeti BIOS-t. Teljes BIOS mentésre használjuk Windows alatt az Intel Flash Programing toolt (FPTW 9.1.10.1000). Tömörítsük ki pl. egy c:\X99\FPTW könyvtárba. Hívjunk egy parancssort: bal alsó sarok Windows logo mellett keresés, be kell írni CMD, majd Parancssort kiválasztva: Futtatás rendszergazdaként. Utána el kell lépdelnünk a c:\x99\FTW könyvtárba, majd adjuk ki a parancsot:
fptw64 -d fullbackup.bin
fullbackup.bin fájlba lementettük az eredeti BIOS-t.

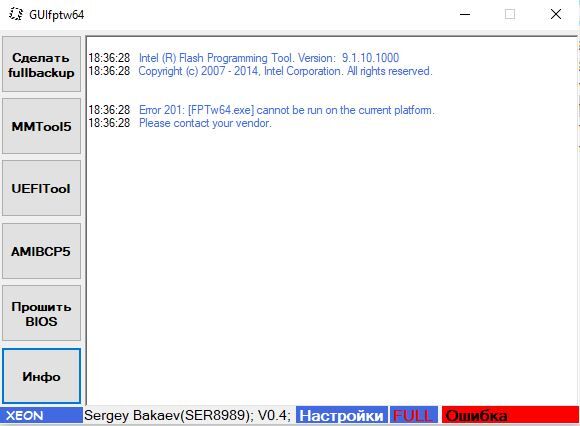

Ha nem akarunk parancssorral bajlódni (bár a a menü orosz nyelven van, de könnyen megjegyezhető), töltsük le a GUIfptw64 programot tömörítsük ki, majd indítsuk el. (GUIfptw64.exe)
Bal felső menüre kattintva lementi az eredeti BIOS-t. Megadhatjuk hova és milyen néven.
DOS boot diszket is javasolt készíteni, azzal is le lehet menteni és vész esetén visszatölteni az eredeti BIOS-t. Nekem az első turbo unlock BIOS mod nem lett jó, a Windows mindig lefagyott, de USB-ről DOS alól vissza tudtam tölteni az eredeti BIOS-t. Akkor is hasznos lehet, ha az undervoltinggal túlzásba esünk és a Windows már lefagy, ilyenkor még a DOS elindul, és az alap BIOS visszatölthető.

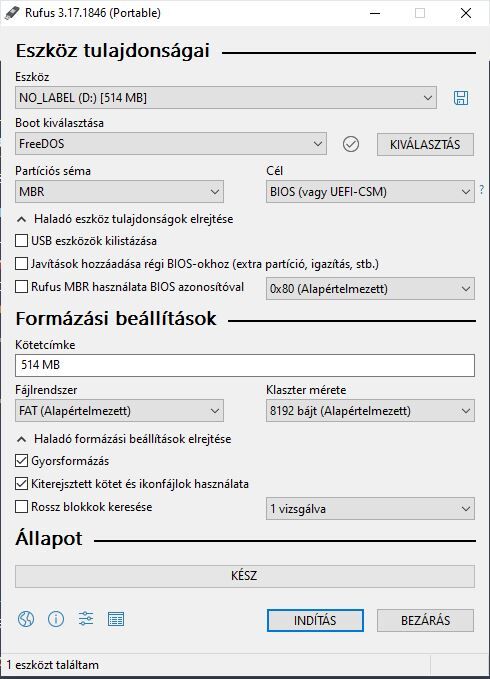

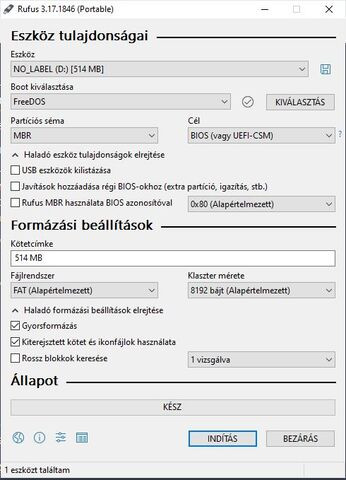

DOS Boot diszket legegyszerűbben Rufus-szal készíthetünk.
Töltsük le, indítsuk el. Készítsük el a DOS boot diszket a következő beállításokkal.
Miután kész a DOS USB boot diszk, másoljuk rá a a gyökér könyvtárba a Flash Programming Tool.zip kitömörítése után a DOS alkönyvtárból az fpt.exe-t és a fparts.txt-t. Valamint az AFUDOS.zip kitömörítése után az AFUDOS.exe-t
Dugjuk be a gép USB portjába a kész boot diszket indítsuk le, majd indításkor a DEL billentyűt megnyomva beléphetünk a BIOS-ba, itt ki tudjuk választani, hogy az USB drive-ról induljon el a gép.
Miután bejött a parancssor mentsük le a BIOS-t
fpt -d fullbackup.bin
Biztonság kedvéért készítsünk egy AMI BIOS mentést is
afudos backup.rom /o
A teljes Intel mentés fullbackup.bin 16 Mbyte-os, az AMI BIOS mentés backup.rom 8 Mbyte-os
A kész módosított BIOS-t a:
fpt -f modBIOS.bin
paranccsal lehet visszaírni ill. Ha valami nem sikerült visszaírhatjuk a mentésünket:
fpt -f fullbackup.bin
illetve, ha az AMI BIOS mentést módosítanánk (én nem próbáltam)
afudos newbios.rom /gan
ill. vész esetén :
afudos backup.rom /gan
BIOS módosítás elkészítése
Használhatjuk kedvenc orosz segédprogramunkat, mivel meghívja nekünk a szükséges programokat.
1. 06F2 mikrokód kitörlése
Válasszuk először a második gombot (MMTOOL5):

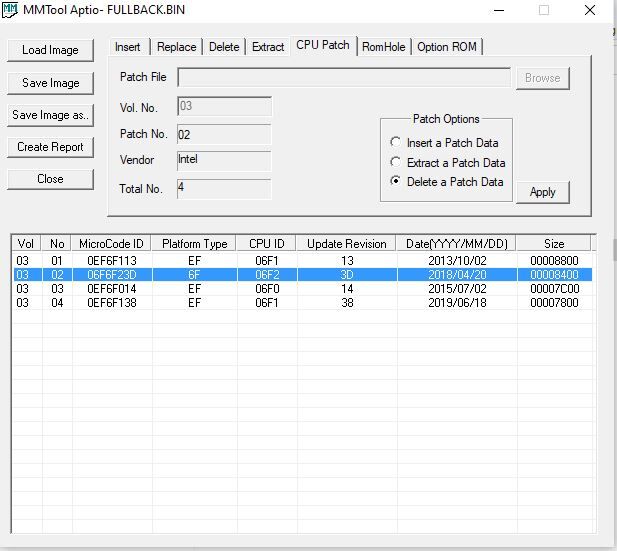

Elindul az MMtool, töltsük be a lementett FPT rom image-et (fullbackup.bin), de előtte másik könyvárba is mentsük el. Válasszuk a CPU Patch fület, itt keressük meg a 06F2 mikrokódot, és töröljük ki. Delete a patch data és Apply. Végül Save Image paranccsal mentsük el a munkánkat.
2. CPU C6 állapotának kikapcsolása

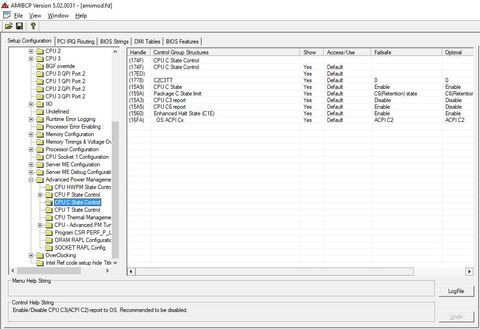

Következő lépésben a CPU C6 állapotát kell kikapcsolni, különben random fagyások lesznek: indítsuk el az AMIBCP5-öt (4. gomb), nyissuk meg az előbb módosított rom image-et. keressük meg a IntelRCSepup/Advanced Power Management Configuration/CPU C State Control menüt.
CPU C3 report és a CPU 6 report egyaránt legyen Disable, Package C state limit legyen C1, majd mentsük el.
3.FFS driver injektálása.
Töltsük le a x99-tu-ffs.zip-et tőlem, vagy innen, majd tömörítsük ki.

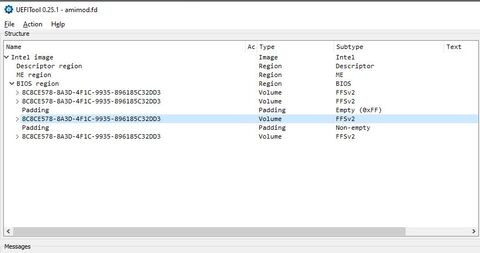

Nyissuk meg a módosítás alatt álló romot UEFITool-lal. (3. gomb)

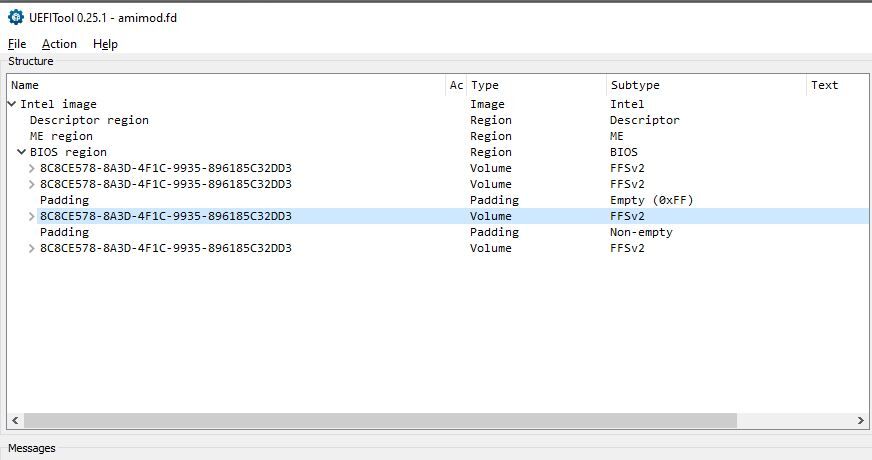

Intel Image/BIOS Region 3. sor ahol a Subtype (2. oszlop) FFSv2, nyissuk meg. Menjünk a legutolsó (Subtype) DXE driverhez
Klikklejünk rá jobb egérgombbal, majd válasszuk sz Insert after parancsot:

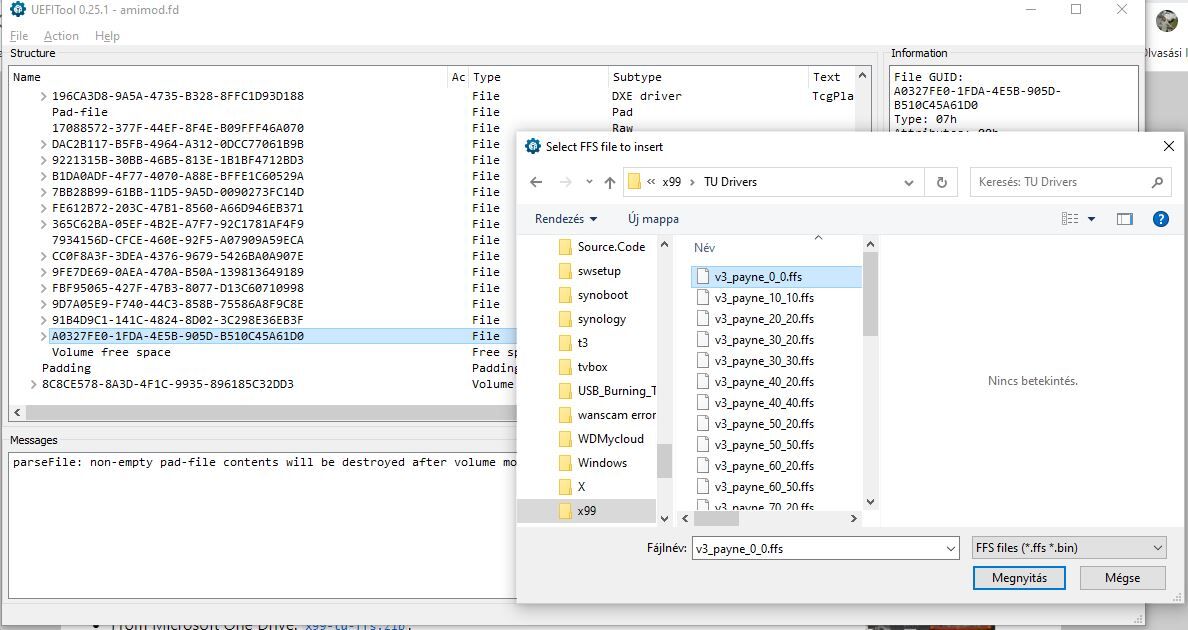

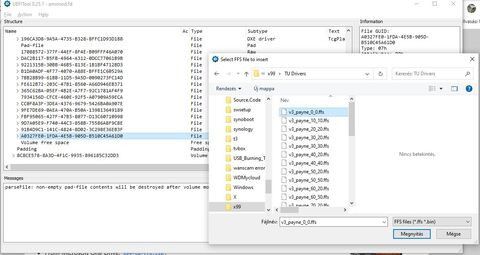

Felugró ablakban kiválaszthatjuk a megfelelő FFS drivert amit a x99-tu-ffs.zip fájlból bontottunk ki.
v3_payne_0_0.ffs alap, nincs undervolting. De pl. v3_payne_30_30.ffs, 30-30 mV undervolting van a CPU mag és memória kontroller esetén. Az undervolting segít fenntartani az órajelet all core turbo esetén, de jobban terheli a VRM-et. Ha túl nagy értéket adunk meg, a rendszer instabillá válik.
Throttlestop program segítségével tesztelhetjük az undervolt mértékét. Végül mentsük el, és készen is vagyunk.
Megpróbálhatjuk a módosított BIOS visszaírását DOS boot diszkről, vagy Windows felületről a GUIFTPW64 segítségével: 5 gomb, válasszuk ki a módosított BIOS fájlt, majd dőljünk hátra. Ha végzett indítsuk újra a gépet.
A sikert tesztelhetjük CPU-Z vel, elindítunk egy stressz tesztet majd pl.Open hardware monitorral figyeljük a magokat.
E5 2520 V3 , mind a 6 mag turbo frekvencián 3200 MHz megy
Ha a BIOS módosítás nem lett jó, Windows alatt fagy a rendszer, DOS boot diszkről jó eséllyel visszaírhatjuk a lementett eredeti BIOS-t. Ha már úgy sem megy külső eszköz még segíthet.
