486 HW, CPU, Tuning
Inkább egy kis múltba révedés a célom, mintsem egy mindenre kiterjedő teszt, mert a feltételek nem adottak korrekt összevetésre. Az alaplap, a dokumentációval ellentétben, nem támogatja rendesen az AMD 5x86-os processzort és gondjai akadtak a merevlemez kezeléssel is.
HW elemek
Alaplap: Lucky Star LS-486e rev:C
Memória: 24MB 72 pines SIMM modulokban (2x16MB, 2x8MB)
Merevlemez: WD 13200 (3.2GB)
Videókártya: PCI, S3 Trio 64V+
OS: NWDOS 7, WIN 3.1 HUN
Visszatérve az alaplapra: mint írtam, elméletileg kezeli az 5x86-os processzorokat. A valóságban, ha a gépkönyv alapján jumperelem be csak 3x8 MHz-en fut. A Cyrix és az Intel jumperelést mixelve sikerült sima DX4-ként elindítani. A jumperhadsereg nagyját megtekinthetitek a második képen. Sajnos gondot okoz az 50MHz kezelése is, ekkor az alaplapi cache csak write throught módban hajlandó működni, amire rámegy pár százalék teljesítmény. A legnagyobb fejtörést a merevlemez okozta. Végül sikerült életre lehelni, de még mindig csak minden második reboot után látja. Hogy miért, azt nem tudom. Pragmatikusan most megy, nem nyúlok hozzá.

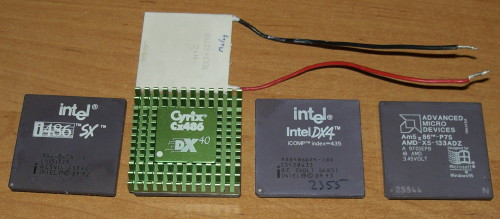

CPU-k
A 80486-os az intel 8086 család negyedik szériája volt. Az architectúra sok finomításon esett át a 386-hoz képest: beépített FPU, gyorsabb ALU, L1 cache (8kB-SX, DX, DX2 később 16kB write back DX4, 5x86) Az adat és a cím is 32bites, így 4GB-ot tud megcímezni. Sajnos a teszből hiányoznak a DX2 processzorok, pedig a DX2-66 nagyon elterjedt volt.
i486SX-25 - Az FPU hiányzik. Az elsőszériáknál letiltották, az újabb példányokat eleve FPU nélkül gyártották. Peltierrel sikerült 40MHz-en stabilan járatnom...
cx486DX-40 - Cyrix klón 40MHz-en. Szép zöld gyári hűtővel, a tuningot viszont elfelejthetjük
i486DX4-100 - Szerintem korának egyik legjobb CPU-ja volt, a 16kB wb cache sokat dobott a teljesítményén. Vicces a DX4 elnevezés, mert nem négyszerezi, hanem csak háromszorozza az FSB-t.
Am5x86-133 - Ez is kakukktojás, mert hiába 5x a szorzója 3 vagy 4. A cache itt is 16kB wb és 133MHz-en elvileg fel tudja venni a versenyt a 75MHz-es Pentiummal. Érdekesség képpen: itt mutatkozott be a Pentium Rate először, amit később sokszor elővettek. Az alaplapi gondok miatt 3x50MHz-en hajtottam, elég jó eredményekkel.
Tuning
Régimódi rendszer, régimódi tuning. Pár Watt fogyasztásnál nincs értelme a kompresszornak és a víznek. Ekkora teljesítményhez tökéletesen illik a peltier. Természetesen a peltierhez kell egy méretes hűtés, jól jött a gyári Phenom hűtő. Érdemes megnézni, hogy milyen kicsi a 486-os hűtője. Csodát persze nem tett, de az SX 25-ről 40MHz-re ugrott és nem fagyott, csak kissé deresedett. 50MHz-en még elindult a gép, de nem tudtam stabilizálni. Az i486DX4 120MHz-en a Windows-t kivételével teljesen stabil volt. A Windows már akkor is hárklis volt a hardverre...

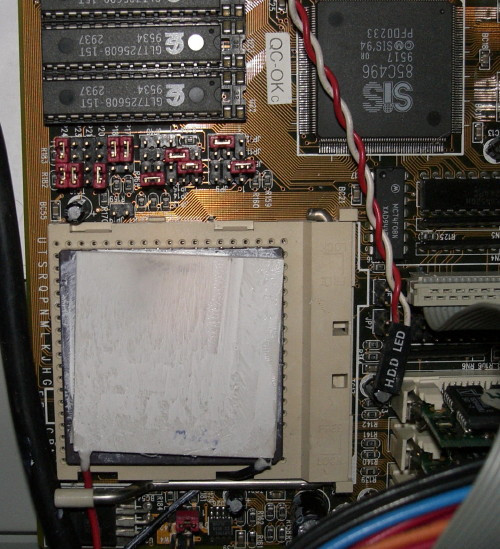

Peltier a CPU-n

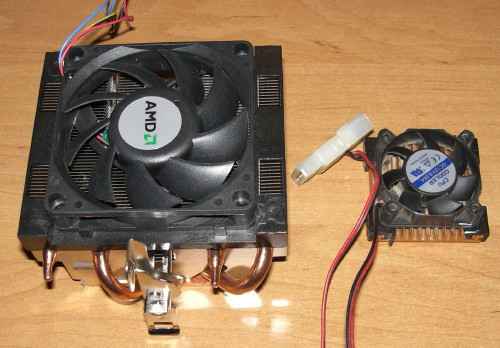

Phenom II vs. 486 hűtés
