Hangkártya ismertető sorozatom harmadik része az OAK Mozart Wavetable hangkártyáról szól.
Yamaha YMF278 (OPL4)
Az OAK Mozart Wavetable hangkártya a Yamaha YMF278 megoldás köré épül. A chip tartalmaz egy OPL3 FM szintézis blokkot, valamint egy hullámtábla szintézis alapú összetevőt. Az FM blokk alapvetően egy YMF262 OPL3 chip integrálva, amely ebből következően tökéletesen kompatibilis a korábbi OPL3 chipekkel.
Az YMF278 hullámtábla blokkjának képességei: 24 hang polifónia (egyszerre megszólaló hangok száma; az előző bejegyzésben szereplő QS1000 chip 32 hangot tud, de ez nem minden, hasonlítsátok össze a hangfelvételeket!), 44.1 kHz mintavételi frekvencia, 8-12-16 bites kvantálás, legfeljebb 2MB hangminta ROM.

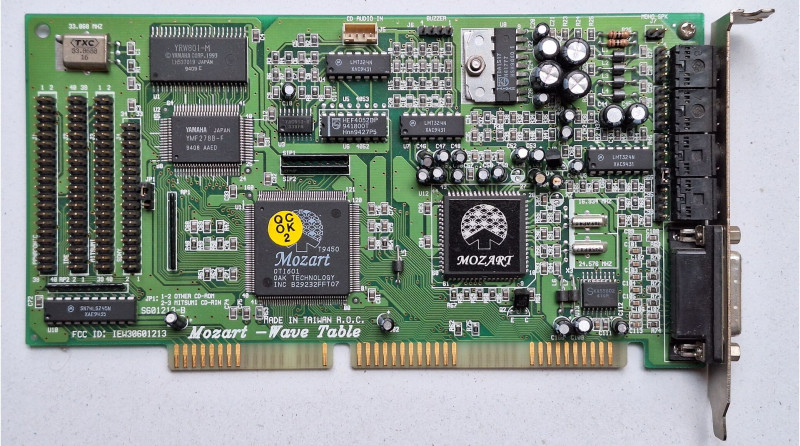

OAK Mozart Wavetable

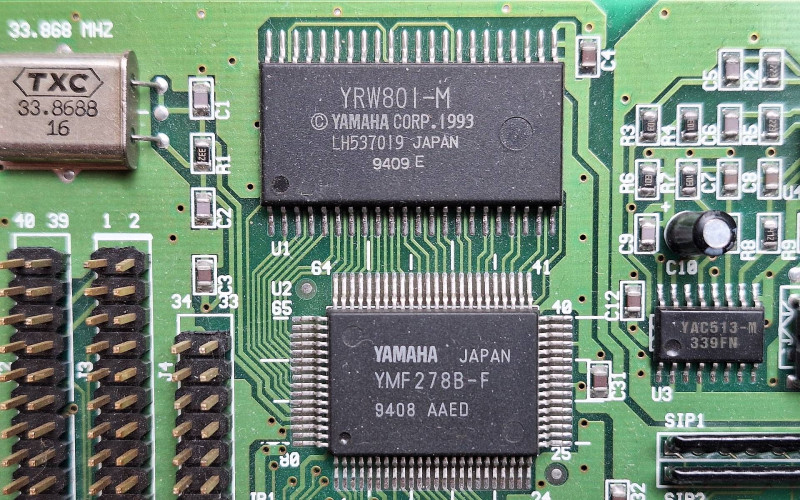

Az OAK kártyán az OPL4 chiphez a Yamaha YRW801-M feliratú, 1MB méretű hangminta ROM csatlakozik. A Wikipedia a 2MB-os YRW801 ROM-ról azt írja, hogy a General Midi kompatibilitást megkövetelő 128 zenei hangszer és 47 dob hangszerhez megközelítőleg 330 hangmintát tárol (hangszerenként több minta lehet, mivel különböző hangmagasságokban nem egyformán szólnak a hangszerek, például a zongora sem). A minták többnyire 22.05 kHz-es, 12 bites felbontással vannak rögzítve, amelyeket lejátszáskor 44.1 kHz-re javít fel (upsampling), míg néhány dob minta 44.1 kHz-en van rögzítve, ahol a hangminőség ezt megköveteli. Sajnos az 1MB-os ROM-ról nem találtam információt, csak annyit, hogy General Midi Level 1-gyel kompatibilis, tehát 128 zenei és 47 dob hangszerrel rendelkezik.
Az YMF728 mellett dolgozik egy OAK OTI601 és egy Analog Devices AD1846JP codec chip. Ez utóbbi a külvilággal biztosítja a kapcsolatot (hang ki- és bemenetek, ISA busz illesztés, stb).
Az OAK OTI601 chip kezeli az OPL4 chipet. Más OAK kártyán is ez a chip dolgozik, Yamaha OPL3 chippel kiegészülve AdLib és Soundblaster (mono) kompatibilitást biztosít.
Maga a kártya ISA csatlakozóra épült. 2 analóg kimenete van, amelyek az erősítetlen Line Out és az erősített Speaker Out. Bemenettel is kettővel rendelkezik, egy Line In és egy Microphone In. A zenéket az erősítetlen kimenetről vettem fel másik számítógéppel, majd normalizáltam a kapott hangfájlokat.
A kártya telepítése nem igazán trükkös. DOS alatt csak FM szintézises (OPL3) hangot tudtam a digitális mellett megszólaltatni, de Win9x alatt is csak így működik, ami gyakorlatilag egy közönséges SB kompatibilis kártyává minősíti.
Ahhoz, hogy legyen hullámtáblás midi, Windows 3.11 rendszert kellett használnom, csakúgy, mint az IBM mWave esetén. Ekkor megjön az a hangzás, amit elvár tőle a felhasználó. Az 1MB ROM ellenére szépen szólnak a hangszerek, dinamikus a hangzás. Nekem eddig ez tetszett a legjobban a három tesztelt kártya közül.
A kártyához a zenei videót itt találjátok: Youtube
Jó szórakozást a felvételek meghallgatásához, kommentben várom az észrevételeket, véleményeket!
Kapcsolódó bejegyzéseim:
IBM mWave
AdMOS AdWave 32
Források:
Wikipedia - Yamaha YMF278
DOSdays - OAK Technology
Driverek:
retronn.de FTP (Windows 10 alatt Fájlkezelő címsorába bemásolva megnyitható)
