CPU/GPU újrapasztázása, alaplap visszahelyezése
Elérkeztünk tehát a műveletünk legfontosabb részéhez, a chipek újrapasztázásához. Fontos, hogy szakszerűen végezzük el a kenést, mert a túl sok, illetve a túl kevés hűtőközeg alkalmazása sem optimális a hőátadás hatékonysága szempontjából.
Az újrakenéshez az Arctic Cooling MX-2 fantázianevű pasztáját használtam, amely elég sok tesztben igen jól szerepelt, kiválóak a hőátadási mutatói, ellenben az elektromos áramot nem vezeti és korrekt ár/érték arányú is. Bőven elegendő a 4 grammos kiszerelés, ennek kb. a felét-kétharmadát használtam el a két chipre, amelyek egyébként sem kis felületűek.
A kenést úgy végezzük, hogy egy kis csík pasztát nyomjunk ki a fecskendőből a chip egyik oldalára! Ezt követően egy középkemény eszközzel (pl. lejárt bankkártya, telefonkártya, lágy pengető) oszlassuk el az anyagot a chip teljes felületén! Simítsuk végig számos alkalommal a hűtőközeget, mintha falat glettelnénk! Alkalmazzunk kellő nyomást!
Hirdetés
A cél, hogy az anyag leheletvékonyan terüljön szét a fémfelületen, de azt mindenhol lefedje. Nem szabad vastagra hagyni a pasztát, mert az rontja a hőátadást, ellenben figyelni kell, hogy mindenhova jusson, hogy a két fémfelület közötti egyenetlenségeket ki tudja tölteni.
Ha kevésnek bizonyul a kinyomott anyag, akkor pótoljuk, ha sok, akkor a kenést végző eszközzel átvihetjük a másik chipre.
Miután úgy ítéljük meg, hogy kellően vékonyra, de egyenletesre simítottuk a felületet, alkoholos fültisztító pálcikával töröljük le a chipek élére kenődött hűtőközeget, illetve a chipek körüli nyáklapról is töröljük le az esetleg odakerült anyagot, mert bár az említett paszta ugyan nem elektromos vezető, de egyes paszták az ezüst- és egyéb fémtartalmuk miatt azok lehetnek, meg egyébként se csúfoskodjanak a nyáklapon anyagmaradványok!

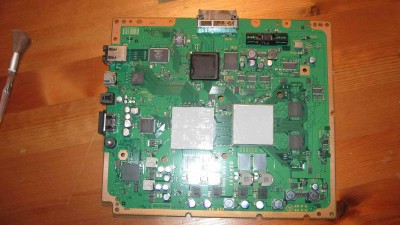

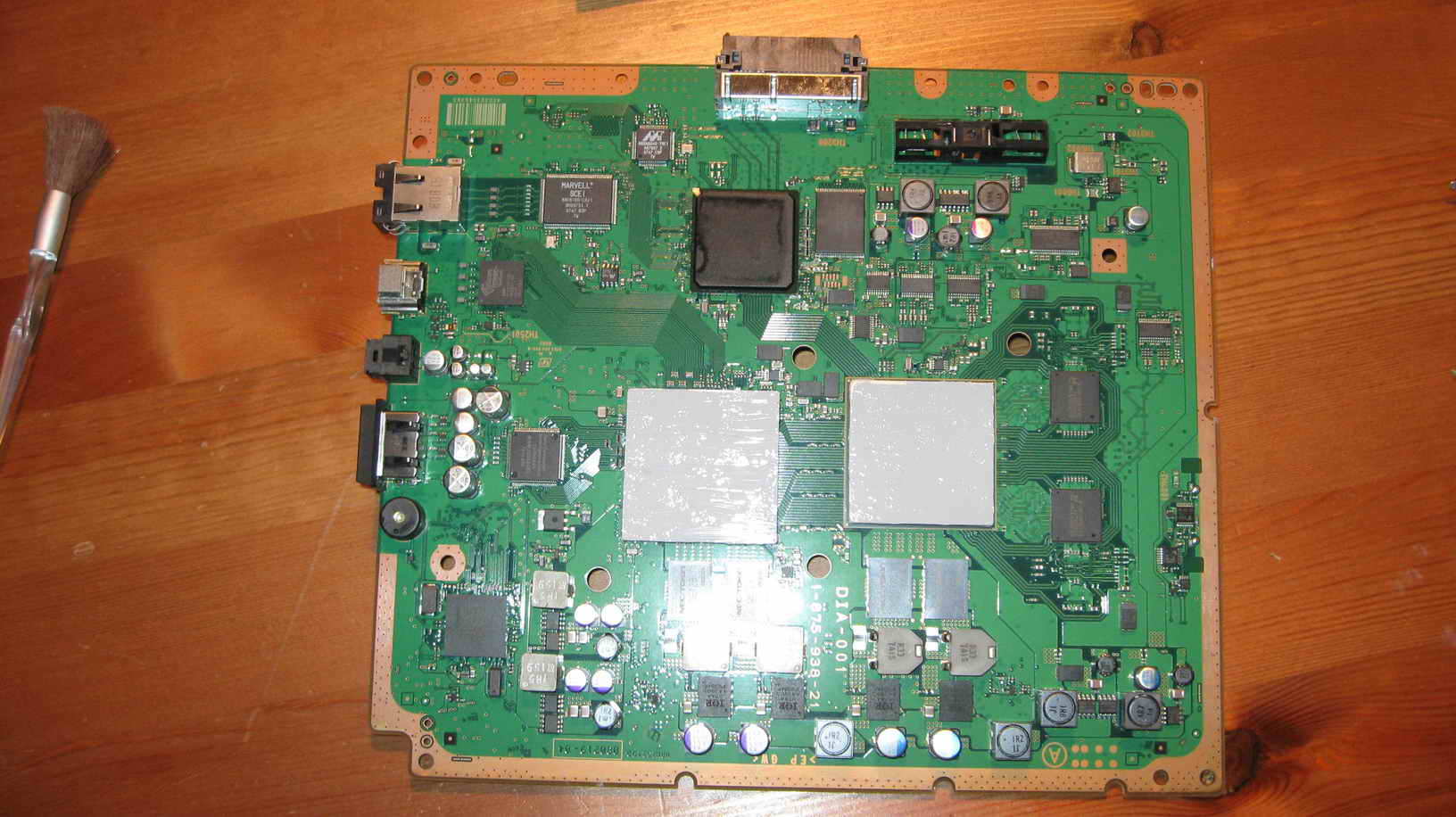

A kenés után valami ilyesmit kéne kapnunk:

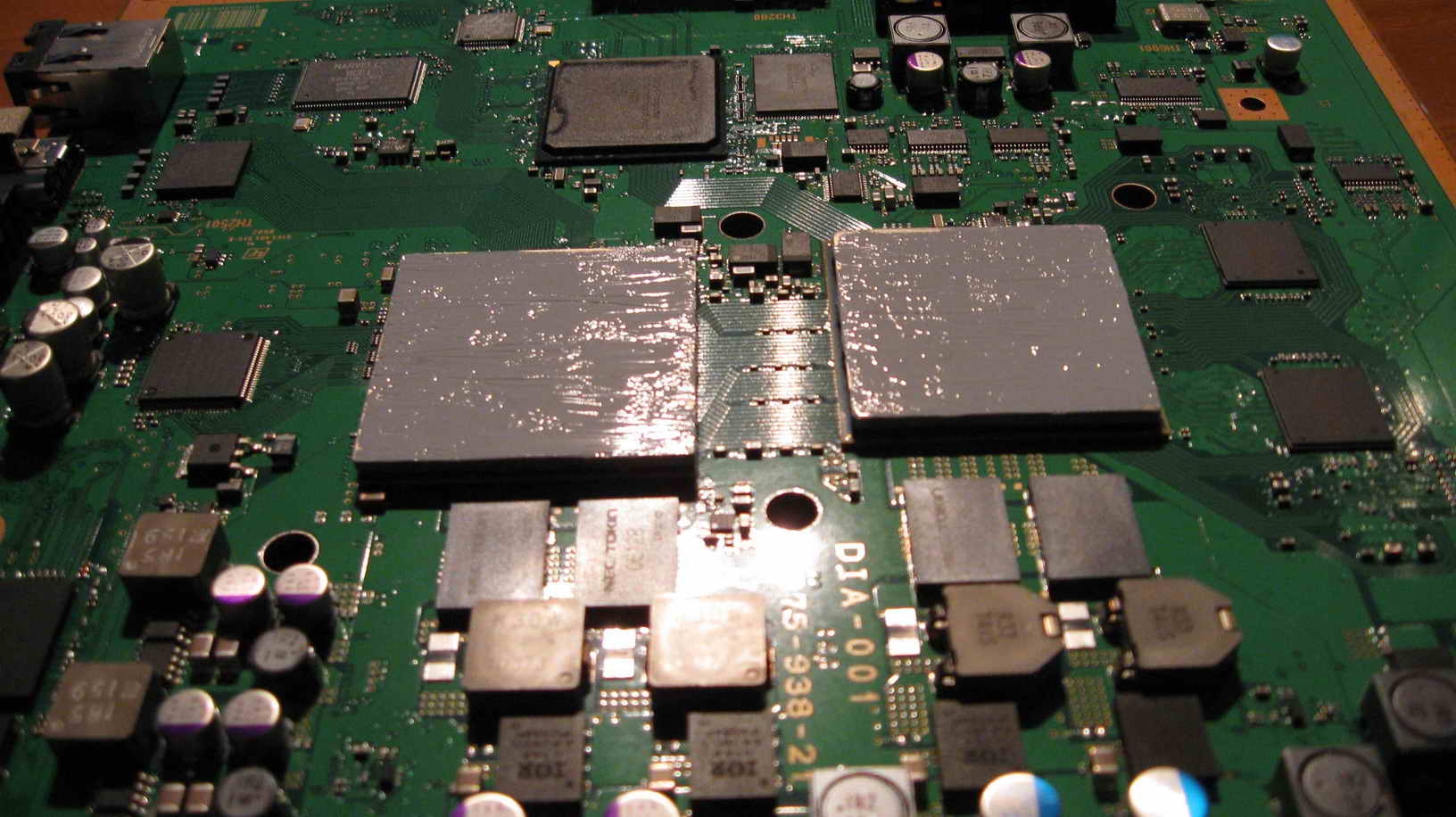

Ugyanez más szögből:
Ha ezzel megvagyunk, hozzáláthatunk az alaplap visszahelyezésének. Ügyeljünk arra, hogy a megfelelő helyzetben rakjuk vissza az alaplapot! Az alaplap frissen megkent CPU/GPU oldala lefelé nézzen, a kép- és hangcsatlakozók a gép teteje felé nézzenek, a SATA-csatolófelület pedig bal oldalra essen! Óvatosan illesszük be az alaplap felső részét a fém perem alá, figyelve, hogy a csatlakozók megtalálják a helyüket a rácsos hátlapban, majd szét fokozatosan engedjük le az alaplap alsó felét a helyére, miközben a CPU/GPU is felfekszik a bordákra!
Figyeljünk oda, hogy a körben levő műanyag tüskék átjöjjenek az alaplap szélső furatain, illetve ellenőrizzük, hogy a CPU/GPU körülötti furatokba belenézve síkban van-e a bordák furata!

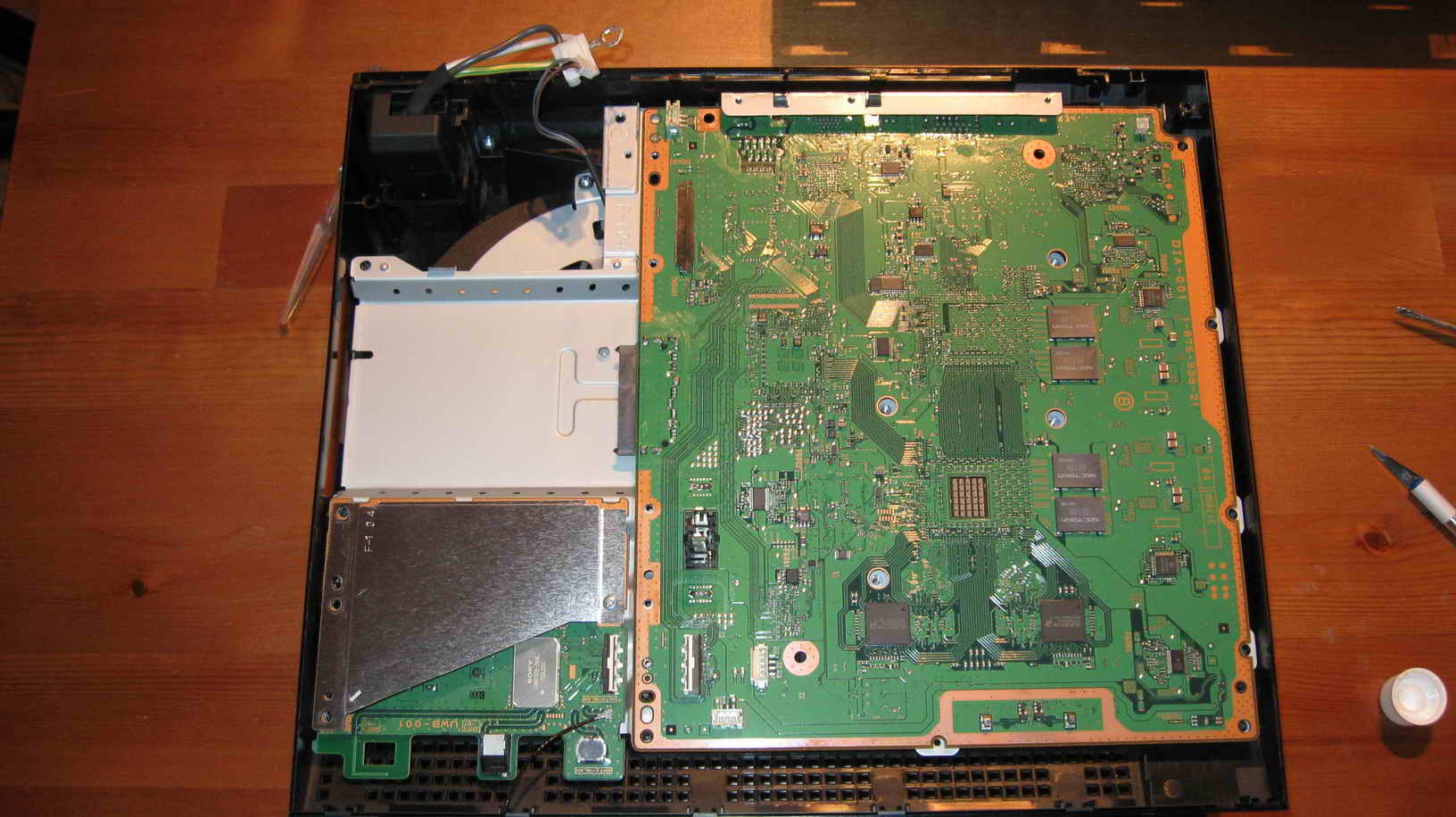

Ekkor ezt kell látnunk:
Helyezzük vissza a vizes Viledával pormentesre törölt és közben megszáradt felső fémlemezt is az alaplapra! Ugyanúgy nyomjuk át rajta a műanyag tüskéket, ahogy az alaplapon is! Csavarozzuk vissza a két leszorítópántot a CPU és a GPU fölé, biztosítva ezzel, hogy a bordák odafeszüljenek a két chiphez! Ügyeljünk arra, hogy ahogy a lelazításnál, úgy a feszítésnél is párhuzamosan, párban húzzuk meg a csavarokat, nehogy lesarkazzuk a chipeket!
Ha ezzel megvagyunk, akkor csavarozzuk vissza a fémlemezt körben rögzítő kis csavarokat is! Helyezzük vissza az alaplapi elemet a helyére és csatlakoztassuk a kábelét az alaplap jobb felső sarkához!
Ne feledkezzünk meg a ventilátor tápellátását biztosító kábel csatlakoztatásáról sem az alaplap bal felső sarkánál!
Már most csavarozzuk vissza a leoldott földelést oda, ahonnan leválasztottuk (az alaplaptól balra, fönt, a fémkereten található a helye - vigyázat! nem az alaplapon)!
Ezt követően helyezzük vissza az íves szalagkábelt az USB/WiFi panel és az alaplap közé, mindkét helyen dugjuk vissza ütközésig a nyitott aljzatba, majd a kallantyúk lenyomásával zárjuk le a csatlakozókat!
Csavarozzuk vissza az alaplapot borító fémlemez felső peremére a WiFi-vevőegységet is! A hozzá futó fekete kábelt az eredeti nyomvonalára helyezzük vissza. Ha valaki erre nem emlékszik, akkor készítsen közben fotókat és nézze azt vissza, vagy a szétszedés előtt alkoholos filccel jelölje be a nyomvonalat!
Ezt követően szereljük fel a HDD-t védő rácsot és toljuk helyére a HDD-fiókot benne a winchesterrel! Csavarjuk vissza a kék csavart és tegyük a helyére a HDD-takarólemezt!

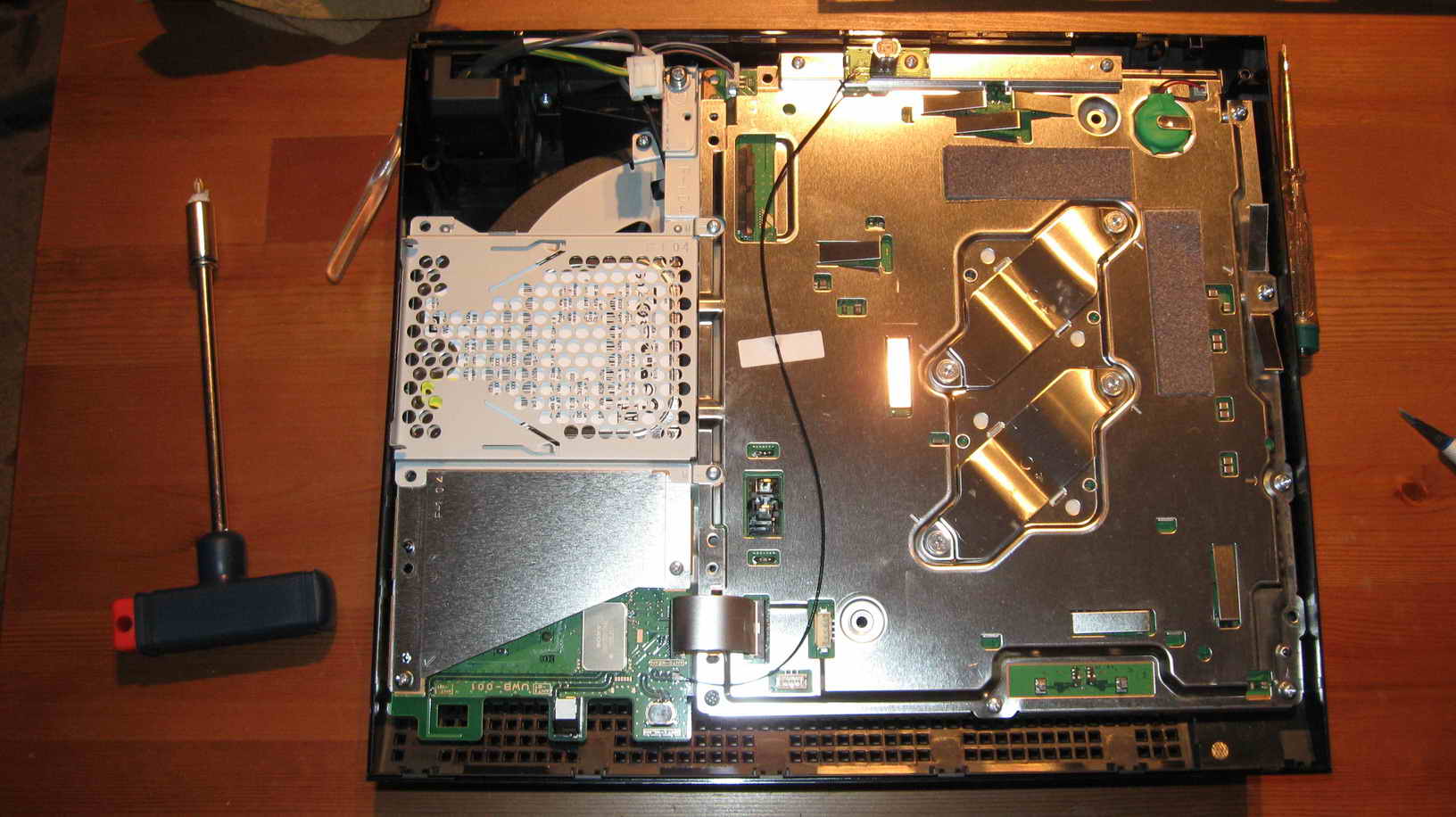

Ha mindezzel megvagyunk ezt kell látnunk:
Következhet a periféria és a tápegység helyrerakása, a szerelés befejezése.
A cikk még nem ért véget, kérlek, lapozz!
