Plusz elektronika
Az előlapi gomboknak készült panel mellett készítettem még másik négyet.
Az első panel az előlapi gombos/LED-es panelt választja le az alaplaptól, erre azért volt szükség, mert a PWR gombhoz használt nagyfényerejű két darab kék LED-nek nagyobb feszültségre van szüksége, mint amit az alaplap alap esetben a PWR LED kimeneten adni tud. Ha már kell ez a plusz áramkör, jött az ötlet, hogy legyen egy extra funkciója is. A környezeti fényfiszonyok függvényében változtatja az előlapi LED-ek áramát, így a fényerőségét is. A fényérzékelő elem egy fotoellenállás, mely a kávában lesz majd valahol elhelyezve, konkrét helye még nincs, tapasztalati úton fog eldőlni, még a felületjavítás és a festés előtt.

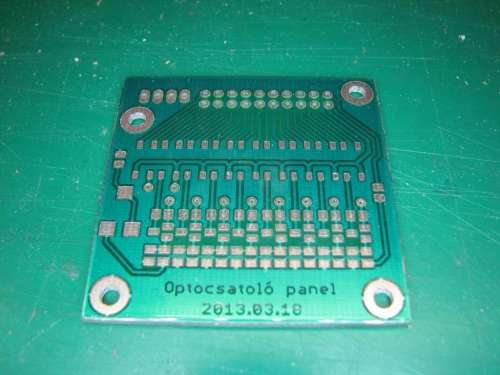

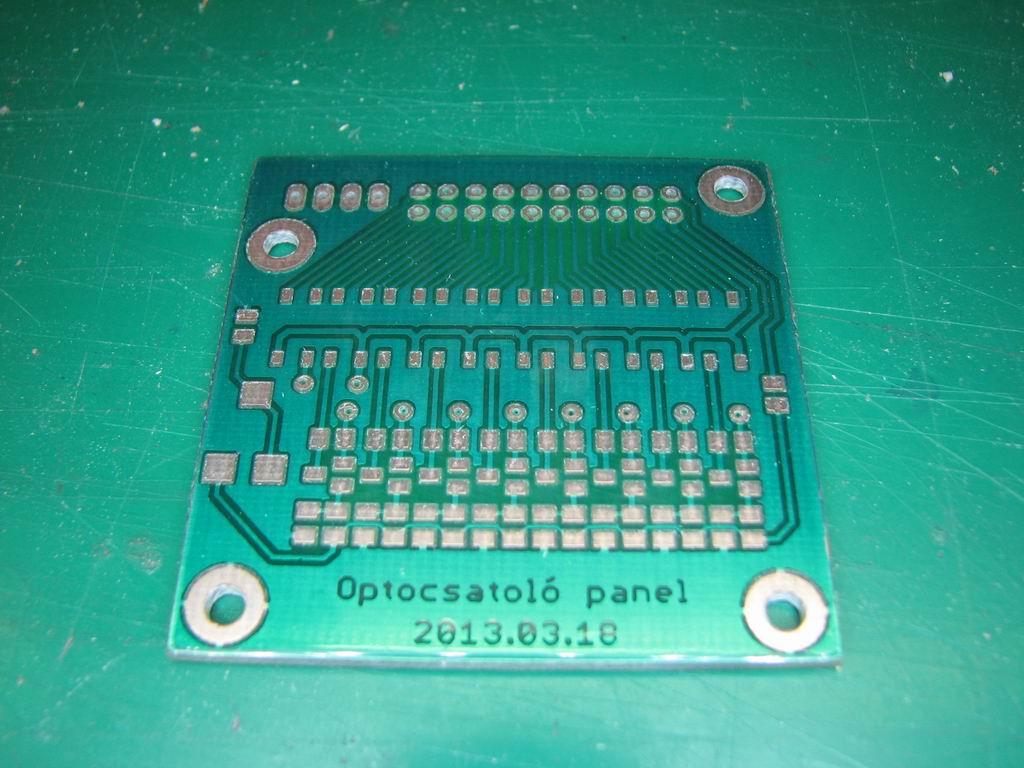

Itt még alkatrészek nélkül a csupasz panel:

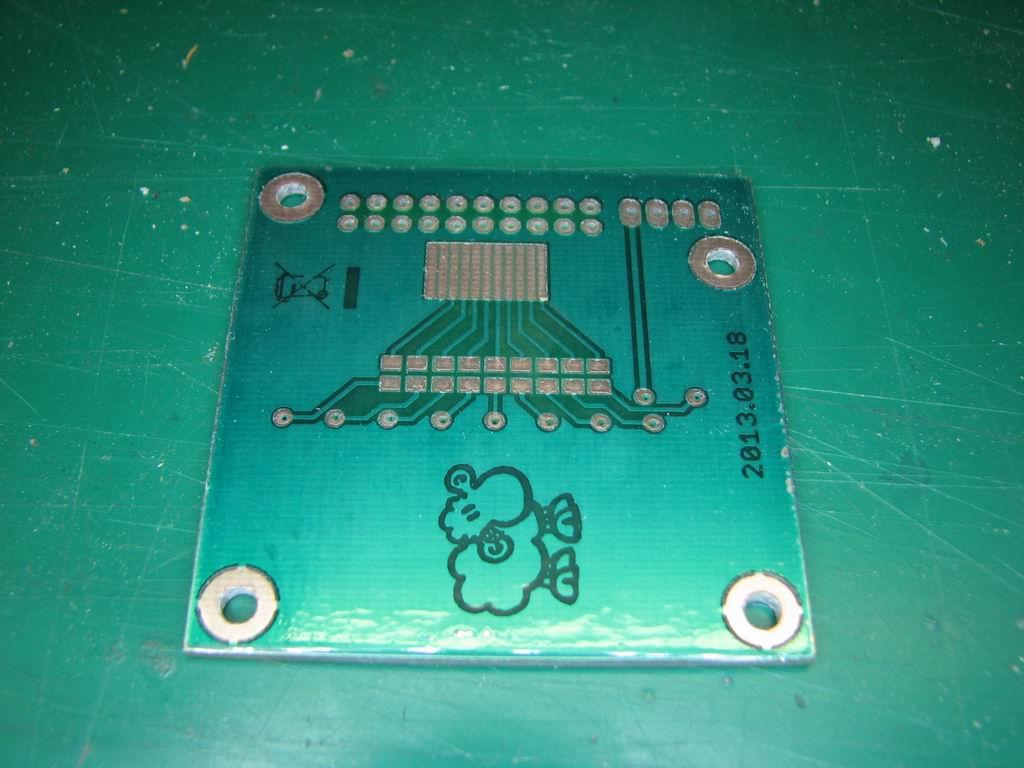

Az alkatrészek beforrasztása után:
A tápcsatlakozót egy floppy meghajtóból az előlapi gombos/LED-es panellal összekötő szalagkábel csatlakozóját egy bontásra ítélt nyomtatóból termeltem ki.

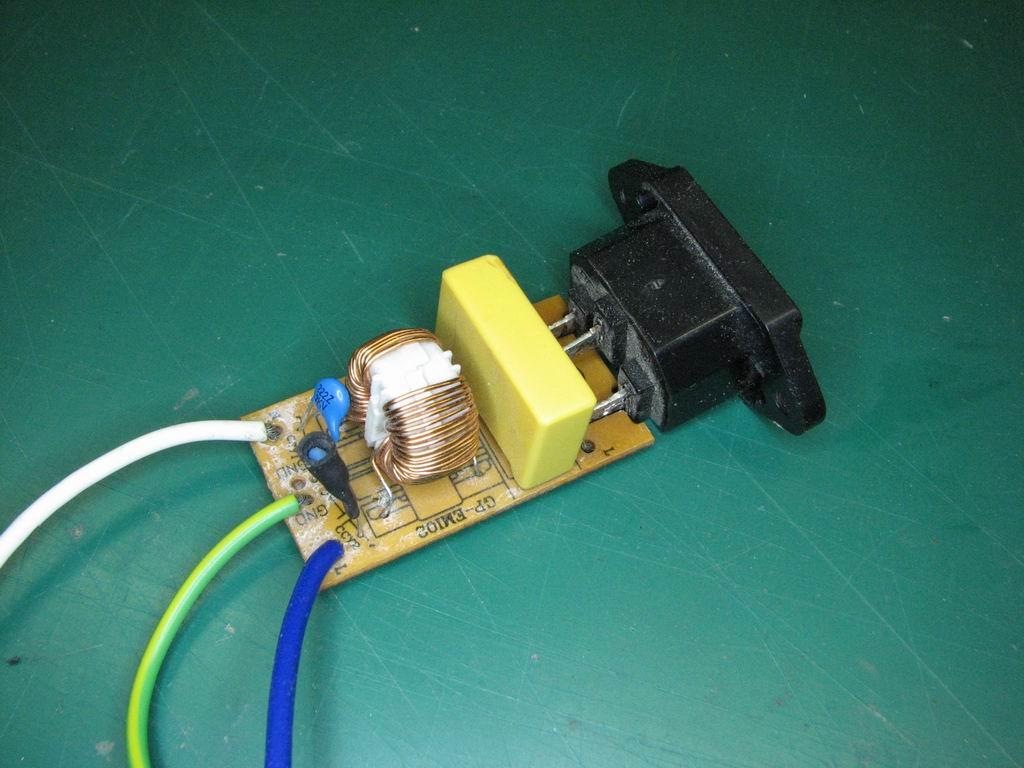

Egy döglött szünetmentesből bontottam egy tápcsatlakozót a hozzá tartozó zavarszűrő panellal együtt. Ezt terveztem felhasználni a gépben. A belső elrendezést próbálgatva rá kellett jöjjek, az eredeti formájában nem fog elférni.

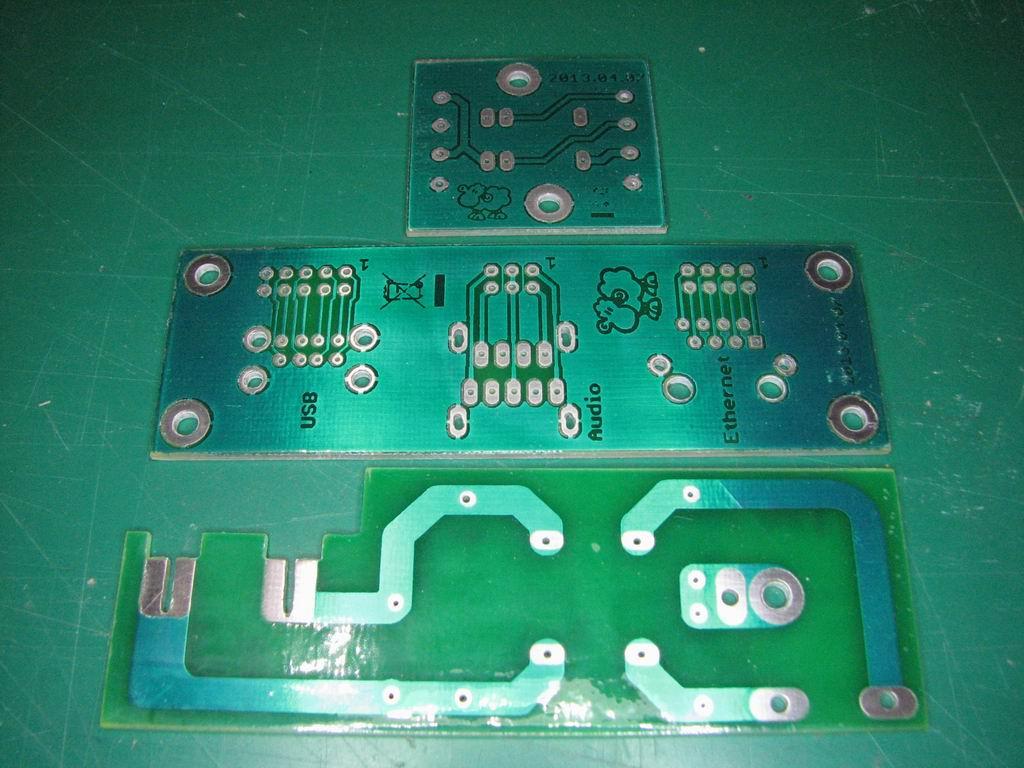

Így az alkatrészeknek új NYÁK-ot készítettem. A tápos panel mellett készült még egy az Ethernet, az USB és az audio csatlakozóknak is, melyeket egy donornak használt alaplapról forrasztottam le. A kis panelen egy relé segítségével fogom a gép bekapcsolása után a monitorok tápfeszültségét kapcsolni.

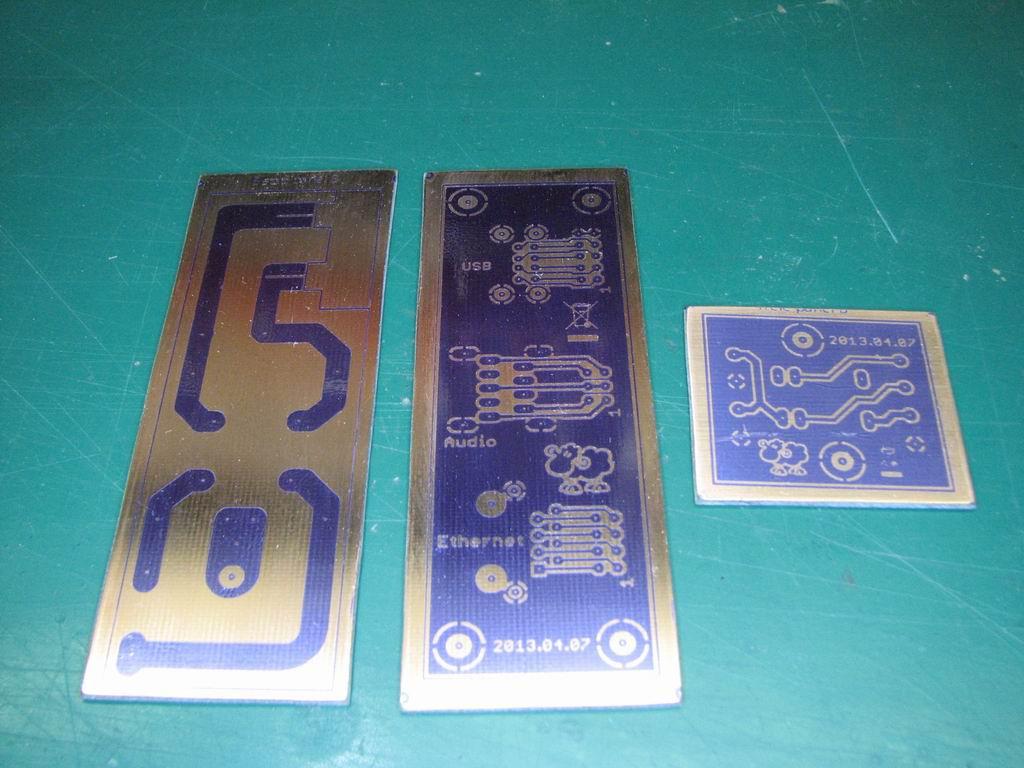

A NYÁK-ok maratásra készen

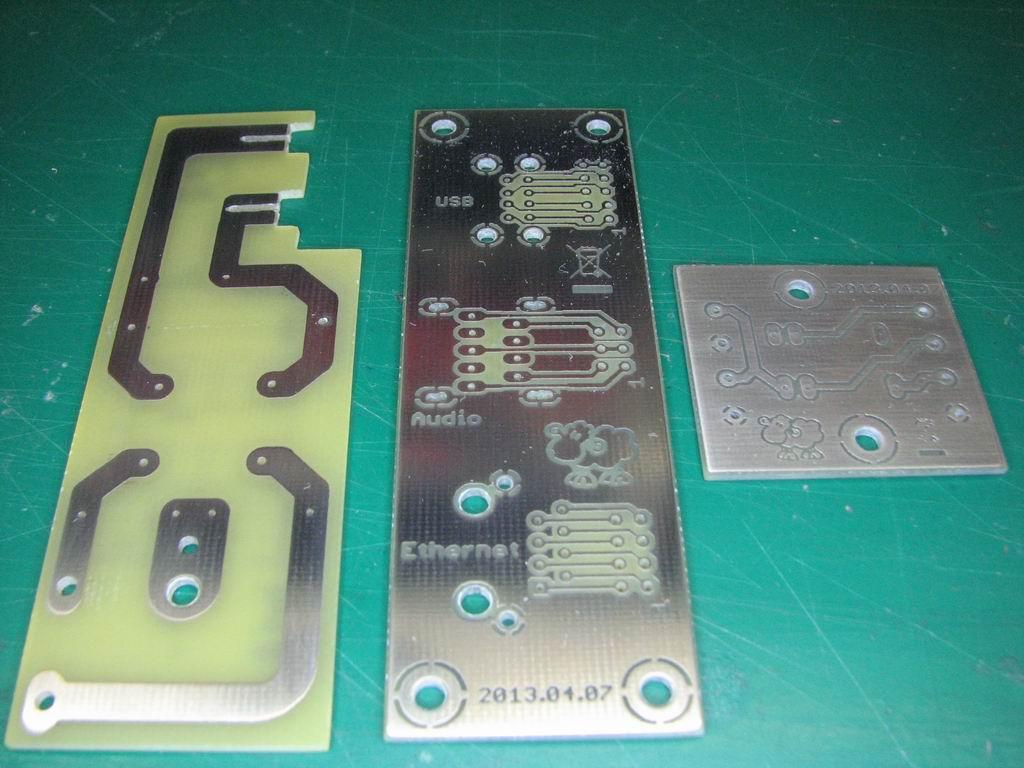

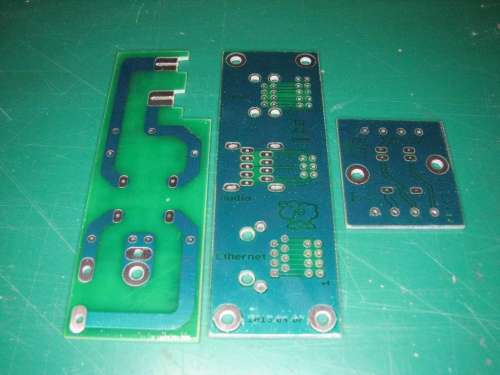

Kimaratva, kifúrva, méretre vágva és kémiai ónozóban kezelve.

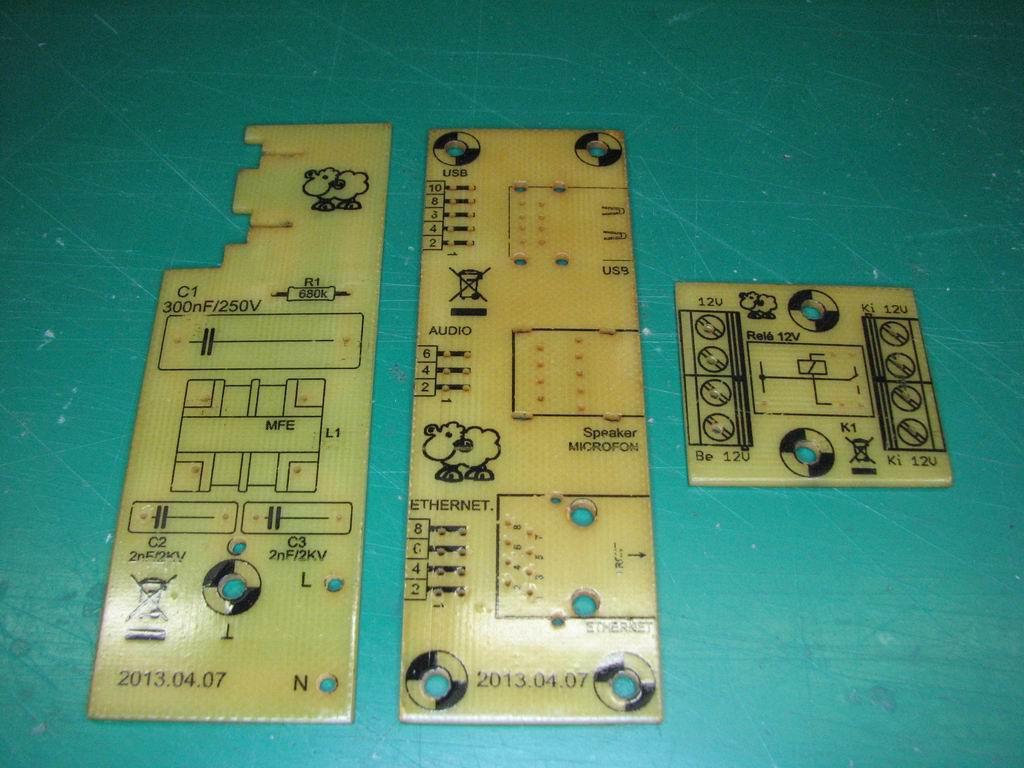

A beültetési rajz is felkerült
A lötstop réteg felhelyezve

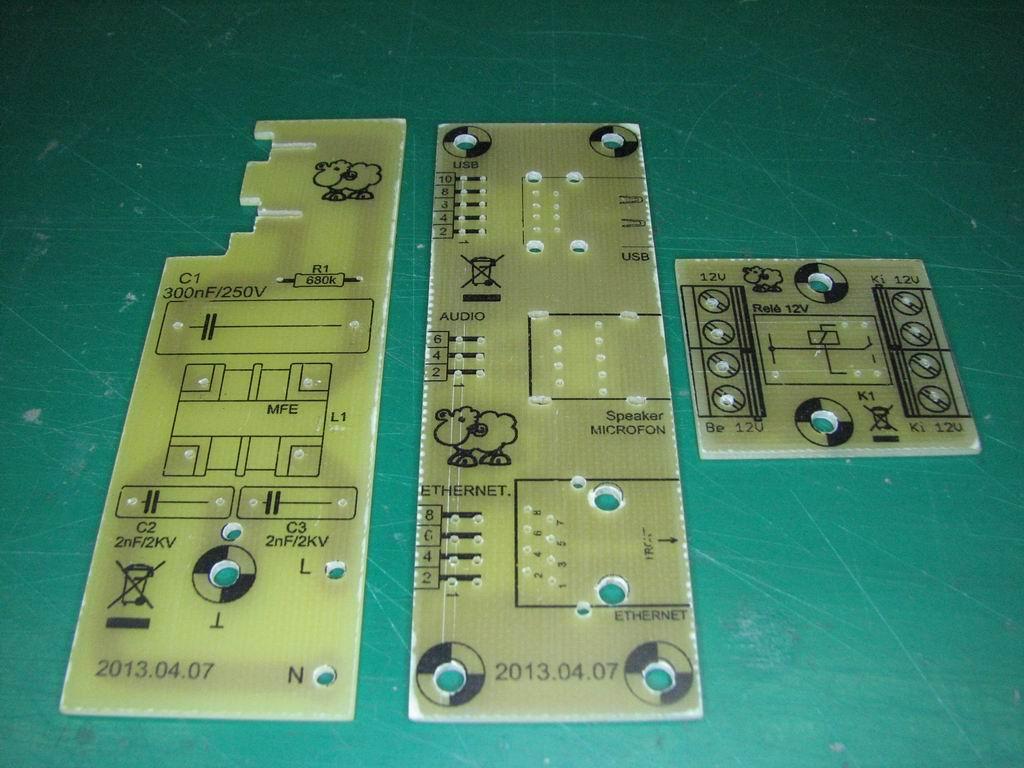

A beültetési rajz kapott egy réteg fényes akril lakkot, ami megvédi a rajzolatot a sérüléstől.
Az alkatrészek beültetve.
