Összeszerelés
Jöhet az összeszerelés.
A kétkomponensű ragasztó helyett nagy teherbírású kétoldali ragasztott használtam
Szinte mindenhol. (LCD , keyboard és az előlap rögzítésénél.)
Ami minden szempontból jobb választásnak tűnt.
- nem folyt össze vissza
- nincs száradási idő
- végszükség esetén bontható
- nagyon nagy terhelhetőség 10 cm/kg
A kis LCD kapcsolóját és a visszajelző LED-et ragasztó pisztollyal rögzítettem a helyére.
Az USB front panel is hasonló módon lett fixálva.
Helyére került az előlap az LCD és a billentyűzet is.

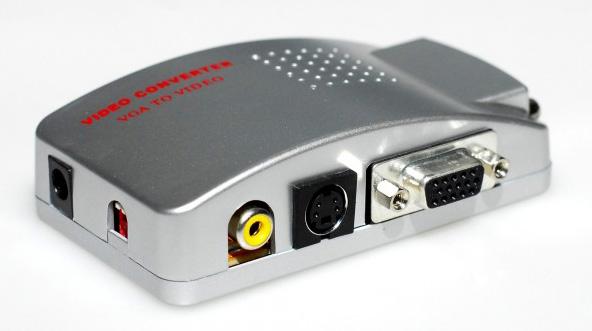

A tolató monitor képéhez alábbi VGA-TV átalakítót használtam.
A Video composite kimenetnél a helyhiány miatt egy 90 fok-os RCA toldóval oldottam meg a kábel elvezetését.
Az alaplapi VGA ajzatott összekötöttem az átalakítóval majd a kis LCD-vel.

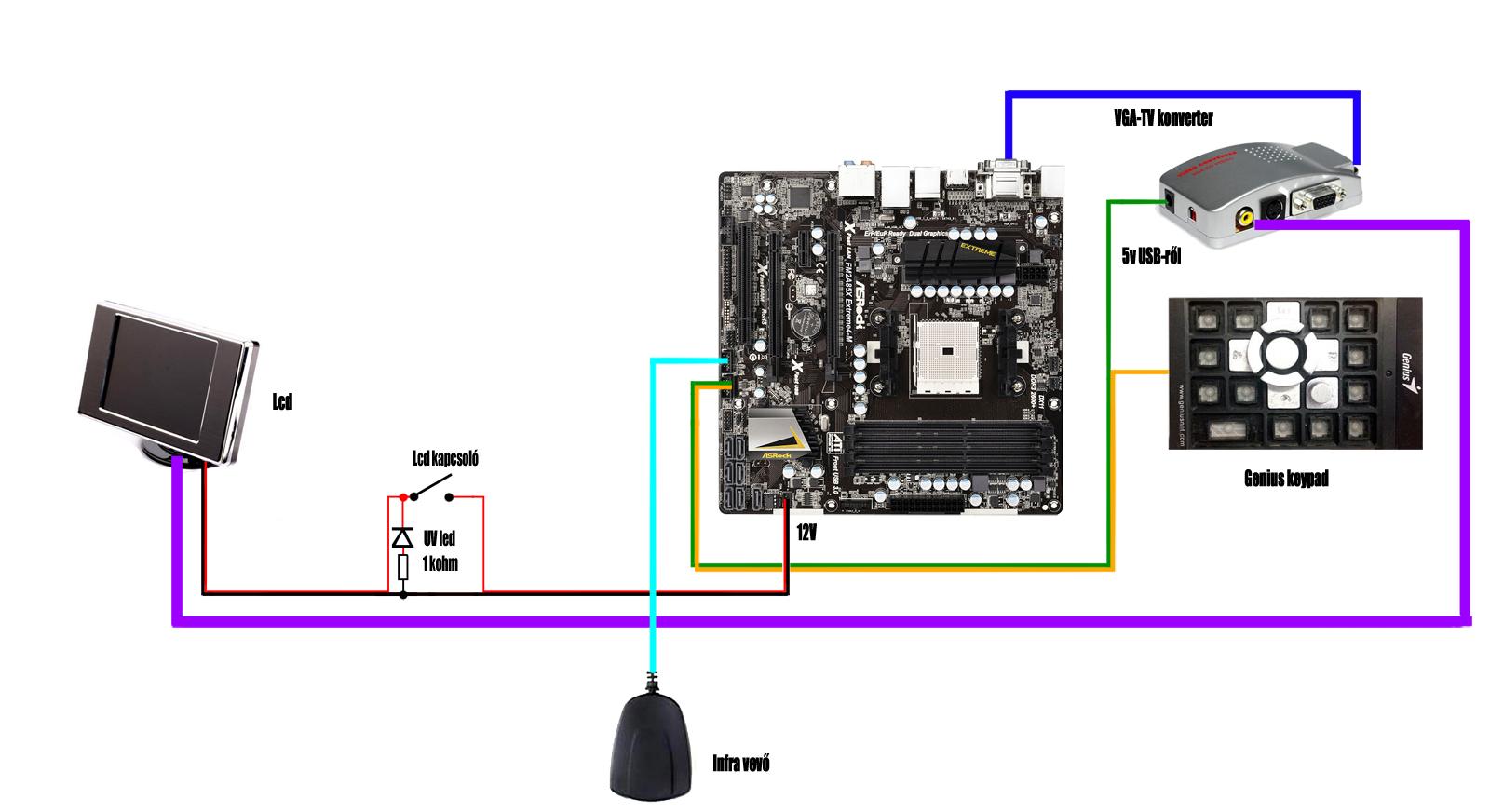

A kapcsolásról egy rajz ,hogy érthető legyen.
Mind két eszközön lehet a kép tulajdonságait beállítani,de rájöttem ,hogy teljes kikapcsolás után a konverter elfelejti a beállításokat míg az LCD nem.Így az utóbbi beállításán tökéletesítettem.

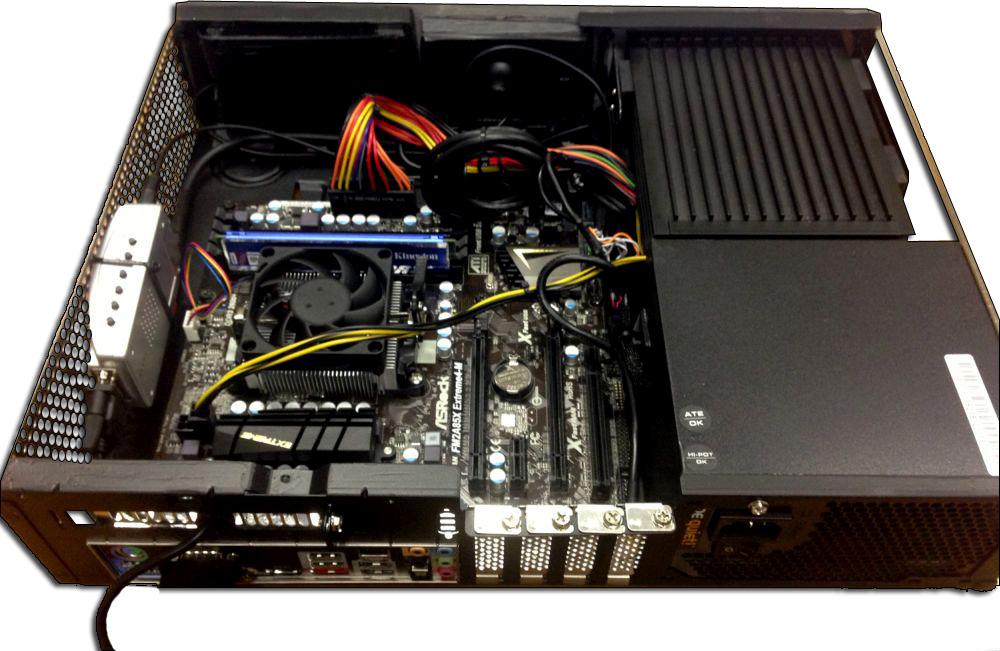

Kész a ház, jöhet a beköltözés.
Minden szépen a helyére került közel 2 óra alatt.
