Üdv, újra!
Egy modder mindig új kihívásokat keres, így vagyok vele én is. Elkezdtem nemrég egy új gépet építeni, az alapoktól, tehát egy újabb casecon. Már elnevezése is van, mint a címből olvashatjátok, de én csak "a szem"-nek hívom.
Támogatóm is van már, egy nagyszerű gyártó, akinek az alaplapjaival épített modjaim elég sikeresek voltak:
Szerk. Időközben egy újabb híres gyártótól, a Cooler Mastertől is megérkezett a támogatás. A minőségi tápegységet, a Cooler Master magyarországi képviselete jóvoltából vehettem át, amit nagyon köszönök Nekik!
Még a tavalyi év őszén kezdődtek a munkálatok, már most több száz munkaóra van benne, de még a felénél sem tartok. Annyi mindent terveztem megvalósítani ezen a gépen, hogy még én sem tudom mikor lesz kész. Aki követi majd a bejegyzéseimet, megláthatja, hogy milyen egyedi dolgok megvalósításán töröm a fejem.

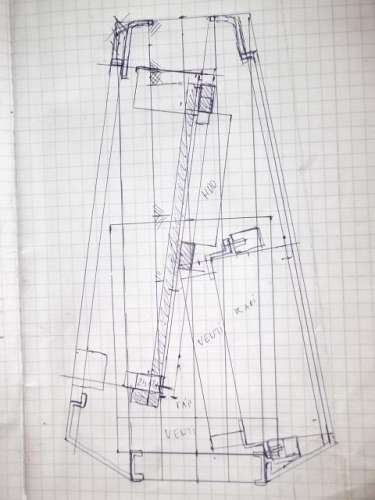

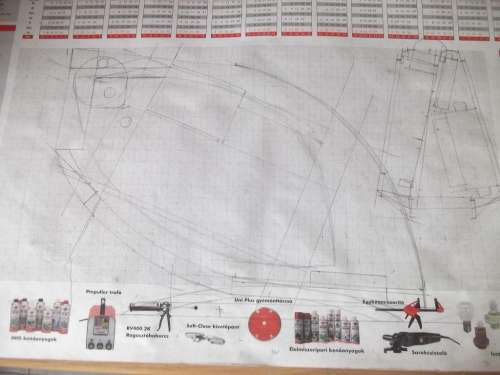

A tervezés ismét csak fejben történt, illetve folyton csak improvizálok az építés során. A szerkesztett tervrajz azért készült, hogy a szabványos méretű hardvereket hogyan tudom majd elhelyezni, hogy azért még elférjenek, szerelhetőek legyenek.
Azért ezek a tervek menetközben azért változtak, de a lényeg maradt, egy íves, szemforma, amit már régóta szeretnék megépíteni.
Anyagválasztásom ismét alumínium. 2mm-es lemezekből készült, hegesztéssel a ház, amit belül aluprofilokkal merevítettem meg. Úgyis mondhatnám: full alu. Lássunk akkor neki a folyamatoknak!
Hirdetés

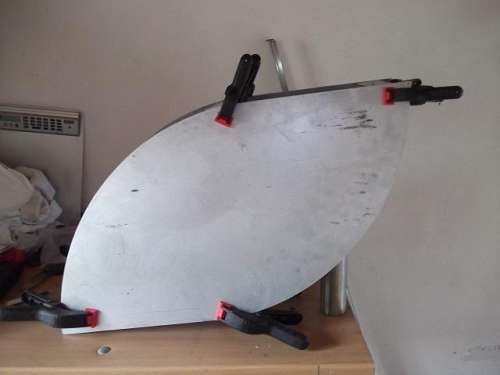

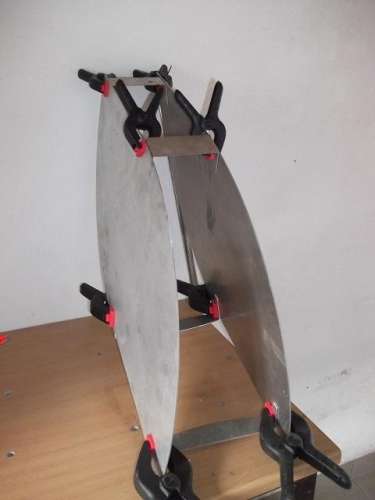

A tervek alapján kiszabtam a két oldalt.

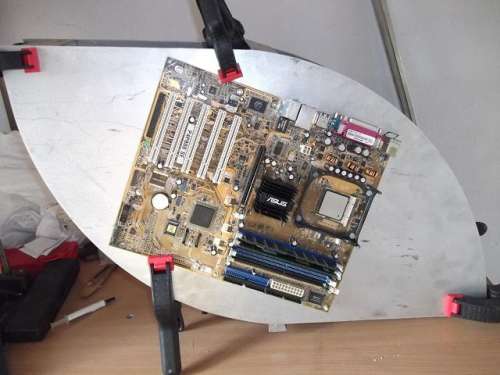

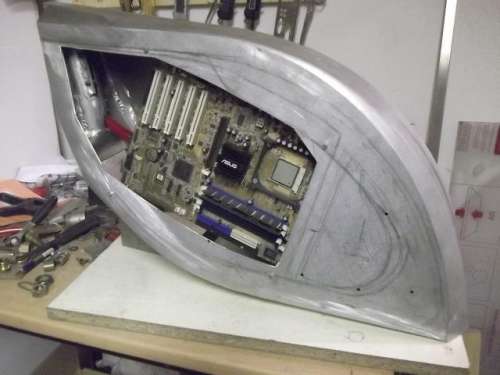

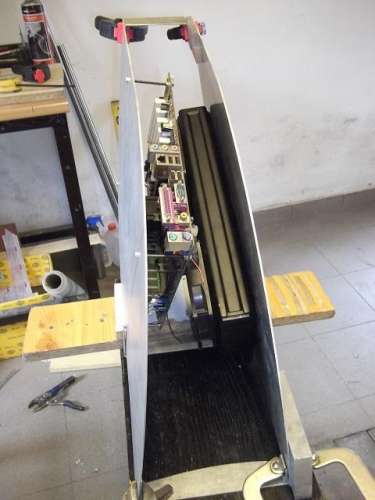

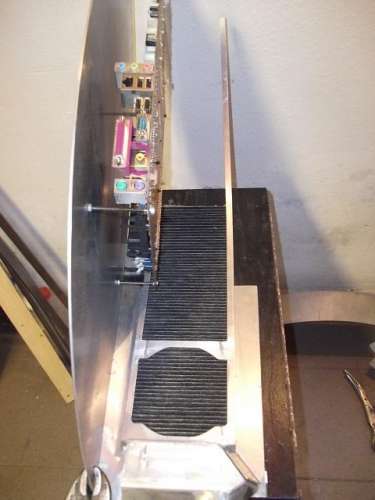

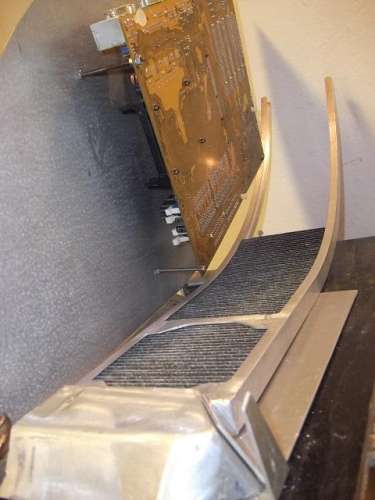

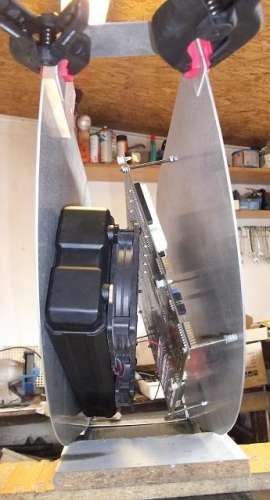

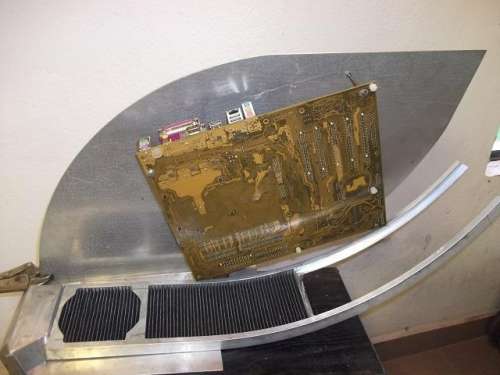

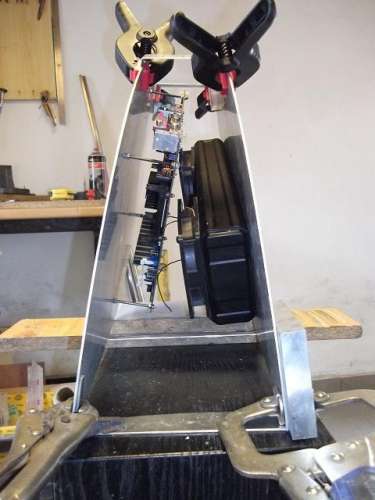

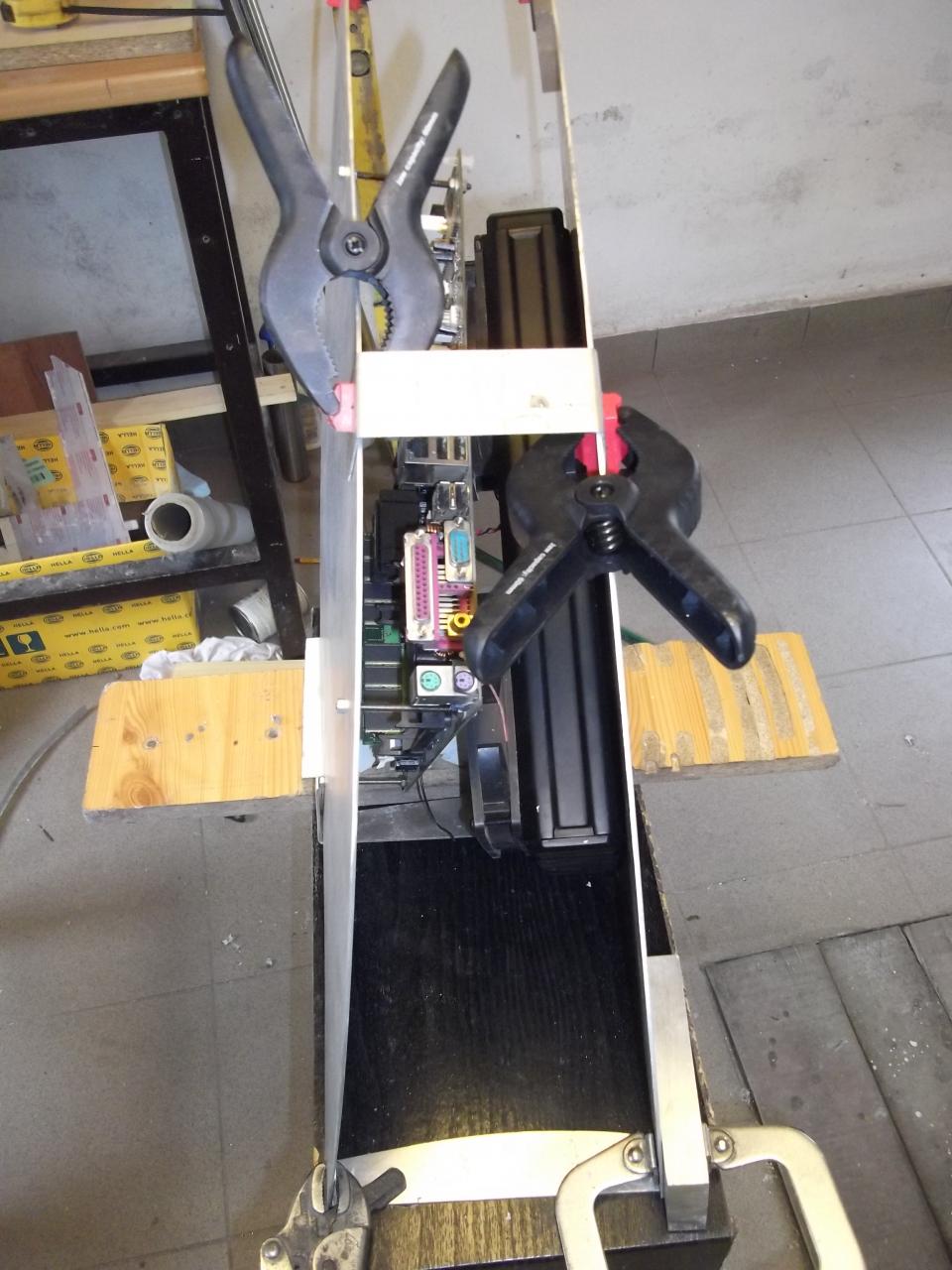

Majd berögzítettem a fő alkatrészeket, hogy meggyőződjek róla, valóban elférnek-e.
Ez a 360-as radiátor lesz benne, amit a legutóbbi Veletech-en nyertem. Az alaplap viszont csak sablonként van használva, az új lap kicsit látványosabb. De erről majd később.

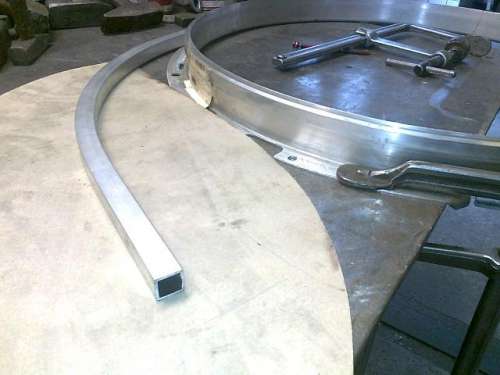

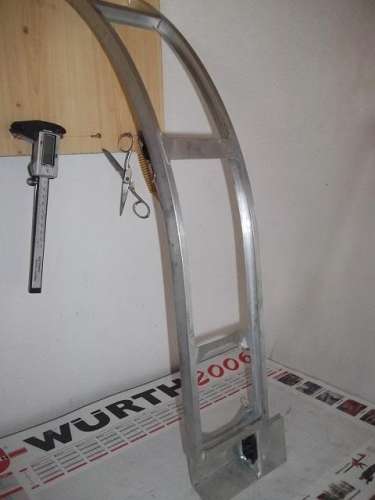

A ház teljes alsó részében porszűrő lesz. A filternek 20x20mm-es zártszelvényből, kézzel hajlítottam meg a keretét. A további munkálatok során is, több alkatrész elkészítéséhez, ezt a kb. 70cm átmérőjű ventillátor-keretet használtam, hajlítósablonnak. A ház elejében lesz majd a tápegység, kissé moddolva, a hálózati csatlakozójának ezért kialakítottam egy megfelelő helyet.

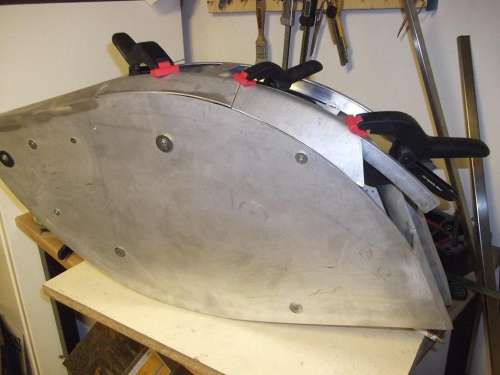

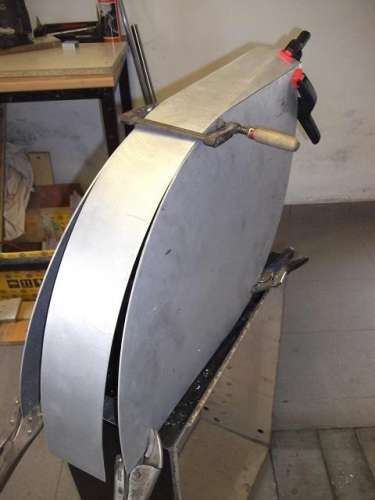

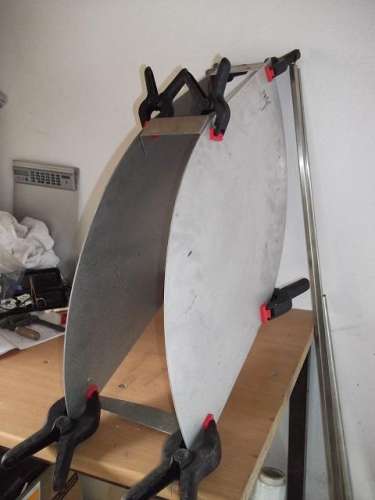

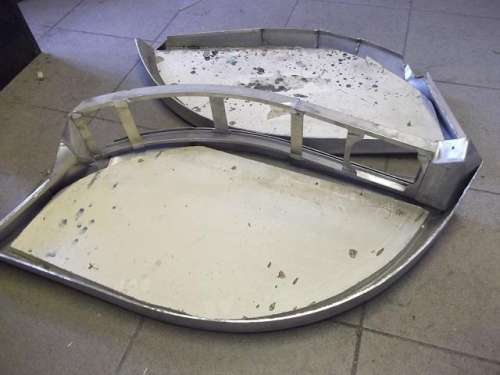

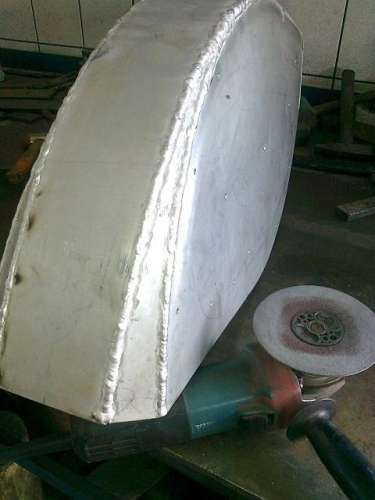

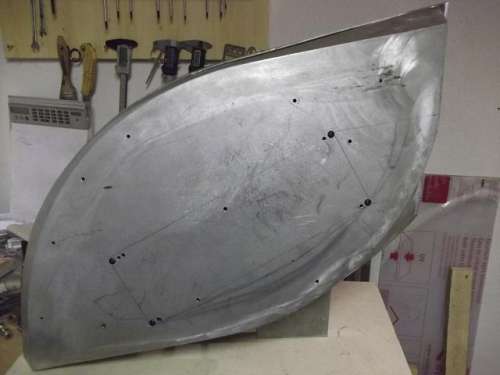

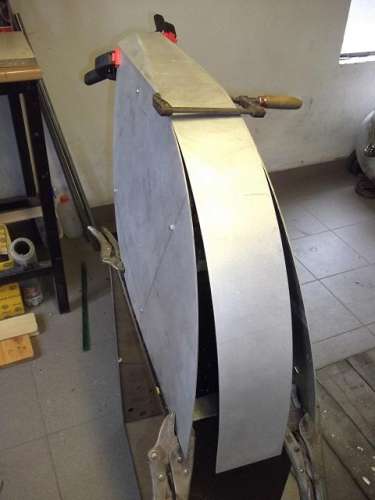

A tetőrésszel kezdtem foglalkozni, 10 cm széles lemezcsíkot hajlítottam meg a két oldalt összekötni, majd az üres részekre is szabtam, hajlítottam újabb lemezeket. Ezután a darabokat összehegesztettem, majd a varratokat eltüntetve, síkbacsiszoltam a felületeket.

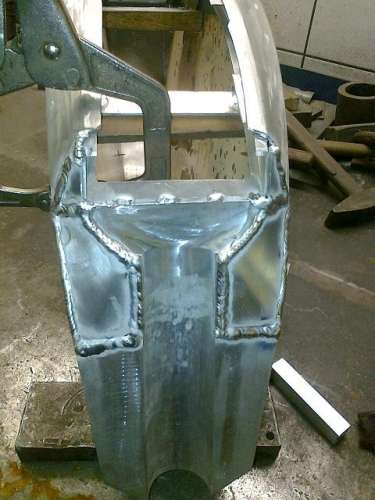

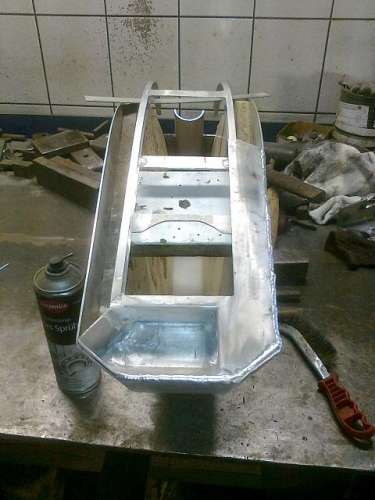

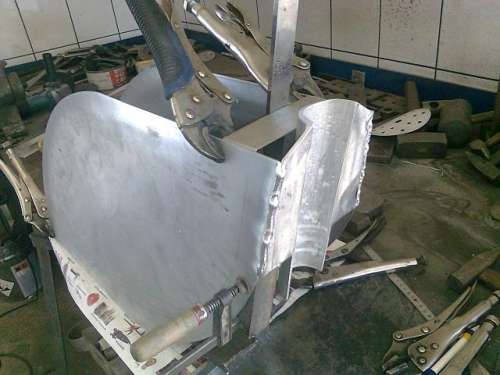

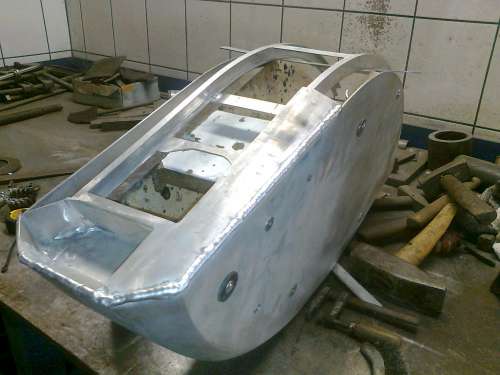

Folytattam az alsó résszel, a már elkészített filter-kerethez újabb részeket, lemezeket hegesztettem.

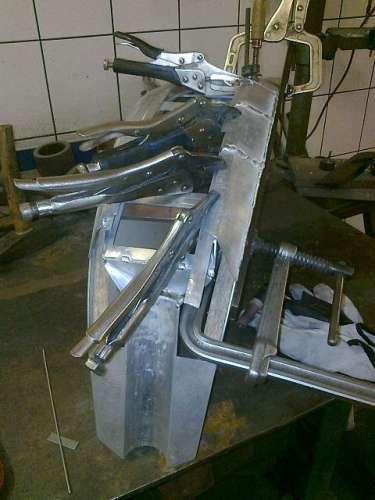

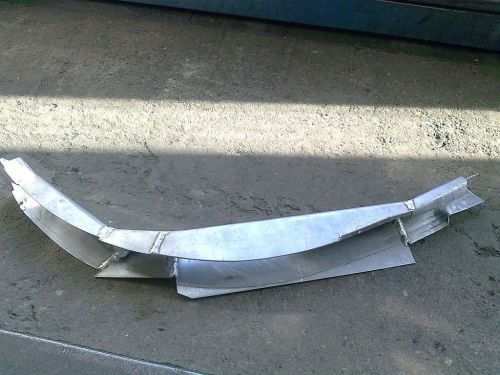

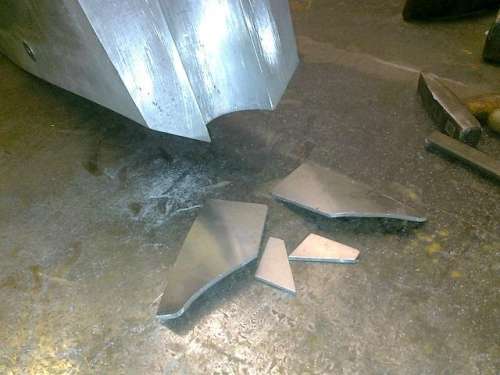

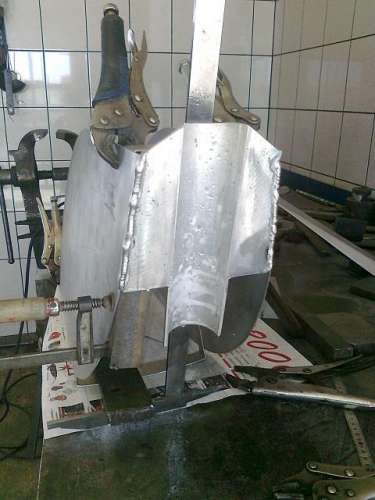

A csavarodott, ívelt alakzatot, több részletből, kézzel alakítottam ki, majd ezek is egybe lettek hegesztve.

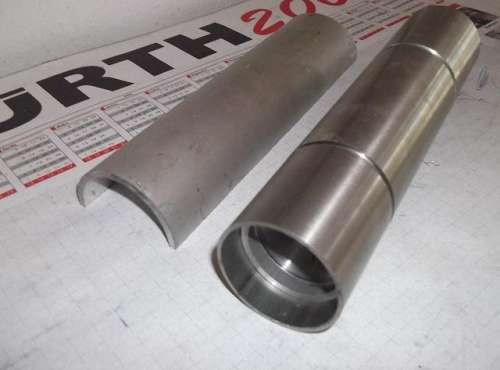

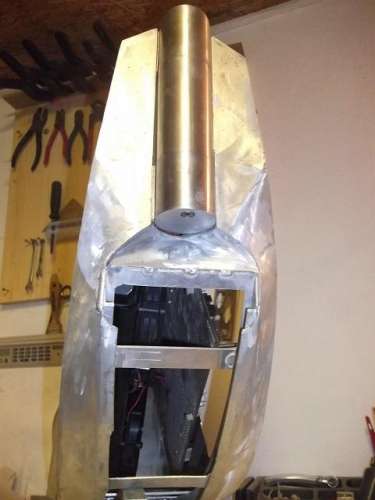

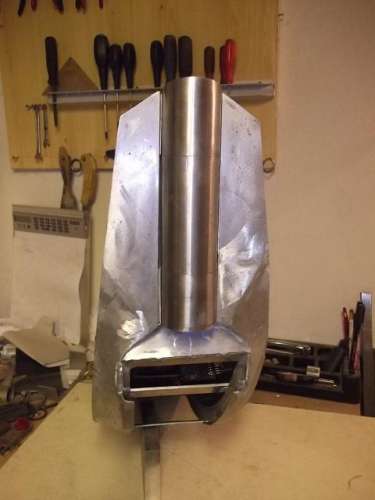

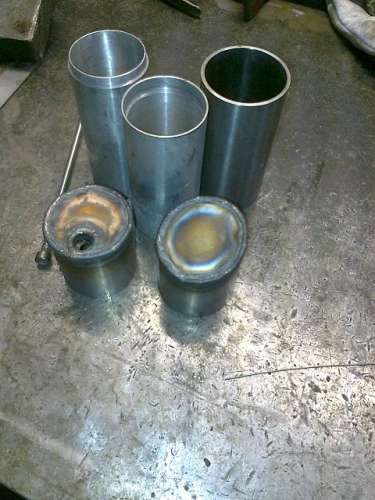

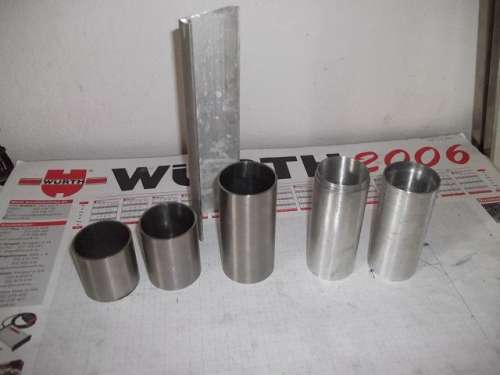

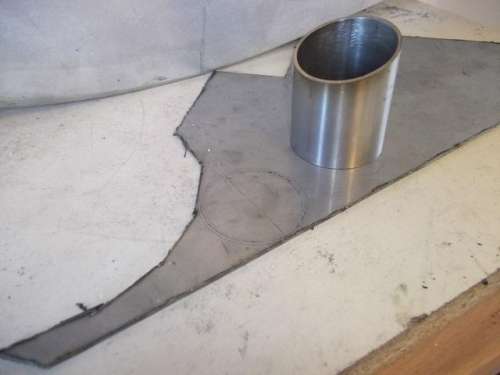

A hátsó, fölső részre kerül a nyílózsanér. Úgy terveztem, hogy a ház majd kettényíljon, szereléshez. A zsanér 50mm-es rozsdamentes csőből készült, eszterga segítségével. Ennek a helyét alakítottam ki 60mm-es félbevágott alucsőből. Közben folytatódott a másik oldal alsó részének lemezelése, hegesztése.

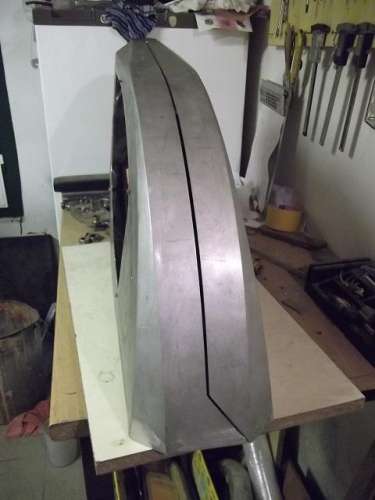

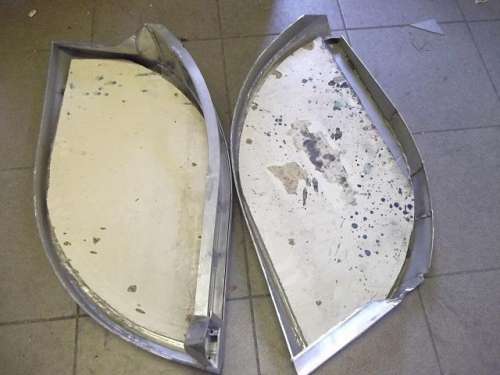

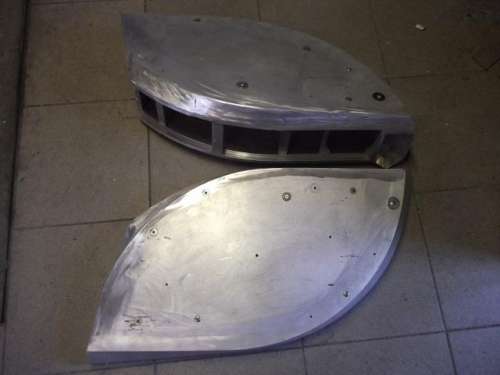

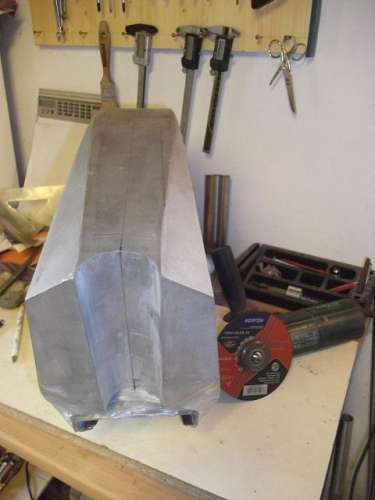

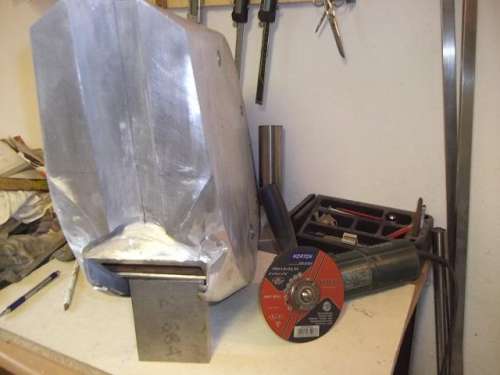

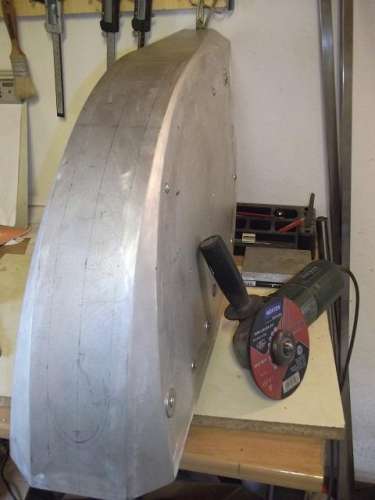

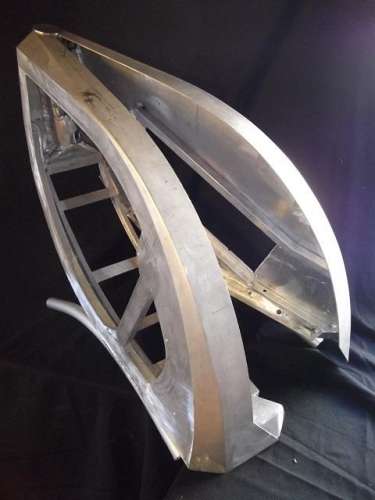

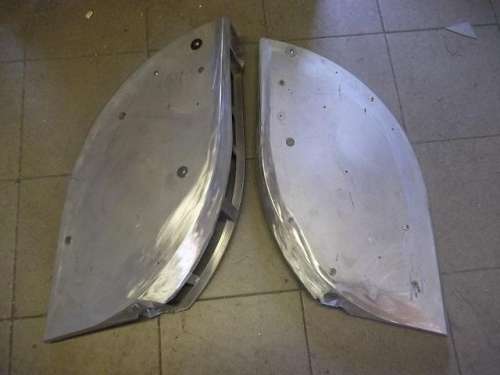

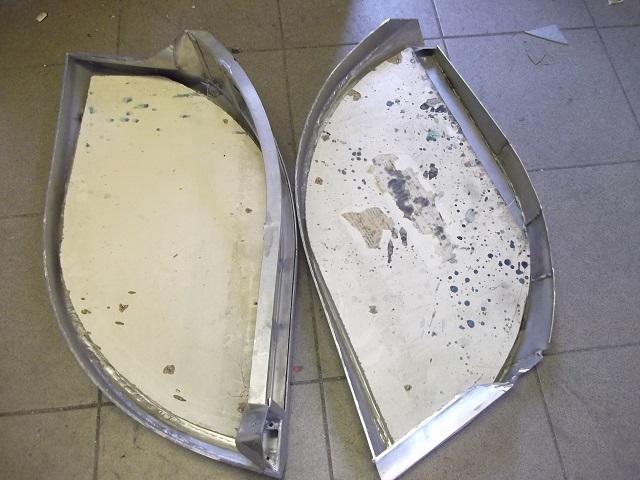

Miután a hegesztéseket síkbacsiszoltam, rájelöltem a kettévágás helyét és a flexem segítségével, kettévágtam a házat.
Frissítés! ---------------------
Ahogy már előzőleg írtam, nem kevés munka van egy ilyen ház-szerkezettel. Folytatom akkor:

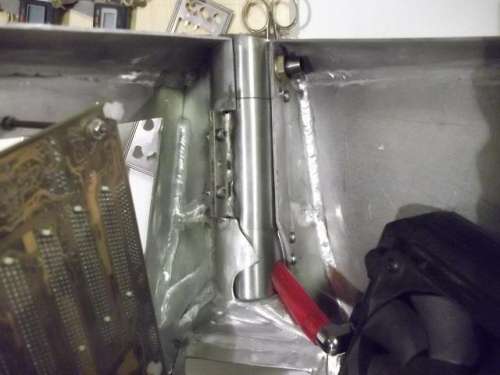

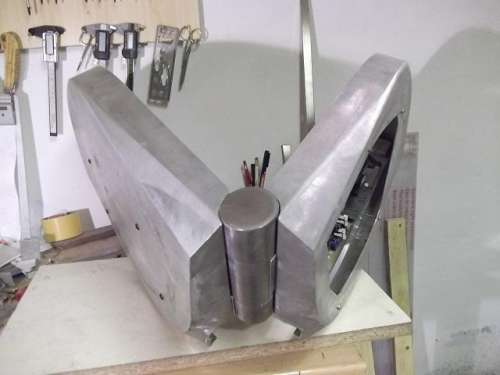

A kettévágott ház, két oldala, egy többfunkciós zsanérral lesz egymáshoz rögzítve:

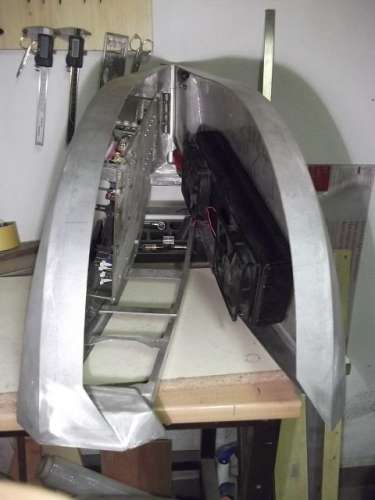

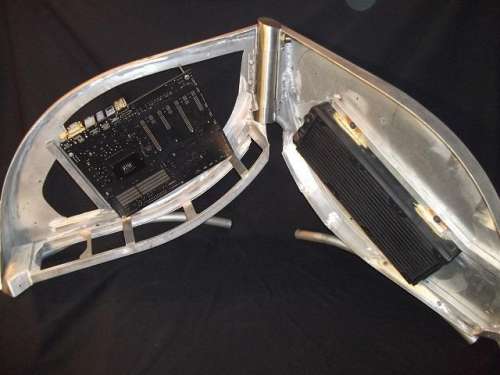

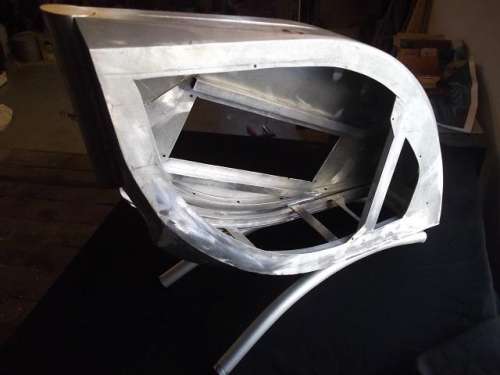

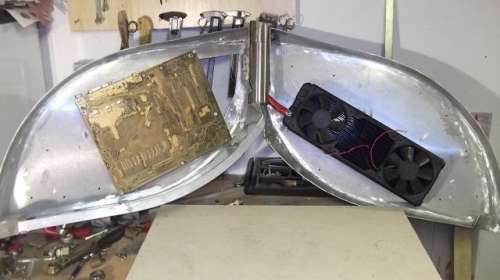

Ezzel oldottam meg, hogy a két oldal, kb. 90°-ban szétnyílik, így belülről kényelmesen szerelhető. Továbbá, ezen van átvezetve a vízrendszer ki- és bemenő ága, valamint pár elektromos vezeték is ezen megy át. A két rövidebb csőrész a radis-oldalhoz, míg a hosszabb, 10cm-es az alaplapi-oldalhoz van rögzítve. Még azért további alakítások lesznek rajta, de a nyitófunkciója már működik.

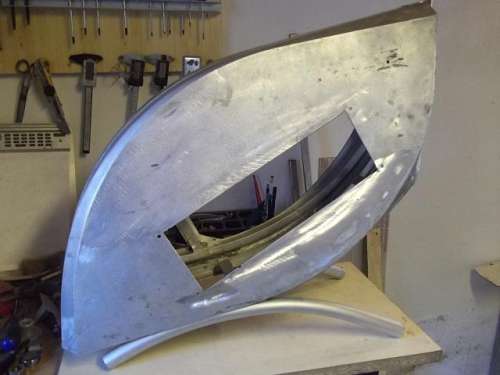

Az alaplap felőli oldalon elkezdtem kivágni a nyílásokat, ezek még csak inkább szerelőnyílások a további hegesztésekhez.

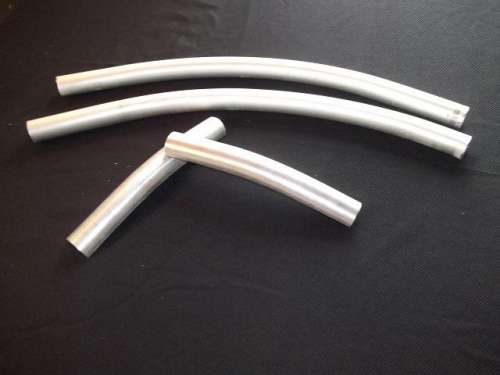

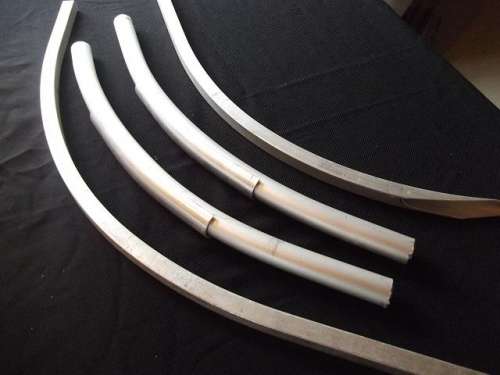

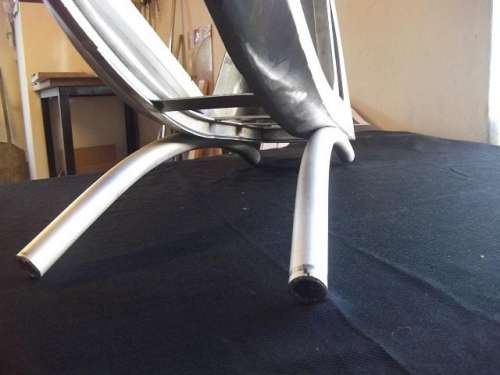

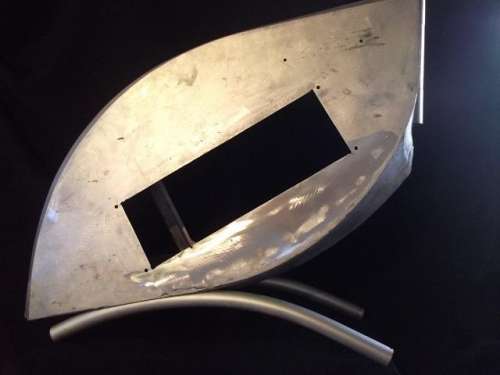

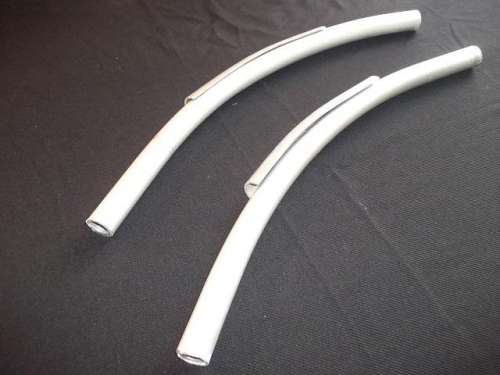

De hogyan is fog megállni ez az ívelt aljú ház? Már a tervezéskor erre is gondoltam és a láb helyét is belekalkuláltam a ház méreteibe. Egy pár 50cm hosszú, 25mm-es alucsövet íveltem meg a már említett ventikeret segítségével. Hozzá illeszkedő belső átmérőjű csőből vágtam két félcsövet, majd ezeket is megíveltem.

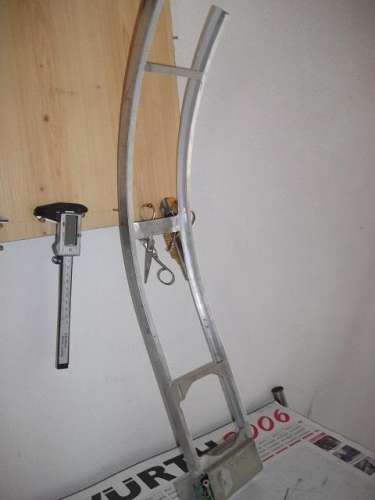

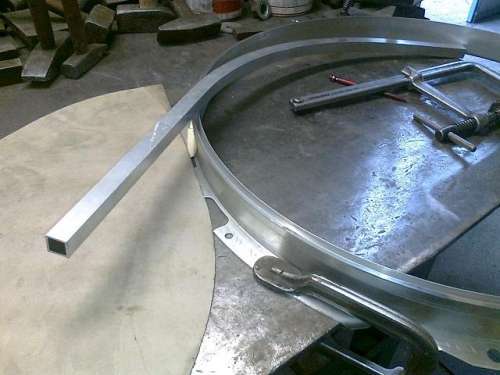

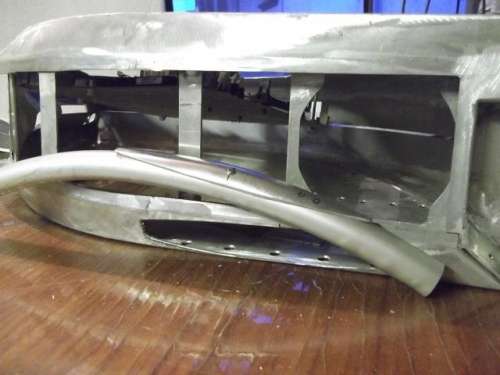

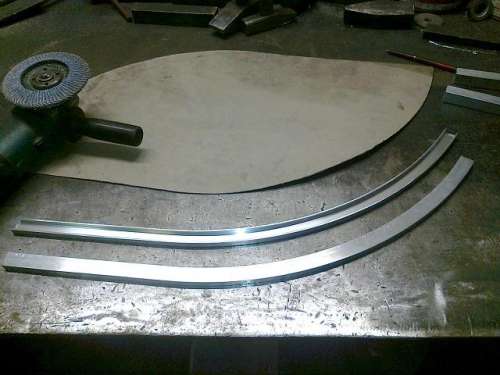

A ház oldalainak belső merevítéséhez is íveltem meg 17x17mm-es alu-zártszelvényeket, majd ismét hegesztés következett.

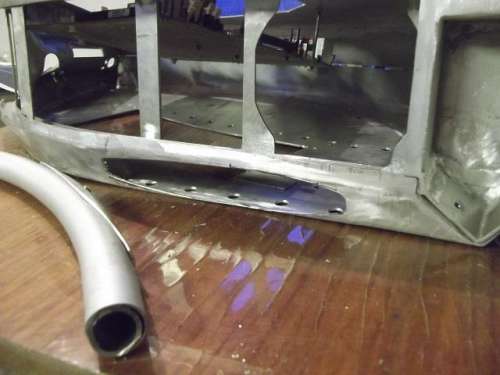

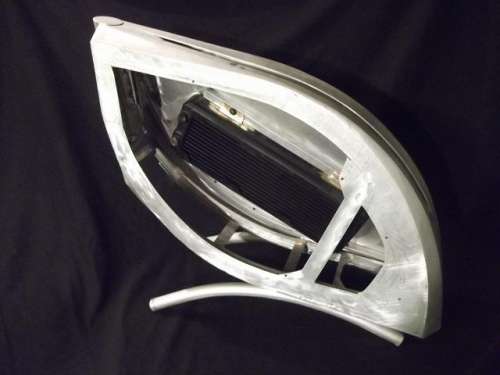

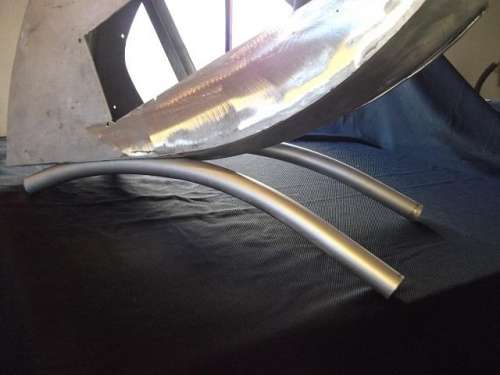

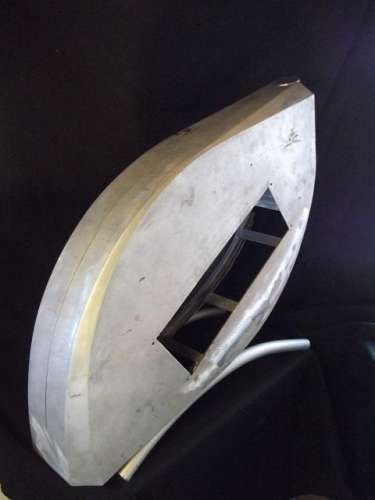

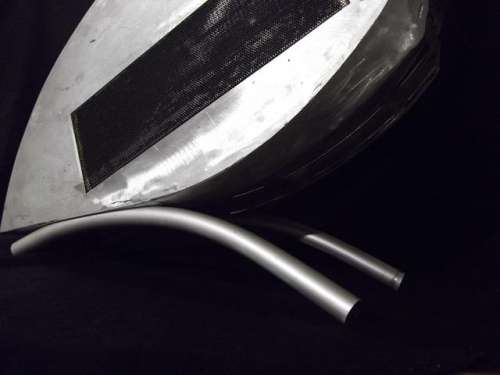

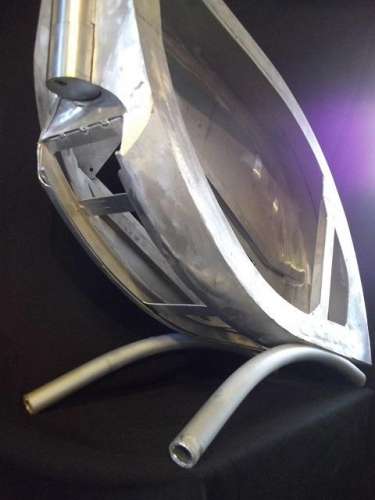

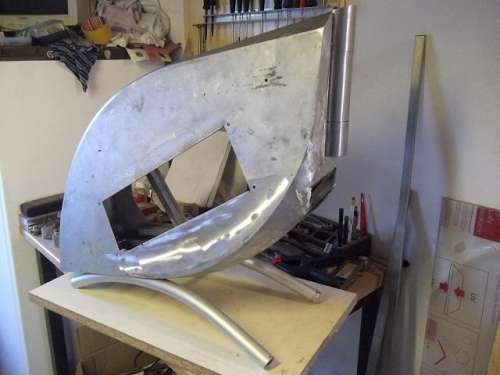

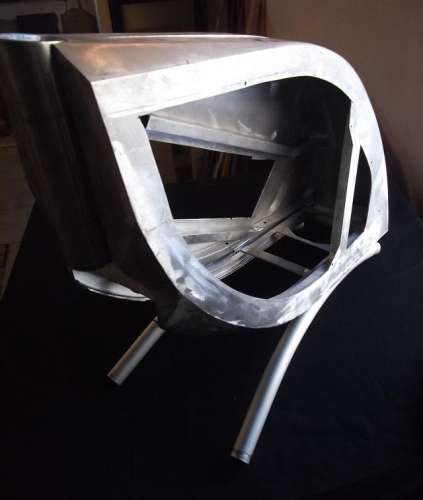

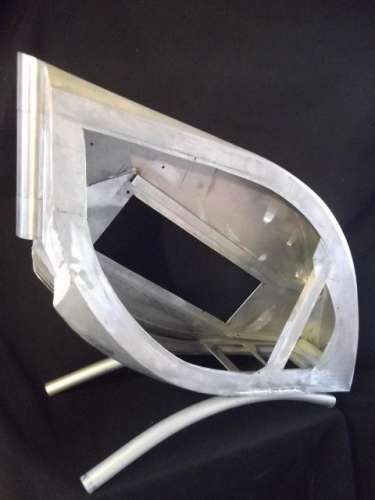

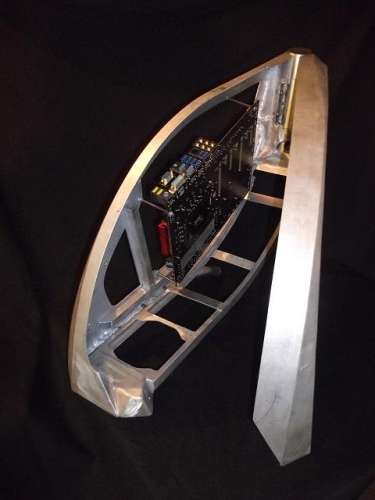

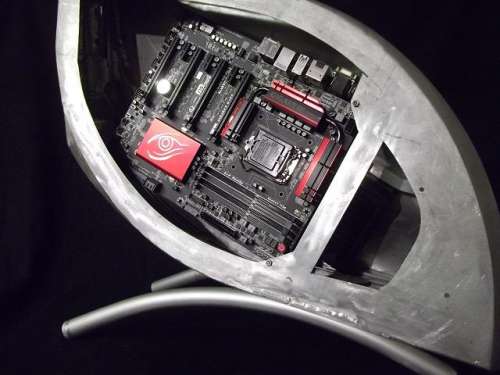

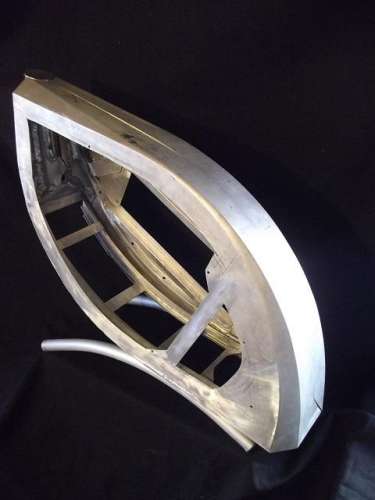

És lábra állt a szem! A csőlábakat 3-3 csavarral rögzítettem belülről.

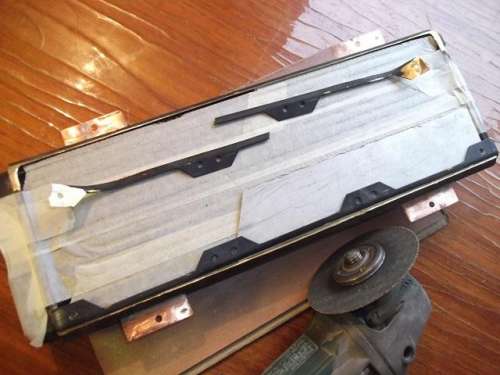

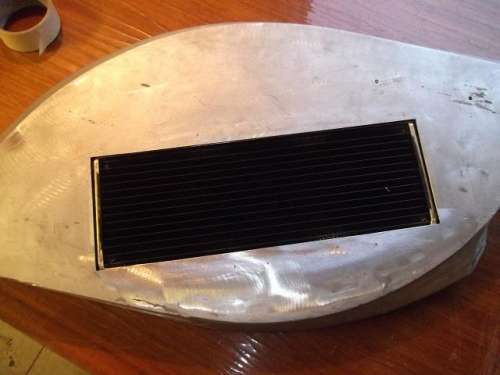

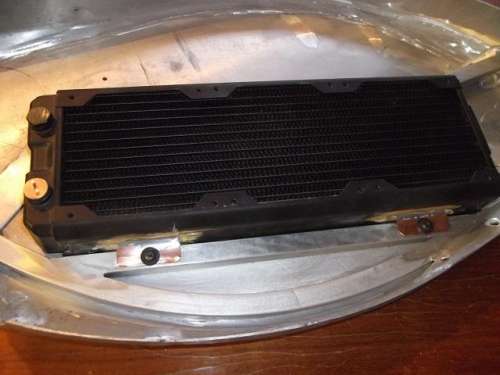

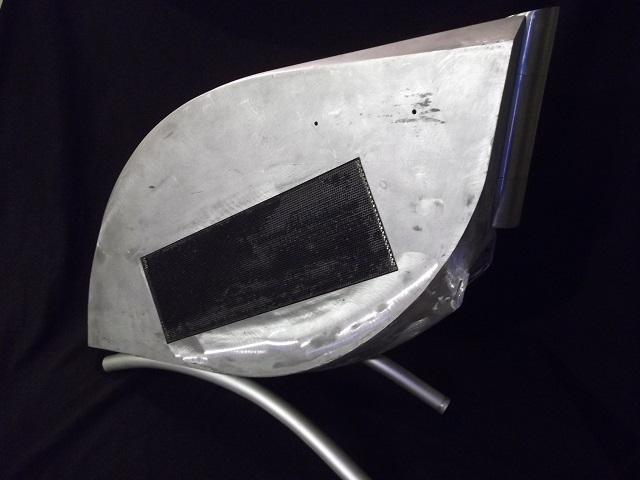

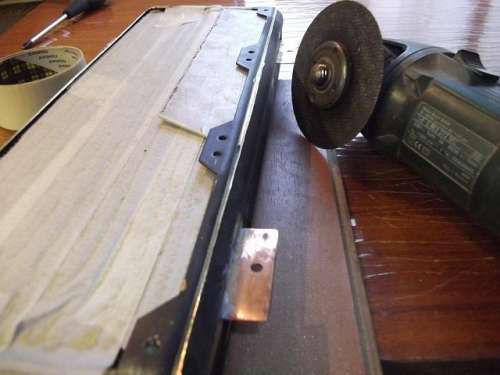

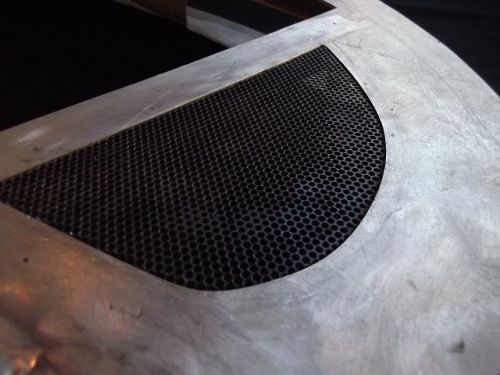

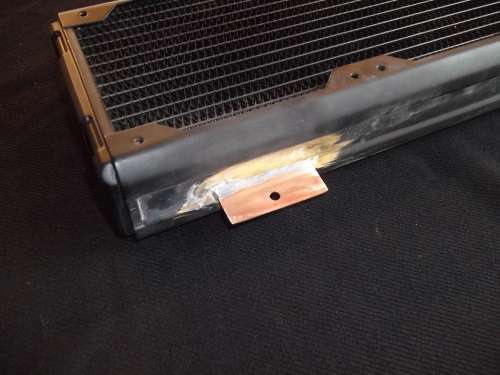

A radit is kissé módosítottam: megszabadítottam pár oda nem illő részlettől. Az házoldal belső merevítőihez lesz majd csavarozva, ehhez rögzítőfüleket forrasztottam rá. A radiátor rácsát apró-méhsejtmintás lemezből készítettem. Belül van ráhagyva lemez, ahol majd ragasztással lesz berögzítve. A rács külső felülete síkban van a ház oldalával és egybe is lesz majd lefényezve, ha arra kerül a sor. Valami metál-feketében gondolkodom, majdcsak találok valami jó árnyalatot.

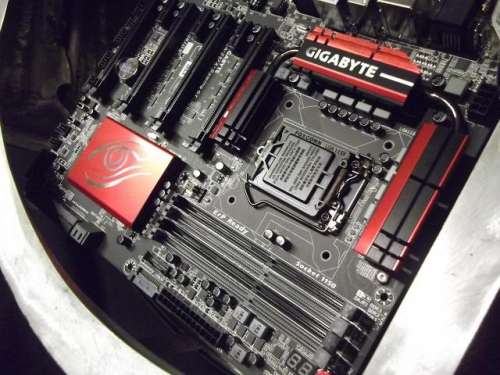

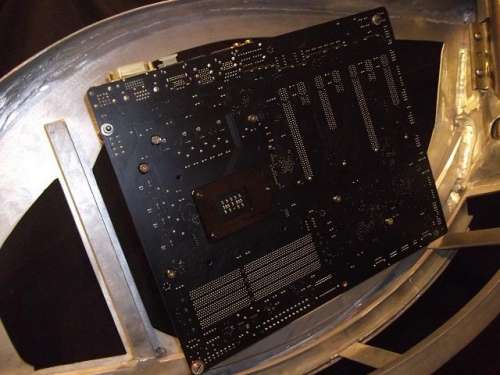

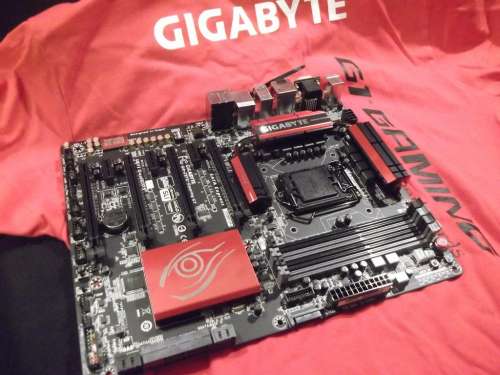

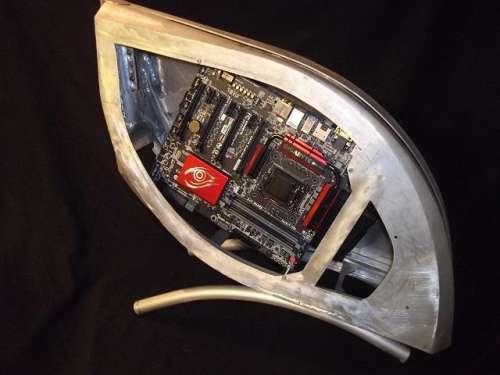

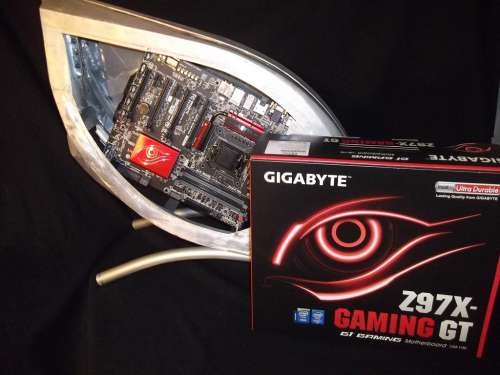

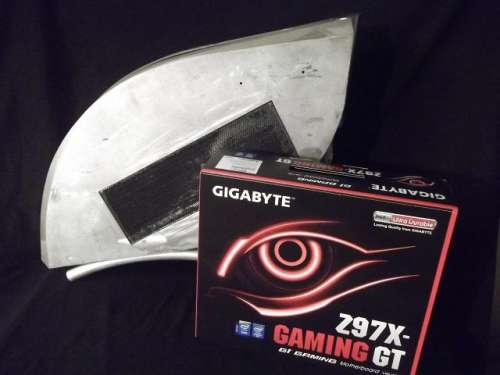

Mivel már előző mod-jaimba is a Gigabyte alaplapjait építettem be, szerettem volna ebbe is, ettől a gyártótól egy szép alaplapot.
Találkoztam a Gigabyte csehországi marketing-képviselőjével,(mivel Gigabyte-HU nincsen) aki a támogatásáról biztosított. Rövid idő múlva meg is érkezett a csomag az ígért alaplappal.
Nagyon tetszik nekem ez a lap, ezúton is nagyon köszönöm a gyártó támogatását!
Hamarosan folytatom...
A táp-mod és további szerkezeti elemek beépítése, 2015.03.15

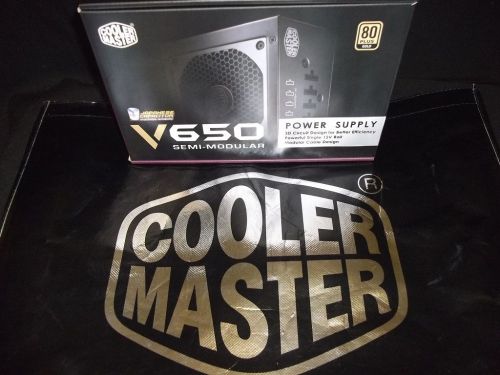

Mint már említettem, a Cooler Master Hungary is támogatja a projektemet. Kaptam is egy nagyon szép, minőségi tápegységet Tőlük, amit ezúton is nagyon köszönök!
Sajnos egy apró hiba miatt mégsem ez a táp lesz beépítve, hanem másik Cm-táp, amit még az egér-mod versenyen nyertem.
Ott bukott meg a dolog, hogy a V650 panelja sokkal nagyobb, mint egy hagyományos tápé és így nem fér be a tervezett helyre. Úgyhogy ez a táp majd a következő mod-omban kap majd helyet.
Maradt tehát a B700-as, amit darabjaira szedtem, ugyanis nagyon egyedi módon lesz beépítve. Ennek a panelnak a méretei már megfeleltek, de még így is elég szűkös neki a hely, mert a radiátor elhelyezésén is módosítanom kellett a szétnyithatóság végett.

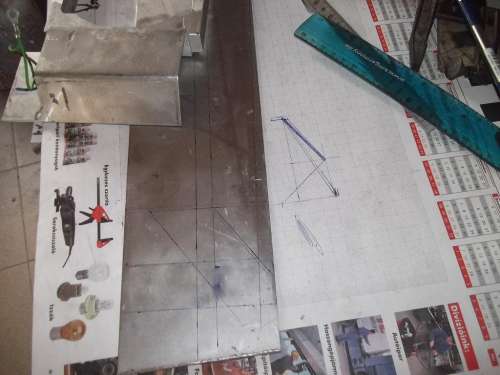

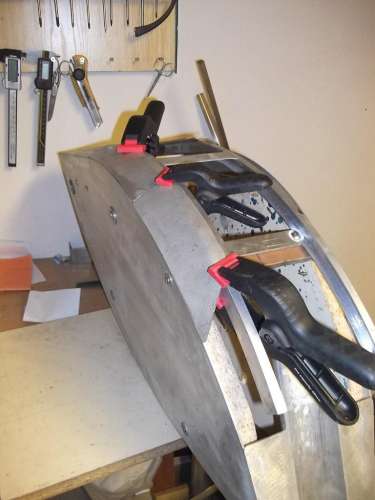

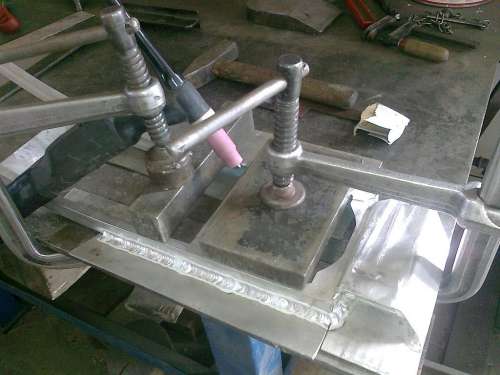

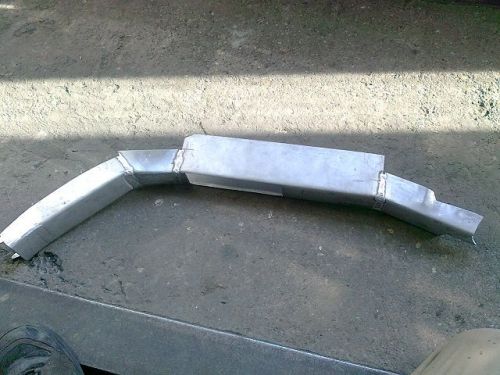

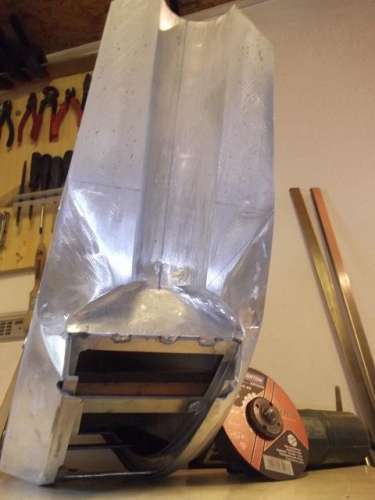

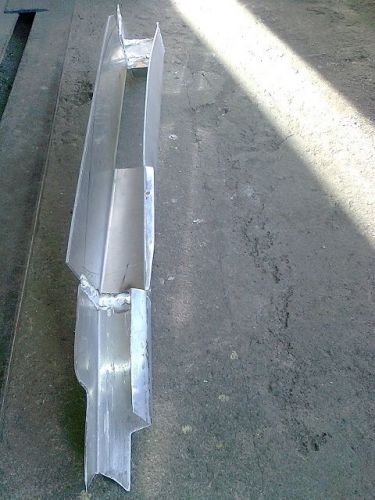

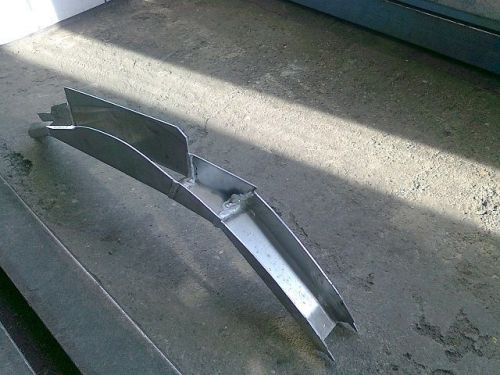

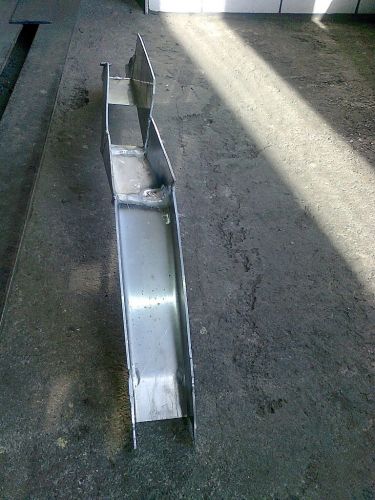

Azonban előbb el kellett készítenem a ház tetején végigfutó kábelcsatornát. Ehhez 2mm-es alulemezből. U-alakú részdarabokat hajtottam, majd mielőtt a házhoz hegesztettem volna, összevarrtam, és még kint síkbacsiszoltam a felületeket. Ezután került véglegesen behegesztésre a csatorna, amit még egy zártszelvénnyel erősítettem meg.

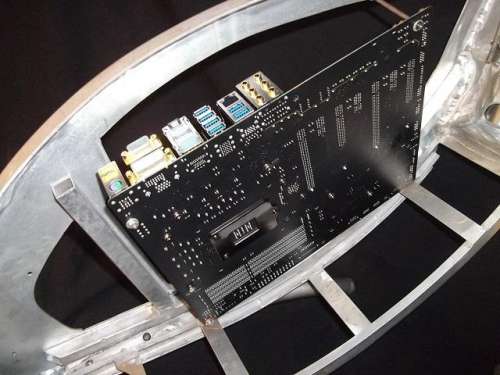

Ebben kapott helyet az alaplap "hátlapi" kivezetése. Itt most fölül lesz, a kábelek pedig a csatornában végigvezetve, egy alul kialakított nyíláson fognak kijönni. Természetesen a csatorna kap "fedelet" is, de erről majd később.
A táp is ehhez a csatornához lesz rögzítve. De hogyan is?

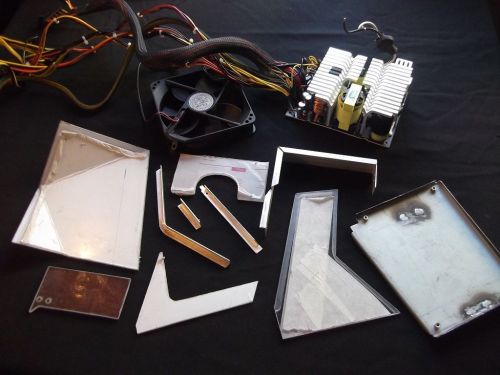

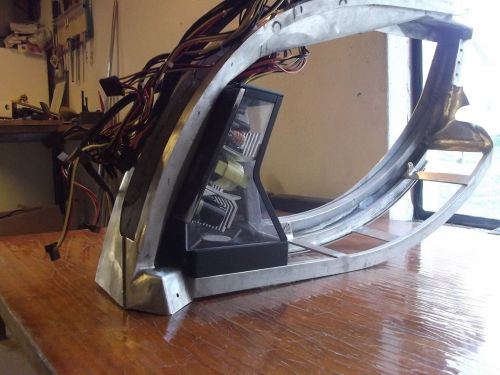

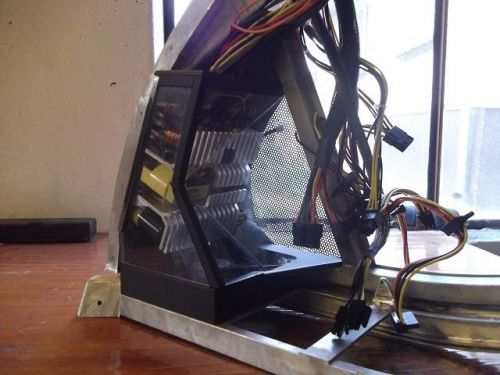

A tápegység házának egy részét felhasználva kezdtem az új burkolat elkészítését.

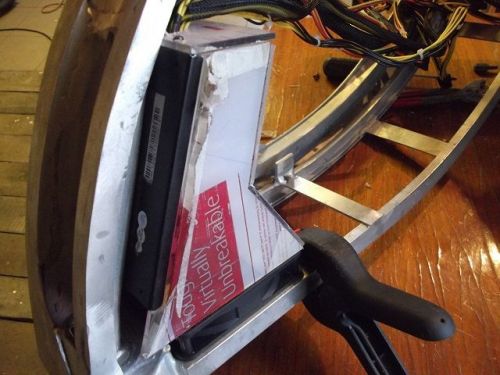

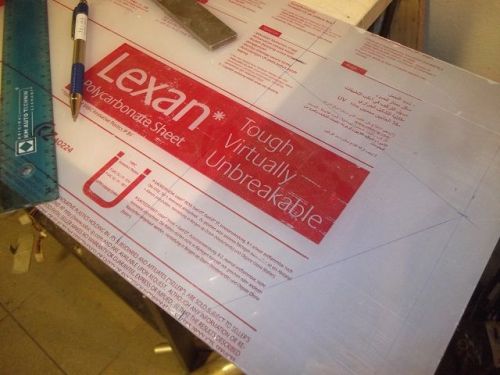

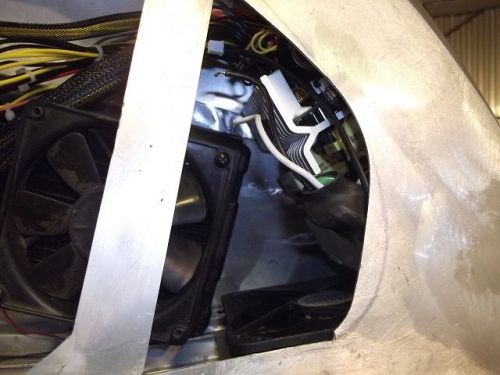

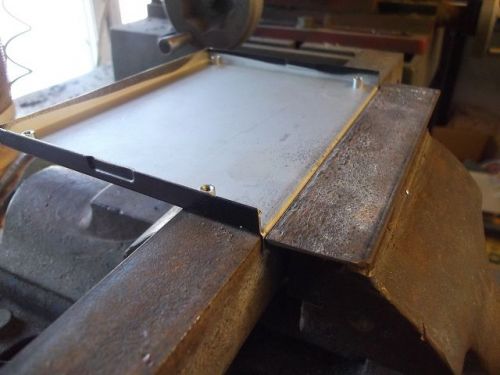

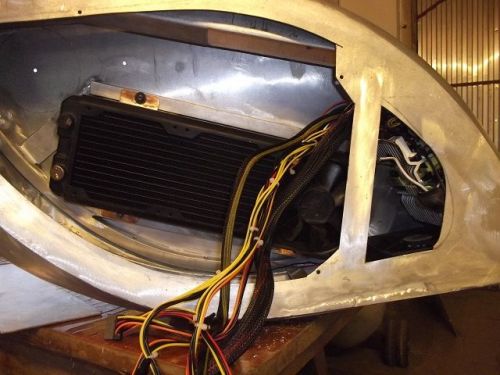

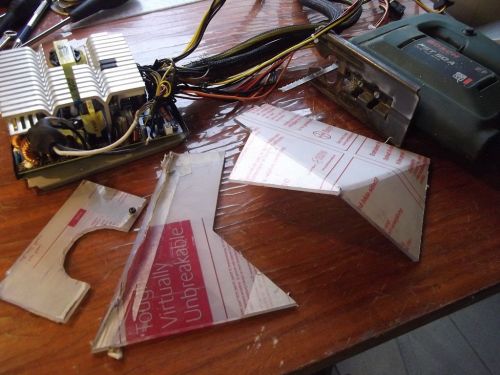

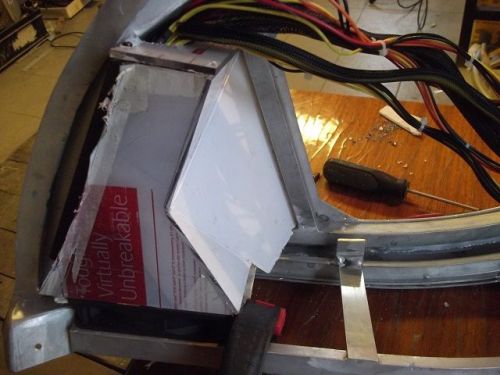

A panelrögzítő lemez marad hát, amire rövid, M3 meneteket hegesztettem a csatornához való rögzítéshez. Majd így a panellal berögzítettem a leendő helyére. A képeken is látható, hogy nem sok hely marad ha összecsukódik a ház, kb. 5-6mm a raditól. Sajnos ez már így adódott, de nem reménytelen a helyzet, csak egy megfelelő burkolatot kell készíteni. A táphoz megfelelő a polikarbonát, amiből 3 és 4mm-eset használtam, mert ez jól hajlítható hidegen is.

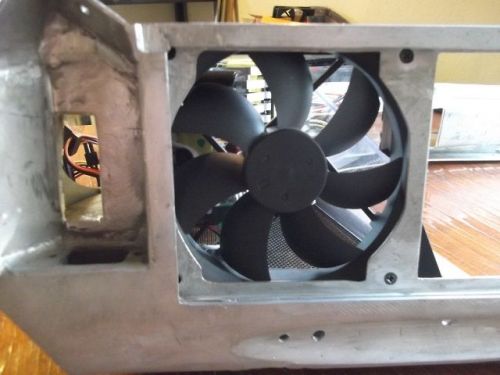

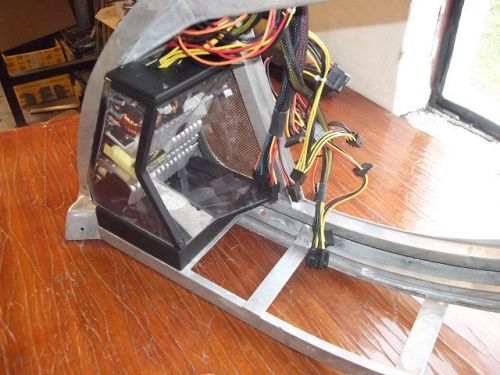

A polikarbonát-elemeket, alu-szögprofilokkal rögzítettem össze. Marással alakítottam ki ezeknek felfekvő felületeket, hogy ne álljanak ki, ugyanis már az a pár mm is számít. Végül az alu alkatrészeket és pár polikarbonát elemet, fekete, strukturált fóliával vontam be. Amit meg nem, az meg szép betekintést ad a ritkán látott táp-belsőre. A táp hűtéséről az alulra beépített gyári ventillátora fog gondoskodni.

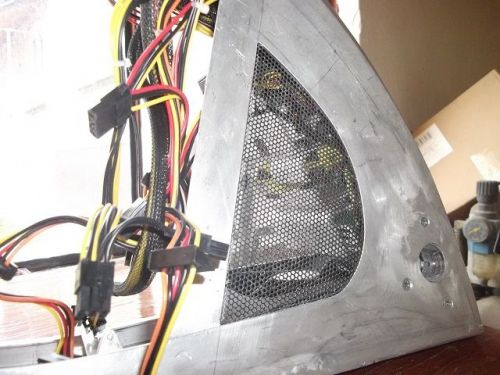

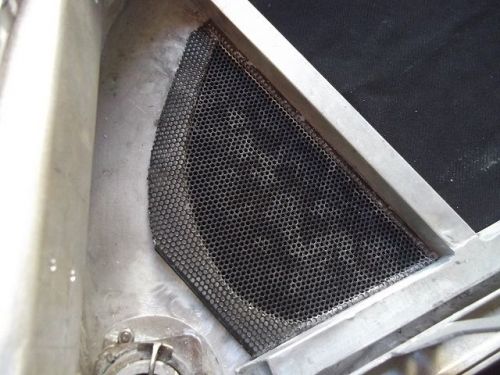

A szellőzéshez rácsot készítettem apró mintás perforált lemezből, ez majd belül lesz ragasztva. Ezen fog távozni a táp hője.
Kb. így fog kinézni.
