Együtemű FET-es fejhallgatóerősítő (SixFET)

Ismét utánépíthető módon mutatok be egy erősítőt, ám ezt is mindenki a saját felellősségére építi. :) Figyelmetlen építés esetén hamar odalehet a fejhallgatónk, így elsőre olcsó fejessel próbáljuk ki, valamint mindenképp mérjük meg a kimeneti DC feszültséget, hogy 100 mV alatt van-e (nagyimpedanciás fejesnél max. 200 mV)!

Több „öreg hifistől” is hallottam, hogy a legjobb hangminőséget együtemű FET-es erősítővel érték el, így gondoltam, kísérletezem még egy kört ezzel a topológiával. Az X-Szekeres sorozat tapasztalatait felhasználva a FET-ek típusával már nem játszottam, IRF3205 ment a jel útjába, IRF610 pedig az áramgenerátorba (IR gyártmányok). Először a Szekeres egy ötletes módosítását, az ún. Upside down MOSFET kapcsolást próbáltam ki. Ennek talán legnagyobb előnye egy áramgenerátoros Szekereshez képest, hogy pillanatnyi áramfelvétele időben állandó, így a tápegység kimeneti impedanciája nem nagyon számít (már amennyire tökéletes az áramgenerátorunk). Sejtettem, hogy a kimenőkondiból baj lesz, és valóban: noha 400nF NP0-val átkötött low-ESR elkot használtam egy 600 ohmos fejessel – vagyis 660 Hz-től már a kerámiák dolgoztak -, hangja elég „dull” volt: döngő mély, unalmas közép-magas.

Így átalakítottam háromcsatornás, virtual groundos erősítővé, ezzel eliminálva a kimenőkondit. Bár többen is követtek már el hasonlót (link, link), ám ezekben közös vonás, hogy a bemenet- és kimenet földje nem közös, vagyis a bemeneti- és kimeneti jelet nem ugyan ahhoz a ponthoz mérik, így a 3. csatorna torzítását mindkét csatorna megkapja (az okozott áthallásról nem beszélve, hiszen az erősítő kimeneti impedanciája ohm nagyságrendű). Ehhez képest annyit változtattam, hogy a bemenetet is a virtual GND-hez mérem, bemeneti csatolókondinak pedig NP0 100 nF-ot alkalmaztam (nagyobb, 1206 méretű SMD), aminek a hangjával teljesen ki vagyok békülve.

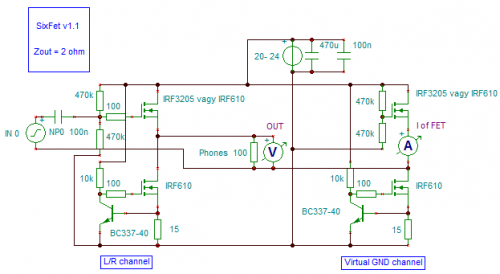

SixFET kapcsolás. A tápszűrést nem rajzoltam rá, ezt ld. a NYÁK-terven (RC-szűrés + K Multiplier). Nyugalmi árama kb. 40 mA/csatorna (a 15 ohmos ellenállásokkal fordítottan arányos)

Kezdetben 12 V-os tápról próbáltam (a negatív táp felőli 470 kohmok nélkül), ahogyan az Upside down-t is: sokkal jobb lett a hang, a döngő mély eltűnt, viszont a CompositeAmp v3.0-hoz képest (OPA1662 + TPA6120) unalmas volt. Korábbi tapasztalataim alapján a nyugalmi áram növelése nem sokat javít, így inkább a felső FET-ek DS-feszültségét növeltem a fenti rajz szerint a korábbi 4,2 V-ról kb. 15 V-ra. Végre megjött az a szintű életkedv, amit már jó hangnak tartok! A CompositeAmp-hoz képest még mindig egyértelműen alulmarad, de élő, nem túl nyomott, kissé már szellős hangja van.

Hirdetés

Az erősítő feszültséget nem erősít, csupán áramot (vagyis „hangerőt nem növel, csupán torzítást csökkent”), ám a ma divatos 2,1 Vrms jelforráskimeneti jelszint mellett még a legtöbb nagyimpedanciás fejeshez is elég lehet a hangereje szerintem.

Biztos lehetne még rajta javítani más típusú és/vagy gyártmányú FET-ekkel, a Vds és/vagy a nyugalmi áram növelésével stb.; ha valakinek van ötlete, esetleg tapasztalata, ossza meg bátran!

Az erősítőt úgy készítettem, hogy mind az erősítést végző FET-eket, mind az áramgenerátorokat, de még a tápszűrőt is könnyen cserélhessem. Kipróbáltam LM317-es áramgenerátorral (ONSemi gyártmány) és sima ellenállással is: meglepő módon nagyon hasonlóan szólt a kettő, a rajz szerinti „korrekt” áramgenerátorhoz képest dögös, „hifizős” hangja volt, ám egyáltalán nem kellemetlen, inkább „fun”. Ez viszont egyértelműen torzítás, ami kissé a természetesség/szellősség/életkedv rovására megy.

Megépítés

A FET-ek Vgs szórása miatt az IRF3205 pozíciójában lévő 3 db FET-et egymáshoz kell válogatni úgy, hogy a kimeneti DC feszültség 100 mV alatt legyen mindkét csatornánál (>=300 ohmos fejhallgató esetén 200 mV sem tragédia). Ezt elég az erősítő hideg állapotában mérni, mivel a FET-ek együtt melegszenek az azonos nyugalmi áram miatt. (Ha nem használunk hüvelysor+tüskesort, hanem beforrasztjuk a FET-eket, a próba idejére szerelhetjük a forrasztásoldalról is őket, akár hosszú lábbal; nem kell átdugni a furatokon.)

Az 1 A-es diódák lehetnek pl. 1N4007 típusok, vagy shottky-k is. A K Multi zárójeles diódája csak fordított tápfesz. ellen véd, ám jelen esetben ezt egy soros dióda is megteszi az alappanelen, így elhagyható; ekkor viszont véletlenül se tegyük be fordítva ezt a panelt a foglalatba.

Tápegységnek min. 250 mA terhelhetőségű, 24 V-os adaptert válasszunk, amely lehet kapcsolóüzemű is, meviel az erősítő elegendő tápzajszűréssel rendelkezik. Az áramfelvétel össz. kb. 180 mA, terheléstől függetlenül.

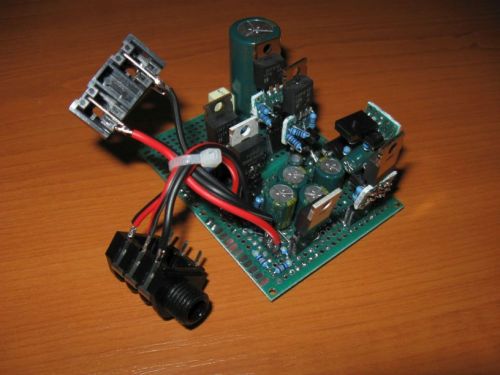

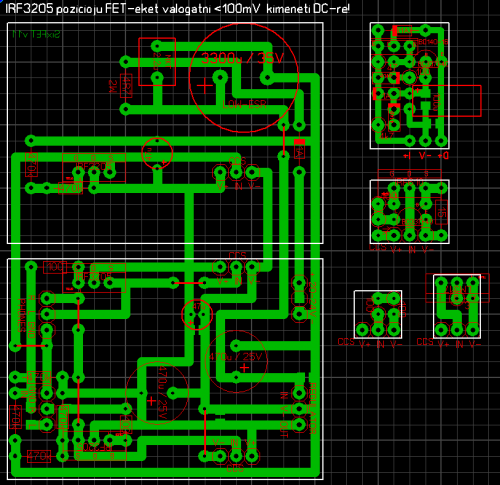

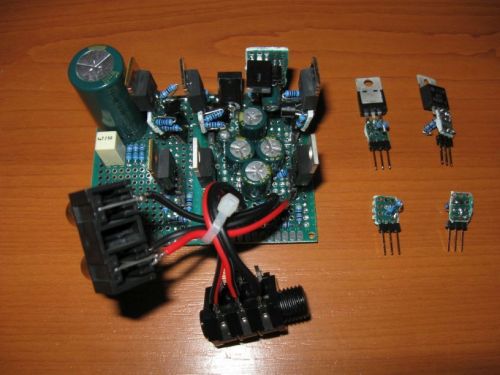

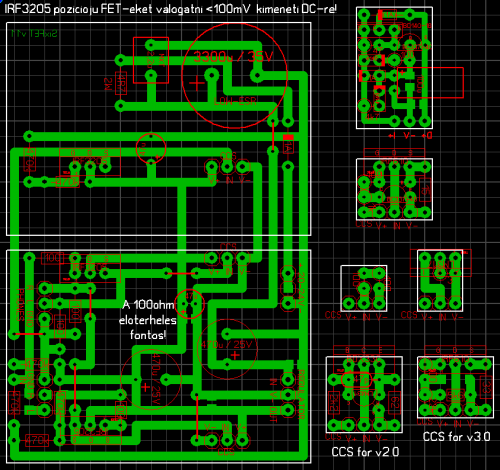

SixFET ültetési rajz: univerzális NYÁK-ra is készíthető. Jobb felül egy K Multiplier látható, ami a „Regulator” foglalatba való. Alatta 3 féle áramgenerátor, melyek közül a felső a legkisebb torzítású, a kapcsolási rajzon is ez szerepel. Az ellenállás nem valódi áramgenerátor, így ennek használatakor különösen jól jön a K Multi <0,1 ohmos kimeneti impedanciája

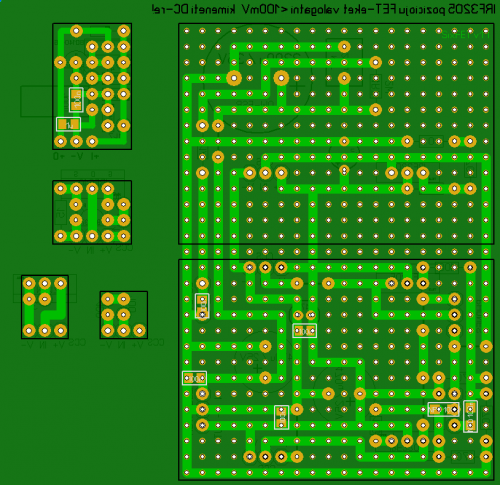

Alulról

Erre az (eBay-es) kétoldalas, egyébként minőségi NYÁK-ra annyiban nehezebb dolgozni, hogy az átkötéseket el kell emelni, nehogy zárlatot okozzanak (vagy szigetelt átkötést (kábelt) alkalmazzunk, a 0 ohmos ellenállást viszont felejtsük el, mert sajnos nem nulla az ellenállása!)

Ha variálhatóra építjük, válasszunk aranyozott hüvelysort és tüskesort!
Ekkora nyugalmi áram mellett semmire nem kell hűtőborda, de ha dobozoljuk, biztosítsuk a szellőzést!

Frissítés: v3.0

2 dologgal sikerült javítanom a hangon: egyrészt két új áramgenerátorral, melyek közül a 3.0 egy leheletnyivel jobb a 2.0-nál; másrészt egy trükkel. Az áramgenerátor ugyanis valamennyit torzít, mivel rángatja a kimenőfeszültség, így produkál egy hibaáramot. Adott terhelés mellett (esetemben pl. 600 ohm) adott a kimenőfeszültségigény, így adott az áramgenerátor hibaárama is. Ha leterheljük az erősítőt még pl. 100 ohmmal, akkor a kimenőárama sokszorosára nő, így a hibaáram „felhígul”: az össz. kimenőáram megfelelő hányadával együtt a hibaáram egy része is a plusz terhelőellenálláson keresztül folyik el, nem a terhelésen. Azért választottam 100 ohmot, mert így még 3 Vp kimenőszint mellett is (DAC-om jelszintje) csupán 30 mAp lesz a kimenőáram, ami kevesebb a 40 mA-es nyugalmi áramnál, így nem okoz klippelést. Ez a 100 ohm a várakozásoknak megfelelően sokat javított a hang természetességén, mikrodinamikáján! Vagyis meghallgatás alapján többet hozott a konyhára ez a fogás, mint amennyit a FET torzítása nőtt az áramingadozás növekedésével. Viszont még így is egyértelmű a CompositeAmp v3.0 fölénye.

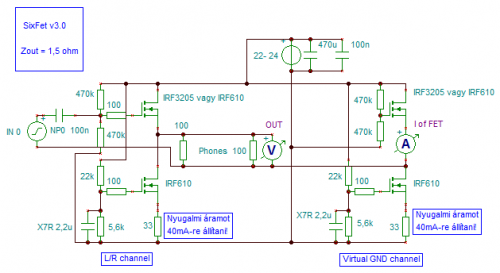

SixFET v3.0 kapcsolása

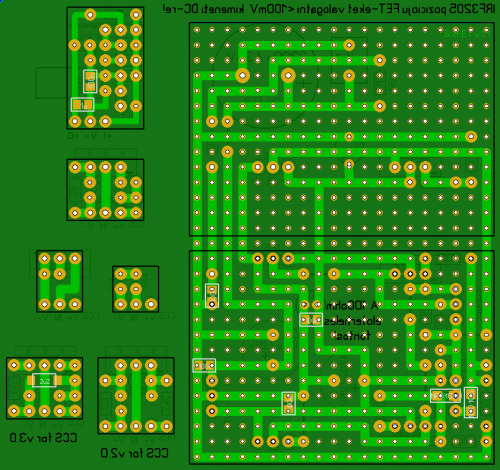

Az SMD 2,2 uF-ra (X7R típus) forrasszunk ellenálláslábat, úgy könnyű beültetni!
