SOS USB töltő

  • (f)
  • (p)
Írta: |

Ez csak egy rögtönzött szerkezet egy hétvégi bográcsoláshoz, nem is sokáig bírta, de a célnak megfelelt egy darabig.

[ ÚJ TESZT ]

Maga az USB töltő fogalma mindenki számára ismerős lehet, főleg napjaink rohanó világában ahol nincs időnk megállni és órákat várni míg telefonunk eltöltődik, az elkövetkezendő percekben egy pikk-pakk USB töltőt mutatok be, ami olyan buta, hogy már briliáns és olcsó.

Kezdjük először is aaaaaa dobozzal:

Igen jól látod, ne nevess... olvass tovább :D

A régi elosztó panel...

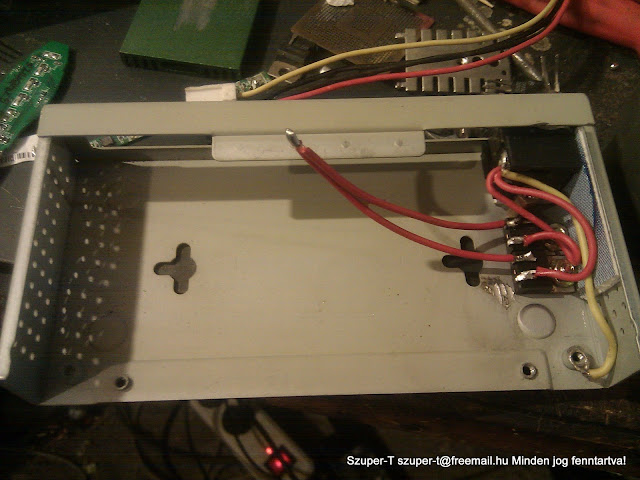

Kibelezve...

Van hely rendesen..:)

Beköltözés, hoppá pont szépen bele is fér 6 cella...

Most egy pár szó az elektronikáról.... :C elektronika.. ez jó vicc, na de most komolyan :)

LM7805 feszültség stabilizátor...

Bekötve pedig így kell kinéznie:)

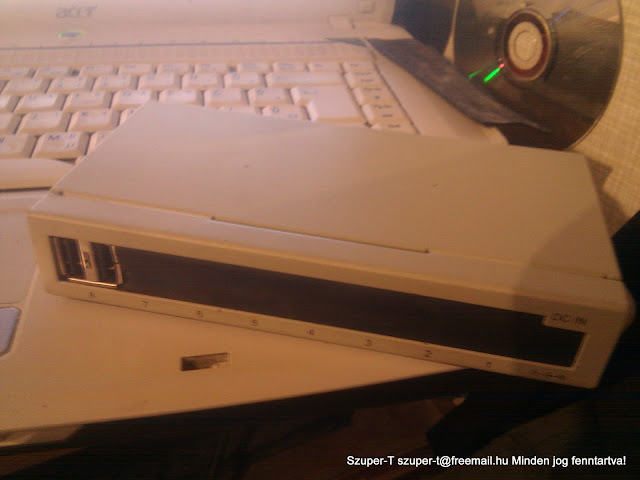

Kis fúrás faragás és.. öööö izé na nem szép de működik:)

Kettő darab USB és 2db LM7805 tokozásonként 5V 1A

Maradt még, na majd titeket elsuvasztalak valahova:)

A pakk is készen ál,l ami 12,4V 4400mAh ez öö mennyi is? 12x4A=48Wh (durván, mert azért... nem friss aksikról van szó)

BMX belső gumiból csináltam egy "bölcsőt" így kicsit designosabb és nem fog rövidre záródni a dolog:

Becsomagolva a gumi kitölti a felesleges hézagot:)

Majd egy gyors teszt....

Egy régi 512MB-os pendrive, amit meghajt, így már vihetem is magammal hosszabb utakra, a töltését még meg kell oldani de ez már...:)

Picasa: [link]

ui.: Ez csak egy rögtönzött szerkezet egy hétvégi bográcsoláshoz, ha valakinek sikerült hasonlót összedobnia szívesen várom az ő cikkét a hozzászólásokba :)
