RAM kérdés
Némi kutatgatás után csak annyit sikerült kiderítenem, hogy egy VIK nevű orosz modder K4Z803256C-HC14 IC-ket K4ZAF3258M-HC14-re cserélt.
Nagy meglepetésemre adatlapot nem találtam ezen IC családhoz. Sőt, a K4Z803256C-HC14 típusról pedig szó szerint semmit nem találtam a neten, ami egyáltalán utalna a létezésére.
Hát akkor menjünk tovább, nézzük mi a van a Manlin: K4Z80325BC-HC14. Ehhez már találtam adatlapot, ekkor jött a következő kérdés: vajon az összes Samsung által gyártott GDDR6-nak ugyanaz lehet a lábkiosztása? Újabb meglepetésemre, gyakorlatilag egyáltalán nem találtam értelmes adatlapokat a K4Z80325BC-HC14 család kivételével.
Hirdetés
Először nézzük mit lehet kihüvelyezni a típusszámokból:
K4Z803256C-HC14
K4ZAF3258M-HC14
K4Z80/K4ZAF: 8/16GB memory density
HC14: 14 Gbps memory bandwith
Most nézzük meg mit mond a Samsung oldala.
Hopp, itt már megtalálható a Manli által alkalmazott IC család. Nincs is más teendő, mint leszűrni a 16 GB-os memória sűrűségű, 14 Gbps átviteli sebességre képes típusokra és kiválasztani a megfelelőnek vélt típust, ami után indulhat a kutatás a beszerzési források után.
Aztán egy másik kérdés került elő. A kapcsolási rajz szerint az 1 GB-os chipek 7 GHz-en járnak.
Ám a rajz szerint a 2 GB-os chipek 8 GHz-en mennek. Elgondolkodtam, vajon a videókban, cikkekben jelzett instabilitás eredhetett-e a nem megfelelő memória chipek választásából? Mindkét próbálkozás során 7GHz-es IC-ket raktak fel a kártyákra. Mi van akkor, ha az Nvidia mérnökei anno 8GHz-es RAM-okkal hangolták a rendszert?

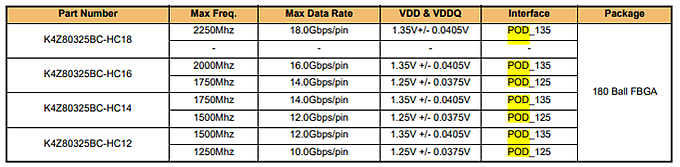

Nézzük mint mond az egy egész darab fellelt adatlap:
Ha megnézzük, a HC14-es kétféle sebességre konfigurálható a POD_125/135-ös interface által. Arról a leghalványabb fogalmam sincs mi akar lenni a POD_135, POD_125 interface, ám azt (szinte) biztosra vehetjük, hogy a meglévő fizikai implementáció a POD_135 szerinti működést eredményezi.
Vagyis, akár az eredeti 7 GHz-es HC14-es szabvány szerinti IC-t rakok fel, akár 8 GHz-re képes HC16-ot, a meglévő dizájn miatt automatikusan elérhetővé válik az adott sebesség osztályú IC-hez tartozó magasabb tempó, ergo több kutatásra nincs szükség.
Gondoltam HC18-as RAM-okra is.
Feltételezve, hogy ha az ebay-es HC16-os RAM vacakabb minőségű akkor gondja lehet a stabil 16 Gbps-sel, és így jól jöhetne a HC18-ban rejlő tartalék, akkor sem lenne gond ha az is silány és nem bírja a 18Gbps-t, 16-ra még jó lesz. Az is eszembe jutott, hogy az nv mérnökei csak nagyjából tesztelték ki a magasabb órajelen járó HC16-os RAM-okat és ebből a szempontból is jól jöhetne a HC18-ban rejlő teljesítmény tartalék.
Aztán megláttam, hogy a HC18 chipek darabja röpke 10.000 Ft szemben a HC16 négy-öt ezres árával, ezért inkább kockáztattam.
Így végül 8 Ghz-es HC16-os RAM-ok kerültek beszerzésre, 8 darab plusz egy tartalék, K4ZAF325BM-HC16, via Ebay.
