Forrasztás és debug

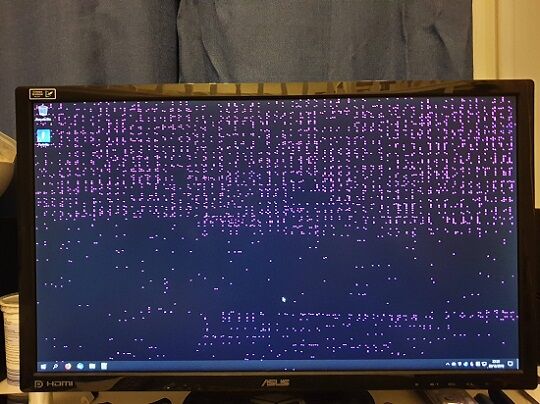

Erről nem terveztem sokat írni, rengeteg videó, infó található erről a neten, ezért nem is dokumentáltam a folyamatot, ámde az élet közbeszólt, ugyanis az IC-k cseréje után a kártya próbája során az a kép fogadott, amit nem akartam látni (illusztráció):
Az biza – remélhetőleg – RAM hiba.
Na de vajon melyik a 8-ból? Hogyan azonosítsam? Nekiálltam turkálni a netet, feltételezve hogyha hibás RAM-okat cserélnek emberek, akkor kell legyen mód a hibás RAM IC detektálására is.

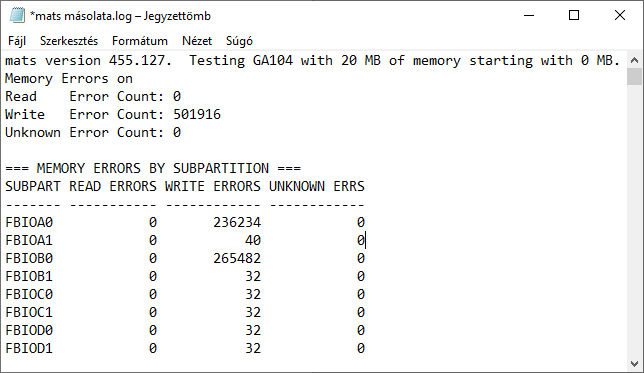

Nem is csalódtam, egy adag kutatás után kezembe került az Nvidia MATS nevű diagnosztikai programja. Még egy jó adag kutatás után találtam linux alá előre telepített, konfigurált és automatizált verziót is, nekem már csak fel kellett dobni egy pendrive-ra aminek ez lett az eredménye:

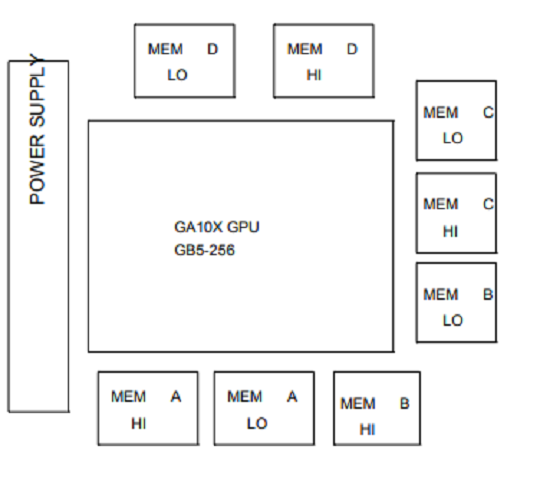

Ahogy az látható, helyből két IC-t is hibásnak jelzett, A0 és B0 modult. Oké, gondoltam, neve már van a gyereknek de még mindig nem vagyok beljebb. Melyik melyik? Újabb rajz túrás, szerencsére találtam egy olyan Asus sematikus rajzot aminek az első oldalán ott virított az IC-k elhelyezkedése és neve:

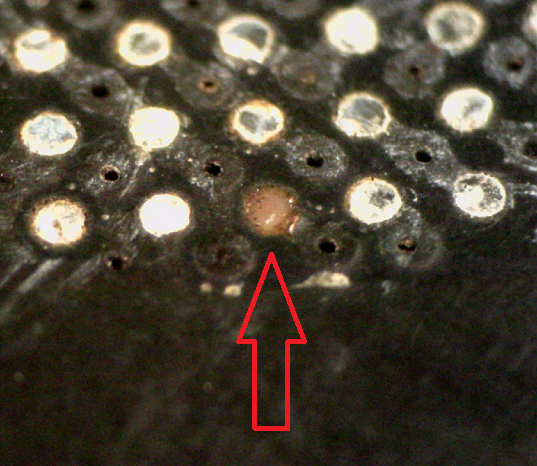

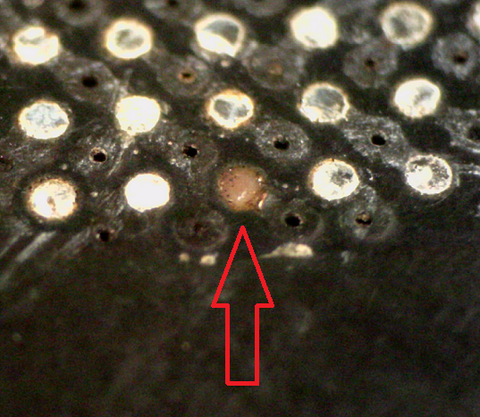

Nosza, cseréljük ki az A0-t a tartalék IC-re, megvizsgálandó, hogy helytálló-e a rajz! Csere, teszt és bingó! Már csak a B0 van hátra! IC-t lekap, PCB-t megvizsgál, gyerek elszomorodik. Ott integet a panelen egy leszakadt BGA forrasztó pad, vélhetően az eredeti IC eltávolítása, PCB tisztítása közben szaggattam fel.
Forrasztó pad pótlást ugyan még nem csináltam, de ilyen apróság nem állíthat meg ezen a ponton, Youtube a barátunk… Oké, megvolt, kiokosodtunk, nézzük csak mire van szükség:
Hirdetés

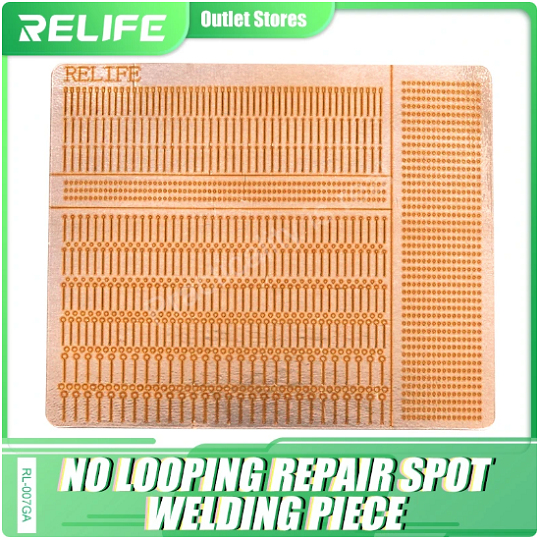

1, Kell egy forrasztó pad javító készlet (adjuk meg a módját), mondjuk ez (via Aliexpress):

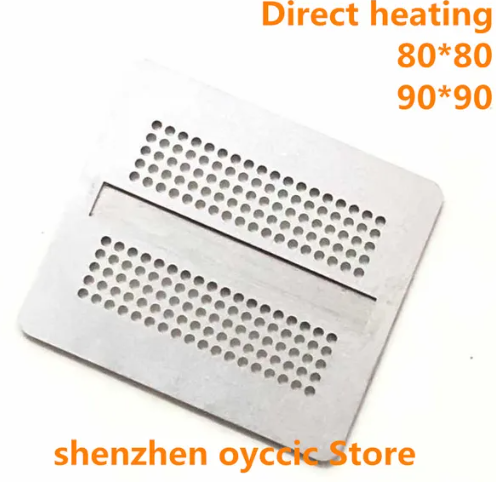

2, Elfogyott a RAM. Némi agyalást követően úgy döntöttem, hogy megpróbálkozom az előzetesen hibásnak jelzettel, ám azt újra kell golyózni. Hát akkor kell egy BGA stencil is, mondjuk ez:

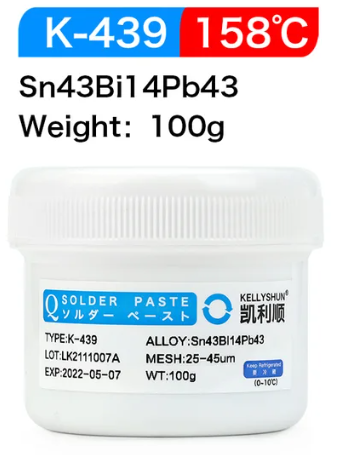

3, Gondolatkísérlet: megjavítom a felszakadt pad-et, ám ha a javított-forrasztott pad-et megkínálom egy újabb forrasztással az IC felhelyezése során, ott olvadni fog a pad javítás is. Milyen szerencse, hogy a polcomon hevert egy ilyen forrasztó paszta is:
Na, a javító készletből a kellő darabka felforrasztása közben rájöttem valamire. Ez a javító készlet, hááááááátttőőő. Amint pákával rögzítettem volna a megfelelő helyre, az öntapadós pad-et rögzítő ragasztó átváltozott valami takonyszerű duzzadt kocsonyává, ami ráadásul elvesztette minden ragasztó képességét. Biztató kezdet.

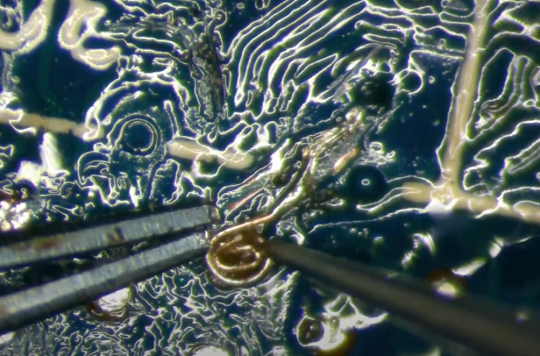

Hát akkor B terv, ezt érdekes módon azonnal hibátlanra megcsináltam, kb. ahogy a lenti videóban látható. Mindössze annyit változtattam a módszeren, hogy a csiga elkészülte után egy szike életlen felével ellapítottam a vezetéket, ezzel egy lapos, a forraszgátló maszk síkjából ki nem emelkedő, egészen egységes felületet képezve, amit nem is ónoztam elő.
Na, következik a BGA reball. Ilyet se láttam még, ám végül sikerült a műtét. Mindössze 6 próbálkozás a fölösleges 1 gigás modulokkal a módszer kitalálásához és két nekifutás élesben.
Kártya gépbe berak, ujjak keresztbe, bekapcs. BINGÓÓÓÓÓÓÓÓ! Hibátlan kép fogadott.
