Az oprendszer mihaszna üzeneteivel szemben, itt azonnal tudni fogjuk, hogy milyen címen történt végzetes kivétel. Van hogy benézünk egy-egy triviális dolgot és csak a kézhezvételt követően szembesülünk a blamázzsal.
Hirdetés
Amit máshogy csinálnék:
Nem minden néz ki úgy a valóságban, ahogy a monitoron látszik

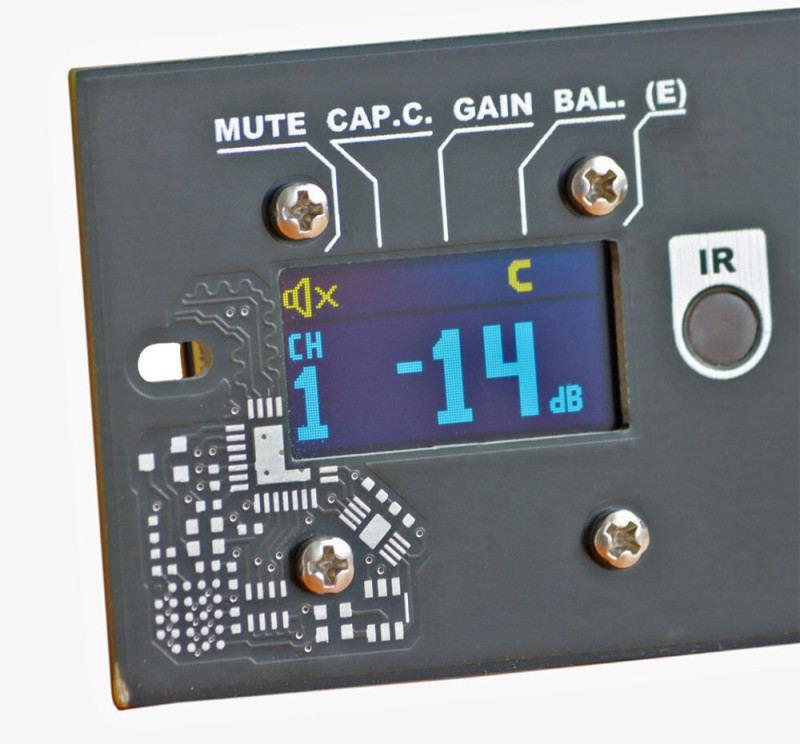

Fentebb a sárga hangszórójel és a bal oldali ovális kivágás közt, a lötstop által takart részen szinte semmi nem látszik a nonfiguratív rajzolatból. Csak a fotó hozza így ki. Ezt vagy sokkal nagyobbra kellene rajzolni, és/vagy repetitív mintázattá alakítani, amit a szem is könnyebben érzékel. A lötstop által csak részben takart kamurajzolat , annak ellenére hogy ugyan azzal a technikával készült, egészen használható lett. Az már nem zajnak hat a homogén felületen, hanem mintázatnak. Egyébként nagyobb méretekkel az is korrektebb lenne.
Ami kifejezetten zavaró, az a sarok megütődése. Egyrészt meg is omlott picit az FR4 struktúrája, de a fotoreziszt is lepattant. Egy minimális rádiusszal talán túlélte volna a becsapódást. (Csak a fotón ennyire szembetűnő, de akkor is.)
A -14dB kijelzés alatt, az 1-es száránál van két pici röccenés ahogy a kontúrmarásnál belekapott a marószár az anyagba. Az egész nincs egy tized mm mély, aki látja szabad szemmel és zavarja, az könnyedén ki tudja csiszolni.
Silk vs Solder Mask

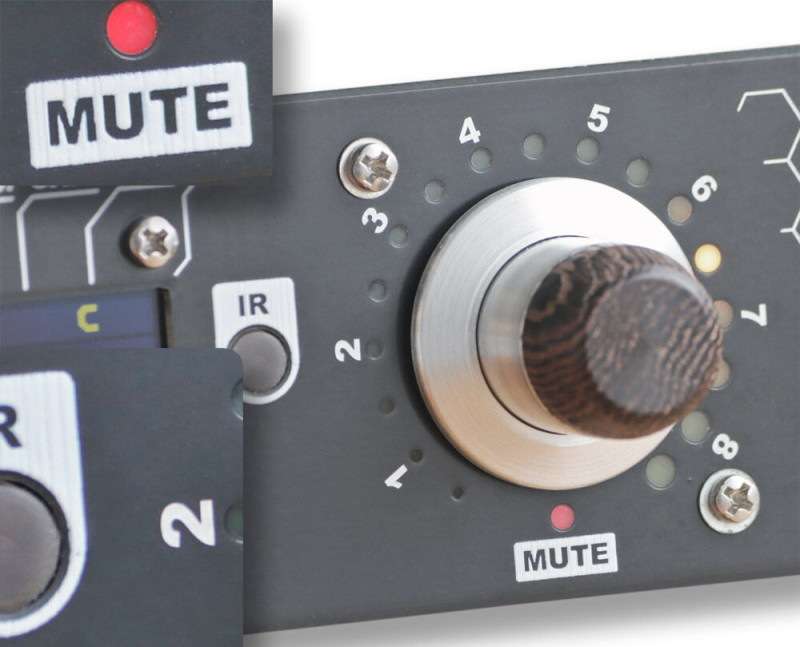

A Silk réteg csíkozódása (MUTE és IR), összehasonlítva a solder mask réteg „2-es” karakterével. Ez szemmel is érzékelhető, pedig a MUTE mező csak 3x8.6mm méretű. Dupla ekkorában már tényleg zavaró a tintaköpködős megoldás.
Van itt még egy érdekesség. A 6-os és 7-es szám közti LED aktív, a fénye kissé átszűrődik egyel feljebb és kettő pöttyel lejjebb is. Ennek oka a szubsztrátban lévő laza üvegszövet fényvezetése lehet. Kettővel feljebb azért nem szűrődik át, mert az egy másik X-Y koordinátán futó pászmába esik bele (?). Ez, ha nem is ennyire, de látszik élőben is; bár engem nem zavar. A fa-előlapba integrált fényvezető szálaknál (Light pipe) ilyen nincs, de az sokkal munkásabb.
Hiányzó apró részletek

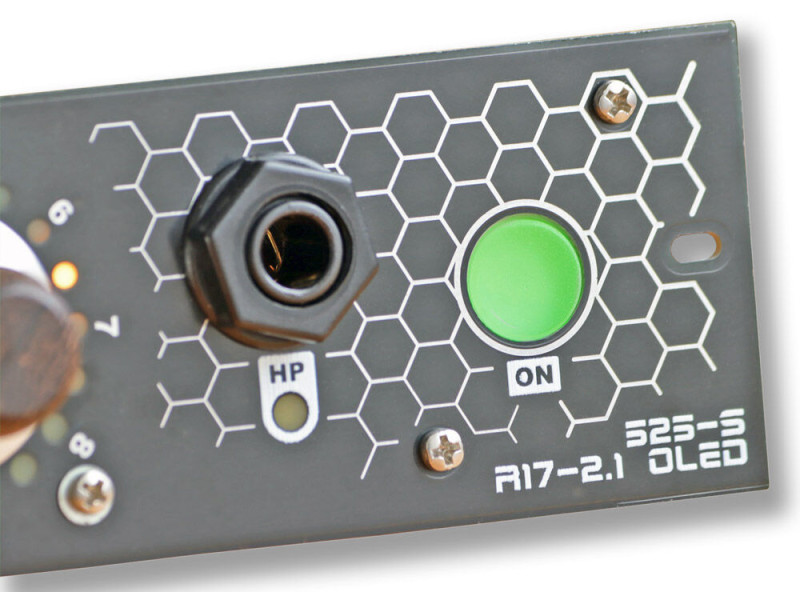

Ahogy az ON gomb kapott egy solder resist karikát, úgy a csavarok köré, a 6.3-as jack köré, és az ovális kivágás köré is kellett volna hasonló körvonalat tenni, hogy ne lógjon a méhsejtrács a levegőben.
Ezekhez a grafikai elemeket lehet egyszerűbb CorelDraw-ban, vagy más vektoros képszerkesztőben összedobni, a nyáktervezővel szokni kell, hogy érdemben haladjunk is. (Jobbra fent még vastag szegmensekből épül fel, de a R17 tekerőgombja felé haladva, egyre vékonyabbak.)
A feliratozásnál nekem igen sután néznek ki 7/14 szegmenses alfanumerikus és pontmátrixot imitáló betűkészletek. A szerkesztőablakban még tetszetősek, de a késztermék megjelenésén inkább csak ront. Ezt betűmérettől függetlenül tapasztaltam. A future osztályba sorolt betűk viszont jól megférnek még a hagyományos karakterekkel is, ha nem visszük őket túlzásba.
Gyártásba adás előtt proofként mindenképp nyomtassuk ki a tervet 1:1 méretarányban. Normál 80g-os papírra, alacsony felbontással majdnem azt hozza, amit élőben fog a nyákon. Nem ritka, hogy külön-külön megkapónak tartott részek nem állnak össze egy egészséges egésszé. Mint a 46 árnyalatban pompázó, 13 betűtípust felvonultató névjegykártya: kakofon. Van, hogy többet is kell rá aludni, mire minden a helyére kerül...
A legtöbb esetben az 5 dollárból ki fogunk lógni, mert az a 100x100mm-es méretre vonatkozik. 15USD magasságába a bő tenyérnyi kiterjedésű előlapunk bele fog férni; egy fél-hifi felületért meg kb. a dupláját kérik majd el. Ennyiért a legtöbb szaki egy kicsorbult, rozsdás ujjmarót sem fog be a patronba, nemhogy még forgáccsá is alakítsa az egyébként szintén drága alumínium előlapunkat. És akkor nem beszéltünk az eloxról, feliratozásról, sem a rengeteg szaladgálásról.
Komoly grafikai vénával rendelkezők meg tudják oldani az egészet egy fekete lötstop réteggel is, ahol minden grafikai elemet az alatta lévő rézrajzolat szolgáltat. Nem a legkönnyebb műfaj, de igen letisztult dizájnt tudunk ezzel elérni, ha a kezelőszervek nem töltik ki csordulásig az előlapot, ellopva ezzel a fókuszt a rajzolat szerepéről.
