PCB mint elő- és hátlap
A cikk címében, ill. 2. képen látható alumínium laposprofilból és lemezből összerakott készülékháznak nem mindenki áll neki nulláról, de kisebb fejlesztéseinket egy kibelezett optikai meghajtó is képes befogadni. Nálam is ehhez igazodik a külméret, de csak széltében. Az ODD, amiből csak a fémházat hasznosítjuk, könnyen fellelhető a természetes élőhelyein, úgymint sufni, pinyó, nagyi, lomizás. A begyűjtésnél csak arra figyeljünk, hogy a lemezmunka ne legyen sérült. Egy újrafényezésnél rengeteg plusz munkát takaríthatunk meg így, és később sem fog kikorhadni belőle a gitt.
Az ODD helyett felhasználhatunk régi set-top-boxot is, de ezek méretei nem szabványosak, ezért az egymásra tornyozásuk is kérdéses, valamint az előlaphoz illesztésük is messze több körültekintést igényel, ha ragaszkodunk a címben sugallt megoldáshoz. Megfelelő faanyag hozzáadásával viszont bármikor össze tudjuk hozni ezt is.
Hirdetés

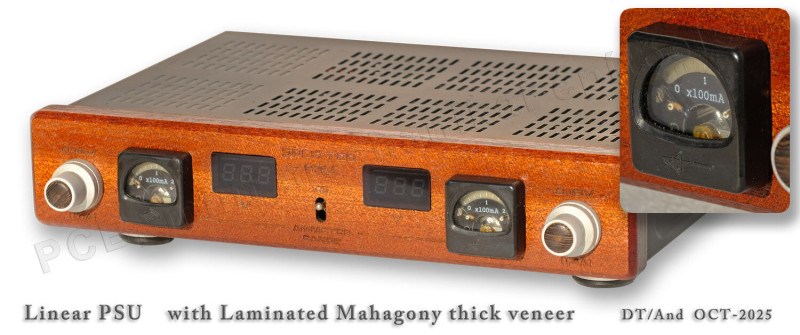

A következő képen a PCB csak a kis orosz indikátor műszerek skálájaként szerepel. A háttérvilágítás és saját skálaosztás miatt jött szóba, de nagyobb műszerek hátlapját kicserélve, (PCB-ről lévén szó) akár komplett analóg front-endet is faraghatunk bele, kiegészítve digitális kijelzéssel, vagy csak szimpla LED-es indikációval. A készülékház itt egy újrafényezett set-top-box lett.
2x20VA lineáris labortáp, rétegragasztott mahagóni svartni előlappal

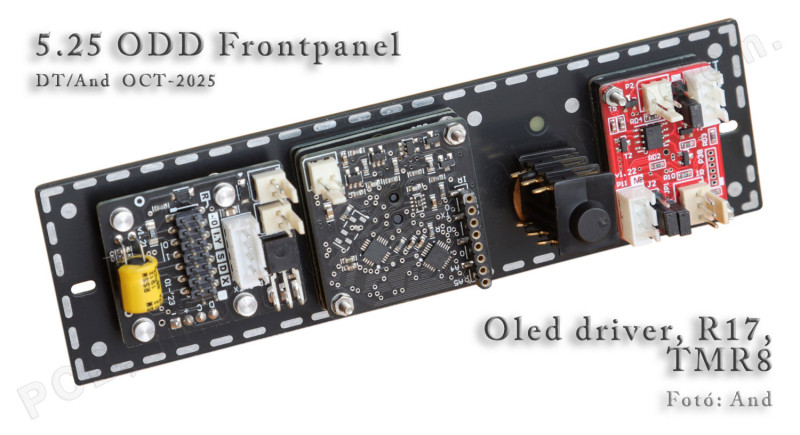

A cikk első képén látható előlap mögött a következő szendvicsszerkezet fogad bennünket. A 128x64-es OLED kijelző kapott egy saját drivert, hogy ne más elől egye a processzoridőt, ill. a karakterkészletek a tárhelyet, továbbá az infra-vevő is itt lakik. Mellette az R17 rotary, ami tulajdonképpen az agy funkcióját tölti be, ez ad jelfolyamot az OLED-nek és a relépanelek meghatóit is kezeli. Az agy az OLED nélkül is képes tájékoztatni a felhasználót a készülék állapotáról. A körsávban elhelyezett 17+1db LED információt ad a hangerőről, balanszról, kiválasztott bemeneti csatornáról, mute-ról, stb. Mindkét panel „zajos”, jobb, ha külön panelon van, messzebb kerülve az audio-lánctól. Mindezeken túl, egy 6.3-as füles aljzat, és a már régebben megismert Soft-On/Off timernek kellett helyet szorítanunk. Ezen kívül szeretnénk egy kulturált, olvasható, valamint tartós feliratozást is, ha már előlap a téma. Kb. ennyit enged meg az 5.25 optikai meghajtó szabványos előlapmérete. Korlátos, de el lehet rajta férni. Ennek a moduláris felépítésnek megvan az az előnye, hogy nem kell egyszerre mindent kitalálni és kifejleszteni, mint egy gyári kütyünél. Elég a külső méreteket egyenként jól megsaccolni. Nem utolsó sorban az egyes részelemek is könnyebben upgrade-elhetőek. De amit a legfontosabbnak vélek, hogy bármilyen ízlés szerint át lehet rendezni az egyes modulok pozícióit, nem vagyunk kötve egy fix sémához. Egyszóval DIY-barát!
R17 -2.1 Relés hangerőszabályzó előlap mögötti felépítése
