Csatlakozó-csatlakozó hátán

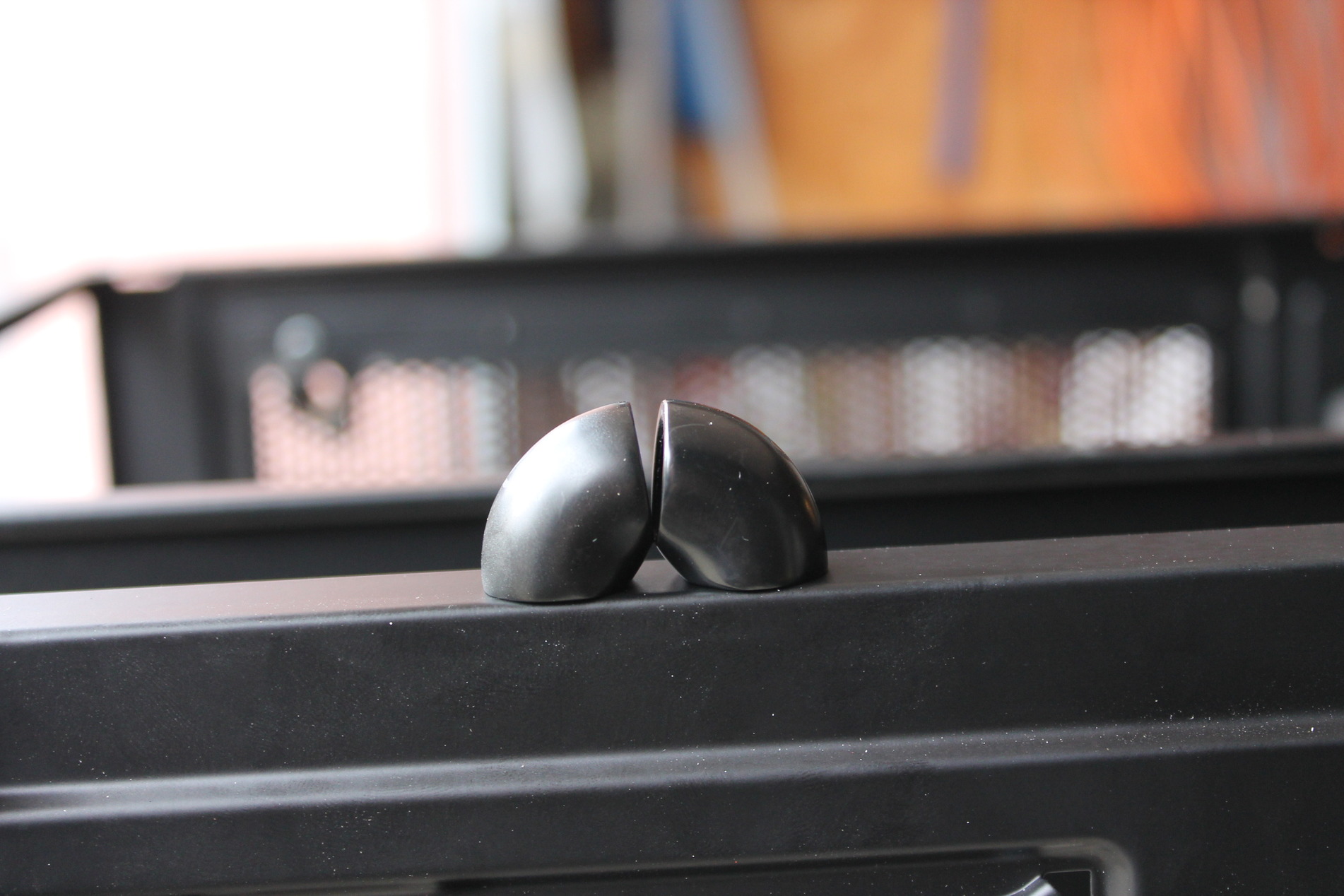

A gép belsejébe visszatérő csatlakozóval a videókártya terjedelme miatt szükséges volt egy elhúzást készíteni. Ehhez a szponzortól kapott 90°-os 87°-os csatlakozókat használtam. Mikor megláttam, azt hittem, agylobot kapok, ráadásul, mikor ezt jeleztem a supportnak, írták, hogy tudnak róla. 90°-os csatlakozó, ami nem derékszög, szuper!
Ezzel oldja meg az ember egymással szemközti csatlakozást egyenes csövezéssel.
Hirdetés
Na kellőképpen kidühöngtem magam, hogy ez sehogy sem lesz tökéletes, de talán annyi kompenzáció lesz a rendszerben, hogy nem okoz tömítetlenséget. Bizakodjunk!

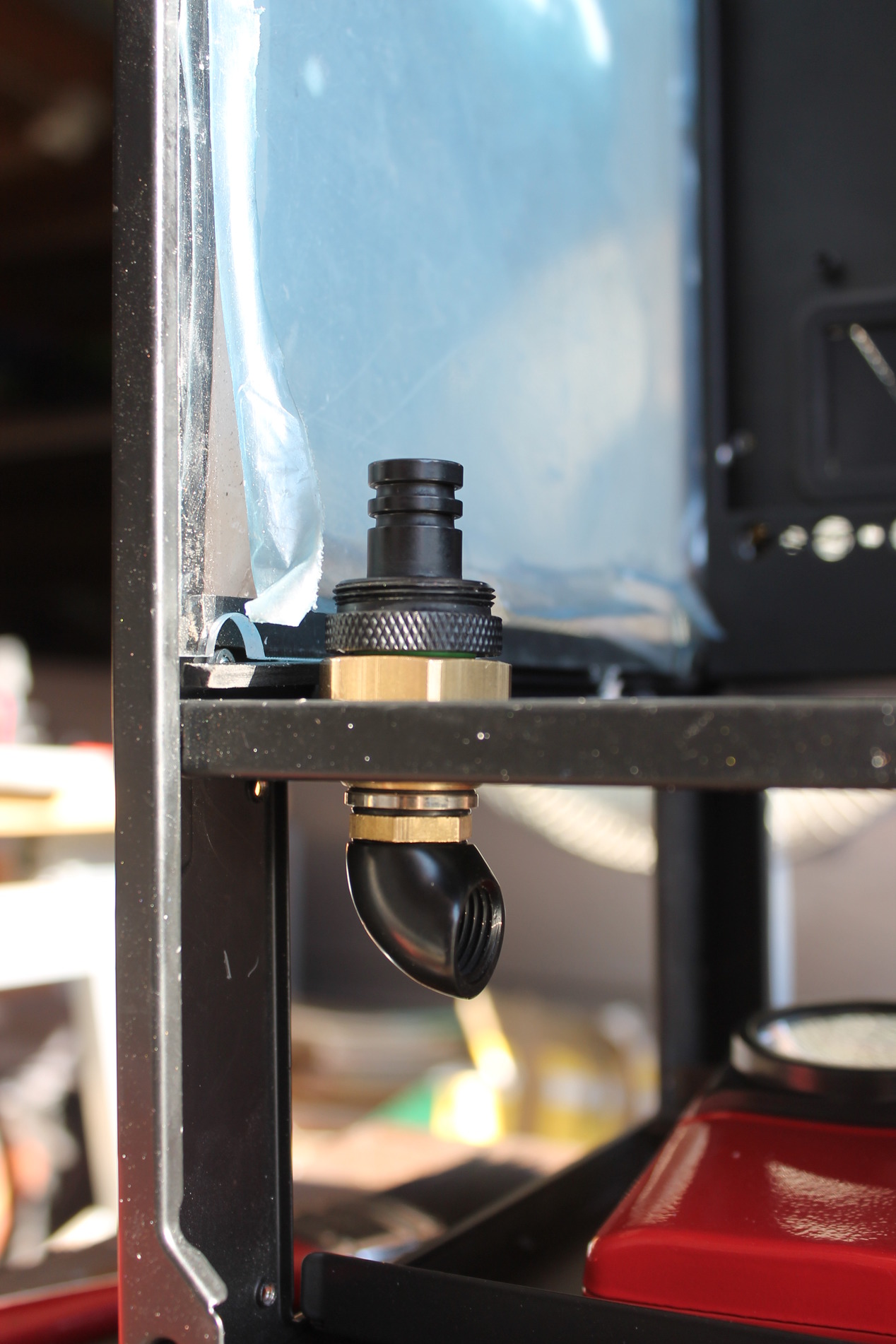

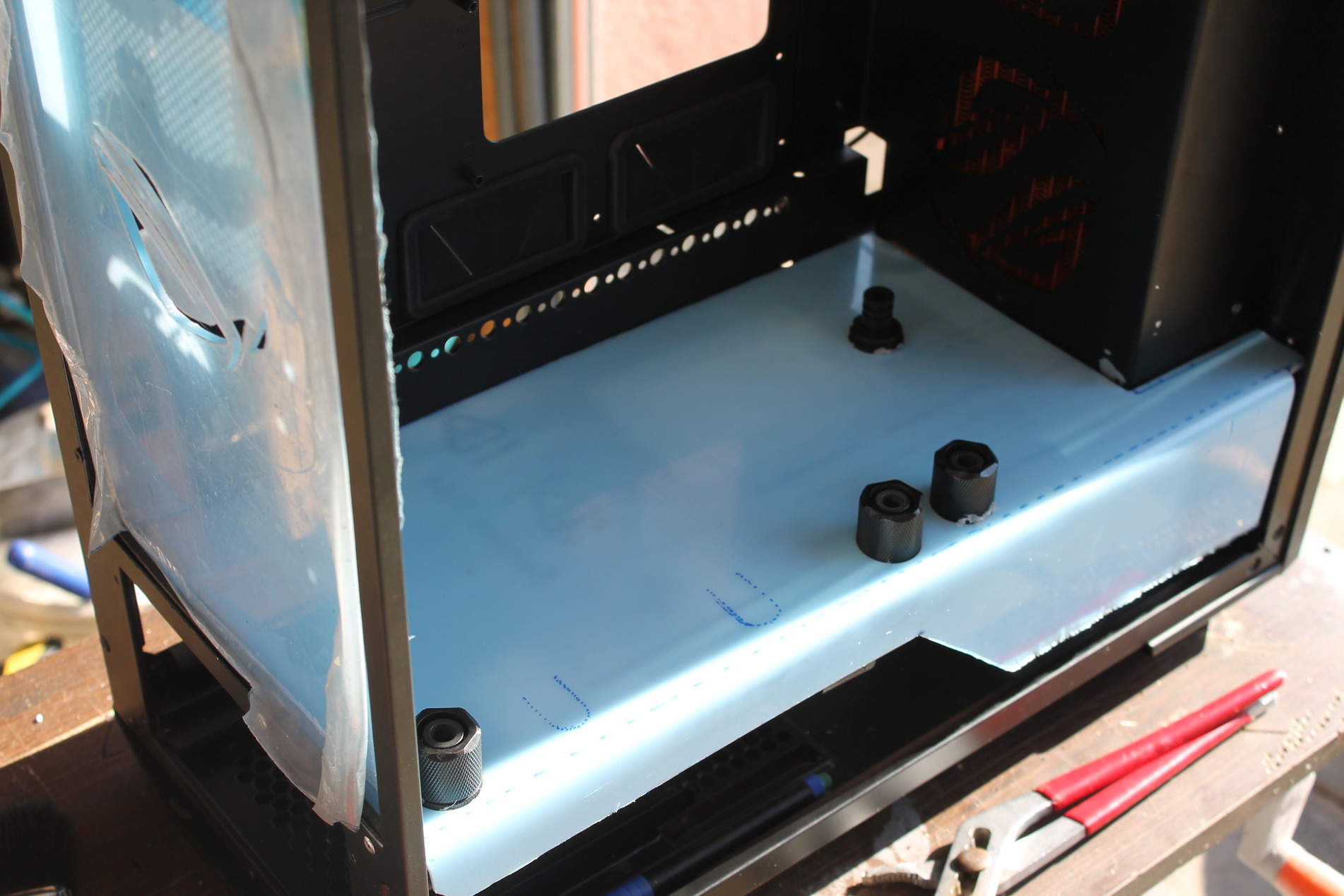

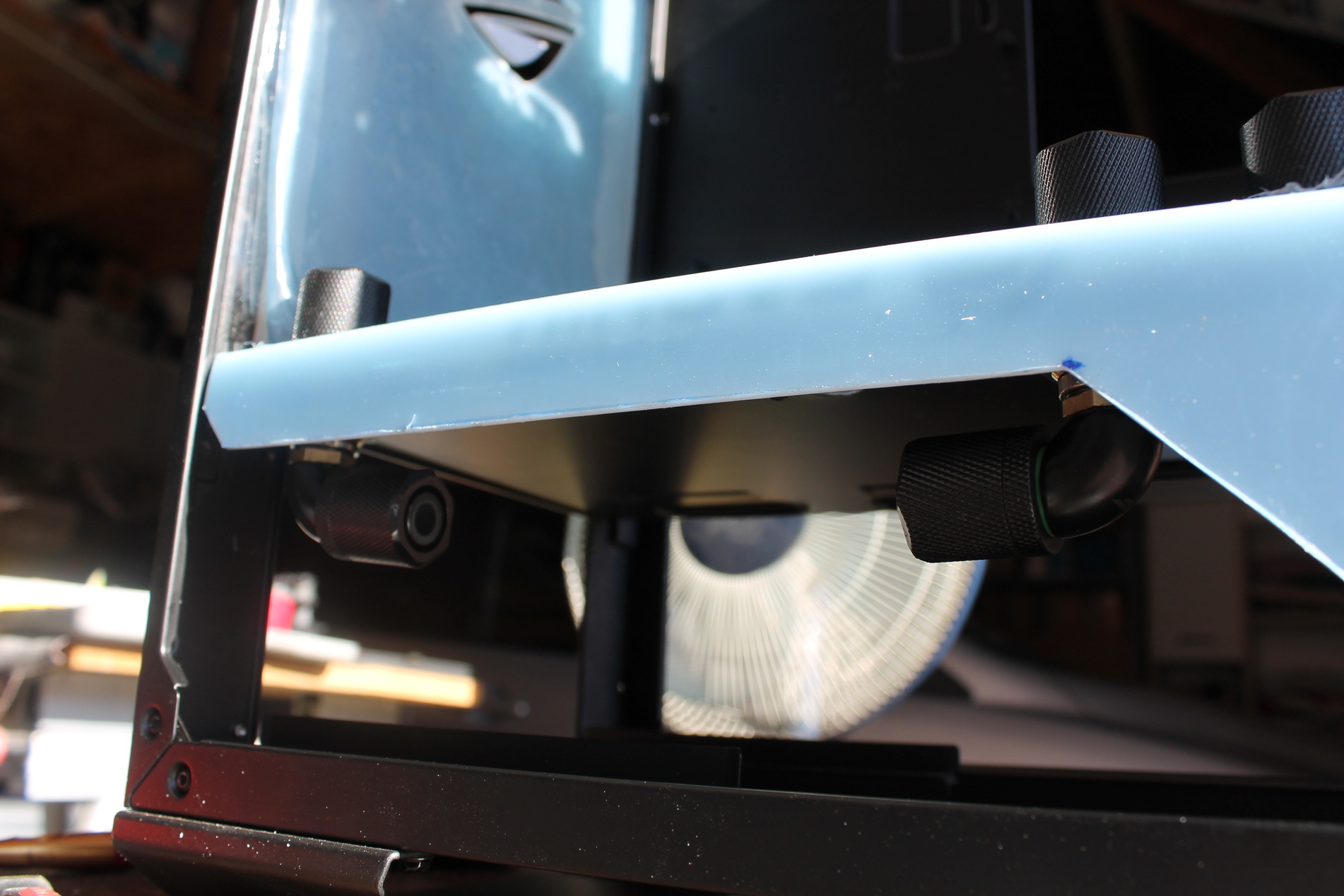

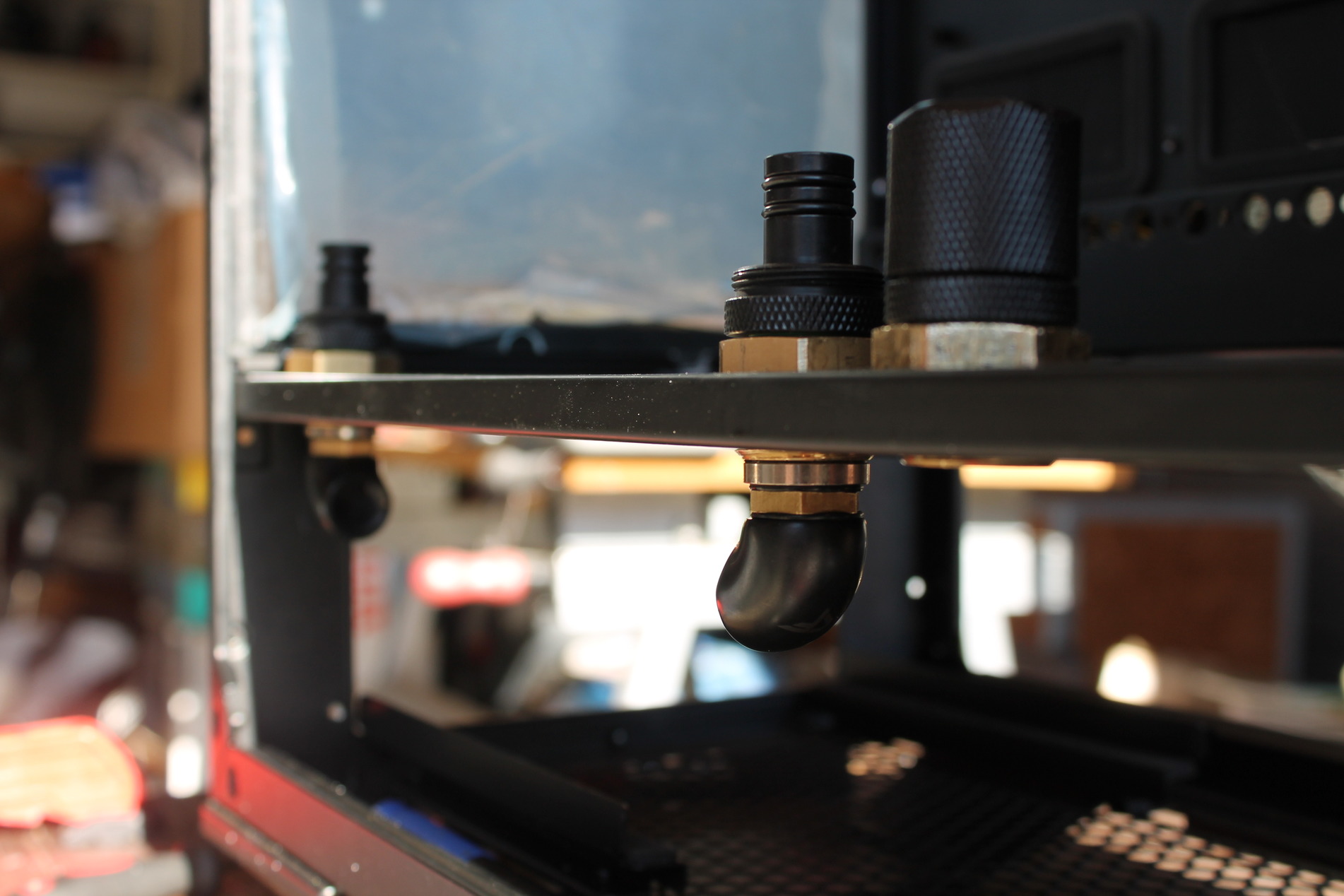

A gyárilag elkészített és megmaradt alsó elválasztó tálca a maga prűd megjelenésében a kigondolt koncepcióhoz közelről-távolról sem illett bele, így arra készítenem kellett egy dekorelemet, arra viszont tökéletesen megfelelt, hogy az átvezető csatlakozó elemeket hozzá erősítsem. Ehhez egy pneumatikai szerelvényeket árusító üzletben szereztem be megfelelő átalakítókat. A felső kialakított csatlakozó helyek pontjait függőlegesen levetítettem, hogy a párhuzam az párhuzamos legyen, még ha a csatlakozók ezt szeretnék is megakadályozni.
Miután minden csatlakozónak és a tartálynak is kialakításra került a hely, elkészítettem a takaró lemezt, ezúttal 2 mm-es fehér plexi lemezből. A belső térnek megfelelően kiszerkesztettem a megfelelő formát, ezeken kifúrtam a lukakat, majd hőlégfúvó segítségével derékszögben meghajtottam, ezzel eltakarva a csatlakozási pontokat, valamint majd a tápegységből kígyózó kábeleket.

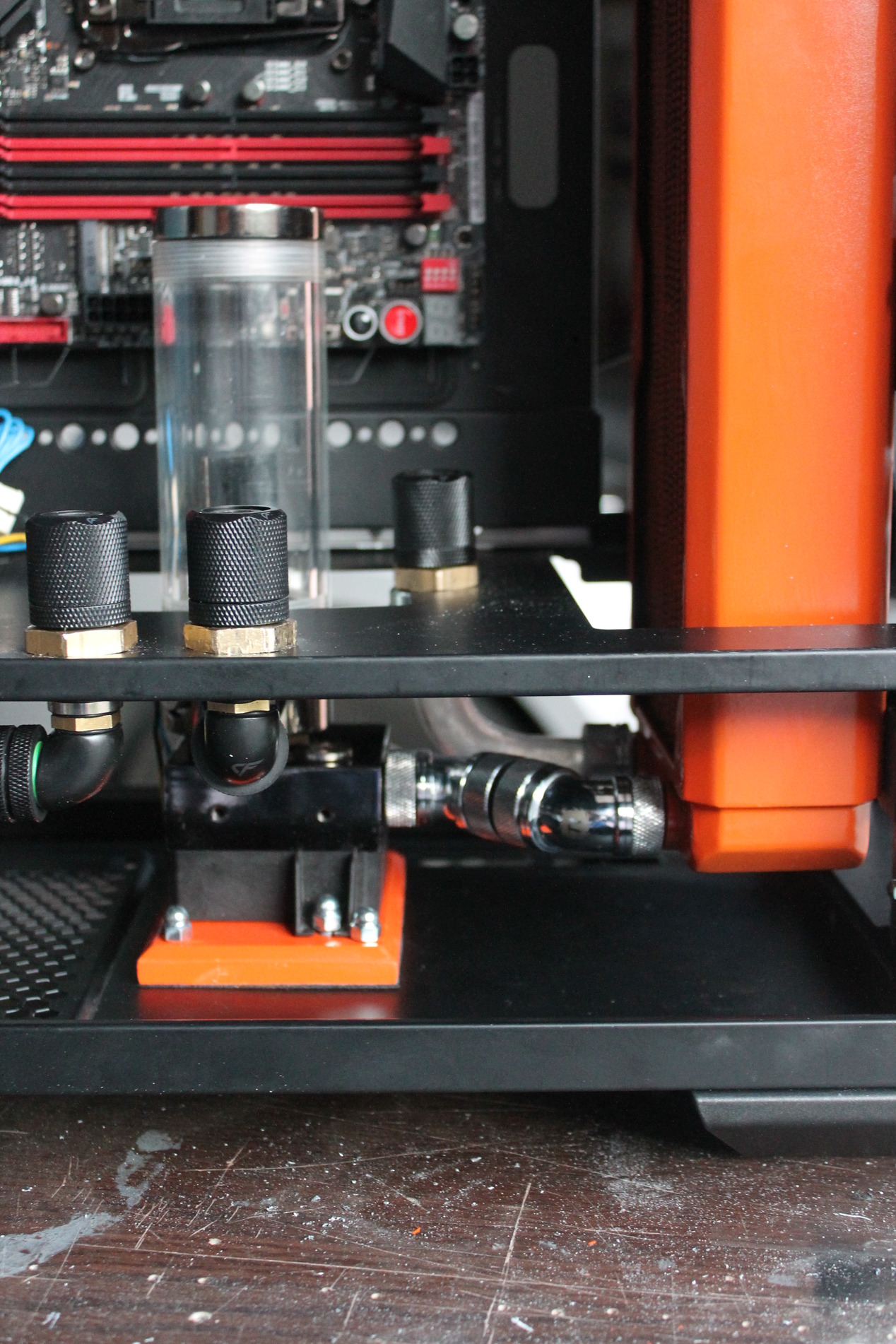

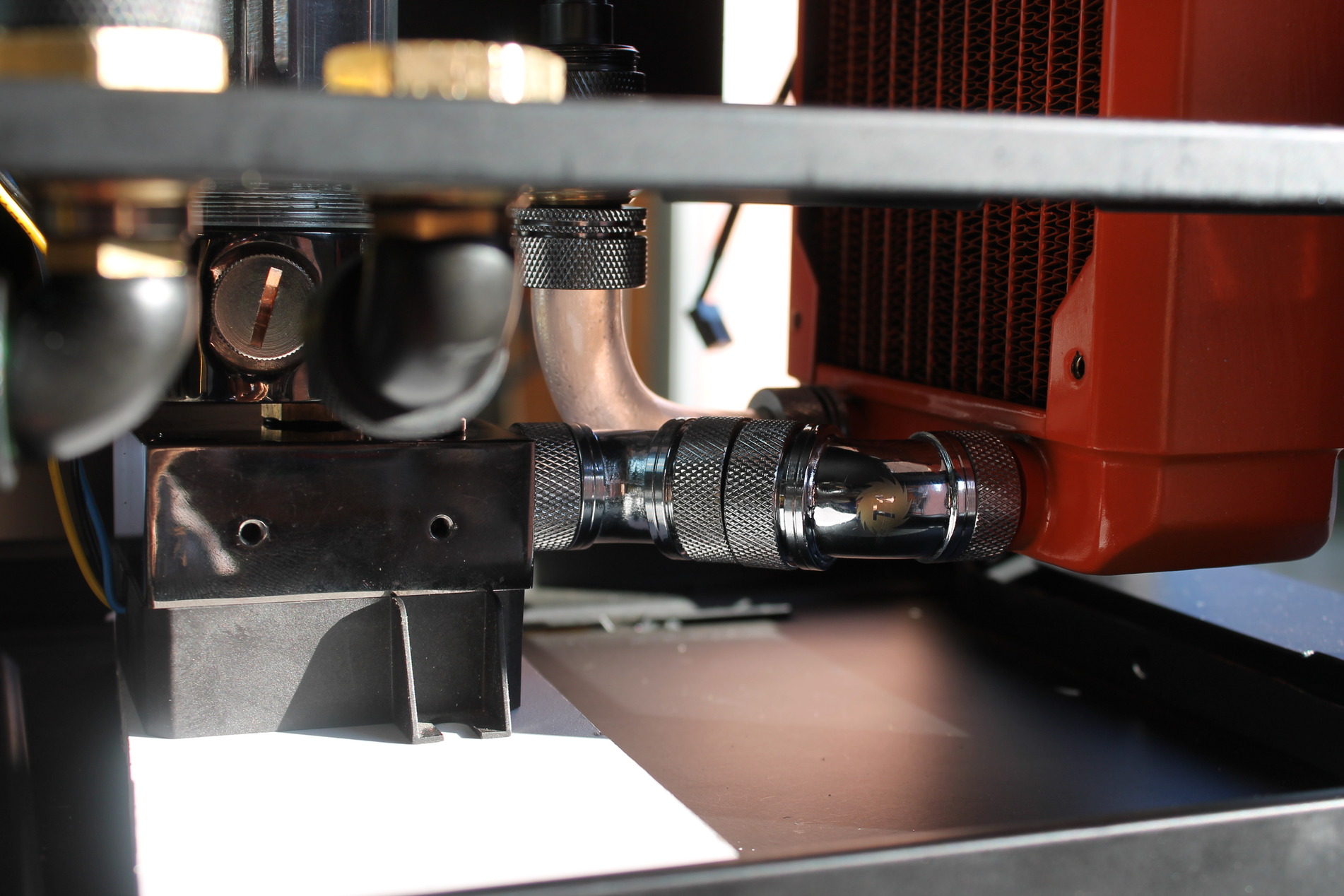

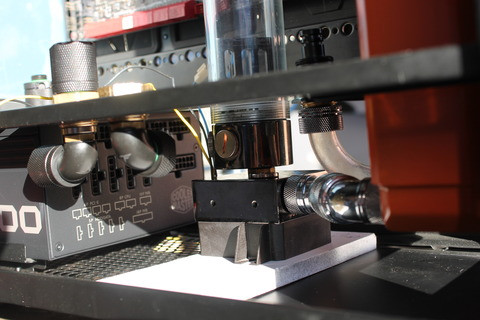

Elérkeztem a legforgalmasabb - már ami a csatlakozók számát illető helyet illeti - a szivattyú és tartály, radiátor hármashoz. Na ez egy igazán szép feladat lesz, hogy ezen a szűk helyen merev csövezéssel minden a helyére kerüljön. Nem számoltam, de nem kevés alkalommal kellett a tartályt ki- illetve visszatenni, mire minden csatlakozó és átalakító tökéletesen tömített és megfelelő szögben állt.

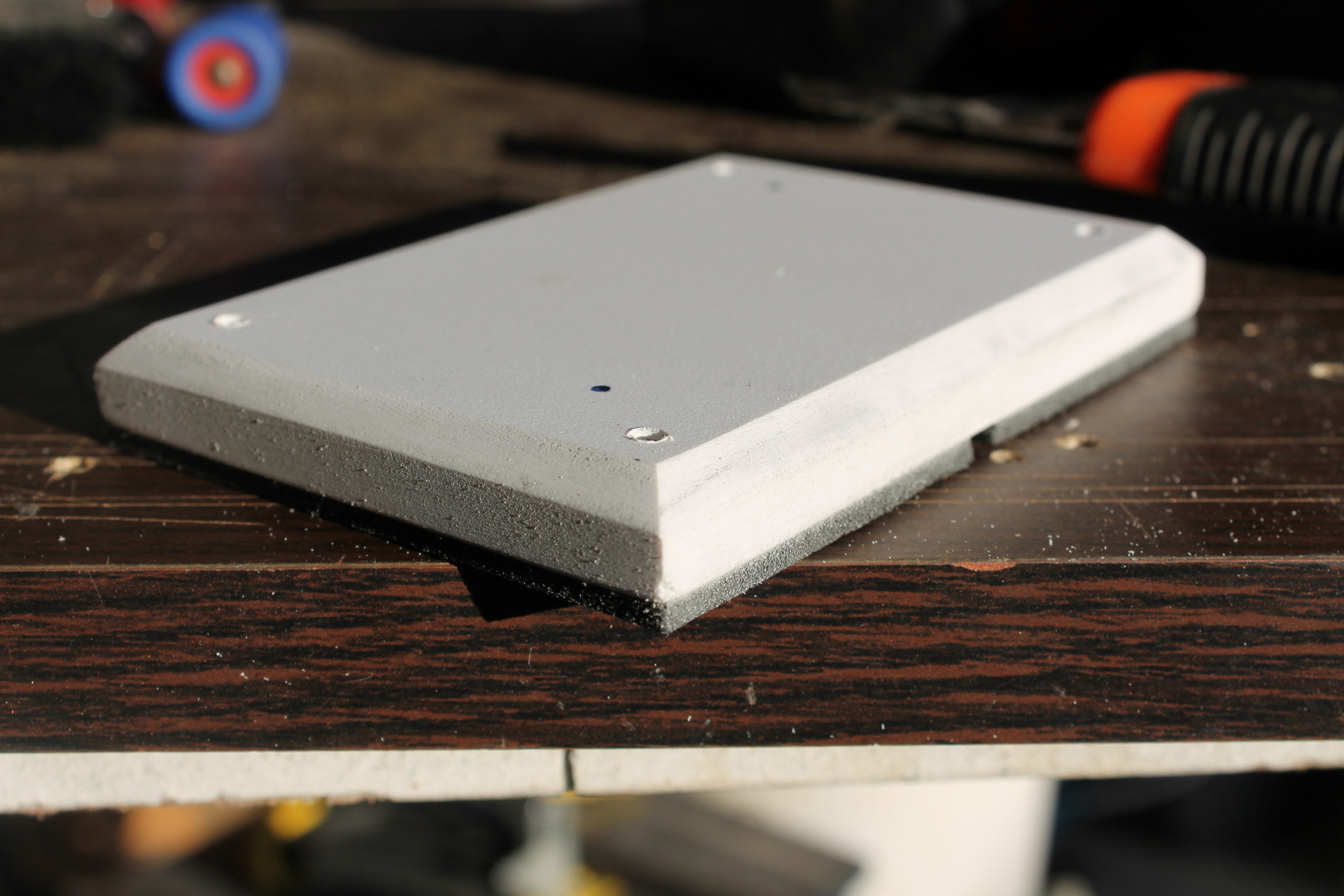

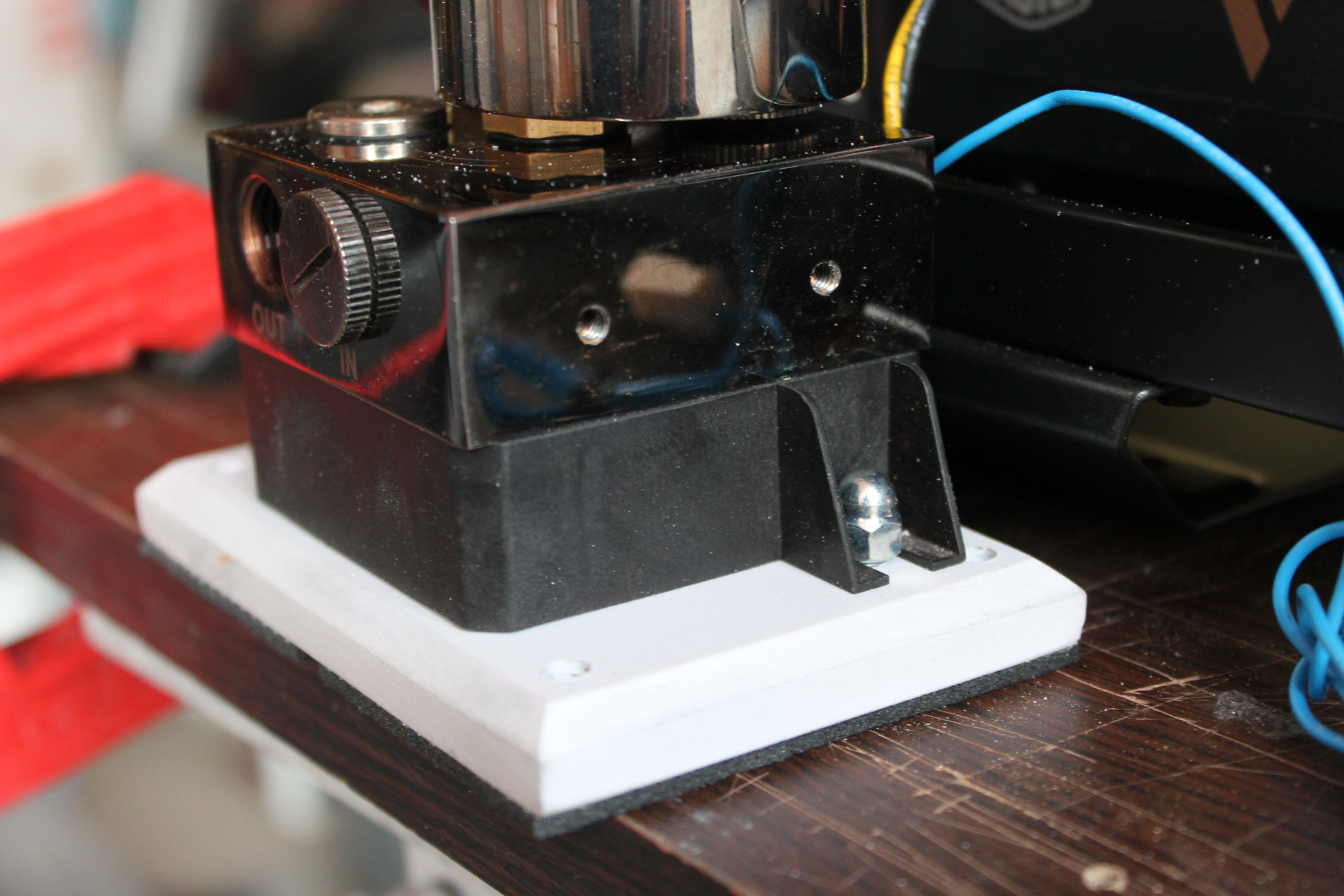

A szivattyúnak a házhoz rögzítéséhez a jól bevált habosított PVC lemezt használtam, aminek adtam egy kis formát, valamint próbáltam a lehetőségekhez mérten szépen elhelyezni és rögzíteni. Ez is megkapta a narancssárga festést.
